Конференция ГАЗ-69
Скульптор

Куда идет провод?

Рекомендуемые сообщения

Всем доброго вечера! Человек я здесь новый. Да и в ГАЗиках делаю только первые шаги. Снял со своего недавно приобретённого 69-го генератор (по причине того, что шумел), разобрал, почистил. Смазал подшипники. Только вот при установке появилась небольшая проблемка. Дело в том, что прежний хозяин установил бесконтактное зажигание и схема подключения генератора соответственно теперь другая. Генератор  на 60Ампер, двигатель ГАЗ-24. С плюсовым проводом всё понятно (оранжевого цвета), также разобрался со вторым проводом от щёток (подключил к реле-распределителю, А вот куда соединяется третий провод так и не разобрался. Подскажите, кто может.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Масса (коричневый).

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем доброго вечера! Человек я здесь новый. Да и в ГАЗиках делаю только первые шаги. Снял со своего недавно приобретённого 69-го генератор (по причине того, что шумел), разобрал, почистил. Смазал подшипники. Только вот при установке появилась небольшая проблемка. Дело в том, что прежний хозяин установил бесконтактное зажигание и схема подключения генератора соответственно теперь другая. Генератор  на 60Ампер, двигатель ГАЗ-24. С плюсовым проводом всё понятно (оранжевого цвета), также разобрался со вторым проводом от щёток (подключил к реле-распределителю, А вот куда соединяется третий провод так и не разобрался. Подскажите, кто может.



Посмотри в разделе "Документация" на форуме у нас. Там несколько вариантов схемы электроборудования.

Обязательно посмотри.

Вот только ... бесконтактное зажигание не должно влиять на подключение генератора.



  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
@drenalin    2 969

В виду того, что электрик из меня тот ещё, я обычно откручивая провода, сперва фотографирую начальный вид. Ну или накрайняк зарисовываю - красный сюда, голубой сюда и т.д.. Это сильно облегчает сборку.

Изменено пользователем @drenalin GAZ
  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
zotey    253

При чем тут зажигание?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так я тоже подозреваю, что третий провод (кстати, да, коричневый) идёт на массу. Но ведь при прозванивании выявил, что на корпус генератора очень хорошо идёт масса и через крепление. Хотя на гене имеется винт для контакта с обозначением "-".

 А при чём тут зажигание? Дело в том, что на электросхемах обозначается заводское РР, которое сильно отличается от того, что стоит у меня.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так я тоже подозреваю, что третий провод (кстати, да, коричневый) идёт на массу. Но ведь при прозванивании выявил, что на корпус генератора очень хорошо идёт масса и через крепление. Хотя на гене имеется винт для контакта с обозначением "-".

 А при чём тут зажигание? Дело в том, что на электросхемах обозначается заводское РР, которое сильно отличается от того, что стоит у меня.


Это транзисторный коммутатор. "КЗ" - это катушка зажигания, например. К генератору провода не идут от него.

Я уже не уверен ... генератор - ли ты разбирал ;)

***

Родной генератор постоянного тока подключается к "шоколадке" размером с кусок хозяйственного мыла (типа РР-24 **).

И ни к какому другому!

Изменено пользователем Муж Долговой

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gazonchik1969    1 262

Это транзисторный коммутатор. "КЗ" - это катушка зажигания, например. К генератору провода не идут от него.

Я уже не уверен ... генератор - ли ты разбирал ;)

***

Родной генератор постоянного тока подключается к "шоколадке" размером с кусок хозяйственного мыла (типа РР-24 **).

И ни к какому другому!

"Генератор на 60Ампер, двигатель ГАЗ-24."

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gazonchik1969    1 262

Всем доброго вечера! Человек я здесь новый. Да и в ГАЗиках делаю только первые шаги. Снял со своего недавно приобретённого 69-го генератор (по причине того, что шумел), разобрал, почистил. Смазал подшипники. Только вот при установке появилась небольшая проблемка. Дело в том, что прежний хозяин установил бесконтактное зажигание и схема подключения генератора соответственно теперь другая. Генератор  на 60Ампер, двигатель ГАЗ-24. С плюсовым проводом всё понятно (оранжевого цвета), также разобрался со вторым проводом от щёток (подключил к реле-распределителю, А вот куда соединяется третий провод так и не разобрался. Подскажите, кто может.

марку генератора, марку реле зарядки и будет быстрее подсказка.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Генератор Г266А, реле-регулятор 59.3702 (электронный с элементами диагностики).

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
zotey    253

Купите я112 . В корпусе, два отверстия , по бокам от счеток, как раз крепление для неё .

К ней кидаете плюс от замка . Это избавит вас от лишних проводов и выносных РР.

Изменено пользователем zotey

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

оригинально, третий провод должен идти на + акб.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

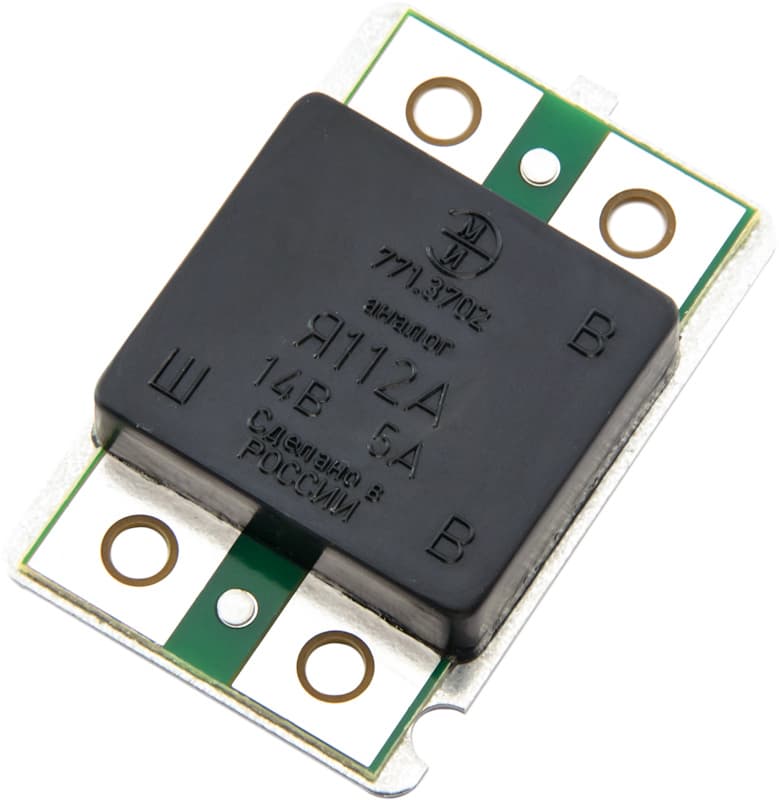

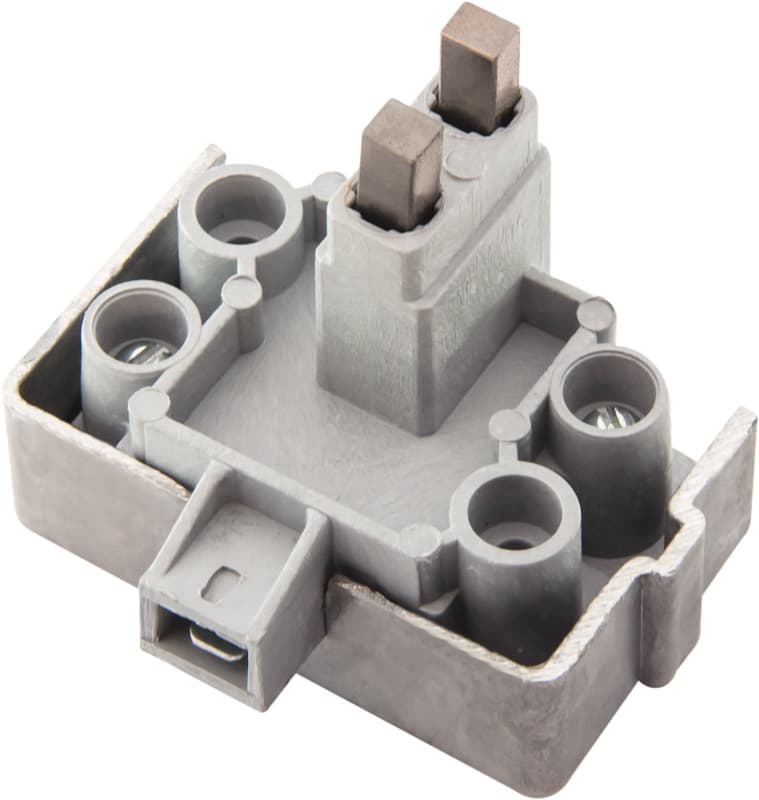

Я112А. На жаргоне - интеграл, таблетка.



%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D1%8F%D1%  %D1%80%D0%B5%D0%B3%D1%83%D0%BB%D1%8F%D1%

Изменено пользователем Volgolog

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

оригинально, третий провод должен идти на + акб.

На + АКБ идёт ЧЁРНЫЙ провод с амперметра. Не надо путать новичка.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
@drenalin    2 969

Когда я менял родной генератор на такой же и ставил бесконтактное зажигание я тоже имел проблему с этим проводом.   Пытаюсь вспомнить(машина -то не рядом, посмотреть только в выхи смогу) Но по моему он идёт на + амперметра

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

На амперметр идёт + с генератора (желтый), с амперметра на + АКБ (чёрный). На возбуждение (щетки)  идёт + с замка зажигания. Третий провод (коричневый) на генераторе - минус(масса). Можно его не подключать, масса и так на корпусе гены есть всегда. Но лучше подключить, таблетка целее будет.



З.Ы. Вместо жёлтого может быть оранжевый.

Изменено пользователем Volgolog

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

да он идет на + амперметра, тонковат и не может пропустить достойный ток заряда.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Достала уже эта тема, но....   ...зачем ставить таблетку Я112, когда всё на месте и работало? Нужно только определить куда идёт третий (коричневый) провод. Вроде бы к минусу (массе) на генераторе, но тут парадокс: при прозванивании он не контачит с массой по всему авто. Да и вообще не могу определить откуда он идёт. Ох не хотелось бы разрезать оплётку...


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может поможет?



:)












Отсюда http://gaz-24.com/files/files_two/

Изменено пользователем Volgolog

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

По любому у тебя проводка не родная. Кинь этот третий провод на массу кузова и забей. Всё равно это ни на что не влияет.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
zotey    253

Достала уже эта тема, но.... ...зачем ставить таблетку Я112, когда всё на месте и работало? Нужно только определить куда идёт третий (коричневый) провод. Вроде бы к минусу (массе) на генераторе, но тут парадокс: при прозванивании он не контачит с массой по всему авто. Да и вообще не могу определить откуда он идёт. Ох не хотелось бы разрезать оплётку...

Натрахался я, с этими РР, поэтому и советую, переделать один раз и забыть.

Чем проще, тем надежней.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Короче, протянул я доп.провод от минуса на генераторе к массе на креплении реле и как тут посоветовали забил на тот неопознаный провод. Вроде всё хорошо, зарядка есть. Всем большое спасибо.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
andrey spb    68

А вот куда соединяется третий провод так и не разобрался. Подскажите, кто может.

долго разбирался со своим генератором , у меня получилось так что третий не использовал

тут может что найдешь полезного http://www.gaz69.ru/ipb/topic/129866-generator-chto-kuda/
