Устин    4

Доброго всем дня! При разборе завалов была обнаружена эта конструкция. Позиционировалась как рама Газ 69. В моем проекте должна быть задействована. Сегодня со временем было посвободней попытался заценить объект.

Терзают теперь смутные сомнения:

1. Та ли это рама?

2. Стоит ли вкладывать в нее силы и средства на восстановление.







Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 650

1.

та.

 2. если не сгнила ( шилом проверь) то всё вполне подъёмно. стОит.

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это от УАЗ 450. Для 69 вполне сгодится, только крышки кронштейнов рессор дефицит. Концы рамы подрезаны, хотя задние оставлены с запасом. Можно легко переделать под наш задок. И еще там под главный тормозной кронштейна не было. На фото этого не видно.

п.с. уже вторую такую раму за сутки на форуме встретили ))

Изменено пользователем Виктор 59

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Стакан    1 236

Человек в соседней теме свою машину выложил и сказал, что собрался в оригинал ее восстановить. А вы только что всю задумку слили - раму от ранней буханки ему одобрили в путь.. ))

Изменено пользователем Стакан

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Устин    4

Мужики! Я совершенно из другой отрасли. За газ 69 взялся  из за того что в Союзе были совсем неплохие задумки.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1707    405

У меня  на машине стоит такая рама. Это УАЗ-450, рама отличается от рамы ГАЗ-69 только тем, что рессоры на подушках.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отличий много - двигатель смещён назад и тд и тп , но при условии целых лонжеронов  и отсутствия замены рамы,  ну и правильных рук и мозгов , то взяться стоит  ,вероятно потребуется рама донор.

  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    7

Да, это рама 450 (раняя).

Общий вид:




Вашу раму, кто-то уже готовил под Газ - 69.

А именно:

По левому длинному лонжерону - срезан кронштейн запаски, приварены кронштейны под подножки,

приварен поперечный лонжерон в задней части рамы для крепления кузова Газ - 69, уточнены и добавлены точки крепления кузова по раме,

кронштейн и фильтр грубой очистки заведен во внутрь рамы, добавлены кронштейны морды (решетки) и тд...

Если рама целая (как правило так и есть), то хорошая база для 69, мягкость хода выше против родной.

Как-то так.

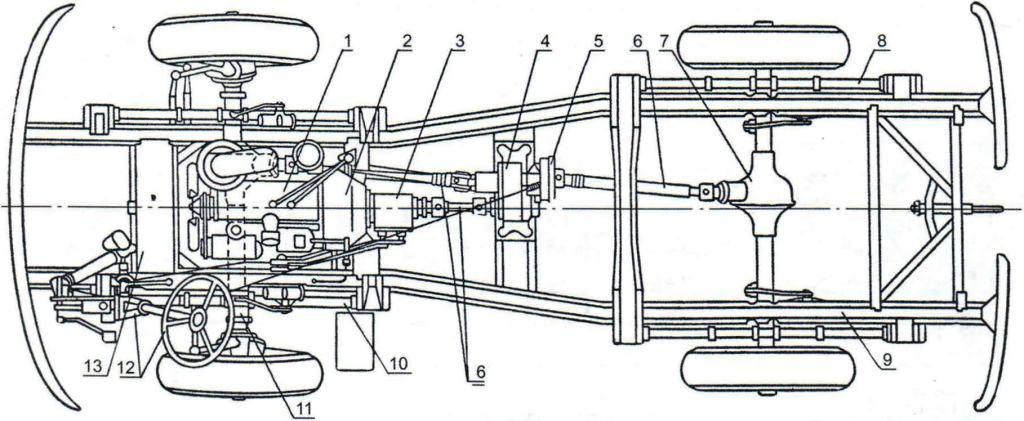

Для сравнения: (чертеж Газ - 69)


Изменено пользователем mitalena
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    7

Ещё одно подтверждение, что раму готовили под 69, раздатка стоит 69 - управление рычагами.

На 450 раздатке, управление удлиненными тягами, крепление за штоки вилок.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 650
В 09.09.2017 в 23:33, Алексей Попович сказал:

Отличий много - двигатель смещён назад и тд и тп ,

ты с 452 ( 451) рамой не путаешь ??:picknose:

 450 по расположению агрегатов ( за исключением РР, бака и запаски) - от 69 отличий не имеет.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 минут назад, Федот68 сказал:



 450 по расположению агрегатов ( за исключением РР, бака и запаски) - от 69 отличий не имеет.

Я это знаю ,но Варченко говорит  смещали - вероятней всего двинули кузов вперёд на 450 ,но в данной моей реплике  предостережение  о тщательном промере расположения опор и поперечин .

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    7

Закину ещё пару фоток для примера и осознания.

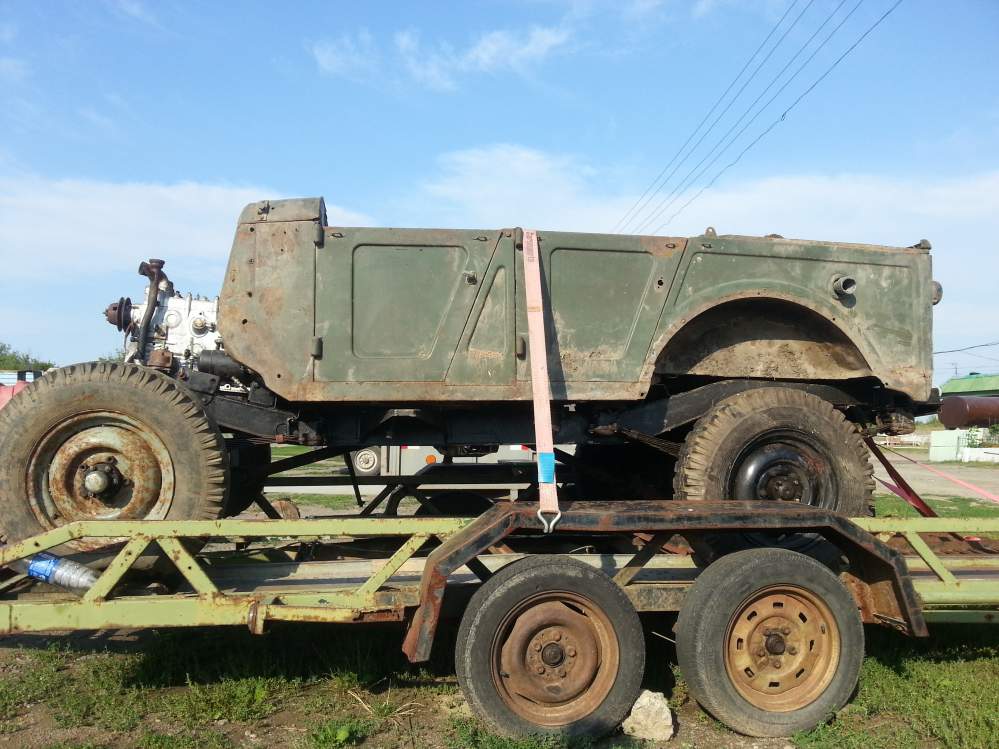

Кузов Газ - 69А + рама Уаз - 450.

Кузов накинут.



Рама Уаз - 450



Кузов Газ - 69 + рама Уаз - 450

Кузов накинут.













Изменено пользователем mitalena

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ODI72    324

Восьмиместный кузов от армейского радиационно-химической разведки.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    7
1 час назад, ODI72 сказал:

Восьмиместный кузов от армейского радиационно-химической разведки.

Да, знаю.

Спасибо!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Устин    4

Раму посмотрел еще раз.В принципе "живая".За неделю попробую демонтировать все навесное.После чего на "песок".А дальше хотелось бы , пока есть относительно нормальные условия для работы ,перед покраской доработать под установку кузова и оборудования ГАЗ 69.По заявлению прежних хозяев, вроде бы на ней все это было, но куда делось-молчат.Остался один бампер с номером, правда документы обещали найти. Дожидаться этого события не буду.Есть ли смысл подгонять эту раму под оригинал.Может что и оставить от УАЗа.Подгоняли ее похоже в условиях рем.мастерской по варианту лишь бы сделать.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ODI72    324
4 часа назад, mitalena сказал:

Да, знаю.

Спасибо!

Если не нужны, куплю или приму в дар. Остатки РХ оборудования на кузове. (скобы, крепление лопаты с пластиной и прочее) По экранировке что осталось?

Изменено пользователем ODI72

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    7

ODI72,

Пиши в личку, что интересует.

Есть много чего, разного и на разные авто Газ 69, но расстояние и стоимость - вопрос.

Экранировка есть б/у и новая, разные запчасти, кронштейны и тд...

Изменено пользователем mitalena

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Август    108
23 часа назад, Алексей Попович сказал:

Я это знаю ,но Варченко говорит  смещали - вероятней всего двинули кузов вперёд на 450 ,но в данной моей реплике  предостережение  о тщательном промере расположения опор и поперечин .

У меня рама сделана (сама делал) из рамы 450, крепления двигателя, агрегатов не смещены, такие же как и на 69-й. Но для изготовления потребовалась старая рама-донор 69-го. Заменены опоры рессор, силовые элементы фаркопа, крепления кузова. Крепления подножек самодельные. Рама обрезана спереди и сзади. С передней частью оплошал: сначала обрезал по длине 69-й, а потом ту же, обрезанную длину, и наваривал, под силовой бампер.

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mers126    548
В 12.09.2017 в 01:14, mitalena сказал:

Закину ещё пару фоток для примера и осознания.

Кузов Газ - 69А + рама Уаз - 450.

Кузов накинут.



Рама Уаз - 450



Кузов Газ - 69 + рама Уаз - 450

Кузов накинут.













Кузовок-то с 69М...



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Устин    4

Накинули вчера кузов на раму. Все сошлось. Раньше похоже на ней стоял аналогичный кузов, так как точки крепления (пусть даже сделаны по-колхозному) практически совпали.Смущает одно-расстояние между задним колесом и нишей крыла  получается большое.Это и видно на предложенных Mers 126 фото.Ощущение что кузов будет сильно подлифтован. Это нормально?

Изменено пользователем Устин
опечатка

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 650

Шоп кузов не лЮфтил -всё же затяни при установке его на раму крепёжные болты.

 Ну а лИфт  кузова...

Увидишь, когда соберёшь машину полностью. Когда она "вес наберёт".

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Август    108
1 час назад, Устин сказал:

Ощущение что кузов будет сильно подлИфтован. Это нормально?

С рессорами и креплениями рессор Уаз-450 и кузовом Газ-69, так и будет. Для избавления от "лифта", надо ставить опоры, кронштейны и рессоры Газ-69.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Устин    4
1 час назад, Федот68 сказал:

Шоп кузов не лЮфтил -всё же затяни при установке его на раму крепёжные болты.

 Ну а лИфт  кузова...

Увидишь, когда соберёшь машину полностью. Когда она "вес наберёт".

Так и поступлю.Спасибо.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    7
6 часов назад, Устин сказал:

Накинули вчера кузов на раму. Все сошлось. Раньше похоже на ней стоял аналогичный кузов, так как точки крепления (пусть даже сделаны по-колхозному) практически совпали.Смущает одно-расстояние между задним колесом и нишей крыла  получается большое.Это и видно на предложенных Mers 126 фото.Ощущение что кузов будет сильно подлифтован. Это нормально?

1. Устин ,

читай, смотри внимательно, фото - мои, с моей рамы и кузовов.

2. Рама 450 - предназначена для грузо-пассажирских автомобилей (Уаз-450 и Уаз-450А) вагонного типа или грузового автомобиля Уаз-450Д малой грузоподъемности (2 человека + 800 кг.).

Газ-69 - ( 2 чел. + 500 кг.), Газ-69А - (5 чел. + 50 кг.)

3. Точки крепления концов рессор Уаз-450 относительно верха продольного лонжерона рамы совпадают или аналогичны точкам крепления рессор Газ-69.





4." Лифт" кузова - наблюдается из-за того, что пакет рессор (количество - 14 шт.) Уаз-450 больше (больше грузоподъемность) чем Газ-69 и Газ-69А (есть - 8/9/10/11 шт. от марки авто)


5. Выкинуть пару рессоры из пакета - "лифт" станет меньше, можно привести к Газ-69

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Устин    4

Спасибо! Это прям руководство к действию. У меня эта рама похоже была уже под 69 кузовом. Вывод сделал из того , что передняя подвеска стоит от " 69" , а задняя " родная"Если получится завтра прийти засветло, то сделаю пару снимков этих зон.Да и длиннее она , обрезана не аккуратно. Оставлять в таком виде и ставить " тяжелые" бампера пока не решил...
