В палемику что лучше КЗ или БКЗ вступать не буду. Хотел попробовать вот что пока вышло... Было куплено коммутатор 2 шт с пересылом-800рэ датчик холла-100 разьем к коммутатору-40




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

И??? В чем интрига-то? Примите поздравления! :) Зачем новую тему-то открывать? Приподняли б из недр...

Изменено пользователем E_Gor

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

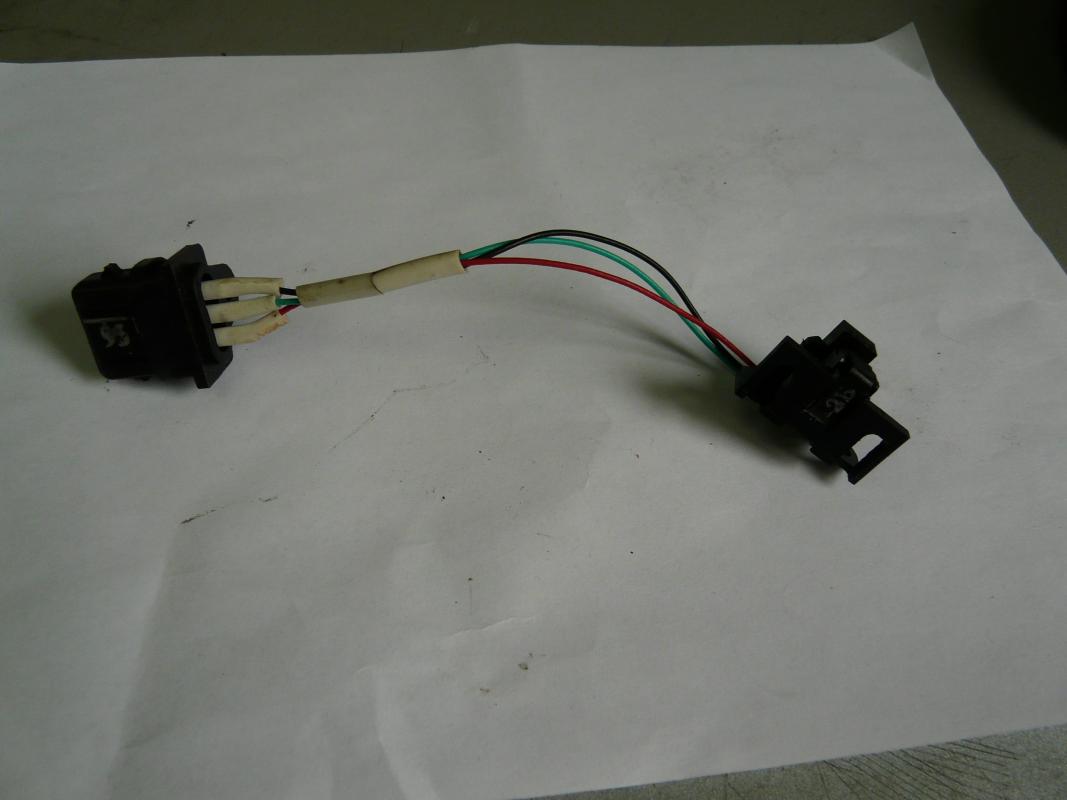

Извиняюсь с фотками мучаюсь. Этот мутатор-потому что позволяет с одного датчика холла без бегунка и родной крышки трамблера через 4х выходной модуль получить искру на 4е горшка. В разьёме нет 7го контакта придется перебросить с третьего он идет на тахометр или выдрать из другова. Датчик холла с классики или зубила не помню.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

интриги нет мож кому поможет


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это к М20, и как работает???

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дык так и скажите, двухкатушечная (двухканальная) система зажигания, без распределителя... Было б неплохо полное описание переделок... С номерами используемых компонентов. Сохраняю, веду небольшой архивчик любопытных переделок. Оставьте выход на тахометр. Там обычная клемма на 2,8 мм, узкая автомобильная. Сделайте проводку без скруток, будет аккуратней...

Любопытно, надо б зайти на калужский сайт...

Изменено пользователем E_Gor

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Яб тоже переделал!!! Можно по подробнее?!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

движка М20 вот еще промежуточное фото




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, ОЧ полезная информация, СПАСИБО! Отпиши как поставиш и будит ли это работать, завтра займусь сборкой такого же по твоим фоткам. Еще раз спасибо!!! :drinks:

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Шторку можно сделать из корпуса уазкина прибора. Я токарю заказал а он бухает неделю буду сам доделывать.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей от какого прибора?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

У них корпуса помоему у всех одинаковы. Токарь завтра пообещал-померяю если я не накосячил в черчении все соберу сфоткаю чертежик тоже. А это сегодня в перекурах напилил завтра подточу просверлю прикину. Люди от оки шторку делают но пилить тож придется. Если какие вопросы давай в Л\С




Изменено пользователем Сергей ЕКБ

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

У них корпуса помоему у всех одинаковы. Токарь завтра пообещал-померяю если я не накосячил в черчении все соберу сфоткаю чертежик тоже. А это сегодня в перекурах напилил завтра подточу просверлю прикину. Люди от оки шторку делают но пилить тож придется. Если какие вопросы давай в Л\С

Приветствую !

как собираешся размечать/сверлить отверстие в шторке , и как к валу будеш крепить ??



данная конструкция кроме статической раздачи искры никаких более преимушеств перед обычной не дает а если учесть все погрешности(они есть полюбому) допущеные при кустарном изготовлении шторы то получается совсем не гуд !

штору надо делать на станке.(ИМХО)



з.ы. тема не для этого раздела.
