post-16688-1326623517,955_thumb.jpgpost-16688-1326623452,4377_thumb.jpgpost-16688-1326623371,0886_thumb.jpgpost-16688-1326623245,9197_thumb.jpg



Это собственно сам газик и что уже сделано: установлен воздушный фольтр от волги инжекторной с тракторным моноциклоном здесь же виден датчик срабатывания карлсона. патрубок с датчиком от газели. все гофры от волги. соеденительные уголки варились из трубы. переходник на карбюраторе заказывался на заводе









Прошу прощения за "МодерГизацию" не нашёл как исправить




Изменено пользователем Сергей АВ

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-16688-1326623979,9528_thumb.jpgpost-16688-1326623994,3239_thumb.jpgpost-16688-1326624038,7139_thumb.jpg



Здесь мы видим сам карлсон(опять же волговский, бош) и троссовый привод педали газа. педаль тоже от волги. да здесь всё короче от волги. трос привода педали газа - волга. сектор на карбюраторе от девятки, установлен с помощью сварки и винтов.




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-16688-1326624457,9532_thumb.jpgpost-16688-1326624541,7071_thumb.jpgpost-16688-1326624598,3687_thumb.jpg

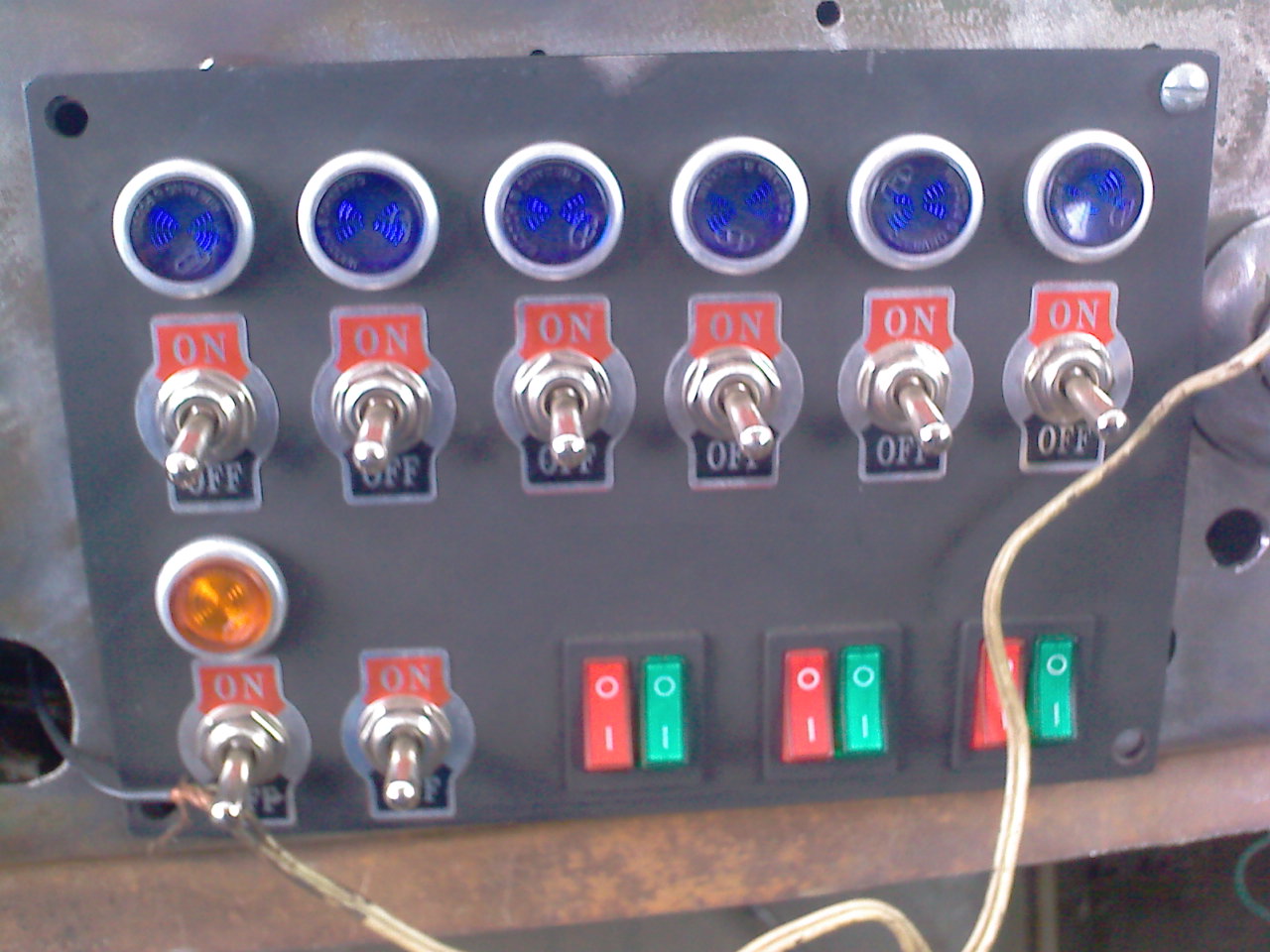

здесь мы видим торпеду в стадии ошкуривания. и пробная установка блока управления всей электрикой. На этом поподробнее: площадка под все это изготовлена на заводе. тумблеры куплены в радиодеталях(на 16 ампер) все мощные потребители запитаны через релюшки. контрольные лампы от старого уаза помоему куплены в соответствующем магазине(рублей по 30 помоему). все которые синие- выключатели света. - габариты, рабочий свет, дополнительные фары дальнего( сделаны из корпуса тракторной фары и оптического элемента от шестерка дальнего света) фара искатель, и дополнительные фары сзади наверху. в планах ещё и люстра. жёлтая лампа- это контрольная лампа срабатывания электро-вентилятора под ней соответственно 2 тумблера- вкл, выкл, вкл через датчик. остальные кнопки управление печкой(будет установлена от москвича 2141. и освещение в салоне.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-16688-1326625209,0291_thumb.jpgpost-16688-1326625281,9136_thumb.jpgpost-16688-1326625351,3834_thumb.jpgpost-16688-1326625449,7386_thumb.jpg



Педаль газа от волги( кажется что криво установлена, но это оптический обман.. Установлен блок предохранителей волговский.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-16688-1326625636,7644_thumb.jpgpost-16688-1326625702,7743_thumb.jpgpost-16688-1326625789,0626_thumb.jpgpost-16688-1326625843,6812_thumb.jpg

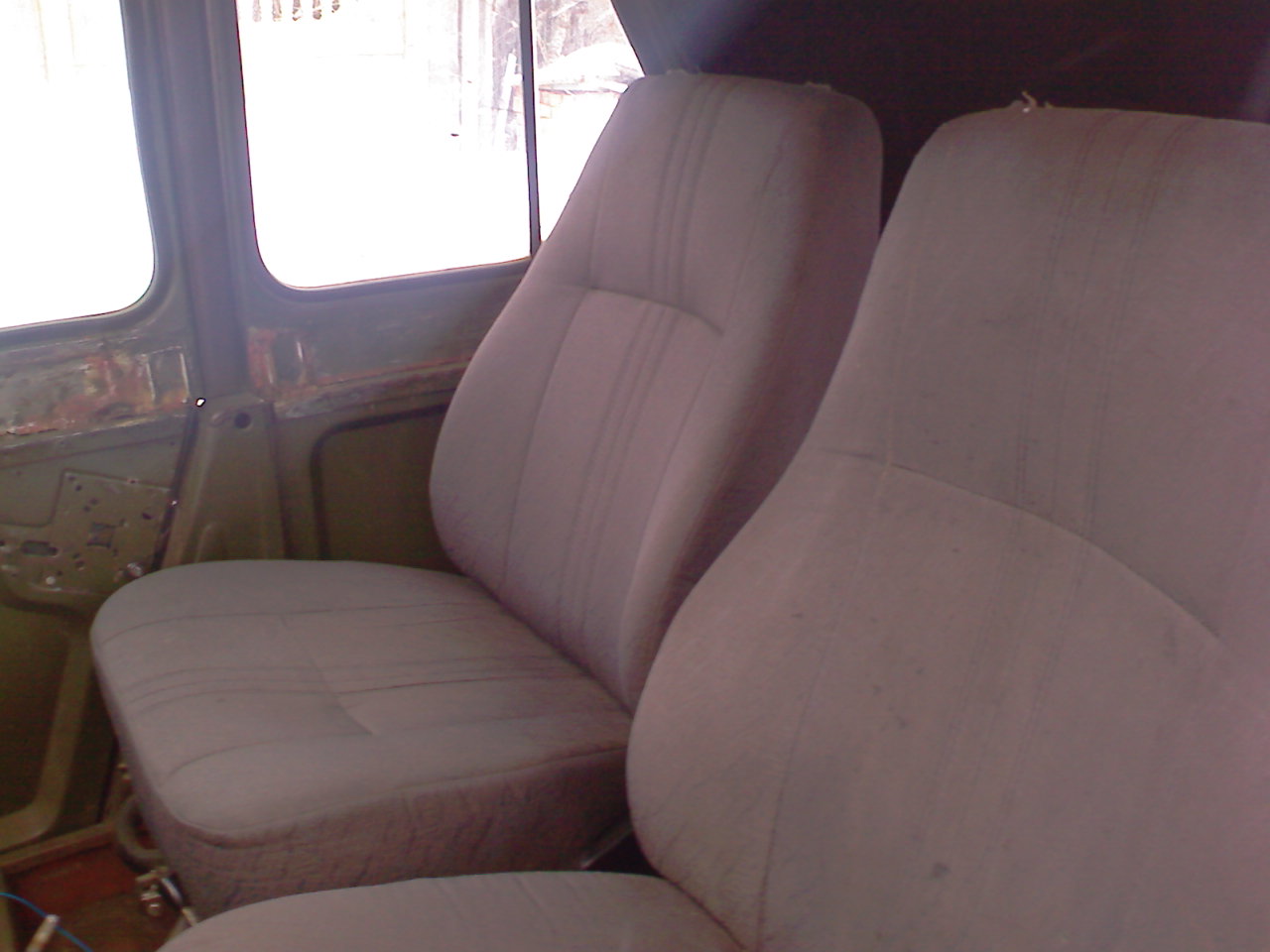

Установлены два передних сиденья от волги 3110.



На этом пока всё. жду тепла что бы начать покрасочные работы.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Evgen771    0

Доброго времени суток!



Серегй, сделай пожалуйста снимок, с правой стороны, хочу посмотреть как выглядит воздушный фильтр в общей картине. У меня тоже стоит вопрос, куда девать воздухан, под капотом места нет, ДВС ЗМЗ-406.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сиденья двигаются вперёд и назад. полный комплект штатных волговских регулировок. отодвинул вперёд и сзади места становится более чем достаточно.



Хорошо, на неделе снимки сделаю.

Изменено пользователем Сергей АВ

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Vantala    1

Сиденья двигаются вперёд и назад. полный комплект штатных волговских регулировок. отодвинул вперёд и сзади места становится более чем достаточно.



Хорошо, на неделе снимки сделаю.









Между передними сиденьями как то мало места осталось.... не мешает ничего, рычаги не цепляют?





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вячеслав    6 734

post-16688-1326624457,9532_thumb.jpgpost-16688-1326624541,7071_thumb.jpgpost-16688-1326624598,3687_thumb.jpg



здесь мы видим торпеду в стадии ошкуривания. и пробная установка блока управления всей электрикой. На этом поподробнее: площадка под все это изготовлена на заводе. тумблеры куплены в радиодеталях(на 16 ампер) все мощные потребители запитаны через релюшки. контрольные лампы от старого уаза помоему куплены в соответствующем магазине(рублей по 30 помоему). все которые синие- выключатели света. - габариты, рабочий свет, дополнительные фары дальнего( сделаны из корпуса тракторной фары и оптического элемента от шестерка дальнего света) фара искатель, и дополнительные фары сзади наверху. в планах ещё и люстра. жёлтая лампа- это контрольная лампа срабатывания электро-вентилятора под ней соответственно 2 тумблера- вкл, выкл, вкл через датчик. остальные кнопки управление печкой(будет установлена от москвича 2141. и освещение в салоне.





В "контрольки" вставь самые слабые лампы, днём и так увидишь,по положению тумблера,а вот ночью, да в дождь...очень притягивают взгляд и отвлекают, вплоть до того что зелёные, красные,жёлтые просто слепят..проверить можно выключив свет в гараже и включить любой из тумблеров, ну и разом всё что должно и может работать вместе.







Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Между передними сиденьями как то мало места осталось.... не мешает ничего, рычаги не цепляют?







коробка, раздатка - уаз. ничего не цепляет. а с родной раздаткой будут рычаги мешать.







Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Evgen771    0

а с родной раздаткой будут рычаги мешать.









С родной раздаткой тоже не мешают

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Alex52    885

Сергей, в машине, по моему мнению, ничего не должно болтаться, это я про проводочки. Собери их в жгутики и подпиши, благо вариантов жгутирования много, от обычной нитки до более современных гофр, пластиковых хомутов и т.д. И внешний вид эстетичнее и надежность выше.

Не знаю как сам буду делать , пока не решил, но близко стоящие переключатели (включатели/выключатели), не очень удобны, особенно ночью, им бы подсветочку не мешало добавить.

А в общем молодец!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вячеслав    6 734

Не знаю как сам буду делать , пока не решил, но близко стоящие переключатели (включатели/выключатели), не очень удобны, особенно ночью, им бы подсветочку не мешало добавить.

А в общем молодец!



Вот как раз об этом и писал. Есть тумблеры с встроенным светодиодом в законцовке. Что бы он не слепил ( а это так, слепит сильно) надо, что бы при включении "носик" тумблера указывал вниз...тогда он просто будет светить на ...ну вы поняли куда...Если же положение ВКЛ будет верхним, весь световой пучок упирается в глаза...Не повторяйте ошибок...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

А меня интересует, как отличить какой тумблер какую функцию выполняет? Запомнить?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вячеслав    6 734

А меня интересует, как отличить какой тумблер какую функцию выполняет? Запомнить?





Именно так...да и сколько этих тумблеров будет?! Надо поделить на группы:- "свет верхний", "лебёдка", "свет задний"...больше ничего в голову не лезет...Да...пожалуй запомнить будет проще. ОНИ же на автомате втыкаютsmile.gif


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хочу предложить: сделай две независимые проводки - основную и дополнительную, и пусти по разным бортам. Останется "три провода" в основной, с которыми ты сможешь доехать до дома и "куча проводов" в другой, которую ты сможешь снимать, дополнять или упрощать независимо.



Сам проводку пределывал много раз, и до сих пор в поиске.




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, в машине, по моему мнению, ничего не должно болтаться, это я про проводочки. Собери их в жгутики и подпиши, благо вариантов жгутирования много, от обычной нитки до более современных гофр, пластиковых хомутов и т.д. И внешний вид эстетичнее и надежность выше.

Не знаю как сам буду делать , пока не решил, но близко стоящие переключатели (включатели/выключатели), не очень удобны, особенно ночью, им бы подсветочку не мешало добавить.

А в общем молодец!



:) Машинка в стадии большого ремонта. Провода подписаны. Конечно провода все будут спрятаны, всё будет закрыто. Жгуты ждут своего черёда на полке. Весной всё полностью под покраску, купил листовой алюминий, и ещё куплю пятачковую резину на пол. Пол будет тщательно загрунтован и проклеен герленом ( в свое время на халяву набрал.) Резину на первое время купил я-192. Ждёт ещё  своей очереди волговский педальный узел.

Изменено пользователем Сергей АВ

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

И конечно же всем спасибо за советы. На счет запомнить где какой включатель- это совершенно не проблема, тем более когда сам всё это делал. На счёт будет слепить или нет, будем проверять на практике, если потребуется поставим и лампочки поменьше мощностью и подсветку смастерим.



Уважаемые Газоводы, будьте добры подскажите, от чего лучше поставить подрулевые переключатели(поворотники-дворники)? что бы поэстетичнее смотрелось? если есть у кого возможность с фото.

Изменено пользователем Сергей АВ

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

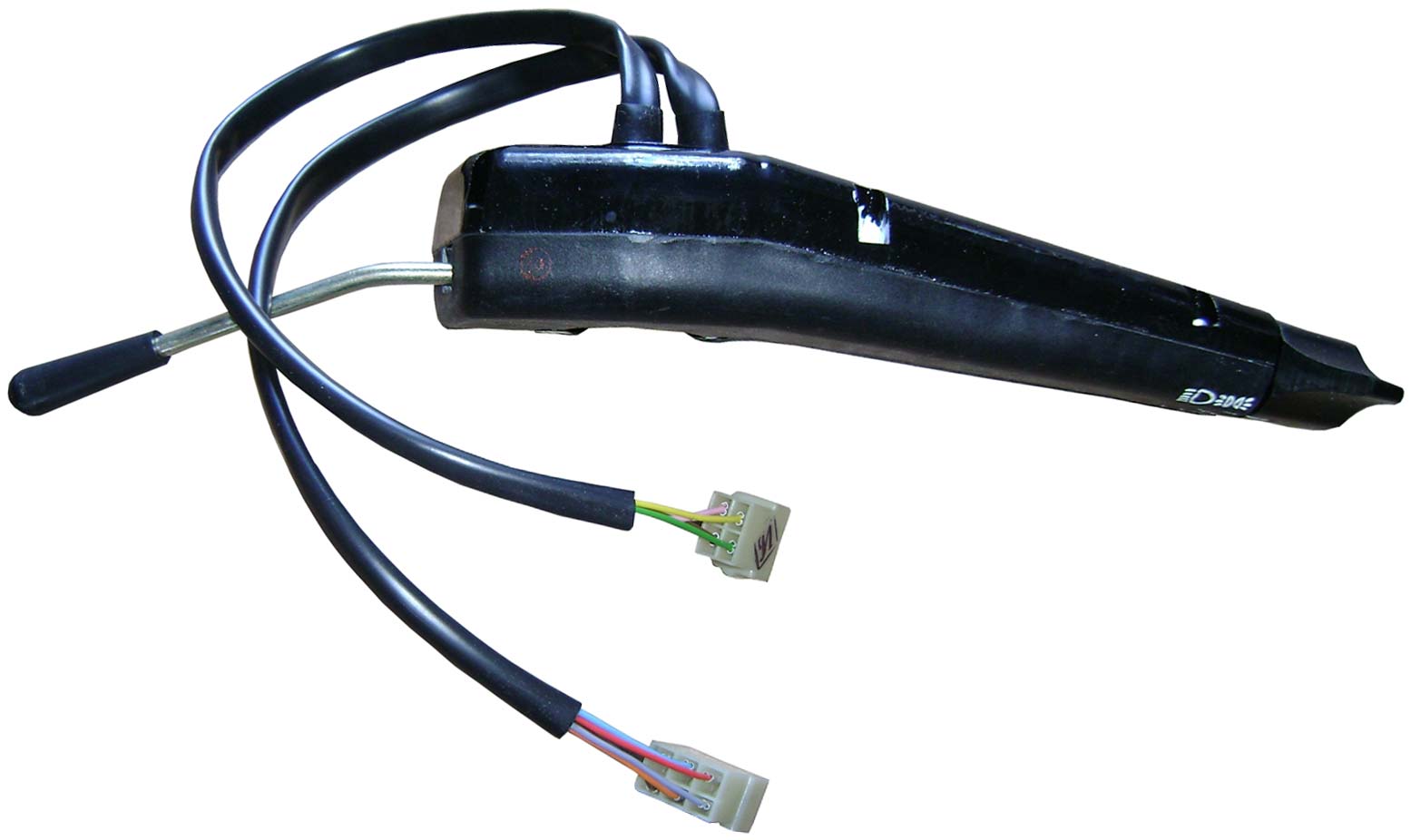

А вот!







О.. гитара камазовская если не ошибаюсь? это уже интересно Встает без проблем? а по цене как?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

post-16688-1326817485,8453_thumb.jpgpost-16688-1326817641,1526_thumb.jpgpost-16688-1326817767,3913_thumb.jpg

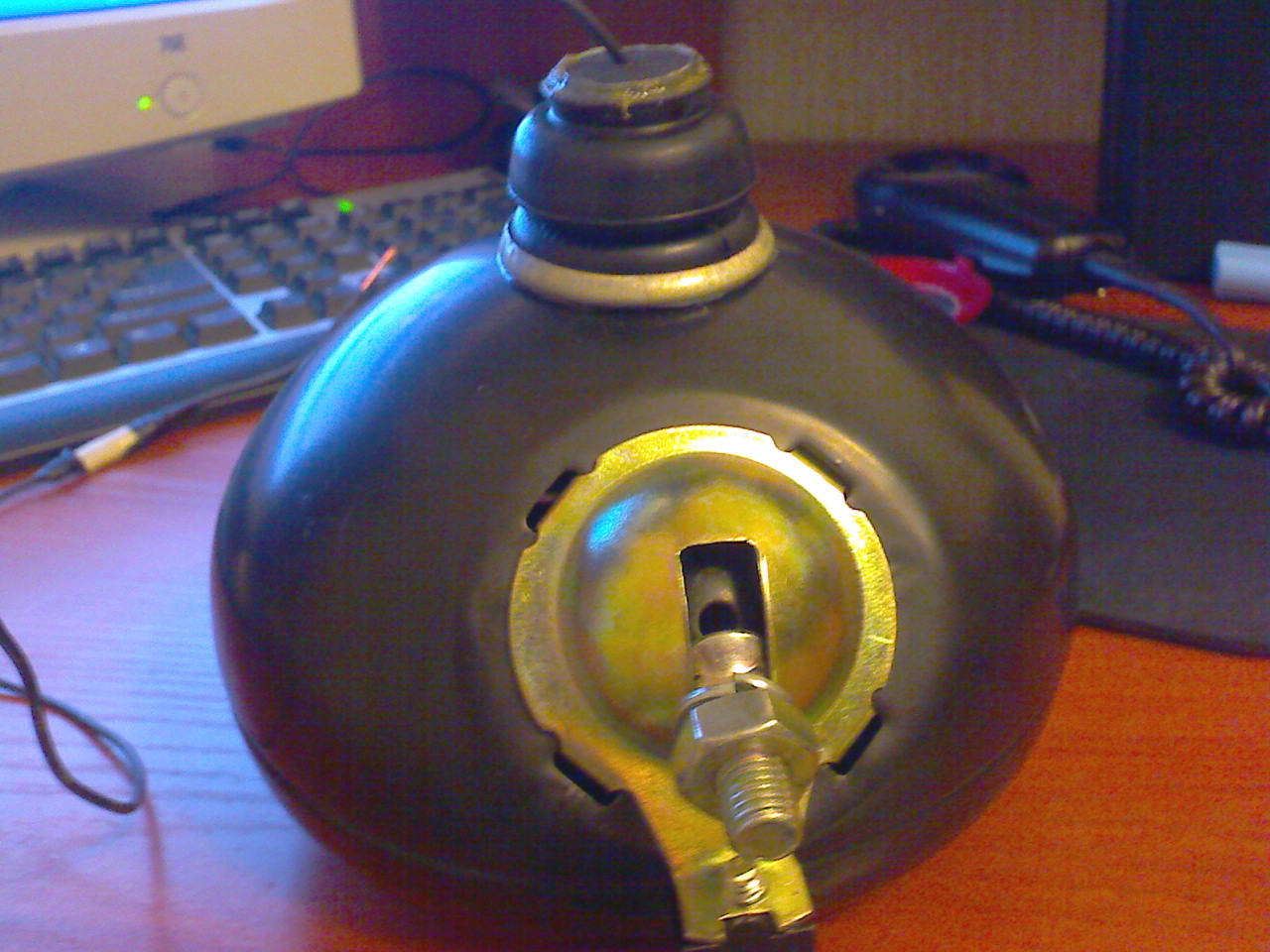

Ещё выложу. может кому пригодится. Это тракторная фара рабочего света Ф-205 и оптический элемент от шестёрки дальнего света. как видно цоколь лампы не уместился. пришлось рассверлить и отверстие закрыть. (в данном случае это пыльник с газели откуда то. И ещё кронштейн для крепления фар на морду газику.

Изменено пользователем Сергей АВ

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вячеслав    6 734

О.. гитара камазовская если не ошибаюсь? это уже интересно Встает без проблем? а по цене как?





Без проблем по механнике?! Или по электрике?!wink.gif

Наименование: Переключатель подрулевой П-145



Производитель: г.Владимир ФГУП ВПО Точмаш



Номер по каталогу: 3709210-5320



Группа: 00037 ЭЛЕКТРООБОРУДОВАНИЕ



Цена: 1090 руб.



в количестве шт.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Без проблем по механнике?! Или по электрике?!wink.gif

Наименование: Переключатель подрулевой П-145



Производитель: г.Владимир ФГУП ВПО Точмаш



Номер по каталогу: 3709210-5320



Группа: 00037 ЭЛЕКТРООБОРУДОВАНИЕ



Цена: 1090 руб.



в количестве шт.







по механике
