Доброго времени суток Уважаемые форумчане!!

решил выложить на суд общественности результаты перестройки сваво автомобиля

ГАЗ 69 по имени змейКОгорыныч

змей? - потому что год выпуска получился 2013 - год змеи

а горыныч?!?! потому что оптики в нем получилось столько!!!! что как раз на три егойных головы хватит :derisive:



началось все в далеком мае 2012 года с покупки, как тогда казалось ооочень живого и ооочень бодрого козлика




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

Реальная степень бодрости козлика выяснилась довольно быстро, как только лодку разженили с родной рамой

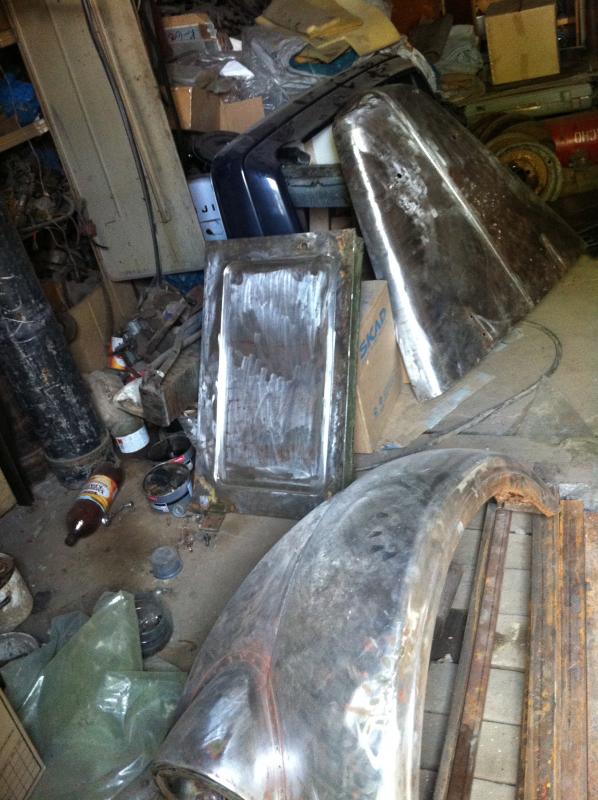

пришлось взрывать всю лодку на куски и по отдельности вычищать каждую деталь и более менее живой фрагмент кузова




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

восстановленная (как тогда казалось) рама с перебранными (как тогда было заявлено продавцом) колхозами и откапиталенным (как тогда было заявлено продавцом) мотором РК и КПП были приобретены отдельно от лодки


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

прибывая в эйфории от так желаемого приобретения начал скупать на горыныча разнофсяческие цазки и приблуды

как я думал в тот момент постройка займет 2-3 месяца и очень боялся опоздать (о как я был наивен!!!!)

кресла с 4-х точечными ремнями привезены из владивостока

лебедь и диодная люста из штатов

всякой внедорожной лабуды заказано через нет гамазин из москвы и питера

что мог купить по месту ? покупал тут

сейчас понимаю что это решение было правильным так как сейчас бы я уже бы начал бы попкить бабосы на всю эту пестню :derisive:

а тогда в период влюбленности в проект никуя не жалел



эскиз того что я хотел увидеть в результате



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

первым делом имплантировали широкую водительскую дверь

и начали строить все сызнова отталкиваясь от моторного щита и вперед и назад

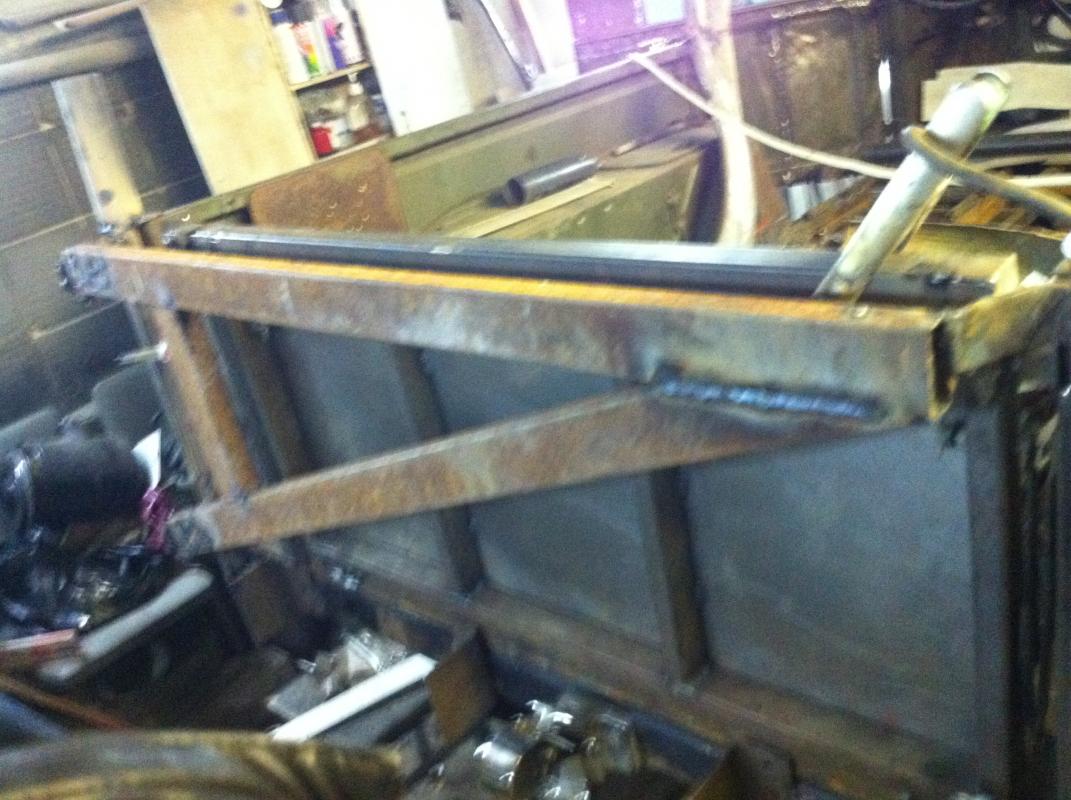

набор полов грузового отсека заменили каркасом из прямоуголного профиля 20х40

из того же профиля исполнили каркас полов с переди



на тот момент стояла задача выполнить полы абсолютно ровными безо всяких ям и канав во избежание скопления грязи и жидкостей в салоне и облегчения мойки

более того проемы дверей были сделаны вообще без порогов в тех же целях












Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

под будущую пневмо систему установлен рессивер изготовленный из балона огнетушителя

в него вварены штуцера под;

датчик давления настроенный на 6-8 атм

фильтр отсекатель воды

выход

слив конденсата



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

изготовили рамку заднего борта из профиля 20х20





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

силовые пороги заняли свое место

заодно пропустили сквозь них штатный глушитель прижав его максимально вверх






Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

пришла лебедь ночали воять передний бампер






Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Grinya956    164

Крылья под разные горшки так и оставите?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

Крылья под разные горшки так и оставите?

та поменяли конечно !!!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

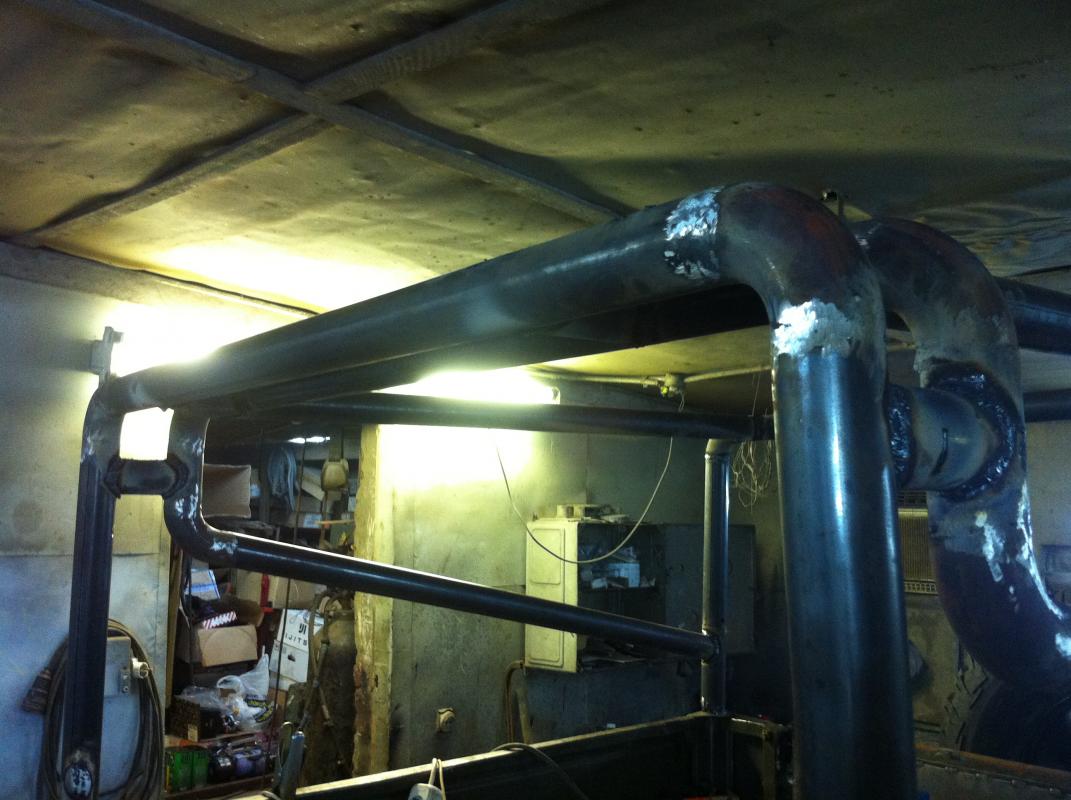

по тихоньку горыныч стал обрастать силовыми элементами











Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
GPMAR    28

по тихоньку горыныч стал обрастать силовыми элементами



Дааааа, не то слово потихоньку! Более 20 метров 2х дюймовой трубы и более 20 отводов - это КРУТО!

Танки отдыхают. Более 200 кг.обвеса это круто!...

Изменено пользователем GPMAR

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

Дааааа, не то слово потихоньку! Более 20 метров 2х дюймовой трубы и более 20 отводов - это КРУТО!

Танки отдыхают. Более 200 кг.обвеса это круто!...

отводов всего 8 штук

да и трубы чуть больше 14 метров

и я бы не сказал так однозначно 200!!! чуть более 70-ти - это реально на каркас ушло



об окончательном весе законченного проекта я сообщу немного опозжее

Изменено пользователем Patrol555

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

даю разблюдовку для сумневающихся личностей

11,5-12 метров 57-й трубы х3,5 мм с коэффициентом 217 метров на тонну в результате 67-70 кг плюс 8 отводов сами считайте!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

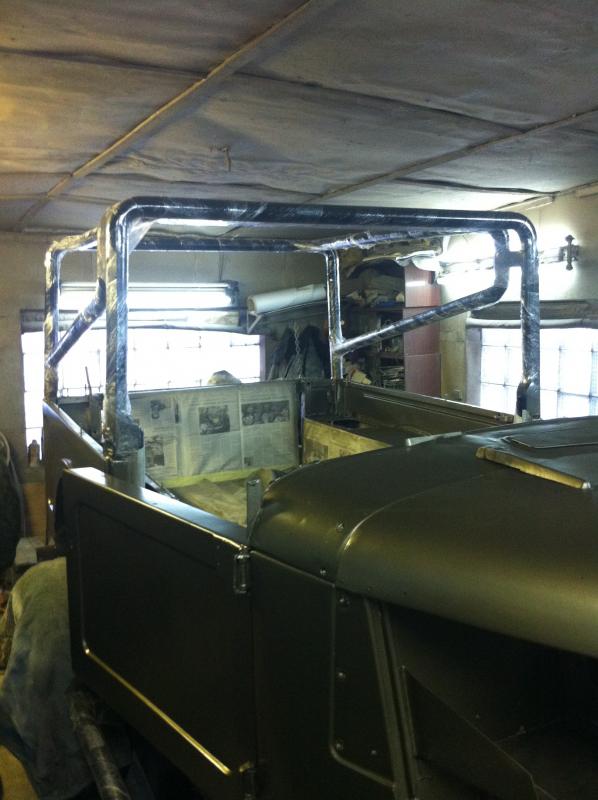

мал мало покрасились






Изменено пользователем Patrol555

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

кружок кройки и шитья занимается апликацией по панелям крыщи










Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Patrol555    6

ну вот!!!! по прошествии как водится 9-ти месяцев!!!!! :mosking: горыныч покинул строительные доки и поехал к товарисчу электрику на монтаж проводки

как что вышло?! вам судить

мне нереально нравится!!!!














Изменено пользователем Patrol555
  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
GPMAR    28

Готовый автомобиль впечатляет, а что с приборкой и вообще внутренней отделкой?
