Похвастаюсь немного. Товарищ попросил сделать фланец для пассата Б3, т.к. пластикового хватает на месяц от силы. Немного помудрил с программой, в итоге получилось довольно бодро. Делал на фрезерном ЧПУ 3+2, материал - дюраль.

Так что кому что надо обращайтесь. Мне работа, вам радость от качественной детали. По цене договоримся.

Дальше фото из разряда было-стало.

Изменено пользователем IVEN NUMBER ONE

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дюраль единственно возможный материал,или возможно обработать другие материалы?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня этих фланцев алюминиевых куча, не берут тугодумы, говорят зачем брать старый, надёжный немецкий алюминий за 500-700р, он же старый, пойдём возьмём новый китайский говнопластик за 300 и будем менять и мазать герметиком каждый месяц)). А твоя поделка вообще рубля полтора-два стоить должна, отсюда вывод.........А так конечно дааа, красивая поделка

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нет, дюраль не единственный. Просто этот фланец делался из обрезок дюралевой заготовки. Материал, впринципе, можно любой найти.





1,5-2 т.р. - это многовато. Готов гораздо дешевле такой отдать.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не ну если из обрезков, да в рабочее время, да на рабочем оборудовании, тогда шанс есть

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот такую деталь из хорошей стали сможете сделать ?

И сколько будет стоить.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да. Только:1. Что для вас хорошая сталь? Желательно знать марку. Буду заказывать у человека материал (возможно марка повлияет на цену); 2.Все ли размеры свободные? Какие допуски? 3. Радиус 3,25 в ромбической обнижении обязателен? Критично ли увеличение до 8мм?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я сам не проектировал,поэтому мне сложно ответить.

Купил набор деталей для доработки КПП УАЗ ,одна из деталей была выполнена не до конца,отдал доделать на фрезере и там мне ее запороли.

Сталь хорошую,чтоб не соржавело,только не ст 3,из чего детали КПП делают ,вам лучше знать:)

Чтобы было понятно ,откуда эта деталь на КПП второе фото

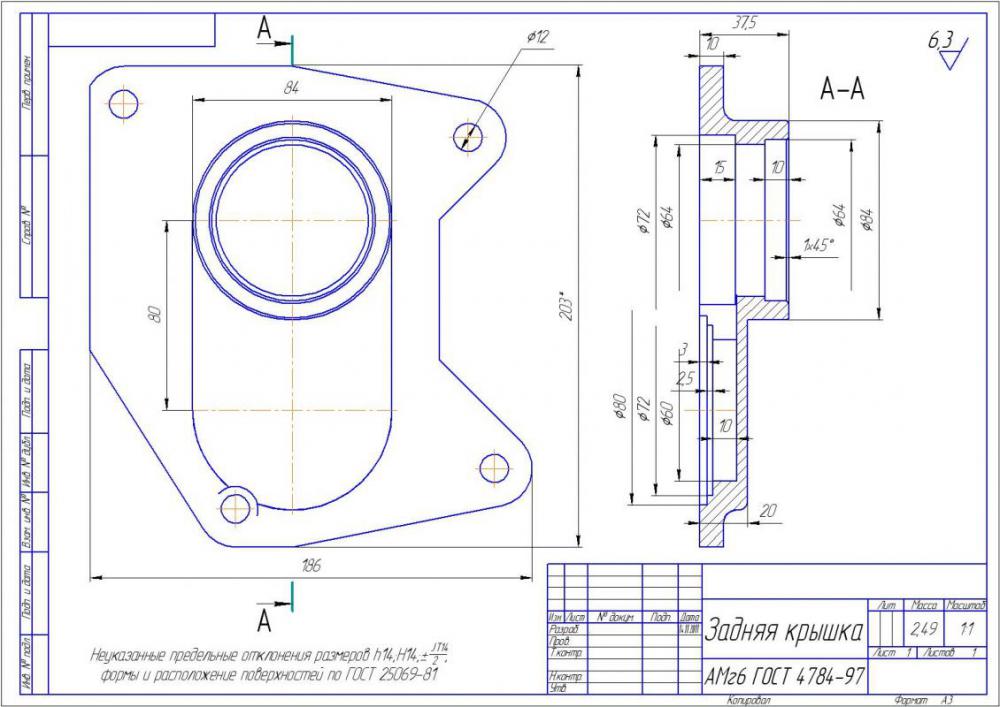

Все размеры с чертежа, единственное ,что хотелось бы глубину этих треугольных пазов сделать не 2 мм ,как на чертеже ,а 2,5 мм ,что соответствует реальной толщине стопора подшипника .





Изменено пользователем caша вии

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
IVAN8    161

У меня этих фланцев алюминиевых куча, не берут тугодумы, говорят зачем брать старый, надёжный немецкий алюминий за 500-700р, он же старый, пойдём возьмём новый китайский говнопластик за 300 и будем менять и мазать герметиком каждый месяц)). А твоя поделка вообще рубля полтора-два стоить должна, отсюда вывод.........А так конечно дааа, красивая поделка

У меня на 45-м кузове "старый немецкий" НЕнадежный пластик. На 100% родной, но текут с....а!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если делать из дюрали , то это должна быть цельная крышка ,но у меня к сожалению все уже сделано по другому варианту ,уже не исправить.

Грамотные чертежи Сергея.




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Крышку получил,подогнал ,все подошло ,спасибо ,очень выручили,теперь мой маленький проектик близок к завершению :)

Всем рекомендую, у кого нет доступа к токарно- фрезерные работам обращаться к Ивану.
