Какой профиль уплотнительной резинки?

Рекомендуемые сообщения

Visha    1 164

Подскажите кто знает, какой профиль  уплотнителя стекла окна задка Газ-51.

номер в каталоге 81-5603018

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

На форуме ГАЗ 51,63  ник Ганс , он и здесь должен быть. У него есть чертеж.этого уплотнителя.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Очень полезная книга, в ней смотрите



rubber_parts_1964.pdf

Изменено пользователем Саша Вии
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Visha    1 164

файл не открывается (((

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

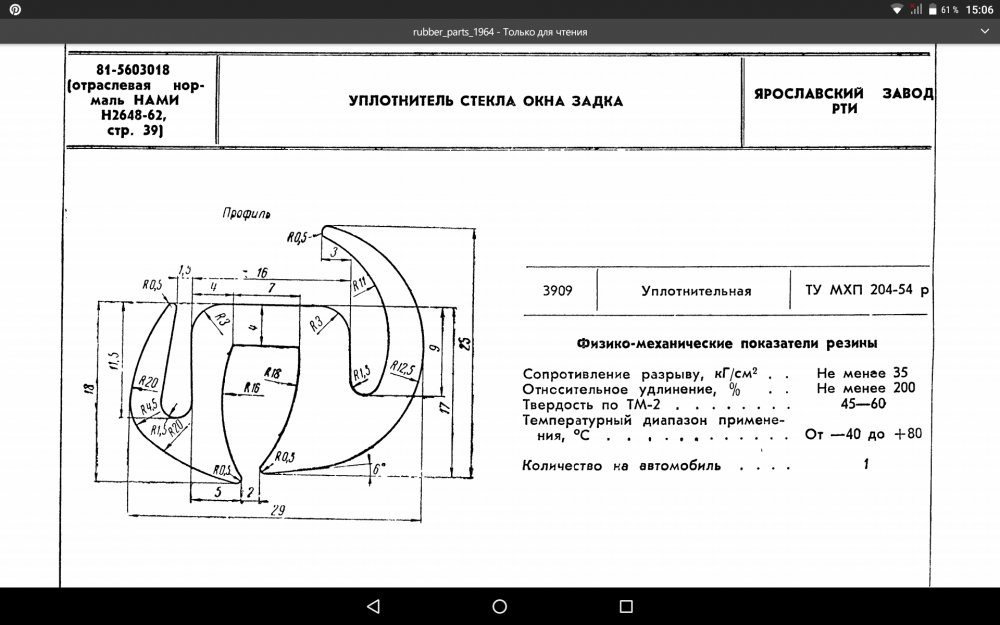

Перезалил , попробуйте ещё.

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах


Изменено пользователем Саша Вии
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Visha    1 164

Спасибо!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если кому интересно. В этой книге чертежи профилей резинок не только 51 , но и 69. Правильные чертежи профилей  ветрового стекла и рамки 69   там тоже есть .Чертежи можно сравнить , в чем их отличие ,с печально знаменитыми новоделами ))

Изменено пользователем Саша Вии
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Visha    1 164

Ещё раз поблагодарю! Спасибо!

был уверен что там совершенно иной профиль (тот который с замком)



первые сомнения у меня появились когда я снял размеры окна на машине (хотел заказать калёное стекло в мастерской),

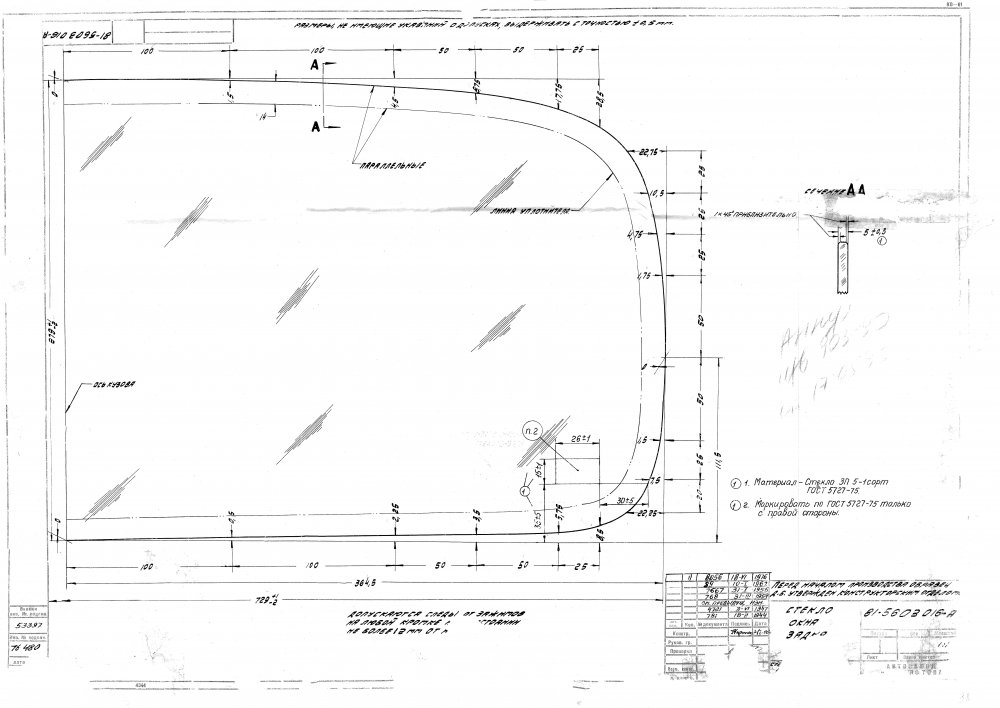

а потом в руки попал чертёж стекла

размер стекла и проём стекла , отличались миллиметром

и я начал задумываться как же тогда стекло должно туда влезть

к сожалению книгу так и не смог открыть








Изменено пользователем Visha
