Безымянный сверлильный станок

Рекомендованные сообщения

Станок может поворачиваться вокруг станины, поэтому с конусом морзе работать будет только в повернутом состоянии, иначе высоты не хватит.

Также подумал над передвижной трехуровневой тумбой под станок.

Передвижная конечно частично, на катках будет сзади. Трехуровневая для сверления разных деталей, листовой металл над станиной, повыше детали в тисках сбоку, головки блока сбоку, блоки двигателей сзади тумбы.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую!

На управление двигателем поставь частотник, получишь плавную регулировку оборотов, плавный пуск, реверс

и еще кучу возможностей, которые вряд ли понадобятся...................))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

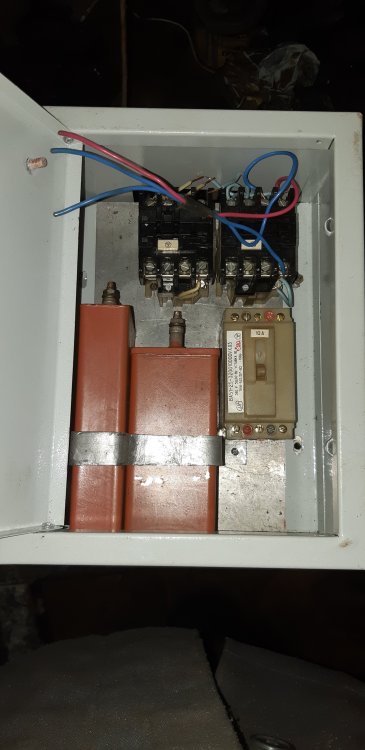

Пока собираю из того что есть в гараже, частотник 220/380 попозже может куплю или попадется по случаю. А пока из ссср бесплатно  ящик конденсаторов , двухкнопочный пульт и два пускателя.

Сейчас ищу другой шпиндель, под км2.



Изменено пользователем Midved

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Большими не могу , еще компрессор СО-7б подключать. Мелкие по 4- 10 мкф останутся наверно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пока поставил 60мкф, думаю хватит , если что мосто оставил еще под 10мкф.  Пусковой если понадобится возьму электролит, на пуск расходовать мгб слишком накладно с точки зрения места

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С катушками пускателей косячек вышел, они на 380, а надо на 220.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часов назад, Midved сказал:

Большими не могу , еще компрессор СО-7б подключать. Мелкие по 4- 10 мкф останутся наверно.

по 10-20 мкф то лучше, только много надо: 70 мкф на 1 квт на рабочую и 70-140 мкф на пусковую
