Сигнализация для гаража.

Рекомендованные сообщения

Приобрёл сигнализацию и датчик. Схемы подключения разнятся и встает вопрос, что куда и что за сопротивление в перемычке датчика на контактах 4 и 5. На схеме от сигналки датчик движения с четырмя контактами нарисован, а у датчика шесть контактактов.



Изменено пользователем uncle Gena

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А наух датчик? Камеру с датчиком - не?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сопротивление - так называемый "эквивалент". Служит для того, что бы пкп "взялся". Т. е., пкп не будет выдавать сигнал "тревога". Устанавливается в конце шлейфа сигнализации, имеет определённый номинал. Служит для исключения установки "закоротки". Но это, в случае охраны объектов, находящихся под ценрализованной охраной (ранее вневедомственная). Является, как бы, частью схемы пкп, вынесенным из него в конец шлейфа.

По контактам: одна пара - питание, две других - шлейфы сигнализации. Один шлейф вскрытия датчика, второй - охранный. Вскрытие датчика тебе не нужно (там скорее всего микрик стоит), используй один. А пкп на сколько шлейфов?

Изменено пользователем Большевик

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Увидел, шлейф называется проводная зона. Одна. Если на схеме пкп нет резистора, тогда и на датчике он не нужен. Соединяй накоротко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Правильно. Сопротивление- это конечка, если ставишь несколько датчиков в шлейф, ставится только на одном. Товарищ просто поставил на охрану в фирму. Стоит 500 в месяц. Прилепил наклейку на гараж. Космонавты приезжают в течении 10 мин.

Изменено пользователем Механник

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Шс - к пкп (проводная зона). Нет чёткости на втором фото. Что на первом контакте?

Вот что нашёл:




Изменено пользователем Большевик

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

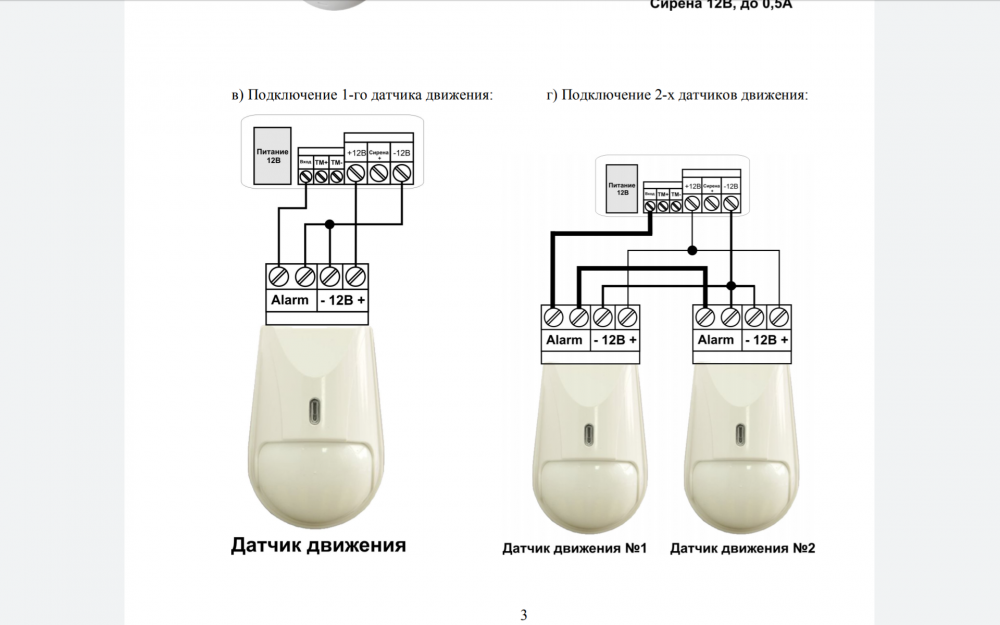

Эта схема из инструкции к сигналке. Мне надо знать что с чем соединить. На схеме на датчике нарисованы два контакта "Alarm". На моём датчике два контакта "доступ" и два "шс". На средние шс(4)  и доступ(5) ставится перемычка. Куда втыкать шс(3) и доступ(6)? Что на "вход", а что на "-" ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что бы разгадать этот кросворд нужен тестер. Вешаешь питание на датчик. А потом тестером прозваниваешь пары, если перед ними ручкой помахать. При сработке должен светодиод на датчике загореться. Моя думать, что ШС- это шлейф системы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не подключай ты доступ. Никто в гараже не будет датчик вскрывать и закорачивать шлейф. А шс - это аларм. Соответственно, и перемычек никаких не надо между 4 и 5. Сделай как на схеме и будет гут. А с полярностью - не будет работать - поменяй. Если с тестером напряг.

Что шс, что доступ - это сухие контакты, включенные последовательно.

Изменено пользователем Большевик

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, Механник сказал:

Что бы разгадать этот кросворд нужен тестер. Вешаешь питание на датчик. А потом тестером прозваниваешь пары, если перед ними ручкой помахать. При сработке должен светодиод на датчике загореться. Моя думать, что ШС- это шлейф системы.

Шлейф сигнализации.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, Большевик сказал:

Шлейф сигнализации.

Это как диалект. Тут так у нас по другому.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ещё проще: нужно соблюсти полярность между датчиком и ипро. Это питание датчика. Шс - на один из контактов (любой), ставишь перемычку с соседнего контакта - 12 (питания датчика) и от второго контакта на "вход " ипро тянешь один провод.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
15 минут назад, Механник сказал:

Вообще проще тянуть 2х паркой сигнальной.

Конечно, это я просто схему словами "нарисовал".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тестер показал, что контакты "доступ" замкнуты с крышкой и разомкнуты без неё, завязаны на микрокнопку на плате. тут всё ясно. Контакты ШС замкнуты в дежурном режиме и размыкаются на пару секунд при срабатывании. Тут тоже все ясно стало. Круглая микробанка возле клеммной колодки на датчике это я так понял реле с нормально разомкнутыми контактами, подключенное на клеммы ШС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 90-х сделал тестю сигнализацию на огород у дома на основе реле с нормально замкнутыми контактами. По столбам забил гвоздики не до конца и по ним протянул медный провод толщиной с волос. через него запитал управляющие контакты, на силовые присоединил моторчик от погибшей игрушки. Несколько раз воров шугали, а то без сигналки, пока богатые плакали, вся морковка было исчезла.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У тёщи на огороде другая беда - кабаны. Правда, у неё, практически, не пакастят, а у соседей, бывает, весь труд псу под хвост. Хочу пугалку  сделать на основе взрывателя со строительными патронами. Всё леса повырубали, вот они и прут за холявой...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
15 часов назад, uncle Gena сказал:

Круглая микробанка возле клеммной колодки на датчике это я так понял реле с нормально разомкнутыми контактами, подключенное на клеммы ШС.

Это полярный конденсатор 47 мкФ на 25 в.

Реле на передатчике ,синенькое, под  аккумулятором .



Изменено пользователем Foleg
