Конференция ГАЗ-69
strangecar

Фотографии коробки отбора мощности

Рекомендуемые сообщения

strangecar    739

Фотографии коробки отбора мощности, нашел Вован(Екатеринбург) на одном из польских сайтов:



kom_1_small.jpg kom_2_small.jpg kom_3_small.jpg



kom_4_small.jpg kom_5_small.jpg kom_6_small.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

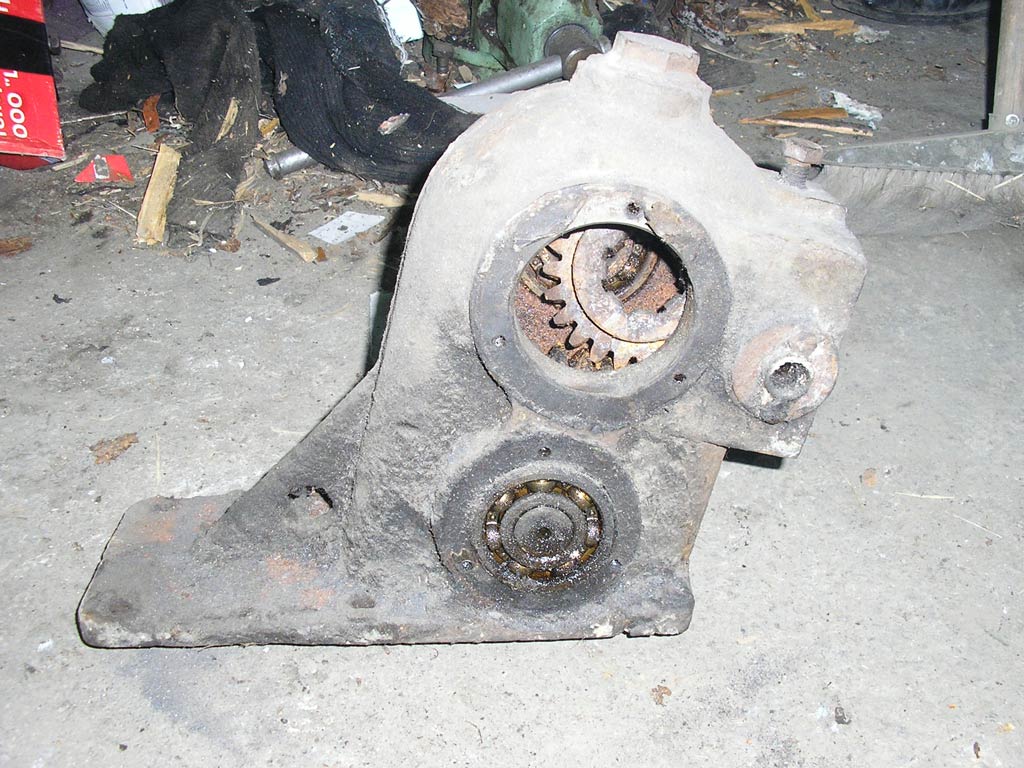

нашел еще,но эту видел живем щупал и промерил всю :rolleyes::D





kom_7_small.jpg kom_8_small.jpg kom_9_small.jpg



kom_10_small.jpg kom_11_small.jpg kom_12_small.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ddmitriy1972
Гость ddmitriy1972
Фотографии коробки отбора мощности, нашел Вован(Екатеринбург) на одном из польских сайтов:



kom_1_small.jpg kom_2_small.jpg kom_3_small.jpg



kom_4_small.jpg kom_5_small.jpg kom_6_small.jpg

Это от ГИРОСКОПА,

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Это от ГИРОСКОПА,

по подробне пожалуста молодой человек не таи :D:PB)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Slider_sl75    0
нашел еще,но эту видел живем щупал и промерил всю :rolleyes::D



Как я понял, шестерня которая выходит за корпус КОМ стыкуется с шестерней на вадущем валу раздатки, КОМ прикручивается сверху раздатки.

Вопрос: Шестерня на ведущем валу раздатки косозубая, а на КОМ - прямозубая, как они стыкуются между собой?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Как я понял, шестерня которая выходит за корпус КОМ стыкуется с шестерней на вадущем валу раздатки, КОМ прикручивается сверху раздатки.

Вопрос: Шестерня на ведущем валу раздатки косозубая, а на КОМ - прямозубая, как они стыкуются между собой?

наблюдательный :DB) я когда фотки сотрел этим самым вопросом задумывался, но спросить было не у кого,когда эту ком увидел --то все встало на свои места- ком была с раздаткой там на валу стоит 2 шестерни одна косозубая другая прямая ---которая премая для ком ------ рс. как выяснилось на газ 46 стояла такая ком опосля если удастся выложу эксклюзив :rolleyes:B)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Slider_sl75    0

Фу-у-х, теперь все понятно. А то я уже с раздатки крышку снимал, смотрел как же оно может стыковаться. Там на валу наверное еще шлицы вытачиваются для второй шестерни. Ни у кого нет такого чуда? Хотелось бы увидеть оригинальное исполнение. Собираюсь делать привод на лебедку, голова пухнет думать, как лучше сделать.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Фу-у-х, теперь все понятно. А то я уже с раздатки крышку снимал, смотрел как же оно может стыковаться. Там на валу наверное еще шлицы вытачиваются для второй шестерни. Ни у кого нет такого чуда? Хотелось бы увидеть оригинальное исполнение. Собираюсь делать привод на лебедку, голова пухнет думать, как лучше сделать.

нет шлицы есть в стандарте у всех , шестерня на валу широкая но шлицы на ней не на всей поверхности ---это как раз место для 2 шестерни. B)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Slider_sl75    0
нет шлицы есть в стандарте у всех , шестерня на валу широкая но шлицы на ней не на всей поверхности ---это как раз место для 2 шестерни. B)



В очередной раз удивляюсь продуманности конструкции этого авто. Ну почему сейчас нет подобного?

Наверное проглядел я эти шлицы, не то смотрел прошлый раз. Может на ведущий вал налезет шестеренка с промвала? Нужно будет попробывать. Спасибо за информацию. B)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В очередной раз удивляюсь продуманности конструкции этого авто. Ну почему сейчас нет подобного?

Наверное проглядел я эти шлицы, не то смотрел прошлый раз. Может на ведущий вал налезет шестеренка с промвала? Нужно будет попробывать. Спасибо за информацию. B)

нет размер не тот она меньше :(B);)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
swat    94

А я знаю... Ая знаю откуда эта КОМ, и что она делает на газончике...



ГЫГЫГЫ...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
А я знаю... Ая знаю откуда эта КОМ, и что она делает на газончике...



ГЫГЫГЫ...

ну дак колись :rolleyes::lol:B)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
swat    94
ну дак колись :rolleyes::lol:B)

Слуха вован ты это могеш ща в асю постучать, или в крайнем случае майл агент???



297805663

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Слуха вован ты это могеш ща в асю постучать, или в крайнем случае майл агент???



297805663

да стучусь
