Конференция ГАЗ-69
sergey78

какое должно быть расстояние?

Рекомендуемые сообщения

sergey78    0

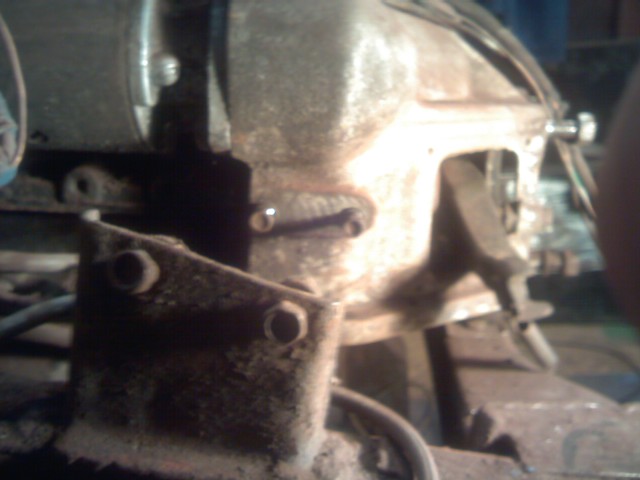

при установке М 20 на раму возникла такая вот проблемка: не хватает около 20 мм длины валику привода вкл сцепления-возможно переварен кронштейн на раме, т.е. смещен в сторону от оси рамы, до меня(под 21 двигатель???!!!)





буду признателен за фото или эскизик данного узла

Изменено пользователем sergey78

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах






при установке М 20 на раму возникла такая вот проблемка: не хватает около 20 мм длины валику привода вкл сцепления-возможно переварен кронштейн на раме, т.е. смещен в сторону от оси рамы, до меня(под 21 двигатель???!!!)





буду признателен за фото или эскизик данного узла



У меня была такая же проблема. Расстояние было слишком велико. Я сделал все просто. Между креплением оси привода и кронштеном рамы на болты одел по 1 гайке, если правильно помню под ключ 19 мм и все собрал, с тех пор узел работает безотказно. При этом у меня стоял родной двигатель и никаких переделок не было. Возможно изначально должна стоять какая-то проставка, но она в ходе разграбления машины была потеряна.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gazon    93

Проставок там быть не должно.

При сборке-разборке (особенно на авторемонтных предприятиях) не всегда учитывают, что "Кронштейн валика выключения сцепления" и "Кронштейн валика выключения сцепления наружный" имеют разную длину.

Поэтому у кого-то может не хватить 20мм, а у кого-то валик встанет враспор.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
sergey78    0
Проставок там быть не должно.

При сборке-разборке (особенно на авторемонтных предприятиях) не всегда учитывают, что "Кронштейн валика выключения сцепления" и "Кронштейн валика выключения сцепления наружный" имеют разную длину.

Поэтому у кого-то может не хватить 20мм, а у кого-то валик встанет враспор.

У меня точно переварен-но вопрос просто смещен или еще и развернут..... Только вот теперь вопрос как он должен быть расположен(если смотреть сверху то кронштейн это как буква "П" с плечом 20 мм) если например мой развернуть на 180 град то и зазора не будет-это по фото видно...

Изменено пользователем sergey78

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Иван.    0

Привет. Очень похожая ситуация со смещением,

но у меня зачем-то переварили поперечину задней опоры двигателя ниже примерно на 1.5 см , и охолхозили его крепление , зачем ума не приложу.

И когда снимал коробку промежуточный кордан был практически в полностью зжатом состоянии,мог-ли двигатель сместится назад от черезмерного увлечения ручником ?



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gazon    93
У меня точно переварен-но вопрос просто смещен или еще и развернут..... Только вот теперь вопрос как он должен быть расположен(если смотреть сверху то кронштейн это как буква "П" с плечом 20 мм) если например мой развернуть на 180 град то и зазора не будет-это по фото видно...



Ничего не режь, не разворачивай и не вари.

Ещё раз прочти моё сообщение №3 и посмотри в моём фотоальбоме в разделе "Вид в ходе сборки".

Там на виде двигателя сверху виден весь узел подробно, видны даже добавленные мной втулки.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
