ГАЗ-69А. Автомобиль выходного дня

Рекомендуемые сообщения

Stargazer    62

Машина, о которой пойдет речь, восстанавливается не быстро.

Серьезные шаги вперед получаются лишь во время отпусков.

Она появилась несколько лет назад, а новую тему я решил создать только сейчас.

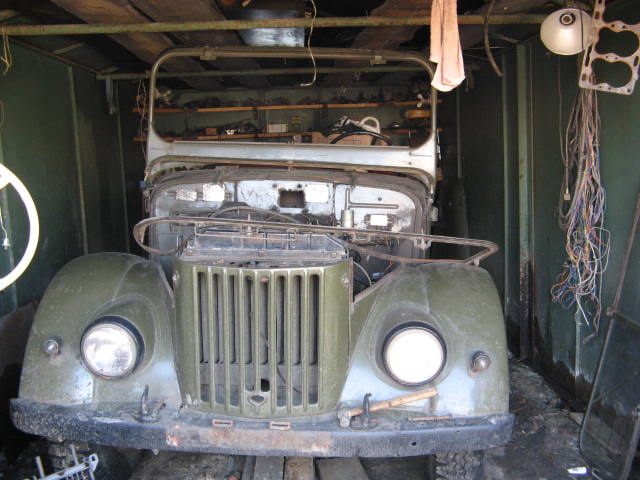

Итак, когда то она была такой:


  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Далее определились с концепцией автомобиля.

Снаружи он должен быть максимально приближен к оригиналу, за исключением ряда необходимых модернизаций, позволяющих без проблем эксплуатировать его в настоящее время, хотя каждодневно он использоваться не будет.

По агрегатам было решено использовать УАЗовские агрегаты, требующие при установке минимальных переделок.

По состоянию кузов был весьма в живом здоровом состоянии, и требовал ряда сварочных и рихтовочных работ.

Родную раму и ходовую часть решили не использовать, оставив ее просто как тележку для перегонов кузова.






Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Для восстановления арок, задних углов, полов и рундуков кузова использовалась сталь от советских трансформаторных будок.

Особенно понравилась их стойкость к коррозии и послушность к обработке.






  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Smile2    729

Молодец! Хороший подход

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

На тот момент никто не производил новодельные пороги, штампованные детали пола.

Наверное, мы поспешили...

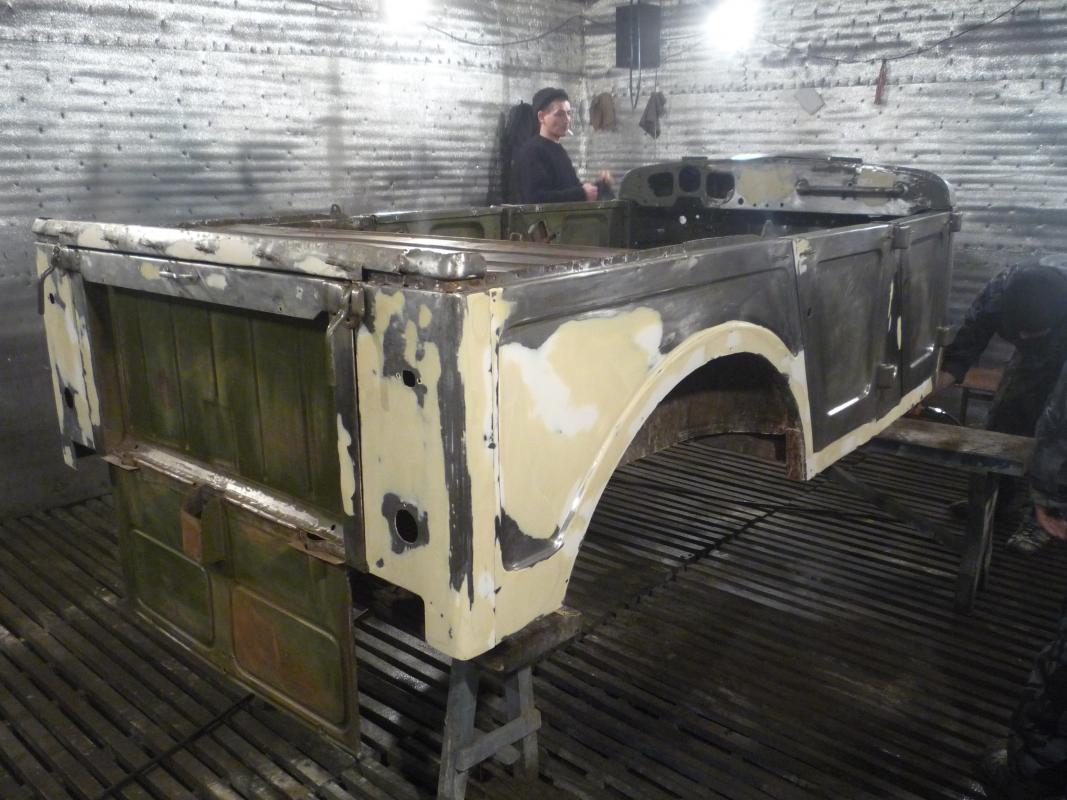

Порог требовал замены лишь слева. После всех сварочных работ принялись за рихтовку.






  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Залатаны уколхоженные отверстия в панели под приемник и Зиловские часы:


Изменено пользователем Stargazer
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Затем кузов и его элементы были загрунтованы. Грунт - Новол акриловый 4+1.










  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

После этого загрунтован финишным слоем Body. Спорное решение. Но не стали спорить с маляром...










  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Ну а дальше покраска...

Автоэмаль - Мобихел 2К Хаки 303.








  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Что касается капота, несмотря на кажущуюся идеальность при старой краске, на деле он оказался не самым ровным, и в первый раз покраска не удалась. Были видны косяки и следы от шпаклевки. Не сразу, через некоторое время был перекрашен.

Зато надпись была переделана на "ГАЗ"
Фотография капота появлялась на форуме...





  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Остальные кузовные детали после покраски отправились висеть на стенах гаража, ждать своего часа...



  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

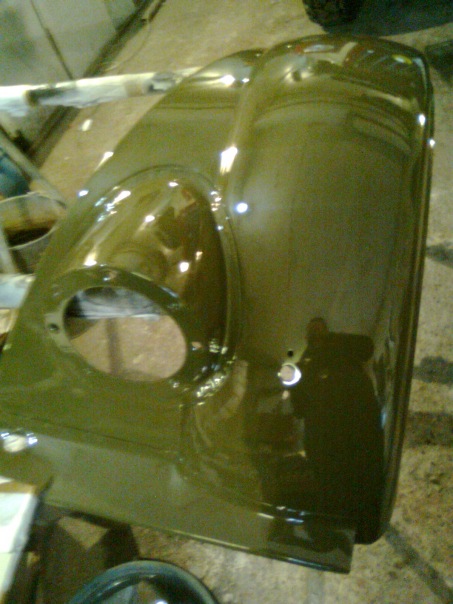

Переднего левого крыла на тот момент не было в наличии, свое родное было мятое-коцанное, и не хотелось тратить на него время.

Новое нашлось через полгода:



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

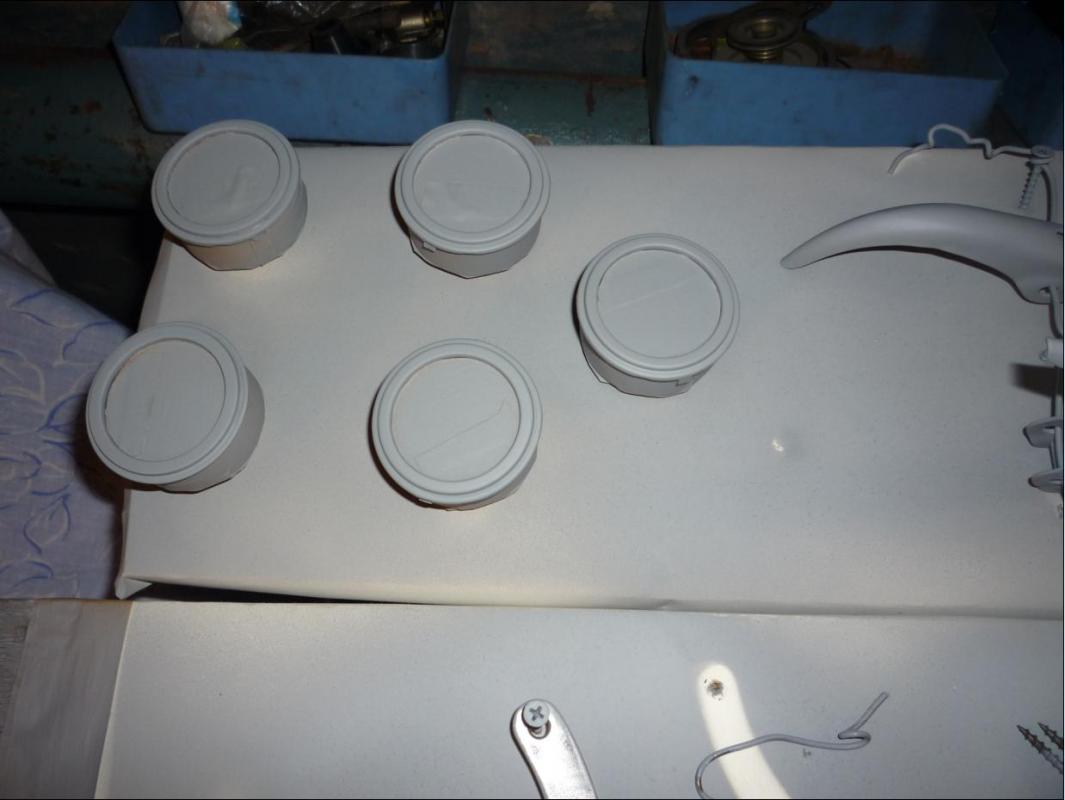

А впоследствии и сами обзавелись компрессором, краскопультом. Начали тренироваться на бамперах, подножках и прочих мелких деталях:



















Изменено пользователем Stargazer
  • Like 4

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
макс87    448

отличная работа! молодец!!!!

А спидометр не хотел бы поставить родной,до сотни???

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Амиго69    1 094

Почет и уважение!
Работа проделана большая и "колхоза" ( "кривого тюхнинга" ) не наблюдается. УАЗоагрегаты... действительно удобнее для повседневной эксплуатации ( хотя... если пробеги по асфальту не велики и скорость 60 - 70 км/ч устроит - трансмиссию ( КПП и РК ) лучше  оставить родную, на бездоре она намного лучше! ).

Изменено пользователем Амиго69

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

отличная работа! молодец!!!!

А спидометр не хотел бы поставить родной,до сотни???

Родной спидометр вроде не стыкуется с Уазовской трансмиссией?

А так есть хороший спидометр. Надо только перегнать до нуля...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Почет и уважение!

Работа проделана большая и "колхоза" ( "кривого тюхнинга" ) не наблюдается. УАЗоагрегаты... действительно удобнее для повседневной эксплуатации ( хотя... если пробеги по асфальту не велики и скорость 60 - 70 км/ч устроит - трансмиссию ( КПП и РК ) лучше лучше оставить родную, на бездоре она намного лучше! ).

Спасибо. Надо расчитывать на все случаи жизни, вплоть до дальняка....

Неважно, будет ли трансмиссия использоваться для высоких скоростей, главное, чтоб был запас достаточной мощности...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

За лето подготовлена рама.
В начале лета она была отпескоструена, дополнительно проварены швы, после чего покрыта кислотником PPG.

Спустя некоторое время начались работы по подгонке двигателя УМЗ и моноблока УАЗ.

Чтобы не транжирить тяжелые двигатель и КП, были найдены негодные блок цилиндров с колоколом и картер КП.

Получился вот такой облегченный шаблон:



Подушки двигателя вместе с приварными кронштейнами решено было использовать от 3160




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Кстати, переходная плита между КП и РК не обычная.

Она сварена из двух стандартных 469 плит.

Причиной является то, что стандартная плита потребовала бы приварки кронштейнов на раме выше по уровню, а это грозило бы подрезкой полов.

Вообще ориентировались на живой образец - ГАЗ-69 самого сварщика. Все размеры при подгонке сняты оттуда.

Сама плита, о которой речь, была изготовлена им же более 20 лет назад и успела поездить на другой машине.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Молодцы. работа действительно проделана большая. Вот и я свой кузов сварил, а потом появились новодельные пороги. Да и вообще столько железа кузовного появилось. жалко что поздно. Насколько все могло быстрее и лучше.



 После грунта задули еще и Боди.   Это жидкая финишная шпаклевка, правильно понимаю?  Действительно неоднозначно. Есть сторонники и противники этого.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Для установки телескопов заказал и купил заводские приварные передние кронштейны от 469.

Задние изготовлены на токарном станке из болванок, дополнительно усилены на раме (об этом ниже).

Они приварены параллельно назад, как на ГАЗелях, а не как обычно поперек:



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62





После грунта задули еще и Боди.   Это жидкая финишная шпаклевка, правильно понимаю?  Действительно неоднозначно. Есть сторонники и противники этого.

Вроде это был обычный Боди 992. В тот момент я не сильно разбирался в них.

Сейчас я бы лучше еще 2 слоя Новола пустил бы с вышкуриванием...



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Как я писал выше, рама подверглась сварочным работам.

Удалены штатные кронштейны двигателя, которые до нас были слегка уколхожены, поперечина под колоколом сцепления....



При подгонке шаблона двигателя также наживили на раму старую рулевую колонку с редуктором, на блок наживили крышку распред. шестерни (на фото отсутствует), чтобы убедиться, не будут ли они друг другу мешать...





Изменено пользователем Stargazer
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Кронштейны крепления плиты КП были спилены с негодной 469-й рамы.

Без переделок не подошли, пришлось подрезать и переваривать - плоскости не совпадали...



Один из кронштейнов двигателя 3160 тоже пришлось нарастить. Расстояние между лонжеронами рам ГАЗ-69 и УАЗ несколько отличается...









  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Stargazer    62

Свозил на пескоструйку мосты, прокладки стремянок и тормозные диски.
Передние будут одноцилиндровые, такие же как и задние...



Загрунтовано и окрашено. По краске решил ограничиться черным Мобихелом





Изменено пользователем Stargazer
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
