Виктор 59

Новодел кузовных деталей из Перми

287 сообщений в этой теме

Тема переехала отсюда: http://www.gaz69.ru/ipb/topic/124838-novodel-iz-permi/?p=433669. Там можно прочитать отзывы.



В процессе восстановление кузова 8-местки, а также по пожеланиям владельцев Ашек были освоены (и еще осваиваются) новодельные элементы кузовов ГАЗ 69 и ГАЗ 69А.

Элементы изготовлены по чертежам, разработанным по обмерам деталей реальных кузовов. При этом делались уточнения и доработки в т.ч. с учетом "внедрения" новодела при ремонте кузова. Некоторые детали получились практически один-в-один, другие - приближены к оригиналу с учетом технологических особенностей изготовления. Толщина стали как в оригинале, за редким исключением (из более толстого металла, например пол).



Детали отправлю из Перми ТК "Энергия", "ПЭК" и "Деловые линии".



Ниже приведен перечень освоенных деталей. Также в самой в теме далее могут быть добавлены новые изделия.



1. Наружный и внутренний пороги ГАЗ 69/69а 2800/3100 р
2. Поперечный лонжерон короткий (левый) ГАЗ 69 1000 р.

3. Часть большого поперечного лонжерона (левая сторона) с крышкой (ремкомплект) ГАЗ 69 1400 р
4. Большой поперечный лонжерон с кронштейном крепления сиденья и крышкой ГАЗ 69 2800 р
5. Продольный «кривой» лонжерон (левый) под сварку + 2 вставки ГАЗ 69 2100 р

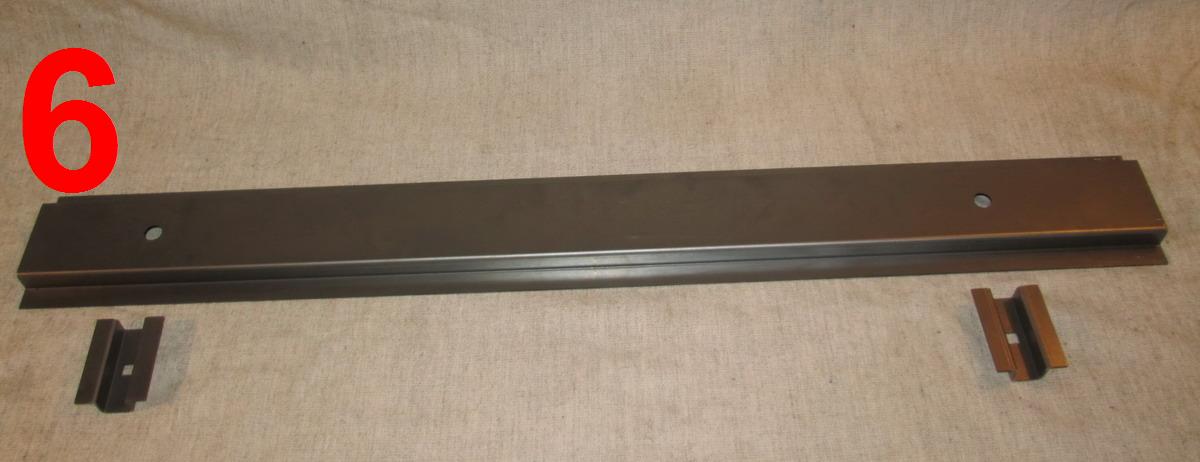

6. Продольный «прямой» лонжерон (правый) + 2 вставки ГАЗ 69 1500 р
7. Пол грузового отсека 2 мм профильный ГАЗ 69 4100 р
8. Задние углы пола (за крыльями в рундуках, правый/левый) из 2-х элементов + вставка ГАЗ 69 1200 р/сторона
9. Усилитель пола грузового отсека передний + 2 кронштейна + 2 вставки ГАЗ 69 1800 р
10. Усилитель пола грузового отсека средний фигурный + 2 шайбы-вставки ГАЗ 69/69а 1800 р
11. Усилитель пола задний составной из 2-х элементов ГАЗ 69/69а 1300 р
12. Фрагмент (нижняя часть 70 мм) наружной угловой панели у водительской двери ГАЗ 69 500 р
13. Перегородка ящика АКБ на ГАЗ 69. В прямом виде  600 р
14. Поперечный лонжерон короткий (правый) ГАЗ 69/69а 1000 р
15. Задние углы кузова + шайбы-усилители отверстий + пластина на нижний угол ГАЗ 69/69а. 4000 р за пару.
16. Заготовка для подкрылка заднего ГАЗ 69. Правый/левый.  1100 р/шт.

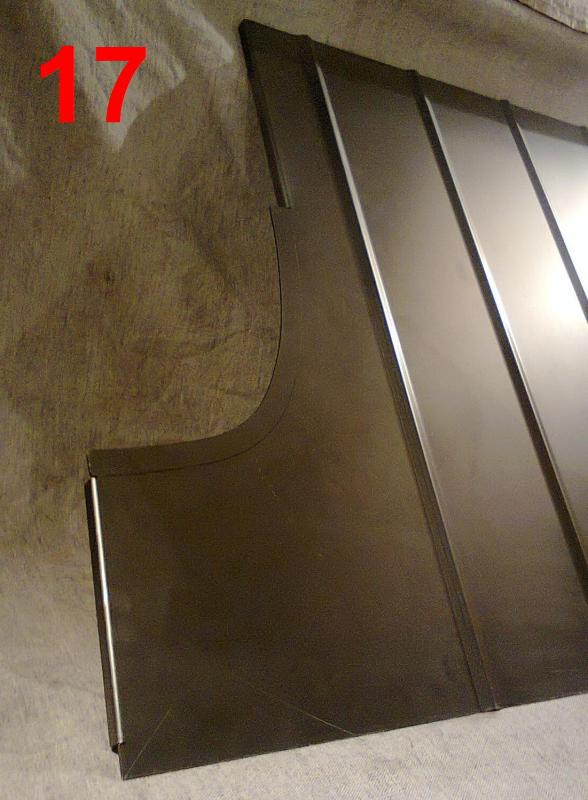

17. Пол багажника ГАЗ 69а. 3200 р.
18. Задние углы пола совместно с задним порогом-усилителем пола ГАЗ 69/69а. 2500 р/комплект. Пластина с круглым отверстием слева вверху (18а) только на 8-местку (+500 р/сторона).

19. Стойки к задним угловым панелям кузова. Правая и левая. С пластинами-усилителями верхних отверстий. 400 р/сторона

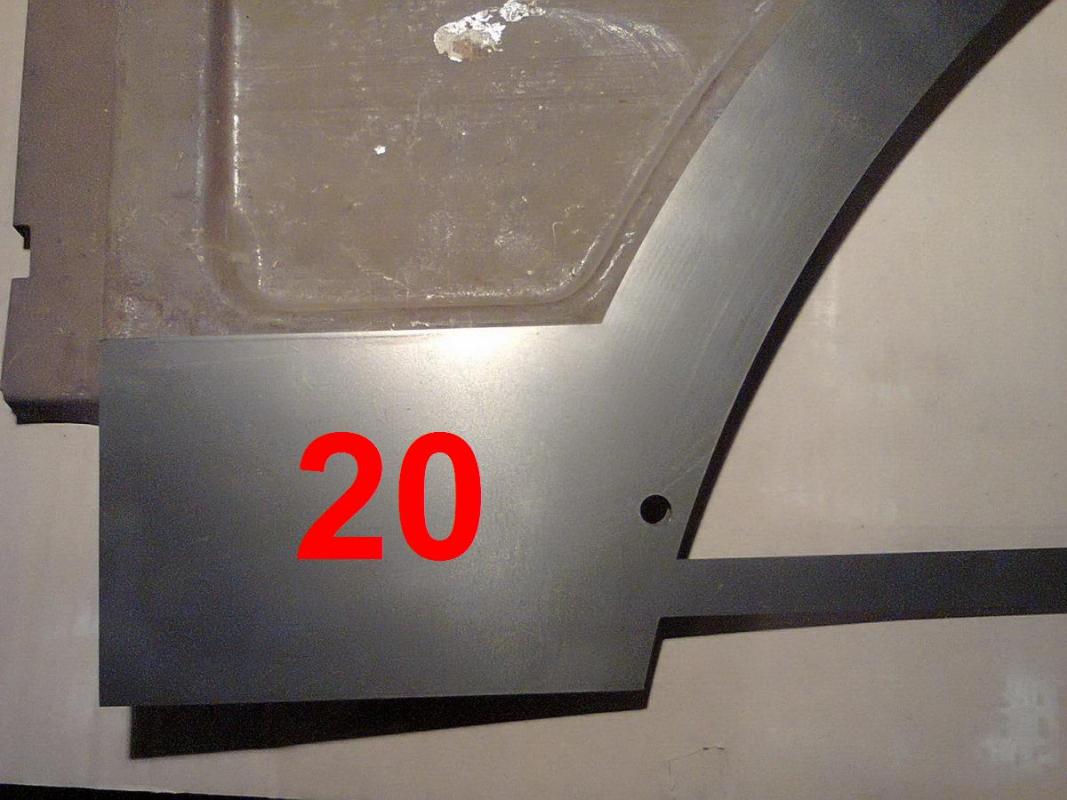

20. Ремкомплект боковин кузова ГАЗ 69 (только ободок и нижняя часть) 1300 р/сторона

21. Поперечный лонжерон короткий (левый) ГАЗ 69а 800 р

22. Ремкомплект боковин кузова ГАЗ 69а (только ободок и нижняя часть) 1300 р/сторона



post-24598-0-15702700-1417452081_thumb.jpgpost-24598-0-10188600-1417452098_thumb.jpgpost-24598-0-33081100-1417452103_thumb.jpgpost-24598-0-62117700-1417452118_thumb.jpgpost-24598-0-34591200-1417452128_thumb.jpgpost-24598-0-55320300-1417452134_thumb.jpgpost-24598-0-56443100-1417452155_thumb.jpgpost-24598-0-89495300-1417452219_thumb.jpgpost-24598-0-81672600-1417452319_thumb.jpgpost-24598-0-92529600-1417452428_thumb.jpgpost-24598-0-22093200-1417452452_thumb.jpgpost-24598-0-43937900-1417452524_thumb.jpgpost-24598-0-36722200-1417452672_thumb.jpgpost-24598-0-47032300-1417452898_thumb.jpgpost-24598-0-18388700-1417452968_thumb.jpgpost-24598-0-43311800-1417453458_thumb.jpgpost-24598-0-85217200-1417458050_thumb.jpgpost-24598-0-00511200-1417458067_thumb.jpgpost-24598-0-94415500-1417458079_thumb.jpgpost-24598-0-81376600-1417458102_thumb.jpgpost-24598-0-02233100-1417458120_thumb.jpgpost-24598-0-03592600-1418222040_thumb.jpgpost-24598-0-45264300-1418222047_thumb.jpgpost-24598-0-36173800-1418918558_thumb.jpgpost-24598-0-95176000-1418999656_thumb.jpg

У поз. 20 b 22 боковина кузова приведена только в качестве примера и не продается!



Изменено пользователем Виктор 59

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добавил поз. 20.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую  Вас, подошло время продолжать и поэтому позвольте сделать заказ  : 2- для газ 69 , 14,13,17, 18а-2шт, и11 либо 18 тут что посоветуете как грамотно состыковать с 17.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую  Вас, подошло время продолжать и поэтому позвольте сделать заказ  : 2- для газ 69 , 14,13,17, 18а-2шт, и11 либо 18 тут что посоветуете как грамотно состыковать с 17.

Отписал в личку.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отвечая на вопрос выкладываю фото сборки пола багажника на Ашку с задним порогом-усилителем:


Зеленой линией отмечен "запас" в 20 мм, который нужно отрезать. Соответственно вся поз. 18 сдвинется вперед на 20 мм.

P.S. На данных фото не поставил вставку, что бы не загромождать фото. См. полное фото поз. 18 в 1 посте.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

скиньте размера поз №7

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

скиньте размера поз №7

Пол грузового отсека на 8-местку:

ширина 1070 мм

длина 1400 мм (с небольшим запасом порядка 25-30 мм)

толщина металла 2 мм

высота ламелей 5 мм

ширина ламелей 20 мм

вес 25 кг :)

Изменено пользователем Виктор 59

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

тогда бронь поз 7

и поз 19-2шт!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

тогда бронь поз 7

и поз 19-2шт!

В личку напишу

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

В первый пост добавил фото ремкомплекта боковины - поз. 20.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Размеры детали "Ремкомплект боковины", поз. 20


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах



Тема переехала отсюда: http://www.gaz69.ru/ipb/topic/124838-novodel-iz-permi/?p=433669. Там можно прочитать отзывы.



В процессе восстановление кузова 8-местки, а также по пожеланиям владельцев Ашек были освоены (и еще осваиваются) новодельные элементы кузовов ГАЗ 69 и ГАЗ 69А.

Элементы изготовлены по чертежам, разработанным по обмерам деталей реальных кузовов. При этом делались уточнения и доработки в т.ч. с учетом "внедрения" новодела при ремонте кузова. Некоторые детали получились практически один-в-один, другие - приближены к оригиналу с учетом технологических особенностей изготовления. Толщина стали как в оригинале, за редким исключением (из более толстого металла, например пол).



Детали отправлю из Перми ТК "Энергия", "ПЭК" и "Деловые линии".



Ниже приведен перечень освоенных деталей. Также в самой в теме далее могут быть добавлены новые изделия.



1. Наружный и внутренний пороги ГАЗ 69/69а 2800/3100 р

2. Поперечный лонжерон короткий (левый) ГАЗ 69 1000 р. ГАЗ 69а 800 р

3. Часть большого поперечного лонжерона (левая сторона) с крышкой (ремкомплект) ГАЗ 69 1400 р

4. Большой поперечный лонжерон с кронштейном крепления сиденья и крышкой ГАЗ 69 2800 р

5. Продольный «кривой» лонжерон (левый) под сварку + 2 вставки ГАЗ 69 2100 р

6. Продольный «прямой» лонжерон (правый) + 2 вставки ГАЗ 69 1500 р

7. Пол грузового отсека 2 мм профильный ГАЗ 69 4100 р

8. Задние углы пола (за крыльями в рундуках, правый/левый) из 2-х элементов + вставка ГАЗ 69 1200 р/сторона

9. Усилитель пола грузового отсека передний + 2 кронштейна + 2 вставки ГАЗ 69 1800 р

10. Усилитель пола грузового отсека средний фигурный + 2 шайбы-вставки ГАЗ 69/69а 1800 р

11. Усилитель пола задний составной из 2-х элементов ГАЗ 69/69а 1300 р

12. Фрагмент (нижняя часть 70 мм) наружной угловой панели у водительской двери ГАЗ 69 500 р

13. Перегородка ящика АКБ на ГАЗ 69. В прямом виде  600 р

14. Поперечный лонжерон короткий (правый) ГАЗ 69/69а 1000 р

15. Задние углы кузова + шайбы-усилители отверстий + пластина на нижний угол ГАЗ 69/69а. 4000 р за пару.

16. Заготовка для подкрылка заднего ГАЗ 69. Правый/левый.  1100 р/шт.

17. Пол багажника ГАЗ 69а. 3200 р.

18. Задние углы пола совместно с задним порогом-усилителем пола ГАЗ 69/69а. 2500 р/комплект. Пластина с круглым отверстием слева вверху (18а) только на 8-местку (+500 р/сторона).

19. Стойки к задним угловым панелям кузова. Правая и левая. С пластинами-усилителями верхних отверстий. 400 р/сторона

20. Ремкомплект боковин кузова ГАЗ 69 (только ободок и нижняя часть) 1300 р/сторона



attachicon.gif-01.JPGattachicon.gif-02.JPGattachicon.gif-03.JPGattachicon.gif4-.jpgattachicon.gif5-.jpgattachicon.gif6-.jpgattachicon.gif-07.JPGattachicon.gif8-.jpgattachicon.gif-06-.jpgattachicon.gif11-.jpgattachicon.gif-12.JPGattachicon.gif13-.jpgattachicon.gifФото1586.jpgattachicon.gifФото1657-1.JPGattachicon.gif16.JPGattachicon.gif16--.jpgattachicon.gif-Фото1695.jpgattachicon.gif-Фото1696.jpgattachicon.gif-Фото1688.jpgattachicon.gif-Фото1694.jpgattachicon.gif-Фото1702.jpgattachicon.gifФото1728-.jpgattachicon.gifФото1730-.jpg

У поз. 20 боковина кузова приведена только в качестве примера и не продается!



Только заметил, молодцы!!!!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

нужна 1 позиция на 69

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Размеры детали "Ремкомплект боковины", поз. 20

attachicon.gifРемкомплект боковины.jpg

Класс! Виктор, планируете ли Ремкомплект боковин кузова ГАЗ 69А? :rolleyes:

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно сделать. Пишите в личку, обсудим.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сегодня детали уехали в

в Воронеж к Sirius

в Ульяновск к Алексей Попович

в Краснодар к ALEK23

в Красноярск к Ligas

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понимаю что уже совсем скоро можно будет делать,(собирать),новые кузова,(лодки), на наши любимые Газики?!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я так понимаю что уже совсем скоро можно будет делать,(собирать),новые кузова,(лодки), на наши любимые Газики?!

Ну об этом тут на форуме есть отдельная тема... :)

А вообще, думаю, полезнее было бы заниматься не изготовлением новых кузовов, а в восстанавливать существующие, возвращать их к жизни... А их еще сколько угодно...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну об этом тут на форуме есть отдельная тема... :)

А вообще, думаю, полезнее было бы заниматься не изготовлением новых кузовов, а в восстанавливать существующие, возвращать их к жизни... А их еще сколько угодно...

Вот как раз у меня есть нечто похожее на лодку от Ашки, по этому и вопрос.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Нечто"? Это уже интересно :) Макс, а можно взглянуть на это "нечто"? Может в личку?

только здесь давайте сильно не удаляться от темы... :)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Засорять тему не будем, от моего кузова одно название осталось.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

На Ашку добавил позицию 21

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добавил позицию 22 тоже на Ашку

Вот её размеры:


Изменено пользователем Виктор 59

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

поз. 22 уехала к cdby21

поз 18 уехала Ligas

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
