Устройство замка зажигания ГАЗ-АА ; ГАЗ-67

29 сообщений в этой теме

Привет.
Вот приобрёл по случаю... (1940 года изготовления )

Подскажите, как оживить ? У кого какой опыт есть ? Разбирать конечно не хочется...может в керосине отмочить? А ключ подобрать или все таки придется ковырять ? И каким образом на панели приборов крепится ?



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот человек поделился своим опытом :

 Берешь лист бумаги белой и только белой и начинаешь вынимать запчасти. Держишь в одной руке, второй вынимаешь складываешь в порядке вынимания. Смотри не поменяй руки, особенно в момент разборки шифра (золотое правило!). Хотя посмотришь на шифр может и не придется разбирать его. тогда просто хорошо промой очистителем карбюратора, просуши капни масла. остальное (особенно корпус) в ультразвуковую ванну, но после удаления обломанных винтов и нарезанных новых резьб. И все. После мойки по капле масла везде и сборка в обратной последовательности с заменой дателек (я главную пружину заменил). Скобу, если понадобиться, (понадобиться!) из сталистой пластинки согнул. Хотя можно и из крепления вентилятора процессора сделать. Удачи.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

На первом фото стопорный штифт, его нужно вынуть.

Такой же на ВАЗовском замке. Мы в ТМП, подпиливали корпус ножовочным полотном, с заходом на штифт, и поддевали его отверткой.

Тут такой способ не годится. По этому штифт нужно сверлить (БОЖЕУПАСИНЕВЫСВЕРЛИВАТЬ сверло убежит с твердого металла в мягкий) сверлить тоненьким сверлом 1,5-2мм, и нарезать в нем резьбу, авось вынется.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

На первом фото стопорный штифт, его нужно вынуть.

Такой же на ВАЗовском замке. Мы в ТМП, подпиливали корпус ножовочным полотном, с заходом на штифт, и поддевали его отверткой.

Тут такой способ не годится. По этому штифт нужно сверлить (БОЖЕУПАСИНЕВЫСВЕРЛИВАТЬ сверло убежит с твердого металла в мягкий) сверлить тоненьким сверлом 1,5-2мм, и нарезать в нем резьбу, авось вынется.



Спасибо за хороший совет !

Как я понимаю, штифт держит шифр. Вытащив штифт , вытащим шифр вперёд. Но остаётся плата с контактами а её можно вытащить только со стороны крышки ? Я правильно понял ?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Судя по внешнему виду начинать надо с керосина! Попадались копаные замки в гораздо худшем состоянии, и то керосин выручал! А ключ подобрать к газовскому замку дело простое.

Я со своим замком так и поступил. Результатом доволен!

Кстати, а где на Вашем замке пробит 1940 год?

Изменено пользователем dud67
2 пользователям нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо за хороший совет !

Как я понимаю, штифт держит шифр. Вытащив штифт , вытащим шифр вперёд. Но остаётся плата с контактами а её можно вытащить только со стороны крышки ? Я правильно понял ?

Я вижу фото с двух сторон, а нужно с шести.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Крышка зачетная! Ни разу такие не попадались...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот пока так. Выкрутил обрубок защиты.

Грусть печаль... Чекан, нужно изготовить, что бы прилегал плотно и аккуратно, к местам которые обжаты. И стучать. Стучать без силы совсем. Долго и нудно. Металл что и пластилин, течет точно так же. Вот его и нужно заставить перетекать, а не рвать кристаллическую решетку. Думаю что за пару часов можно управиться. Почему пара. Потому что не обязательно после каждого удара лицезреть результат. По микрончику.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Stutshats po staromu shpialteru - ???? Opasno!

U svoego po krai krishki ostorozno otrezal sruki i posle sborki postavil na epoksidku.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ключики нужны? Меняю. 89503484488 или в личку.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вот как потом крышку крепить обратно ?

На скобу, клей или обжим ? Что лучше ?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Obesnil vishe. :( Na foto pokazano kak vigledit. Stoit uze neskolko let.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую.

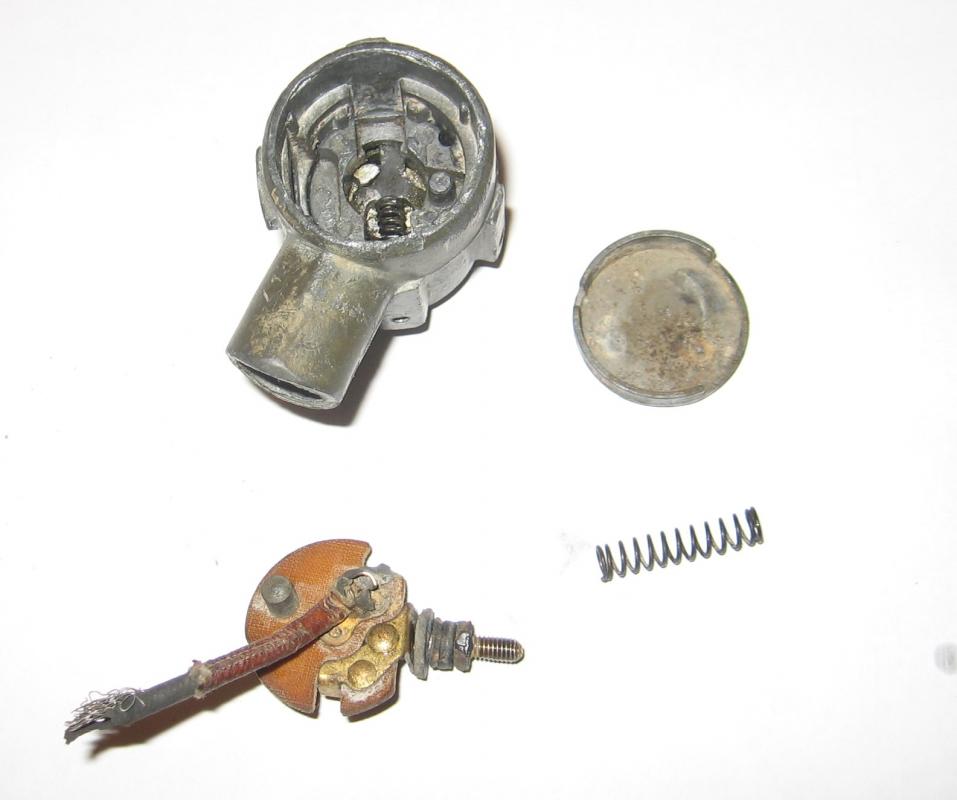

К большому сожалению, без вскрытия крышки не обойтись... Аккуратно обстучал обжим крышки и снял её. Далее извлек плату с контактами. Вообще то при исправном замке и наличии ключа ,личинка с шифром извлекается со стороны ключа. Но так как весь механизм был в окислах пришлось немного ему помочь со стороны платы контактов. И это единственный способ при закисшем механизме !
Далее:
1) извлекаем шилом или отвёрткой пружину стопора.
2) извлекаем колпачок пружины стопора.
3) переводим стопор в противоположное положение (чтоб вывести язычек стопора из паза).
4) извлекаем личинку с шифром.

Далее будет стадия подбора ключа... (на фото видно место расположения номера шифра )










3 пользователям нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продолжаем разборку.Случайно ключик подошел и помог вытащить личинку (некоторые пластины шифра были "залипшие"). Личинка вытаскивается в сторону стопорной пластины (внутрь замка). Других фиксаторов личинки кроме пластины нет. Пружины пластин шифра просевшие, надо бы их заменить. От чего можно взять? От современных автомобильных замков подходят пружинки ?



 P.S.

Ключ нужен обязательно ! Иначе личинку не повернуть ! А если личинка не повернута то не вытащить стопорной пластины ! Личинка с шифром вытаскивается в сторону внутренностей замка и держит её только эта пластина ну и шифр под ключом конечно… Тут получается замкнутый круг: если бы не было пластины, личинка просто вытаскивается во внутрь. Но форма пластины сделана таким образом, что выступ личинки мешает просто вынуть её. Чтоб это сделать, личинку надо немного повернуть. А повернуть можно только с ключом… А ключ надо подбирать и отмачивать пластины шифра, чтоб они двигались. Иначе их можно испортить (они из латуни).






Изменено пользователем Газ-67 Калуга
1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продолжаем ремонт.
Друг отдал неисправный замок зажигания от современного ГАЗ-УАЗ.
При разборке личинки выяснилось :
1. толщина пластин шифра в современных замках немного меньше.
2. форма "носика" под пружину разная.
3. пружинки одинаковые и там и там.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пластина шифра называется цугалик.

Всетаки у нас технический форум так и надо выражатся техническим языком.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Точно такое же устройство у "личинок" дверных замков. Разная форма "клювиков" видимо связана с желанием конструкторов уменьшить площадь контакта с ключом. По сути то, геометрия в точках приложения, одинаковая.

1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подумал что сказал глупость и сделал для тебя геометрическое сравнение современной детали и оригинальной.


А форма "клюва" видимо что бы пружинка не "играла".

Изменено пользователем Артём39
1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

К примеру на ЗИЛе, это назвали "Пластиной запорной" из Альбома чертежей ЗИЛ-164 ч.3






там же есть таблица ключей. Чуть позже выложу.


1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если будет хоть один размер, смогу начертить. Еще нужно обмер глубины, впадин на одном ключе. Можно будет вырезать на лазере у рекламщиков

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Таблица ключей на примере ЗИЛ-164,157







Вечером посмотрю что у меня есть по замку зажигания от Мки (М1)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

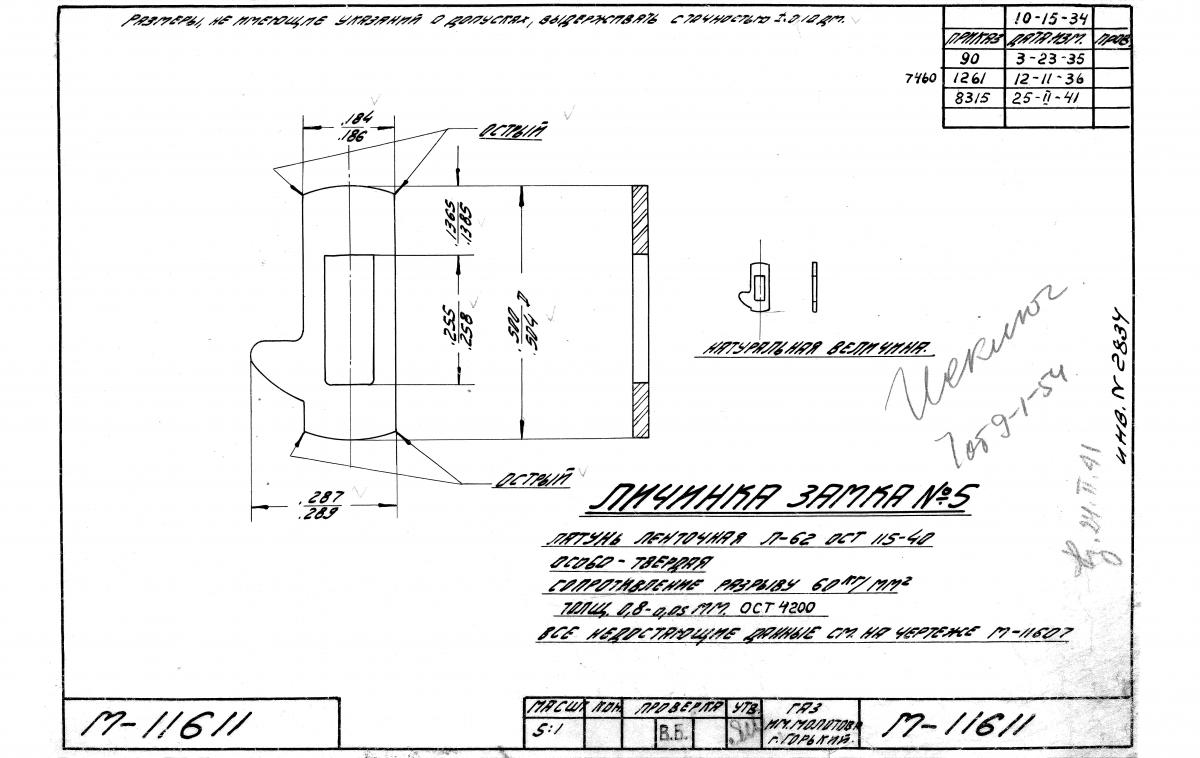

Вот что удалось найти по Мке. В принципе зная размер пластин и размеры выточек в ключе, не трудно определить какая выточка под какую пластину. Соответственно не сложно будет сделать ключ.








Изменено пользователем Серега_69
1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Усе в дюймах!
С 1866 года по 1958 был равен 2,54000508 см. Теперь просто 25,4 см

Но тут где мелкие размеры, они в в Mill это 1/1000 дюйма А еще есть Микродюйм...

Привыкнуть нужно что бы считать.

Есть в ютубе один русский который станочником стал там. Вот он с трудом в обратку переводит. Привык.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах



"....Но тут где мелкие размеры, они в в Mill это 1/1000 дюйма ..."



Вполне возможно,но судя по записи о требованиях к неуказанным оклонениниям, то там речь идет только о дюймах, вряд ли будут давать такие допуски грубые для Mill, при таком соотношении долей дюйма.
