опознание с возможной продажей.

[Людвиг 6]

Маркировка вроде у всех одинакова,

А так ставлю на ребро, на ровном месте, совмещаю метки на зубьях, а проточки под шпонку не сходятся, получается смешение на ширину шпонки

[gaz69-68 769]

Забронирую ту шестерню, которая не сходится, вдруг 21Б, хотя маркировки краской не наблюдаю.

Изменено 13 сентября 2018 пользователем gaz69-68

[Людвиг 6]

1 минуту назад, gaz69-68 сказал:

Забронирую ту шестерню, которая не сходится, вдруг 21Б, хотя маркировки краской не наблюдаю.

хорошо, а как точнее проверить??

[gaz69-68 769]

Сфотографируйте шестерни  с линейкой приложенной к пазу в строну риски.

Линейку лучше положить вдоль оси паза и отверстия

Изменено 13 сентября 2018 пользователем gaz69-68

[Людвиг 6]

1 минуту назад, gaz69-68 сказал:

Сфотографируйте шестерни  с линейкой приложенной к пазу в строну риски.

хорошо попробуем сфоткать с линейкой, но завтра после работы.сейчас у нас ночь уже.

Где то в интернете я такое фото с линейкой вроде видел

[gaz69-68 769]

Вот например

[Тундай 27]

Только что, Людвиг сказал:

хорошо попробуем сфоткать с линейкой, но завтра после работы.сейчас у нас ночь уже.

Где то в интернете я такое фото с линейкой вроде видел

если есть еще что то такое то то же интересно

[Людвиг 6]

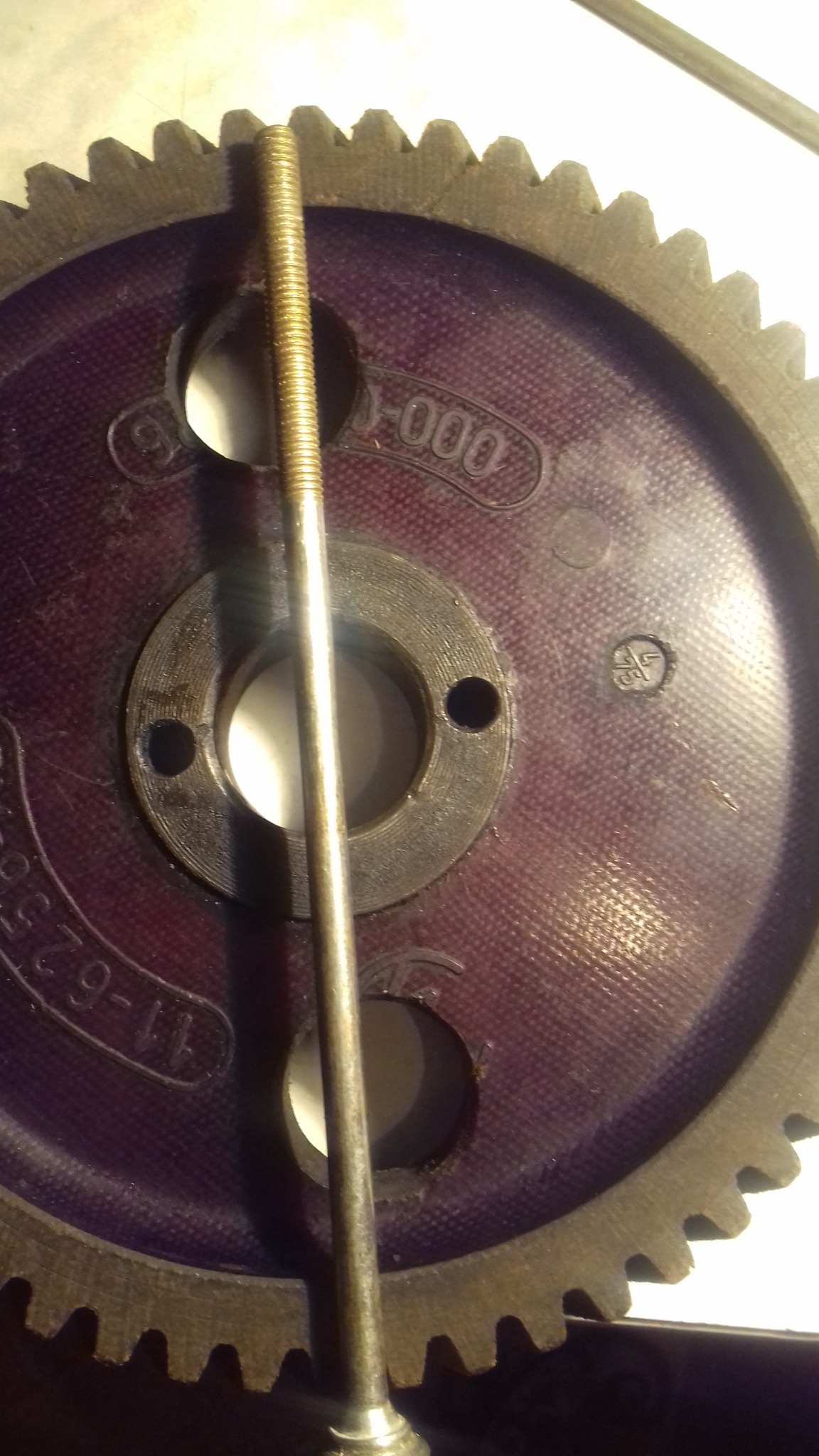

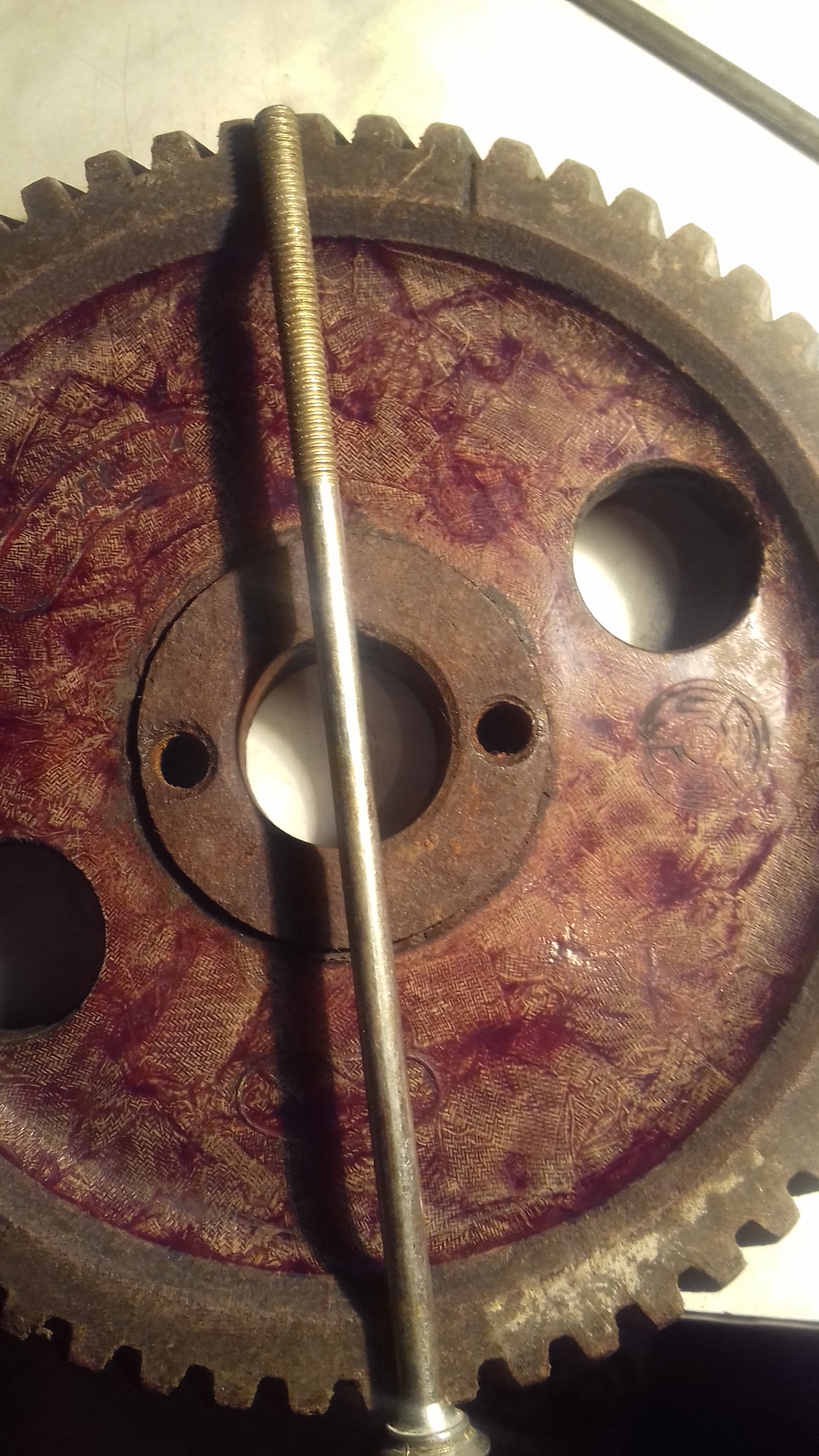

Линейка широкая, попробовал шурупом вроде всё правильно 3 зуба остаётся,

Потом опять совместил метки вставил в зубья гвоздь где метки и напротив через 180 градусов,получилось ровно сфоткал пазы, на фото видно что получилось.

Может так должно быть? допуски или ещё что?

Изменено 14 сентября 2018 пользователем Людвиг
слово не правильно было

[Die Hard 120]

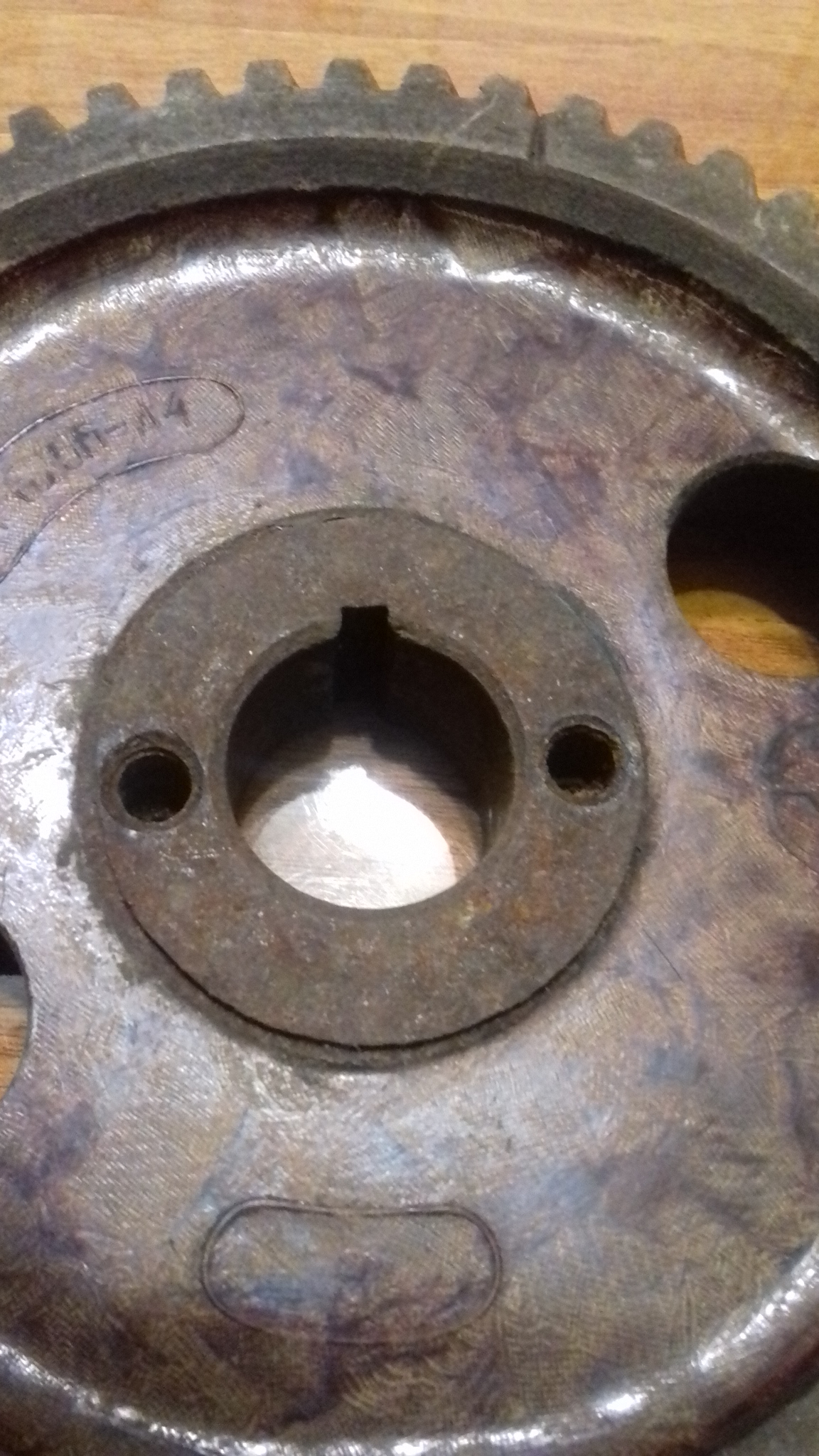

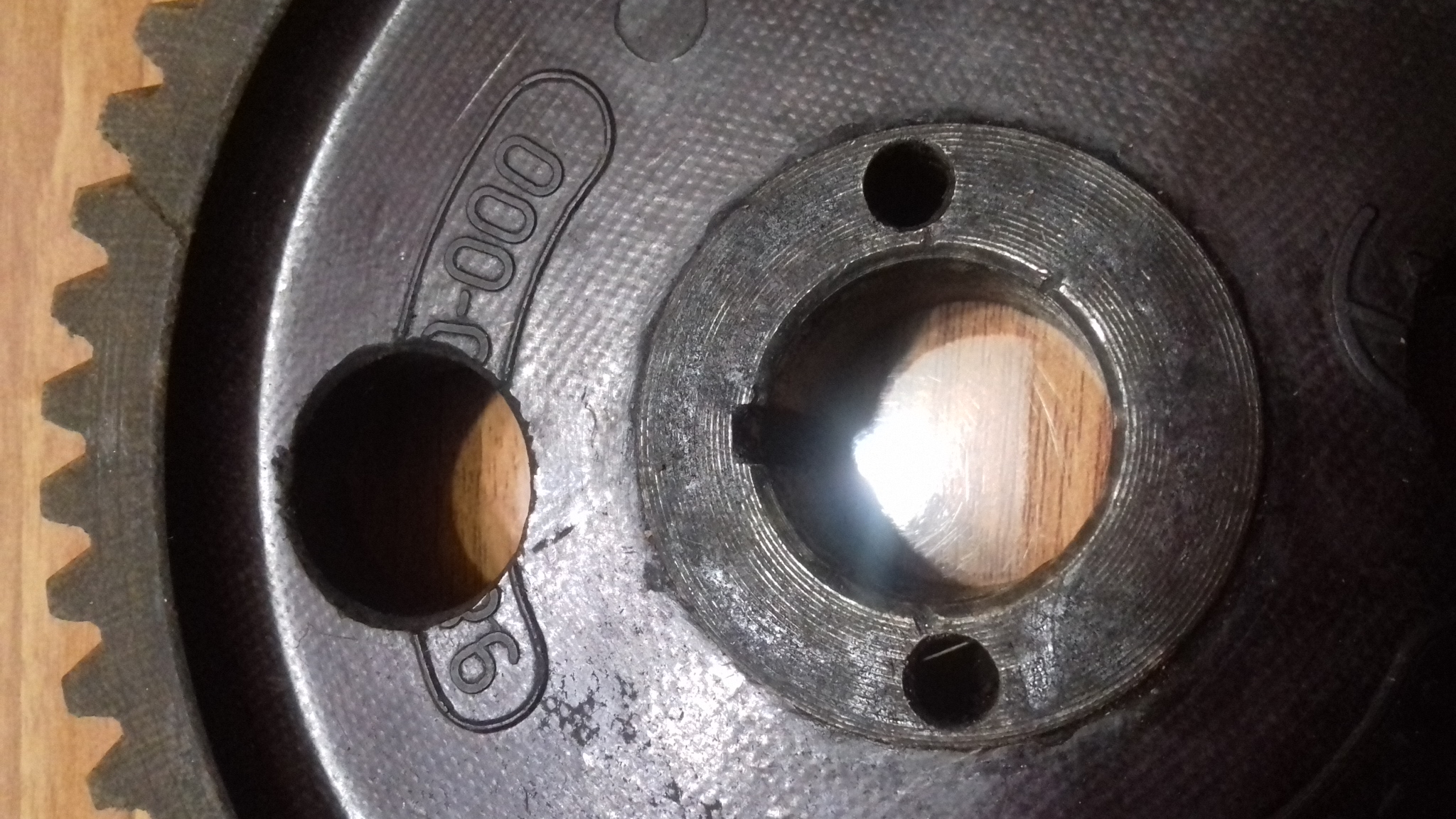

Лучше сделать фото каждой шестеренки без шурупа,он только мешает.

[Людвиг 6]

17 минут назад, Die Hard сказал:

Лучше сделать фото каждой шестеренки без шурупа,он только мешает.



[Die Hard 120]

Две верхние М-20. На нижнем фото не понятно,вроде похожа на 21Б.

[gaz69-68 769]

по моему все шестерни одинаковы.

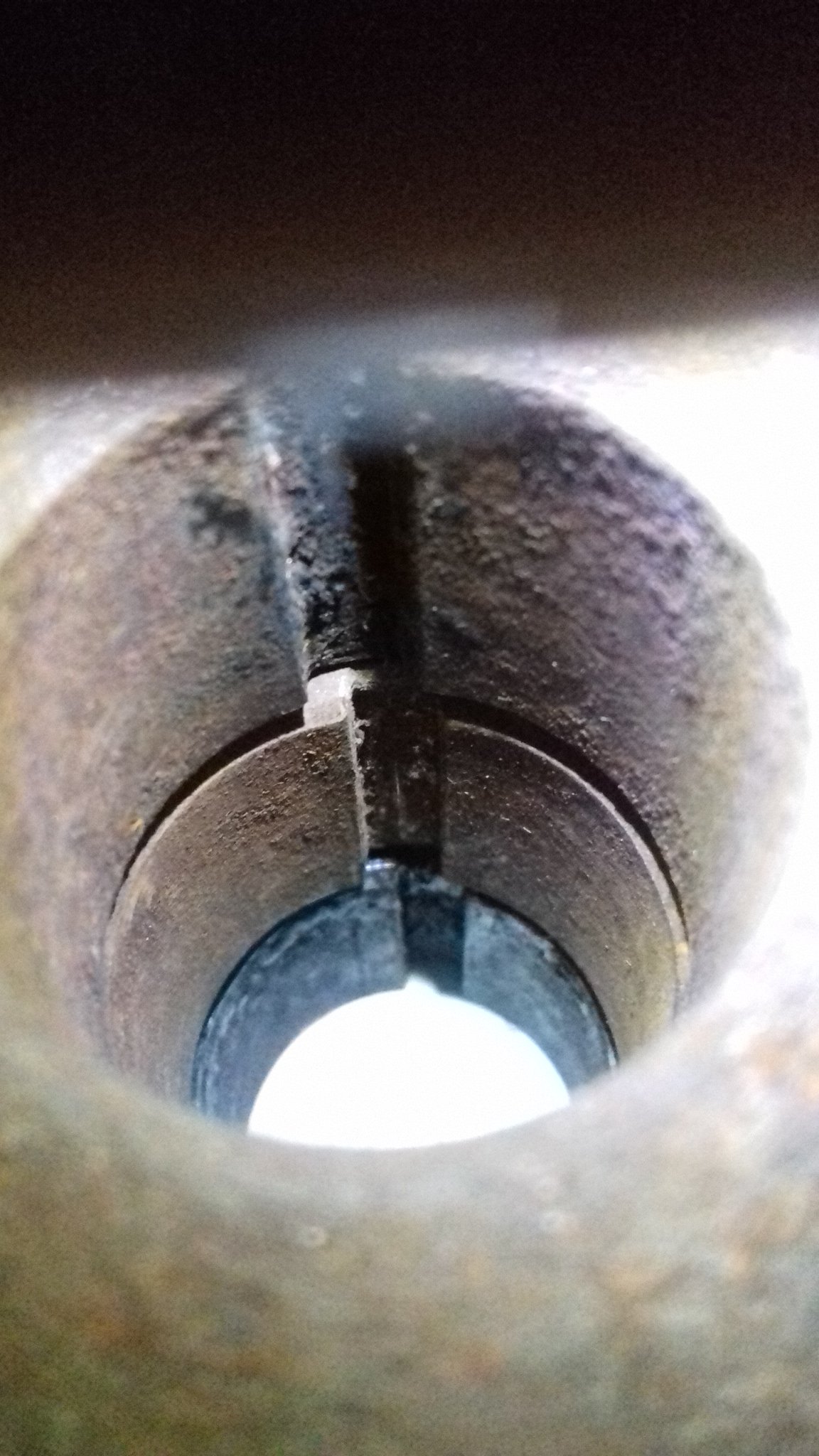

Может лучше положить их друг на друга совместив пазы, и сфоткать зубья по венцу в районе меток. Нижние кромки каждой шестерни должны совпасть с нижними соседней шестерни. Верхние с верхними.

[Тундай 27]

наверное проще сделать новый паз как положено чем гадать она или не она  )

[Людвиг 6]

13 часов назад, gaz69-68 сказал:

по моему все шестерни одинаковы.

Может лучше положить их друг на друга совместив пазы, и сфоткать зубья по венцу в районе меток. Нижние кромки каждой шестерни должны совпасть с нижними соседней шестерни. Верхние с верхними.

Послушался ВАШЕГО совета, в итоге у меня получилось что они все разные ( вроде всё правильно сделал ) самая нижняя на фото эта та шестерня которая тёмная.

Бумага это метки на шестерни

[gaz69-68 769]

Все одинаковые

[Людвиг 6]

9 часов назад, Тундай сказал:

наверное проще сделать новый паз как положено чем гадать она или не она  )

А зачем паз новый делать? не проще метку другую сделать?

[Тундай 27]

11 минут назад, Людвиг сказал:

А зачем паз новый делать? не проще метку другую сделать?

21б  смещение меньше чем на зуб, другая метка не катит....

[Людвиг 6]

2 минуты назад, Тундай сказал:

21б  смещение меньше чем на зуб, другая метка не катит....

Спасибо за ответ, я не знал.

Если меньше чем на зуб, тогда от метки должно быть не 4 а 3.5 зуба?

если это так? то одна из этих может быть такой на фото верхняя я так и не подогнал паз он оказался смещённым немного, я его крутнул чуть чуть , чтобы зубья совпали,  если пазы совместить то разница в метках получается на пол зуба,

Это всё примерно как бы точнее проверить? просто уже любопытно стало
