Людвиг

опознание с возможной продажей.

Рекомендуемые сообщения

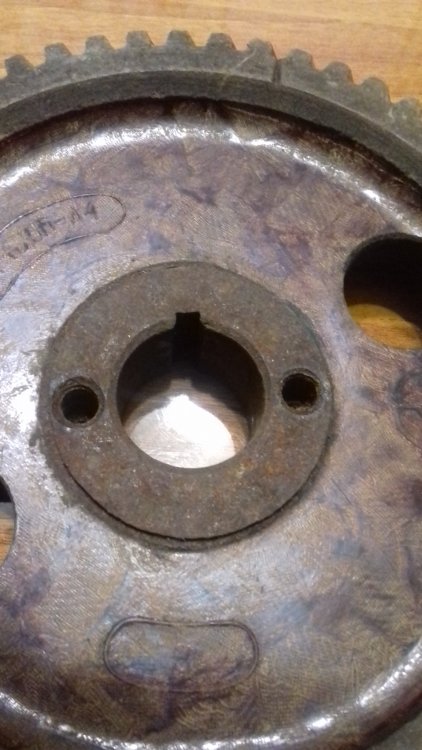

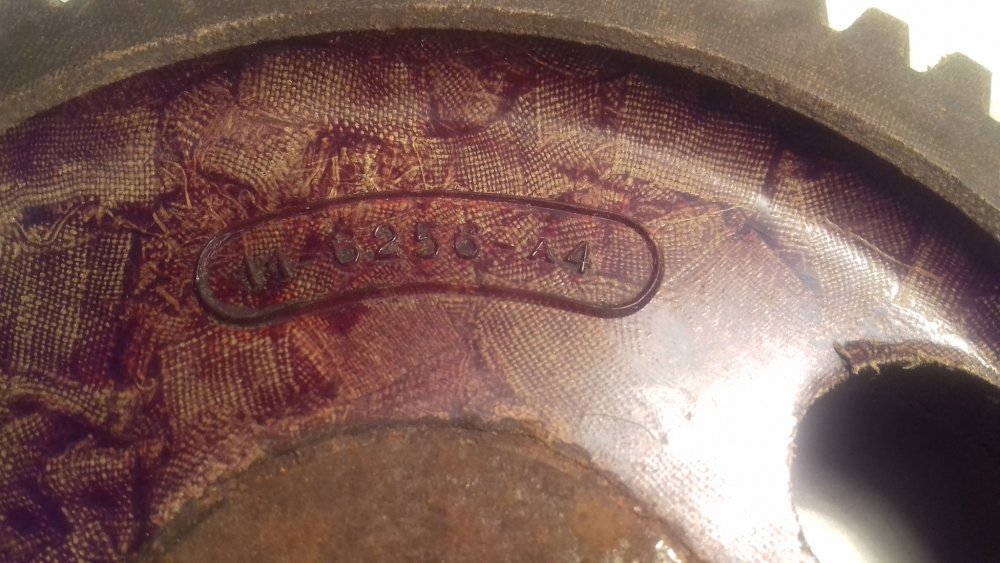

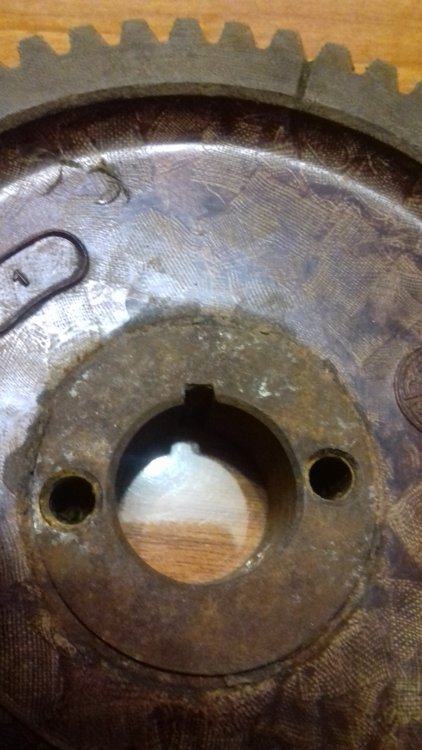

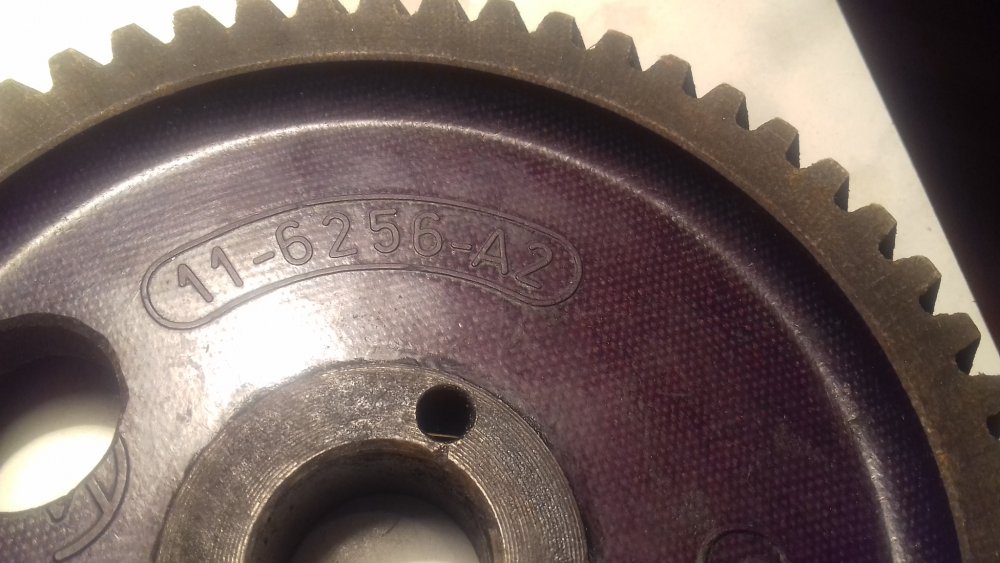

Маркировка вроде у всех одинакова,

А так ставлю на ребро, на ровном месте, совмещаю метки на зубьях, а проточки под шпонку не сходятся, получается смешение на ширину шпонки





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gaz69-68    405

Забронирую ту шестерню, которая не сходится, вдруг 21Б, хотя маркировки краской не наблюдаю.

Изменено пользователем gaz69-68

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, gaz69-68 сказал:

Забронирую ту шестерню, которая не сходится, вдруг 21Б, хотя маркировки краской не наблюдаю.

хорошо, а как точнее проверить??

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gaz69-68    405

Сфотографируйте шестерни  с линейкой приложенной к пазу в строну риски.

Линейку лучше положить вдоль оси паза и отверстия

Изменено пользователем gaz69-68

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 минуту назад, gaz69-68 сказал:

Сфотографируйте шестерни  с линейкой приложенной к пазу в строну риски.

хорошо попробуем сфоткать с линейкой, но завтра после работы.сейчас у нас ночь уже.

Где то в интернете я такое фото с линейкой вроде видел

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gaz69-68    405

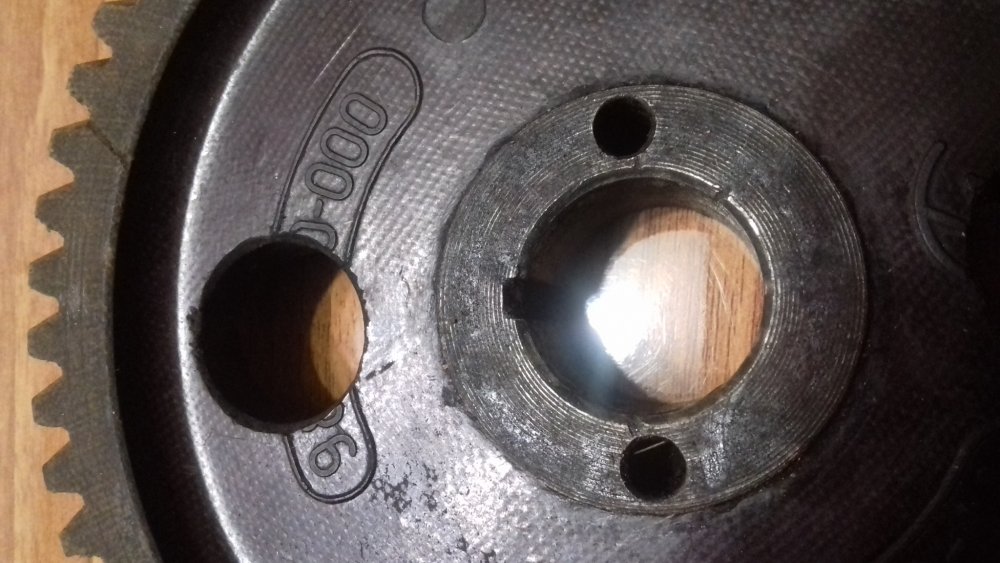

Вот например


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тундай    11
Только что, Людвиг сказал:

хорошо попробуем сфоткать с линейкой, но завтра после работы.сейчас у нас ночь уже.

Где то в интернете я такое фото с линейкой вроде видел

если есть еще что то такое то то же интересно

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

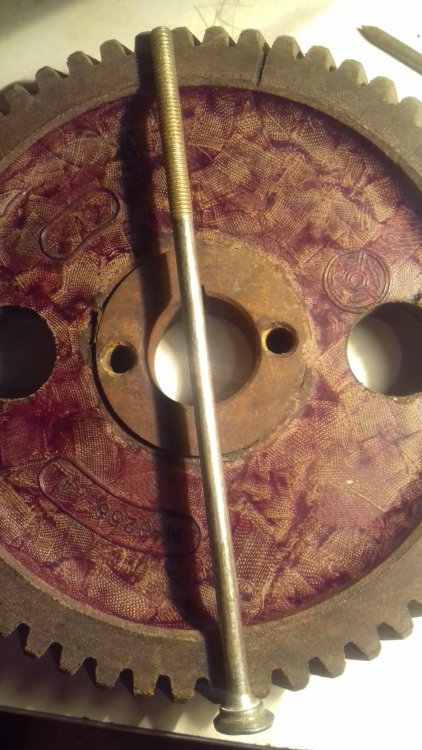

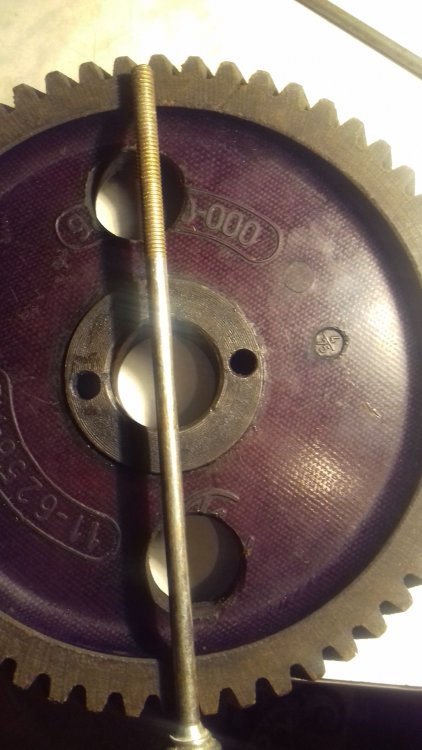

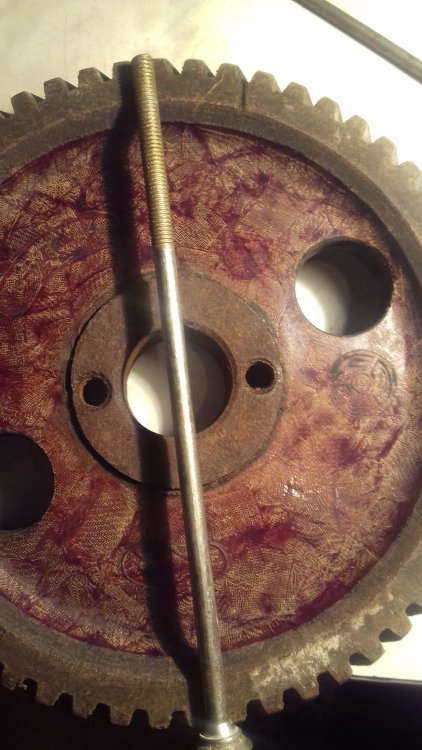

Линейка широкая, попробовал шурупом вроде всё правильно 3 зуба остаётся,

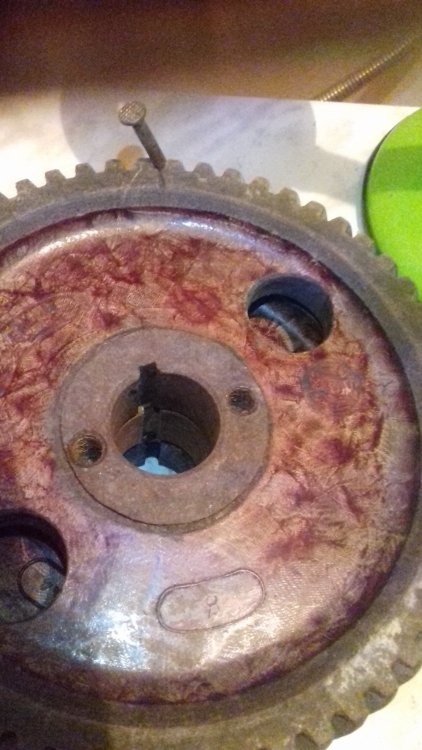

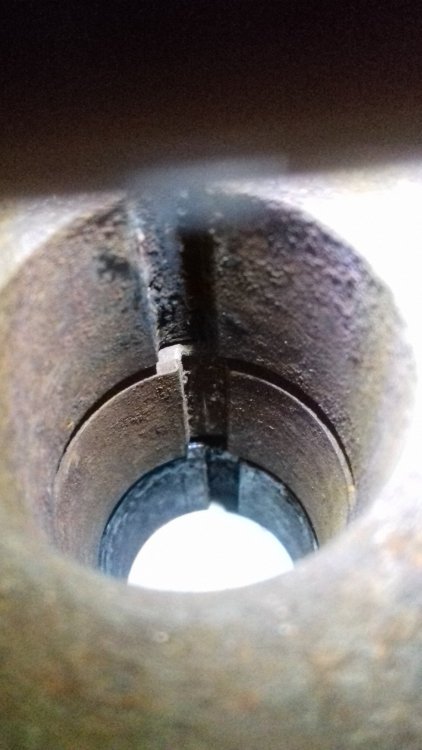

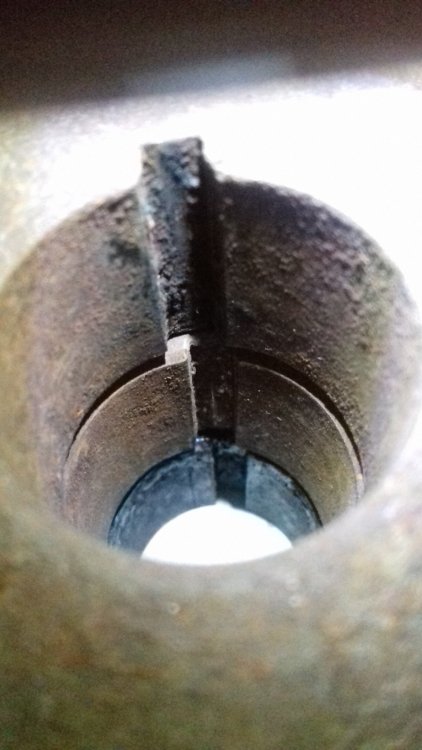

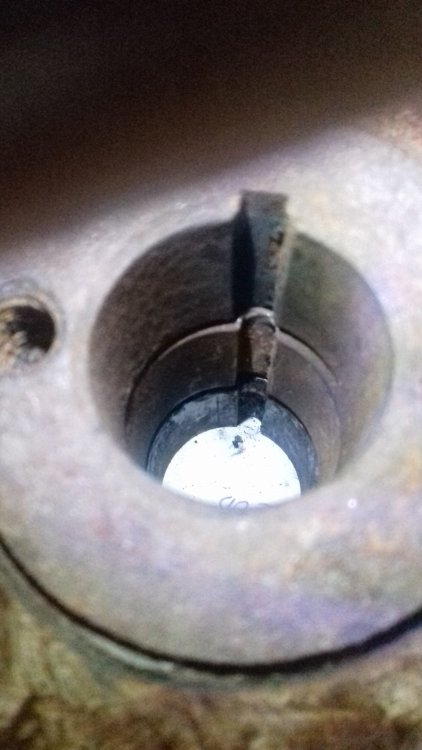

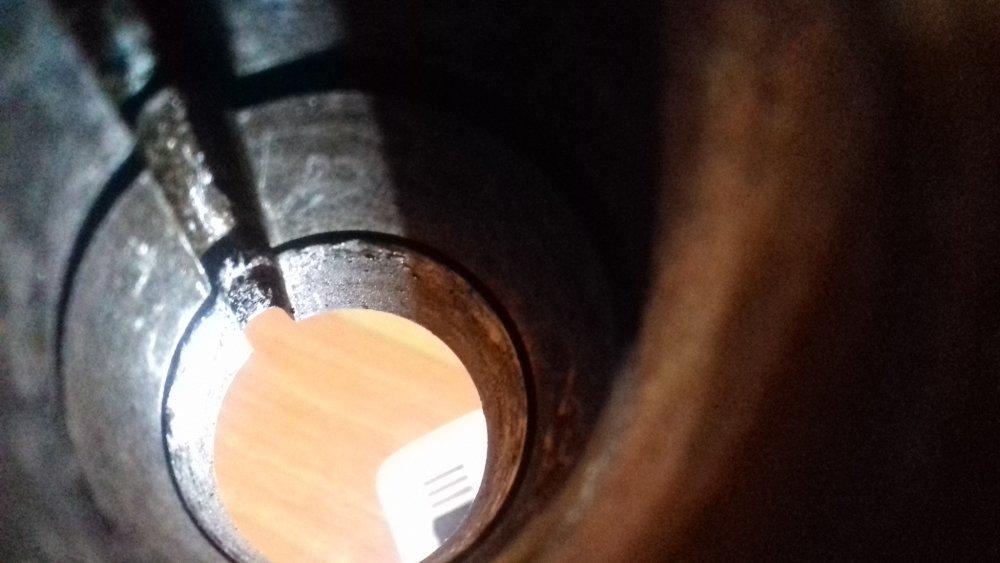

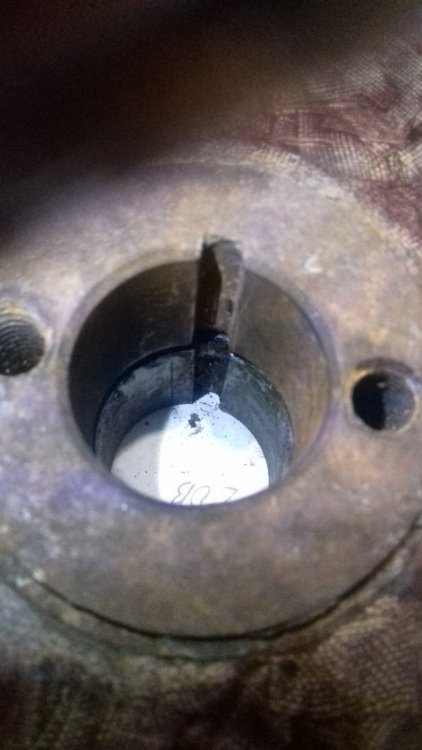

Потом опять совместил метки вставил в зубья гвоздь где метки и напротив через 180 градусов,получилось ровно сфоткал пазы, на фото видно что получилось.

Может так должно быть? допуски или ещё что?







Изменено пользователем Людвиг
слово не правильно было

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Die Hard    59

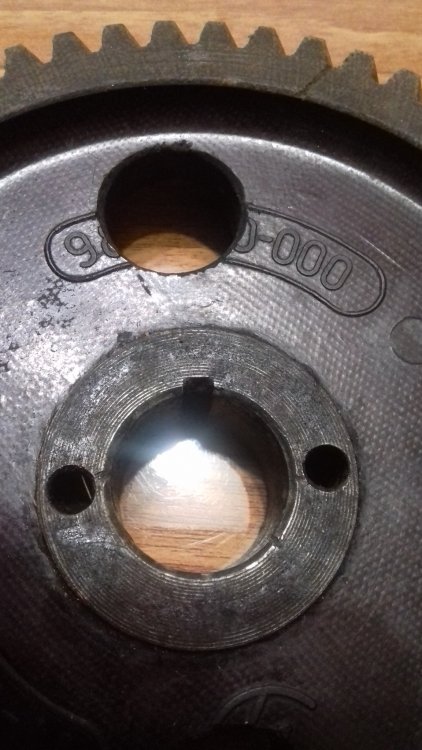

Лучше сделать фото каждой шестеренки без шурупа,он только мешает.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 минут назад, Die Hard сказал:

Лучше сделать фото каждой шестеренки без шурупа,он только мешает.






Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Die Hard    59

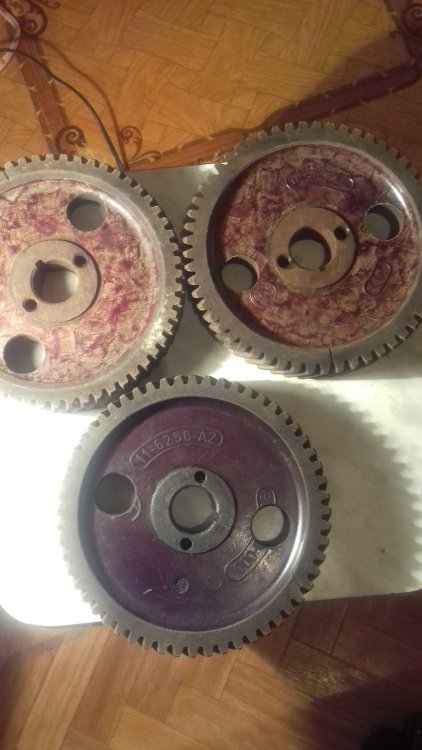

Две верхние М-20. На нижнем фото не понятно,вроде похожа на 21Б.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gaz69-68    405

по моему все шестерни одинаковы.

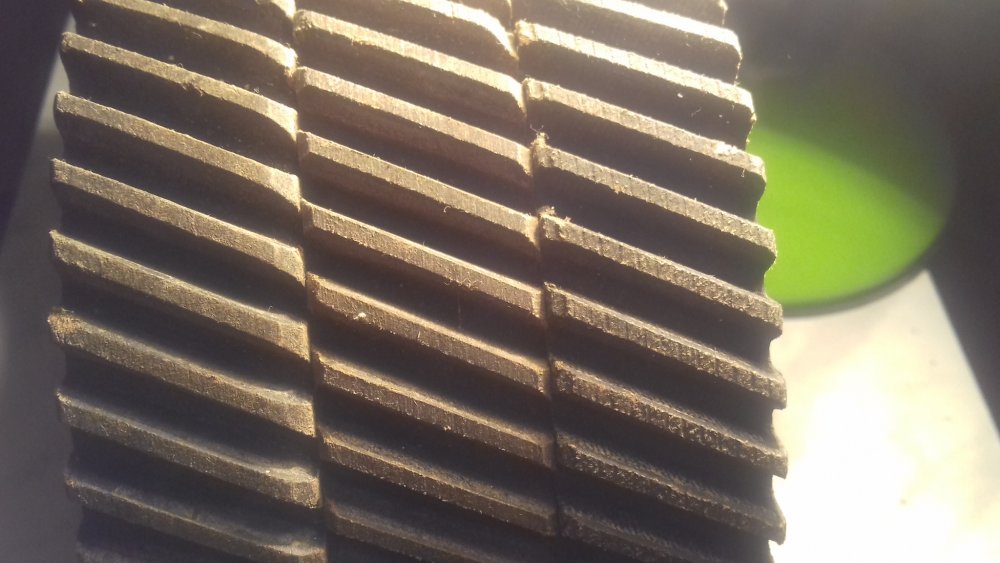

Может лучше положить их друг на друга совместив пазы, и сфоткать зубья по венцу в районе меток. Нижние кромки каждой шестерни должны совпасть с нижними соседней шестерни. Верхние с верхними.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тундай    11

наверное проще сделать новый паз как положено чем гадать она или не она  )

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часов назад, gaz69-68 сказал:

по моему все шестерни одинаковы.

Может лучше положить их друг на друга совместив пазы, и сфоткать зубья по венцу в районе меток. Нижние кромки каждой шестерни должны совпасть с нижними соседней шестерни. Верхние с верхними.

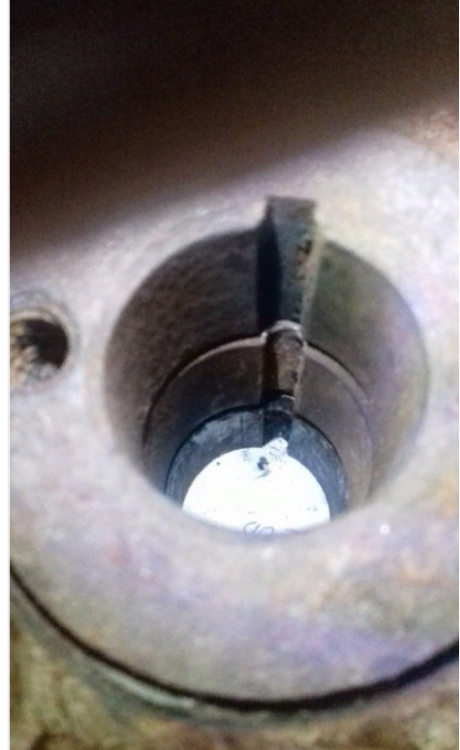

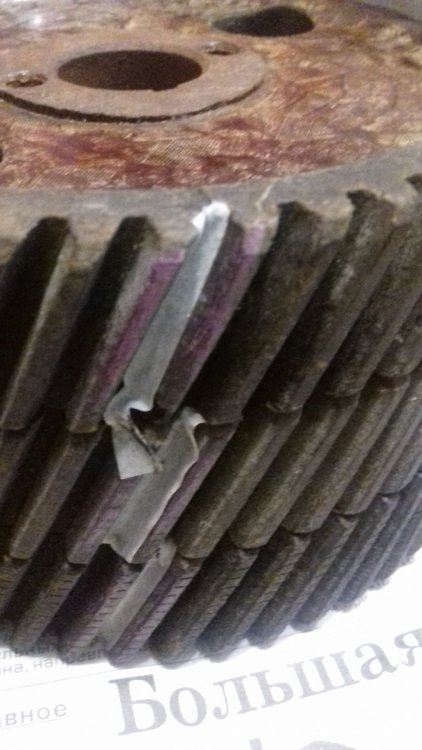

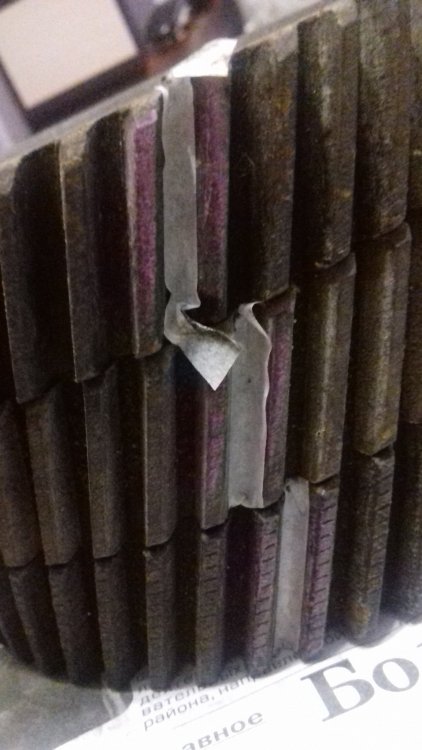

Послушался ВАШЕГО совета, в итоге у меня получилось что они все разные ( вроде всё правильно сделал ) самая нижняя на фото эта та шестерня которая тёмная.

Бумага это метки на шестерни







Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
gaz69-68    405

Все одинаковые

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, Тундай сказал:

наверное проще сделать новый паз как положено чем гадать она или не она  )

А зачем паз новый делать? не проще метку другую сделать?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тундай    11
11 минут назад, Людвиг сказал:

А зачем паз новый делать? не проще метку другую сделать?

21б  смещение меньше чем на зуб, другая метка не катит....

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, Тундай сказал:

21б  смещение меньше чем на зуб, другая метка не катит....

Спасибо за ответ, я не знал.

Если меньше чем на зуб, тогда от метки должно быть не 4 а 3.5 зуба?

если это так? то одна из этих может быть такой на фото верхняя я так и не подогнал паз он оказался смещённым немного, я его крутнул чуть чуть , чтобы зубья совпали,  если пазы совместить то разница в метках получается на пол зуба,

Это всё примерно как бы точнее проверить? просто уже любопытно стало
