Обновляю тему о кузовном новоделе.

Производятся и продаются новодельные кузовные детали на ГАЗ 69 и ГАЗ 69А. Детали изготовлены по чертежам, разработанным по обмерам реальных кузовов и отдельных элементов. При этом делались уточнения и доработки в т.ч. с учетом "вживления" новодела при ремонте. Некоторые детали изготовлены один-в-один с оригиналом, другие - приближены к оригиналу с учетом технологических особенностей изготовления. Толщина стали отдельных элементов увеличена по сравнению с оригиналом (например полы).

БОльшая часть деталей имеется в наличии, но что-то делаю только под заказ. Детали отправляю из Перми транспортными компаниями "ПЭК", "Энергия" и некоторыми другими. Заявки прошу делать как в этой теме, так и в личке. При пересылке детали упаковываю в стрейч-пленку. Дополнительно по умолчанию заказываю в транспортных компаниях жесткую упаковку (обрешетка или паллетный борт). Если она не нужна, оговаривайте особо, но она не дорогая и я бы рекомендовал её для большинства деталей, кроме небольших или жестких.

Отзывы с 2014 года можно почитать в предыдущих 3-х темах:

1 тема http://www.gaz69.ru/...permi/?p=433669

2 тема http://www.gaz69.ru/ipb/topic/125389-novodel-kuzovnykh-detalej-iz-permi/

3 тема http://www.gaz69.ru/ipb/topic/128857-новодельные-детали-из-перми/





Перечень  деталей представлен ниже. Также в самой в теме далее могут быть добавлены новые изделия с фотографиями.

1. Наружный и внутренний пороги ГАЗ 69 3200 р., ГАЗ 69а 3500 р. Комплект на весь автомобиль (4 детали).

2. Поперечина короткая (левая) ГАЗ 69 1300 р. Толщина металла 1,5 мм.

3. Кронштейн опоры сиденья ГАЗ 69/69а 300 р.

4. Большая поперечина ГАЗ 69 3200 р. В комплекте 2 детали. Толщина металла 1,5 мм.

5. Продольный «кривой» лонжерон (левый) под сварку ГАЗ 69 2500 р. В комплекте внутренние вставки, 2 шт. Толщина металла 2 мм.

6. Продольный «прямой» лонжерон (правый) ГАЗ 69 1800 р. В комплекте внутренние вставки, 2 шт. Толщина металла 2 мм.

7. Пол грузового отсека ГАЗ 69 5000 р. Толщина металла 2 мм. Ребра жесткости треугольные.

8. Задние углы пола (за крыльями в рундуках, правый/левый) ГАЗ 69 1400 р/сторона. В комплекте на каждую сторону 2 элемента и внутренняя вставка. Толщина металла 1,5 мм.

9. Усилитель пола грузового отсека передний ГАЗ 69 2100 р. Толщина металла 2 мм. В комплекте кронштейны крепления бака 2 шт. и внутренние вставки 2 шт.

10. Усилитель пола грузового отсека средний фигурный ГАЗ 69/69а 2100 р. Толщина металла 2 мм.

11. Усилитель пола задний ГАЗ 69 1500 р. В комплекте 2 элемента. Толщина металла 1,5 мм.

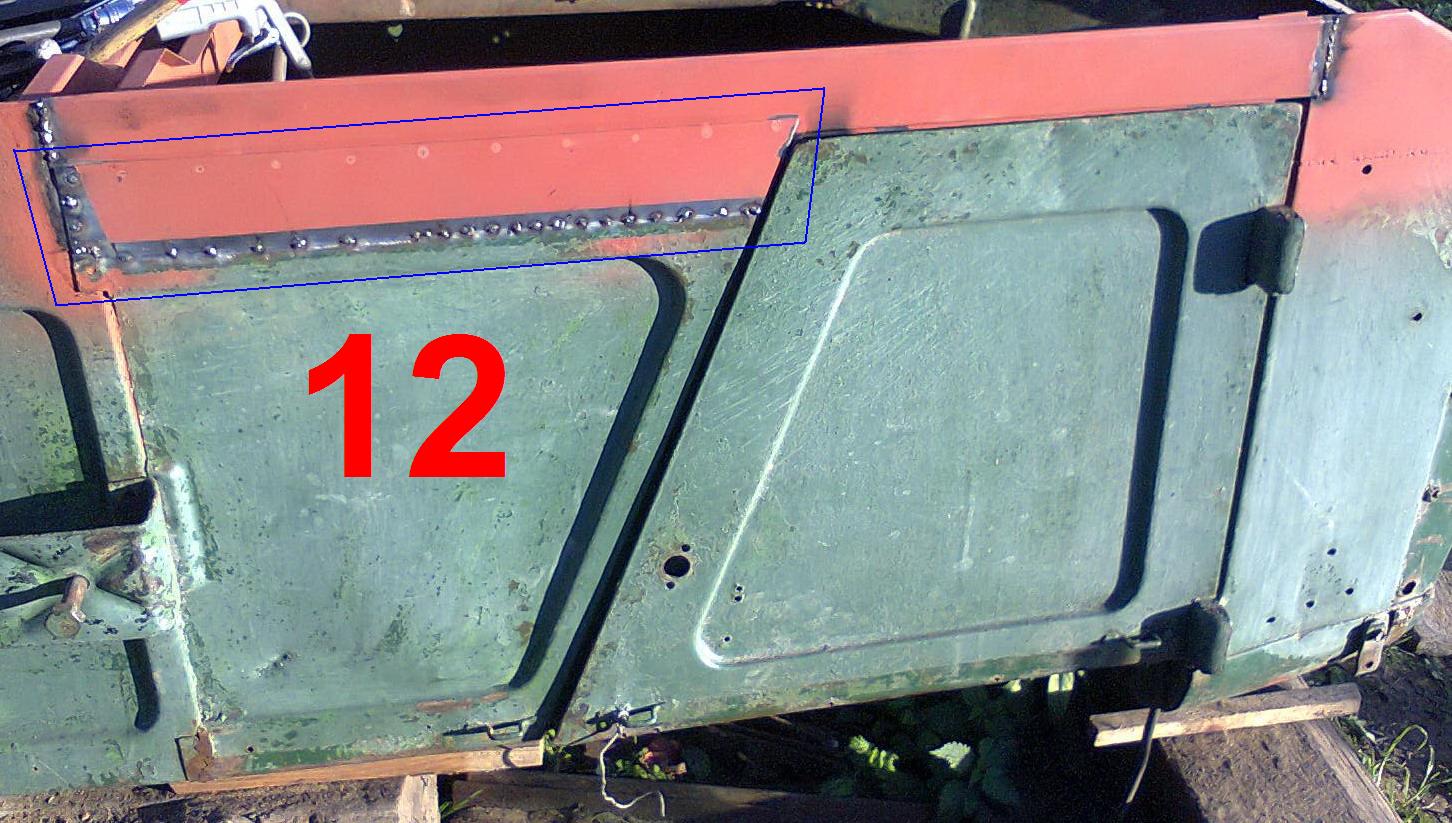

12. Ремкомплект наружной угловой панели у водительской двери ГАЗ 69 600 р. Высота элемента 70 и 120 мм.

13. Перегородка отсека АКБ на ГАЗ 69. Поставляется прямом виде 800 р

14. Поперечина короткая (правая) ГАЗ 69/69а 1300 р Толщина металла 1,5 мм.

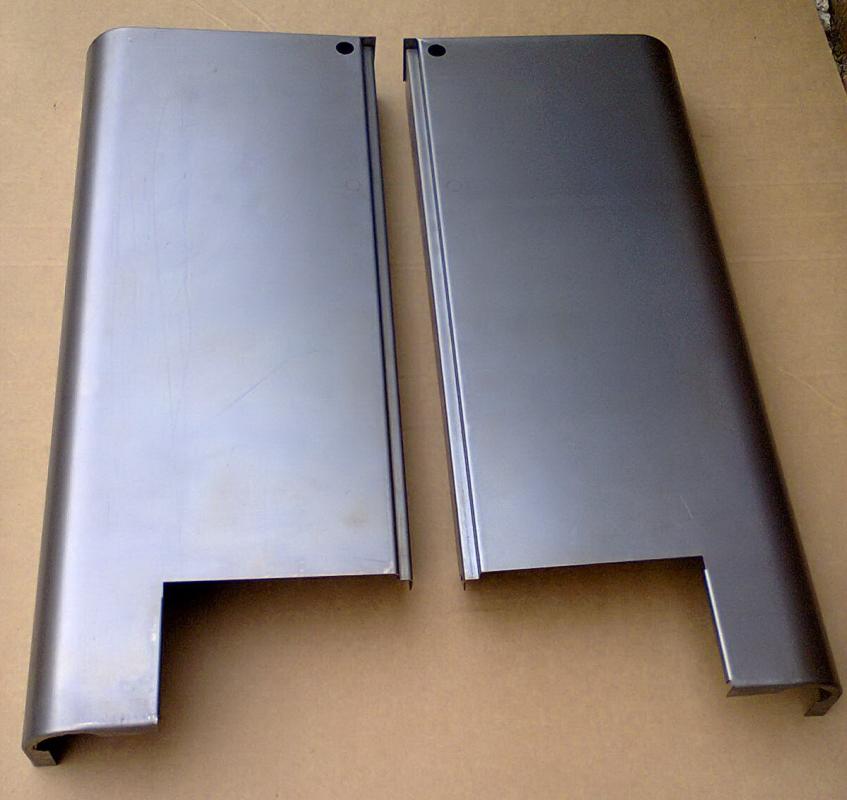

15. Задние угловые панели кузова ГАЗ 69/69а 5000 р за пару. В комплекте усилители отверстий под запоры заднего борта и пластины на нижние углы панелей. Возможно изготовление панелей без отверстий под фонари или с отверстиями любой конфигурации. Толщина металла 1 мм.

16. Заготовка для заднего подкрылка ГАЗ 69. Правая/левая.  1300 р/сторона. Левая заготовка для подкрылка выполнена с отверстием для патрубка бензобака.

17. Пол багажника ГАЗ 69а. 4000 р. Толщина металла 2 мм. Ребра жесткости треугольные.

18.  Задний порог-усилитель пола багажника ГАЗ 69а 2800 р/комплект. В комплекте усилитель из 2-х деталей, задние углы пола 2 шт, внутренние вставки 2 шт. Пластина с круглым отверстием (поз. 18а) используется только в исполнении для ГАЗ 69 вместо позиций 8 и 11 (700 р/сторона).

19. Стойки-усилители к задним угловым панелям кузова ГАЗ 69/69а, правая и левая. 600 р/сторона. В комплекте усилители отверстий под запоры заднего борта.

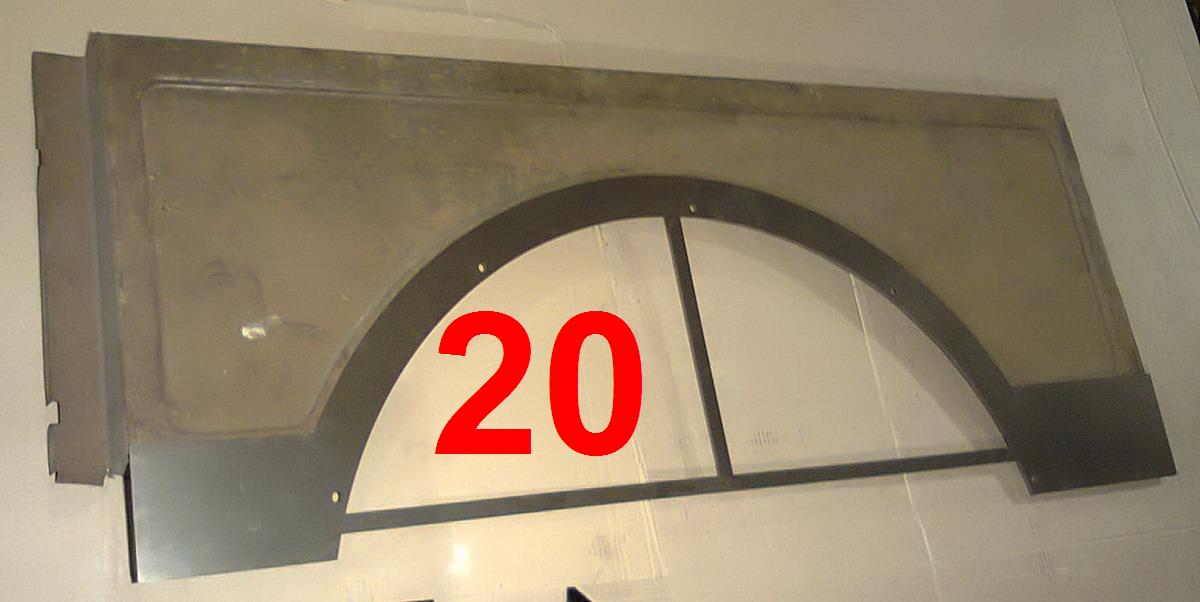

20. Ремвставка для боковых панелей кузова ГАЗ 69 (ободок и нижняя часть) 1500 р/сторона.

21. Поперечина короткая (левая) ГАЗ 69а 1100 р. Толщина металла 1,5 мм.

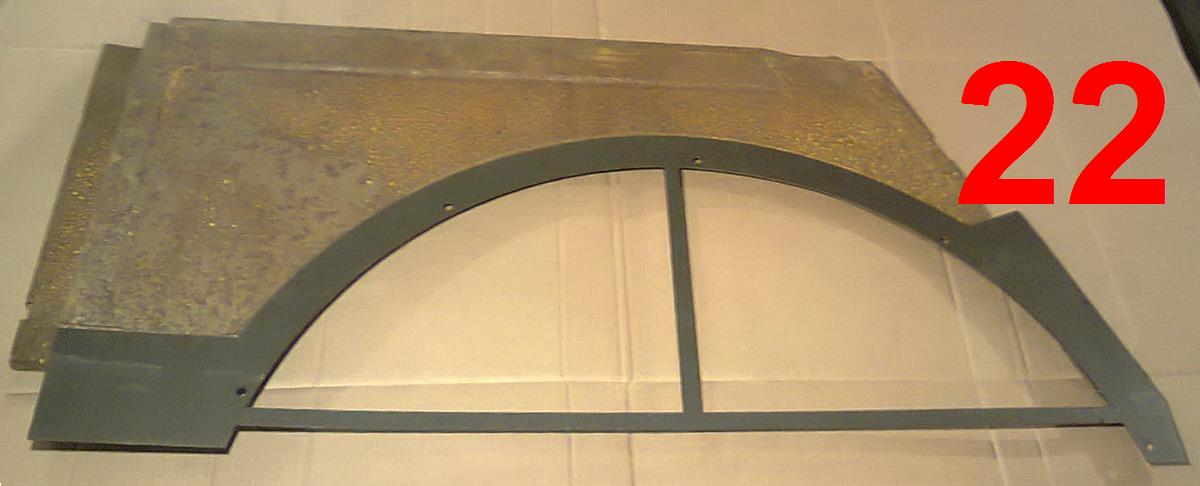

22. Ремвставка для боковых панелей кузова ГАЗ 69а (ободок и нижняя часть) 1500 р/сторона

23 Пластина на задние углы кузова ГАЗ 69. 600 р/шт, 1000 р/пара

24 Кронштейн каркаса тента ГАЗ 69а, вариант 1. 500 р/сторона

25 Кронштейн каркаса тента ГАЗ 69а, вариант 2. 400 р/сторона

26. Усилитель "укосина" ГАЗ-69а. Правый/левый. 5000 р/пара

27. Стойка проема двери задняя (наклонная) ГАЗ 69/69а. Правая/левая. 1200 р/сторона. В комплекте внутренняя вставка.

28. Усилитель боковины верхний ГАЗ-69а Правый/левый. 1200 р/сторона.

29. Накладка ответной части замка двери. ГАЗ-69/69а. 200 р/шт

30. Ящик АКБ в разобранном виде ГАЗ 69/69а. 2100 р. Толщина металла 1,5 мм. В комплекте 5 деталей, в т.ч. 2 кронштейна.

31. Заготовка рамки крепления АКБ ГАЗ 69/69а. 500 р. Поставляется в прямом виде. Требует сварочных работ.

По размерам рамка подходит для большинства современных аккумуляторов, которые имеют стандартную ширину 172-175 мм. Ширина боковин по периметру рамки 10 мм. Высота рамки 22 мм. Длина рамки 290 мм, что соответствует длине ящика АКБ. Стандартные длины аккумуляторов, которые помещаются в ящики ГАЗ 69 - 242 и 278 мм. Толщина металла рамки 2 мм, рамка достаточно жесткая даже без сварки по углам.

Уточнение: современные АКБ по высоте ниже старых, поэтому под батарею (на дно ящика АКБ) требуется прокладка толщиной 15-20 мм для того, чтобы рамка не упиралась в оригинальные кронштейны ящика АКБ.

32. Детали подвески глушителя ГАЗ 69/69а. 700 р/комплект. В комплект входят 3 элемента, два их них необходимо сварить между собой. Детали поставляются неокрашенными.

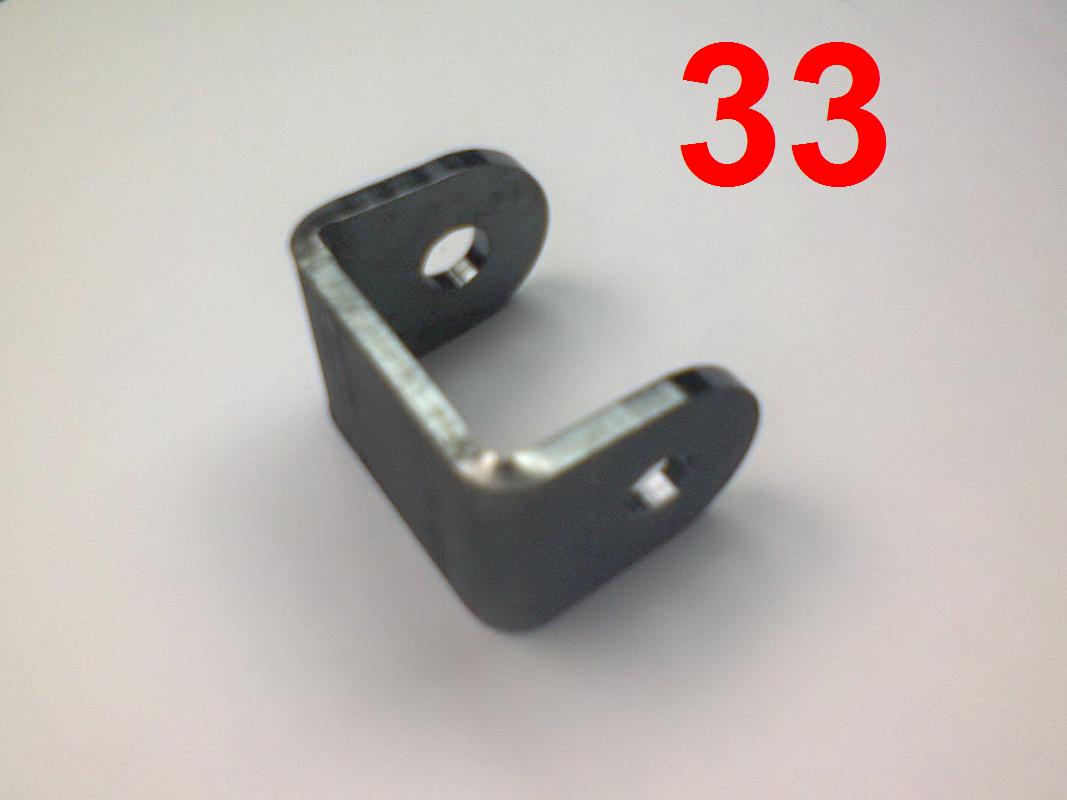

33. Кронштейн заднего борта ГАЗ 69/69а. 200 р/шт.

34. Задняя стойка боковины ГАЗ 69/69а. Правая/левая. 1200 р/пара.

35 Опоры кузова передние (на порогах) ГАЗ 69а. 500 р/комплект. В комплекте 4 шт.

36. Опоры кузова задние ГАЗ 69а. 500 р/комплект. В комплекте 2 шт.

37. Заднее ребро жесткости полки багажника ГАЗ 69а 1600 р. В комплекте 2 элемента. Скругленных углов нет.

38. Заготовки для кронштейнов подножек на раму 3000 р за комплект на 4 кронштейна

39. Вкладыши-усилители шарниров для заднего борта. 800 р за пару

5c018403b61ce_69--.thumb.jpg.980d4def0d0b06710f69a39ed6450226.jpg5c0184032b072_69.thumb.jpg.e26628c8a1372db0787e5d39846e1ceb.jpg5c0184037e4d9_69-.thumb.jpg.6f55714f2305c15c78e19b4103ca2cde.jpg01.thumb.jpg.45a39d046ec39c5fe07330d81a250ebb.jpg2.thumb.jpg.185e95a33fa44874fb0a48c64010b37b.jpg03.thumb.jpg.bd597e461f29bc61ef950d7efe699fa8.jpg04.thumb.jpg.5b24ee52713bdc48964b17438fe04d20.jpg05.thumb.jpg.8df732c35ee67049ff4002f06a758a2e.jpg06.thumb.jpg.97c9165172d637a17601102229cf9414.jpg07.thumb.JPG.5cb5a4ec5a2bfef4a277ecca19856c8d.JPG08.thumb.jpg.1a12cf5f44c0fc53c94453d4515a28c7.jpg09-10.thumb.jpg.d7cb16247abcad0a998fbdbb5ca07d45.jpg11.thumb.jpg.3e414dfd4f144e38e56401778e8bf39e.jpg12.thumb.JPG.08702c8d099ba35ba7e1fb7a7f8cba78.JPG13.thumb.jpg.621cb0acd6f085f7d2daa9c665552983.jpg14.thumb.jpg.7f3d9a9c40eb0180dd1f30637c14baf1.jpg15.thumb.jpg.3b2bd2ccdfbf09187a1e575fa6989f83.jpg15-.thumb.jpg.0b77bf963c576bd6151b64d75eb611e2.jpg15--.thumb.jpg.37dbb219df5204ba09dadd6373157123.jpg15---.thumb.jpg.cc5fb6bf5935722e94ddc81ddbe08924.jpg16.thumb.JPG.4ead3ac54e2b302c54f5b22087f83fde.JPG16-.thumb.jpg.3633e75bc39a6ba8deb37cff4d8de726.jpg17.thumb.jpg.0ccb13db745874c129163738bac016a2.jpg17-.thumb.jpg.b121070c33c292c72835d44f2607a6a5.jpg17-18.thumb.jpg.cef88517059250d2a0af1a65c905f450.jpg17-18-.thumb.jpg.f5283748d2e57c2af53ad972de023998.jpg18.thumb.jpg.426b8e641a0a9e4c53f46a1f85e4ccd0.jpg18-.thumb.jpg.f7d756401294e41a16c24c29a1b9d50d.jpg19-.thumb.jpg.e250ebd7ea420ebdcecc08050973b7d6.jpg20.thumb.jpg.8a18e25d0cb3a2b40bfe66169d8d3bbe.jpg20-.thumb.jpg.0eef8f1d6c7d03367514feb97e66409c.jpg21.thumb.jpg.44e6ea9d247a8fdb4854d8b48dcfc641.jpg22.thumb.jpg.dce1ec675a433d979b77e6f600bd8f71.jpg23.thumb.jpg.ddb1695a31250559d1715df4caa29256.jpg24.thumb.jpg.c07cce88a2f1ce490937987385ec2317.jpg25.thumb.jpg.507258f2e8e28886e40be8b0b5a45997.jpg26.thumb.jpg.c51fe74b55345ce7bc3771d0f00e3f0e.jpg27.thumb.jpg.fc1190cdfaccbfc92a9a8ed37504090e.jpg28.thumb.jpg.1904b35e690427262ba9382b71a98864.jpg29.thumb.jpg.c870a153cf5637cd1f565ad945c84999.jpg30.thumb.jpg.a29479a55e854f5fd15138871081b39a.jpg30-.thumb.jpg.4b36b7369797e0b261be70bb2c85262e.jpg31.thumb.jpg.24331ff82faccbcc831010139218d6b4.jpg31-.thumb.jpg.eeaf3233fb34292b93edf0935242ed3c.jpg31--.thumb.jpg.954e61ea3c7381ca5479bcc153cd79c0.jpg31---.thumb.jpg.aa47f256eb3124f60bd635044f2a4a3b.jpg32.thumb.jpg.634321c35e5c28b0e99d5cc7bcb27ff8.jpg32-.thumb.jpg.3d3433293d604a229dbe2a87af8c7c65.jpg33.thumb.jpg.f169a72551257662a421fc1f64a15680.jpg33-.thumb.jpg.cc411d97fb691cacd17cb3be7472e533.jpg34.jpg.9d9abd69bc06d36b6702dcb93683c59d.jpg34-.thumb.jpg.97b8d0c9d896f372303e8c7856cd7502.jpg

37.thumb.jpg.4dbe5c8617ac10226ea2b7b945c7dabc.jpg38.thumb.jpg.62e94b2f85a6aa20f2beddc571847474.jpg39.thumb.jpg.bb11ae73670cfd021b1f4d79329d1556.jpg







Изменено пользователем Виктор 59
Дополнение

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Детали отправлены Павел Губанов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эх. делали вы бы еще рундуки........ выкинул бы свои пока не поздно. пока не проварены

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

никак по рундукам не выйдет? хоть без люков. свои можно вставить прорезав. до того неохота старье ставить еще и не раз лечено

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Гога68 сказал:

никак по рундукам не выйдет? хоть без люков. свои можно вставить прорезав. до того неохота старье ставить еще и не раз лечено

немного офф

да простит меня автор темы

боковины рундуов польские есть   - боковые панели рундуков с выштамповками  правые и левые. - комплект 4 шт A B C D -6000 руб


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
13 часов назад, PSSerge сказал:


спросил в личку

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Детали 26 укосины и детали 1 пороги- какая толщина металла?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо большучее!!! Всё получил.

Изменено пользователем Павел Губанов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 31.01.2019 в 19:34, Суворов сказал:

Детали 26 укосины и детали 1 пороги- какая толщина металла?

Прошу прощения за несвоевременный ответ. Уведомления случайно попали в спам )

Толщина 2 мм

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виктор, Здравствуй!

интересует;

30. Ящик АКБ в разобранном виде ГАЗ 69/69а. 2100 р. Толщина металла 1,5 мм. В комплекте 5 деталей, в т.ч. 2 кронштейна.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, Alex52 сказал:

Виктор, Здравствуй!

интересует;

30. Ящик АКБ в разобранном виде ГАЗ 69/69а. 2100 р. Толщина металла 1,5 мм. В комплекте 5 деталей, в т.ч. 2 кронштейна.

Добрый день! В наличии, написал в личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

доброе утро есть только несколько вопросов уточнений по порогам внутренним и наружным я собираюсь убрать запасное колесо и расширить левую дверь тогда при заказе нужно брать два длинных порога как с права потомучто левые будут короткие ?   и второе в пунктах 8.11 детали это тоже самое в сборе пункт 18 или это разные детали и еще один вопрос по задним углам у вас я смотрю они могут быть без отверстий меня этот вариант устраивает больше обьясню почему я собираюсь поставить по три фары вертикально в ряд тоесть три отверстия эти отверсния можно у вас заказать или же мне брать углы без и тут на месте резать отверсния под задние фары  спасибо за сылку занимаюсь составление списка по нужным деталям после вашего уточнения вышлю этот список вам с уважение александр

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отвечу в личку. Но здесь тоже дам ответы на общие вопросы.

Правый и левый порог на 8-местке одной длины, от стойки до стойки. Просто на левой стороне за дверью расположена панель, приваренная внахлест на наружный порог.

Детали 8 и 11 для ГАЗ 69, а детали 18 на ГАЗ 69а. И они взаимозаменяемые с некоторыми нюансами (для установки на ГАЗ 69 нужны детали 18а).

Задние панели (15) под 3 фонаря я уже делал когда-то. Размеры между фонарями согласую с Вами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Груз отправлен в Беларусь для Sasha_Gaz69

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Детали отправлены Serega33Rus

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, Serega33Rus сказал:

Виктор привет,38 позицию уже можно заказывать?

К сожалению, пока нет. В октябре возможно, но не точно....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

тогда жду от тебя информации о запуске, заранее спасибо!й
