triker    432

Раздобыть удалось КОМ от БТРа. Есть дикое желание пристроить его к РК своего ГАЗика.Как тут http://www.drive2.ru/cars/gaz/69/69/gazovod69/journal/118990/

У кого есть опыт в проведении подобных "махинаций"? Понял,что надо точить новый вал.А как быть с подшипником - не пойму.Да и с креплением не все ясно.Переходную плиту делать надо.Хлипко как то получается.Может новый корпус КОМа сделать с креплением под родную заглушку?





  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

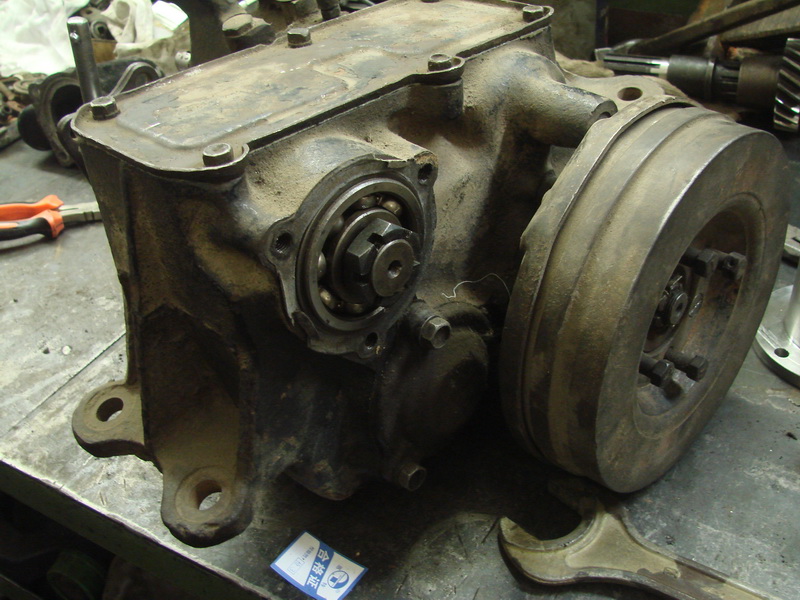

Разобранный КОМ (делов то...) и вал РК, который нужно удлинять.



  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Решил изготовить новый вал РК со шлицами под КОМ.А корпус КОМа тоже решил сделать новый,под родные крепления РК ГАЗ-69.



Выходит,что нужно удлинить вал РК, изготовить новый корпус КОМа под детали механизма подключения .Купить мех. лебедку от ТЛК-80,соединить все это дело карданом ГАЗ-69 и вперед.


Изменено пользователем triker
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
speedoff    2 518

triker-в офиц.соревнованиях РАФ запрещены мех.лебедки. Так же как и гидравлические. Так как они по сравнению с электрическими дают реальное преимущество

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

triker-в офиц.соревнованиях РАФ запрещены мех.лебедки. Так же как и гидравлические. Так как они по сравнению с электрическими дают реальное преимущество

Это я так....для информации.Да и не все пади спортсмены.Есть и охотники :mda:

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Midved    123

Я себе с этой целью целую раздатку вместе с этим комом внедряю.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
serjt    85

Я себе с этой целью целую раздатку вместе с этим комом внедряю.



а можно подробно?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Midved    123

подробнее на уазбуке, раздел конструкторский, тема "мощная раздатка на уаз", в итоге организовалась общая тема про внедрение деталей военной теники и не только. Приношу извинения автору темы.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432
подробнее на уазбуке, раздел конструкторский, тема "мощная раздатка на уаз", в итоге организовалась общая тема про внедрение деталей военной теники и не только. Приношу извинения автору темы.

Спасибо за наводку :victory: Есть такая тема http://forum.uazbuka.ru/showthread.php?t=142517 Читаем,мотаем на ус.

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Почерпнул много нового и интересного! Только у меня тема маленько другая.Я не ищу мощную РК для 69 го.Она и так мощная :clapping: .Я ищу как мехлебедь внедрить в родную РК. И,как мне думается,решение нашлось.

Изменено пользователем triker
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
speedoff    2 518

Почерпнул много нового и интересного! Только у меня тема маленько другая.Я не мощную РК ищу.Я ищу как мехлебедь внедрить в родную РК. И,как мне думается,решение нашлось.



Не забудь форумчан ознакомить с тем, что собираешься делать ;)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Не забудь форумчан ознакомить с тем, что собираешься делать ;)

Со своими планами я вас ознакомил уже.А с результатами сообщусь чуть позжее....

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Midved    123

Triker твоя идея очень хороша, побольше выкладывай чертежей в случае успеха.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

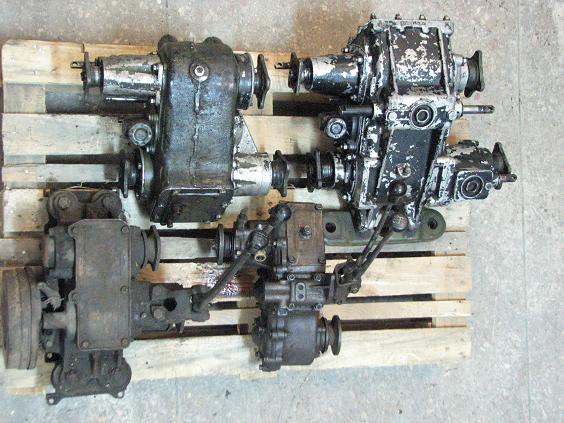

Уникальная фота украденная с Уазбуки.Четыре РК на одном фото.


  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Вот готовые удлиненные валы РК со шлицами под КОМ. Завтра заберу корпус КОМа и начну внедреж.



  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Заготовка нового корпуса КОМа


Изменено пользователем triker

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

РК с родным валом


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

РК с новым валом



С корпусом КОМа



Подробности тут http://www.guran75.ru/forumlubiteleivnedoroznikov/%D0%94%D0%B5%D0%BB%D0%B0%D0%B5%D0%BC-%D0%93%D0%90%D0%97-69/9336-%D0%A2%D1%80%D0%B5%D1%82%D0%B8%D0%B9-%D0%93%D0%90%D0%97-69-%D0%A2%D1%80%D0%B0%D0%B9%D0%BA%D0%B5%D1%80%D0%B0.html



Изменено пользователем triker
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

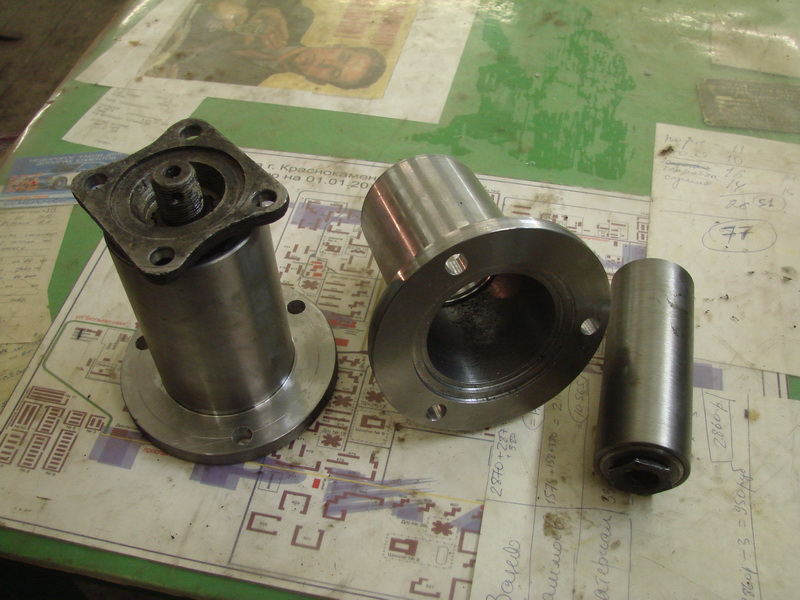

Продолжаем работу.Профрезеровали в корпусе КОМа отверстие для вилки.Собрали корпус для штока вилки.вставили туда пружинку с шариком для фиксации двух положений ВКЛ. и ВЫКЛ.Осталось зафиксировать два корпуса и загерметизировать конструкцию.На втором фото родной корпус КОМа



Изменено пользователем triker
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

КОМ практически самодельный получился. А нельзя ли использовать механизм подключения переднего моста для изготовления КОМ?!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Сегодня собрал в кучу все заготовки для КОМа и соорудил вот такой механизм.Все заработало.Осталось дело за малым...))))





  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

Слесарка ППГХО?

Что в вашем понимании подразумевается под словом "слесарка"? В этой работе принимали участие много людей: токоря, фрезеровщки, термисты,шлифовщики.Слесарил все (собирал) я.Ни какого отношения к ПГХКО я не имею.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

ЭЭЭХХХ хорошо когда инструментально станочная база, и грамотные станочники друзья.....

Молодец зачетная и нужная вещица получается!!!!!!!!!!!!!!!!!!!!!!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
triker    432

КОМ практически самодельный получился. А нельзя ли использовать механизм подключения переднего моста для изготовления КОМ?!!

Да конечно! Механизм ВОМа БТР и механизм подключения переднего моста ГАЗ-69 как две капли воды.Только вилки разные.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
