Конференция ГАЗ-69
Max34

Течь сальника вала рулевой сошки

Рекомендуемые сообщения

Max34    0

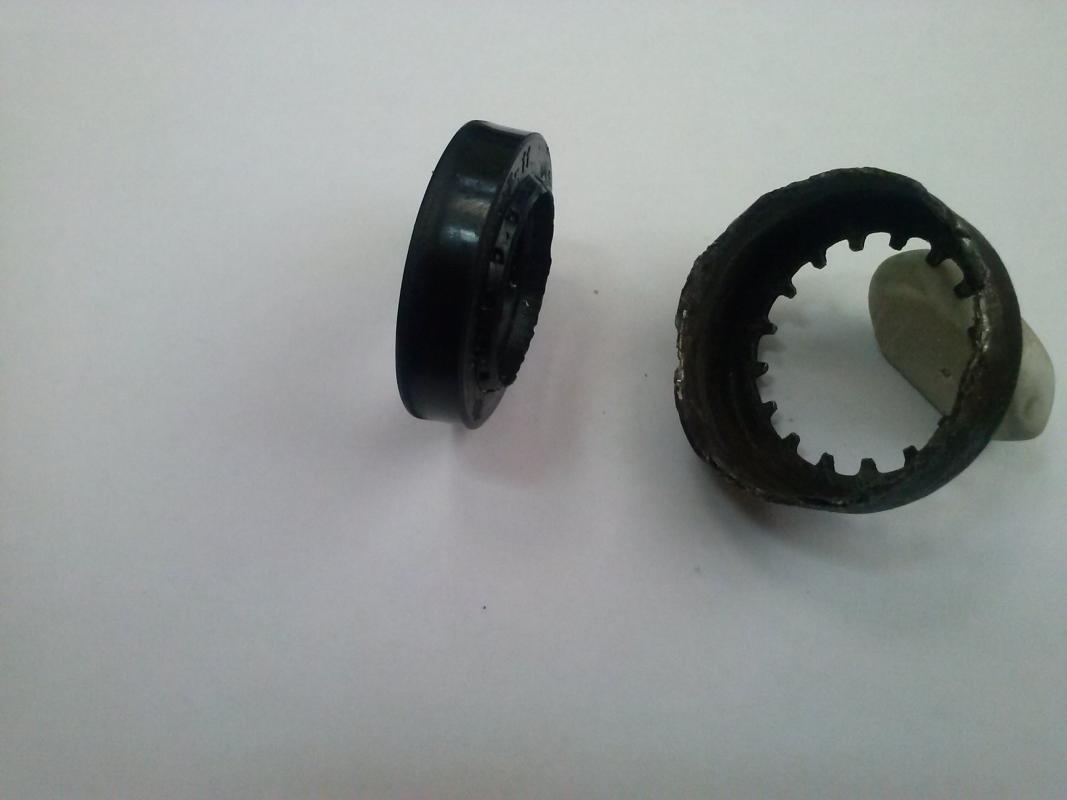

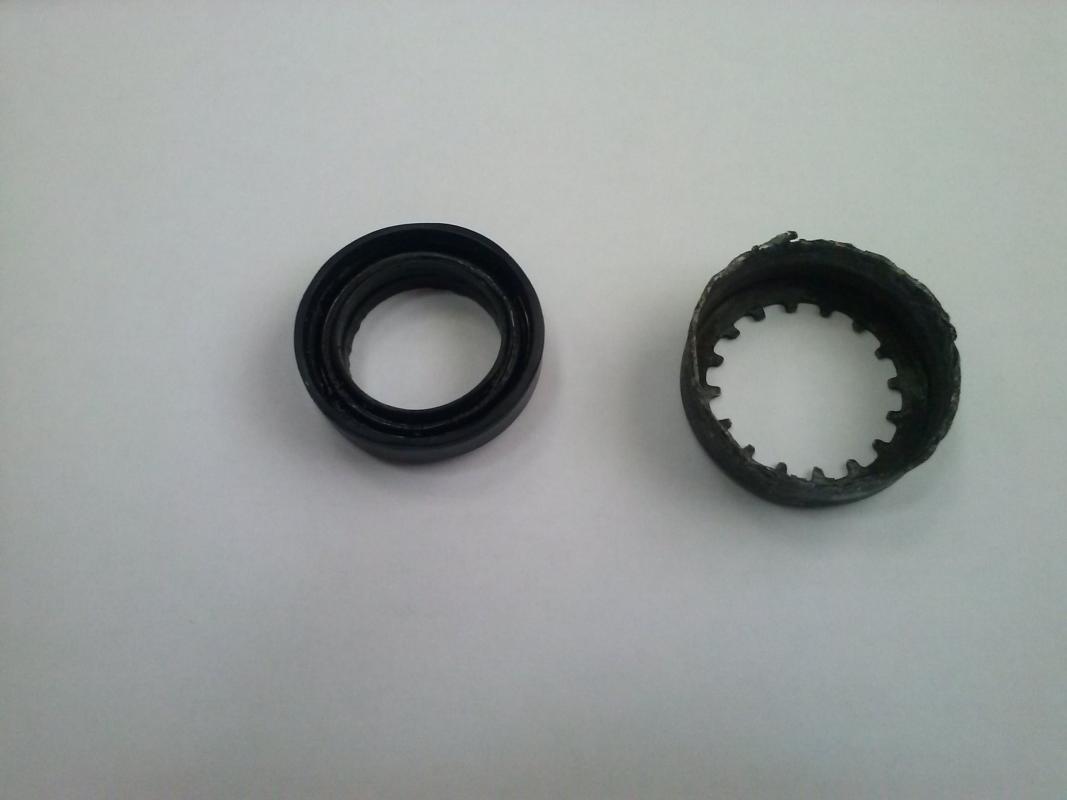

Коллеги, нужен Ваш совет.  Из рулевого редуктора в месте выхода вала рулевой сошки из картера рулевого механизма масло льется ручьём. Вчера снял рулевую сошку, под ней обнаружил странную конструкцию: металлическая обойма в которую заложен сальник имеющий следующие маркировки: КФ 28-47-11. Обойма эта снялась с корпуса рулевого механизма усилием от руки, при этом после купания в бензине с целью очистки выявилось, что обойма вся помятая и побитая, как будто её вокруг фланца картера рулевого механизма пытались молотком обвальцевать.

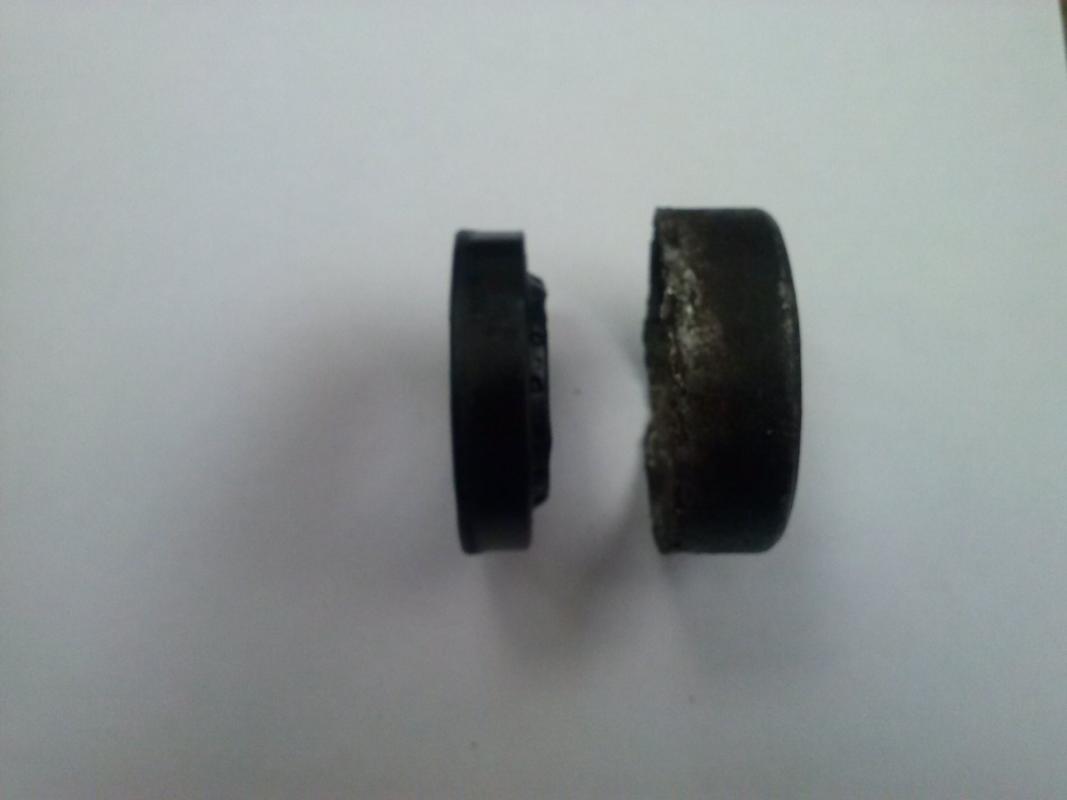

В том порядке, в каком детали взаимно расположены на последней фотке, сальник был вставлен в металлическую обойму, и этот "бутерброд"  был надет на вал рулевой сошки. Только вот на корпусе рулевого редуктора никак по сути не держался.

Так и не понял, имею ли я дело с "родным" сальником и обоймой или имею колхоз. В любом случае не понятно как там этот сальник должен держаться и обеспечивать собственно герметичность. Ну и главный вопрос - какой сальник (от чего современного может быть) установить на вал рулевой сошки, чтобы предотвратить течь?



ЗЫ: сама поверхность вала в очень хорошем состоянии, без раковин и пр. неровностей.





Вот фото того, что обнаружил:







Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Артём39    2 533

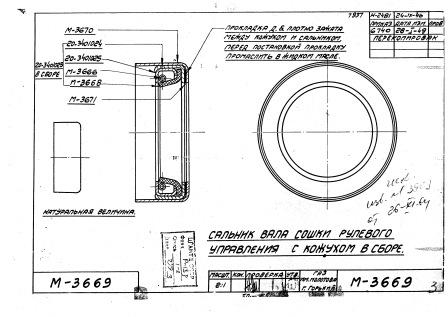

post-2772-0-27491300-1368441760_thumb.jpgpost-2772-0-35580700-1368441761_thumb.jpgpost-2772-0-36085600-1368441762_thumb.jpgpost-2772-0-32811300-1368441763_thumb.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Max34    0

Спасибо Артём!  Судя по черетежам я имею на руках кожух сальника вала сошки рулевого управления "в родне", а остальное (в смысле резиновый сальник) кто то колхозил.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gadji    82



Спасибо Артём! Судя по черетежам я имею на руках кожух сальника вала сошки рулевого управления "в родне", а остальное (в смысле резиновый сальник) кто то колхозил.

Сальник не резиновый, а из пробки, тоже этим занимаюсь.

Изменено пользователем Gadji

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Артём39    2 533

Из пробки верхний

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gadji    82



Из пробки верхний

Артём, а нижний не обыкновенный сальник? 20-3401023-Б размер 32х44х10 встал как родной!!!

Изменено пользователем Gadji

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Артём39    2 533

Так собственно в чертеже именно это и написано, только без "Б".

Вопрос то был по сальнику сошки, а не по сальнику рулевого вала, который из пробки и продается в "Колесах истории"

Изменено пользователем Артём39

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gadji    82

А вот за это " который из пробки и продается в "Колесах истории"" Артём, отдельное спасибо. Р.S. Я Крису материал должен взять от сидений, передних,  который на пружинах каркаса,тебе надо?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Артём39    2 533

У этого сальника есть альтернатива М-3549 это то же самое что и 20-3401023

Материал на сиденьях? Это же обычная "Палатка". У нас не продают, а так я бы и на штаны рабочие взял бы. Ноская она. Очень добрая ткань.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gadji    82

У этого сальника есть альтернатива М-3549 это то же самое что и 20-3401023

Материал на сиденьях? Это же обычная "Палатка". У нас не продают, а так я бы и на штаны рабочие взял бы. Ноская она. Очень добрая ткань.

Сколько отправить? адрес в личку. В "Колесо истории" нет пробковых сальников. Изменено пользователем Gadji

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Артём39    2 533

Действительно нет сальника у "Колес", а ведь был и я там его покупал, и спорил с ними, что мол сальник без обоймы не товар, и они сделали обоймы. А теперь нет. Обязательно напиши им. Они очень внимательно относятся к обращениям.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gadji    82

Действительно нет сальника у "Колес", а ведь был и я там его покупал, и спорил с ними, что мол сальник без обоймы не товар, и они сделали обоймы. А теперь нет. Обязательно напиши им. Они очень внимательно относятся к обращениям.

Так и сделаю.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Газ-АА    183

Спасибо Артём!  Судя по черетежам я имею на руках кожух сальника вала сошки рулевого управления "в родне", а остальное (в смысле резиновый сальник) кто то колхозил.

Судя по фото, Вы имеете кожух сальника переднего карданного вала, так как вырезы предназначены именно для захода в шлицы кардана. Кожух сальника вала рулевой сошки подобных вырезов не имеет.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
nat    1 923

Уважаемые,  подсобите фоткой, как в этой дибильной конструкции крепился сальник вала сошки? Сальник я так уже понял 32х44х10  (поздно увидел тему, и купил 30х45х10 от грузовика Бав, вижу не тот) имея три р.редуктора, и на всех трех было пусто, только хрень намотанная))) что за колпак надевался   на редуктор в который вставлялся сальник? и как это крепилось?

так же вопрос по сальнику р.вала, размер его по видимому должен быть 23х30х7, но самый ближайший из современных в мет. обойме нашел только 20Х30Х7((, где брать?


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
GGG    44

Salnik postavlen metalitsheskoi oboime. Oboima posazena na karter reduktora i krai zavolcovan po krugu. Tam gde konavka.

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 690

Самое главное про этот сальник ( применимо практически к любому РР) :

его замена на просто новый бесполезна без приведения сопряжения вал/втулка вала в норму.

То есть - коль вал во втулке ( из-за выработки) болтается - то сальник обязательно потечёт , и сесьма быстро после замены...:-((

Выход один. Протачивать ( прошлифовывать до круглого) вал, , ставить новую втулку и развораяивать её под полученный ( новый) вал сошки....

Просто замена сальника - мудовые рыдания.



Коль "эрзац-вариант" - то только замена смазки в РР с жидкой на консистентную ( какой-нить литолообразный аналог - типа №157,ЦИАТИМ, ФИОЛ, и т.д.и т.п....)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 690

((, где брать?

Изготовить "стакан" под сальник., что напрессовываетсяна корпус редуктора ( вместо штатной обоймы-"колпачка").

В теории - и "просто трубка", плотно посаженная на поясок "под колпачёк", в которую плотно впрессован подходящий сальник - будет работать.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
nat    1 923

колпаки найдены, выложу фото сам
