Андрей с Сахалина

Ищу чертежи кабины ГАЗ ММ В

50 сообщений в этой теме

Доброго времени суток! Ищу ЧЕРТЕЖИ ЧИТАЕМЫЕ кабины упрошенного варианта полуторки. С уважением Андрей.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

пробуй гууглить (атлас) модель нужного авто

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

.

Изменено пользователем Сергей-62
1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

есть у меня хитрая книжка 1953год  по кабинам кузовам и прочему

ПО КАКИМ АВТОМОБИЛЯМ??????? ПОКАЖИТЕ!!!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

.

Изменено пользователем Сергей-62

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

.

Изменено пользователем Сергей-62
3 пользователям нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хорошая книжка!!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

И ЗИС 5 и ГАЗ АА есть!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей-62, спасибо! Очень полезная информация. Если кому интересно, то вот ссылка на всю книгу в хорошем качестве https://yadi.sk/i/wpgsmASQcTHFQ

Кто либо видел фото полуторки с цельнодеревянной кабиной?!! Судя из книги у этой машины так же и деревянный низ.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Даже недумал что была деревянная кабина на ГАЗ ММ .На первом фото скорее всего она и есть видно заднее стекло да и дверь кажется шире.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Проем двери от года выпуска не менялся,по кабине заднюю стенку поменяли на деревянную - основные отличия этих кабин.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обратите внимание на сечения кабины. Пол в самом деле деревянный и Задний угол кабины тоже, т.е. металлической штамповки в ней нет. Очень интересный вариант, но мне кажется, что он остался только на чертежах. Все кабины, которые я видел, имели брезентовую верхнюю половину задней стенки.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Разница в проёмах двери железной кабины и той что на чертежах очевидна.Да и автор на что то опирался раз затронул рамер двери.Если учесть нехватку метала почему бы и не зделать деревянную заднюю часть,тем более что её довольно просто привязать к передней металической.




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Разница в проёмах двери железной кабины и той что на чертежах очевидна.Да и автор на что то опирался раз затронул рамер двери.Если учесть нехватку метала почему бы и не зделать деревянную заднюю часть,тем более что её довольно просто привязать к передней металической.

Они наверно просто не до жили до нашего времени.... Метал - и тот в труху...(((

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может быть и так .Из того что я видел в сети.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Коль такое дело, то нужон чертежик задней стеночки как на втором фото слева предыдущего сообщения и пола "металлической" кабины-порогов дверей. поперечин и сидения. Может у кого есть?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть фотки с размерами.Полы.







1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Размеры проёма двери.



2 пользователям нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ещё фотки.Толщина металла 1.5мм




2 пользователям нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Размеры приблезительные мерял рулеткой.Фото из сети.





2 пользователям нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

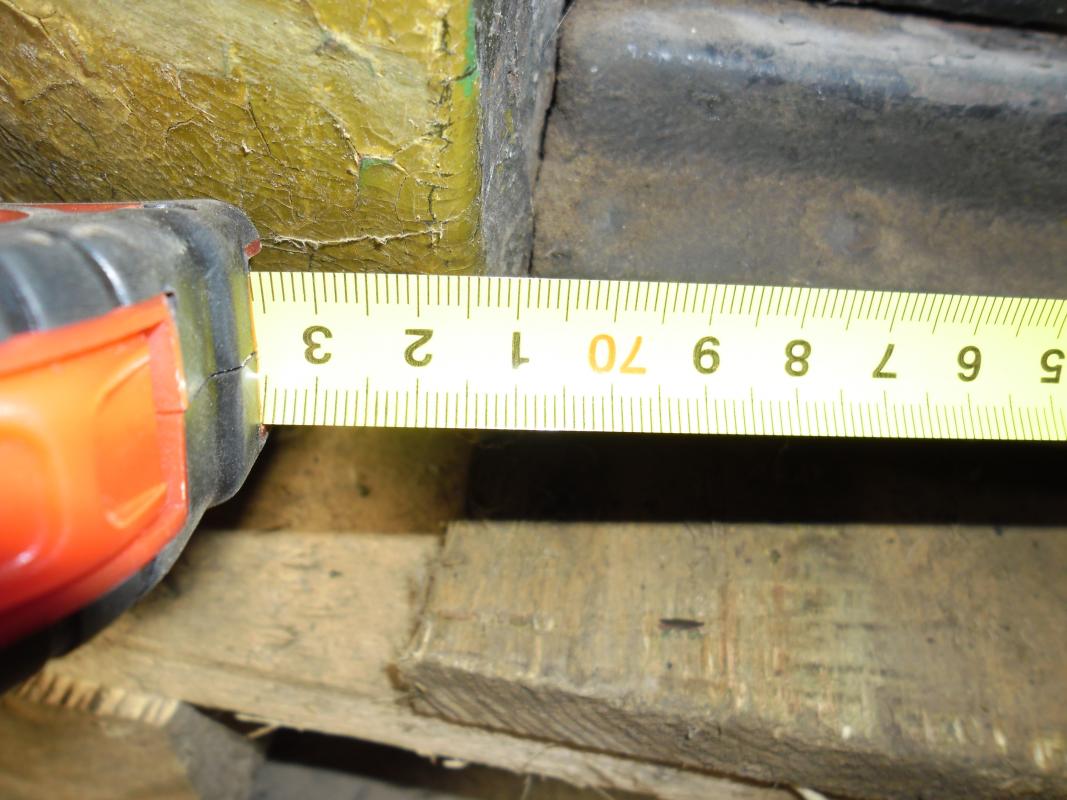

Полы снизу.Деревянная передняя подложка размером 30х55х220мм.Под задней и средней поперечиной деревянные лежни толщиной 30мм





1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

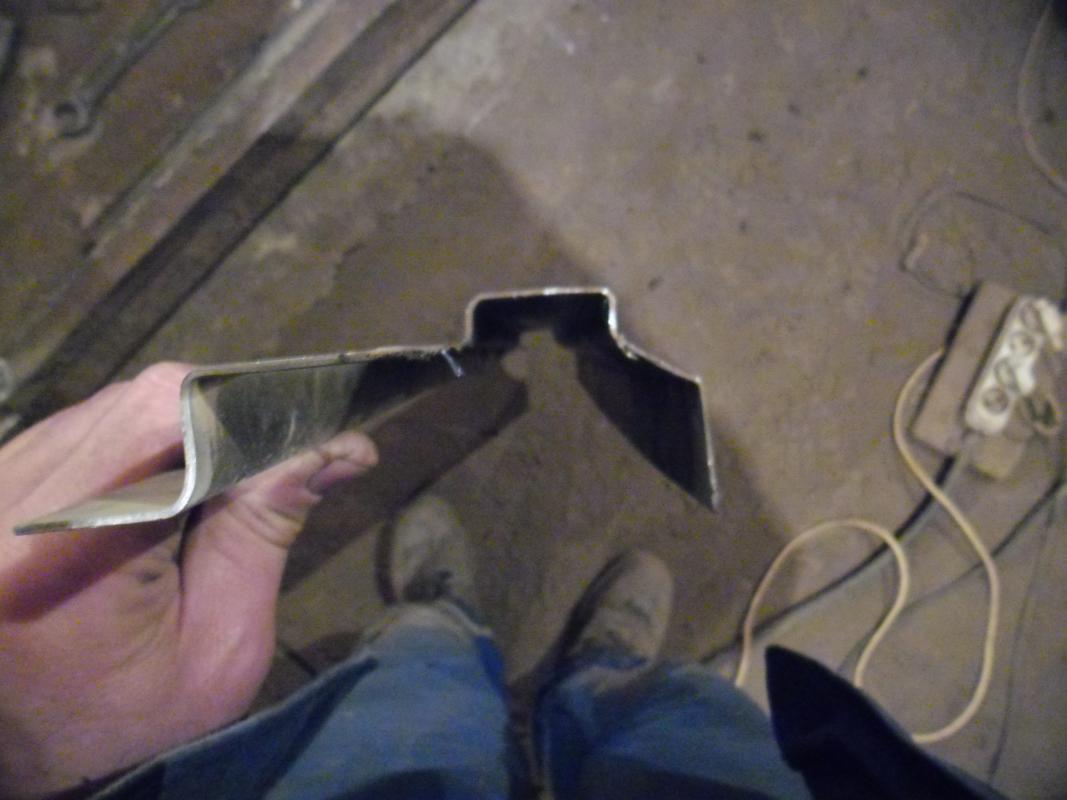

Вот мои эскизы поперечен на сто процентную правильность не претендую но может кому поможет.Обведенный размер думаю нужно увеличить на 5-7мм .



1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Блин... Парни.... Начинаю понимать, почему мне все говорят, что мой экземпляр - будто в лотерею выиграл... Поклон Вам низкий за ТАКУЮ работу!!!! Офигеть !!! Трубогиб амфибию реинкарнирует, Вы из копаных обрывков деталей легенду восстанавливаетс....!!! С разборами и переклепыванием рамы и все остальное... Нет слов.... Молодцы !!!

1 пользователю нравится это

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот мои эскизы поперечен на сто процентную правильность не претендую но может кому поможет.Обведенный размер думаю нужно увеличить на 5-7мм .

Отличные чертежи, а порожка нет такого? В третий раз принимаюсь перевести чертеж и отступаюсь, качество очень плохое.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выздоровлю от хронической болезни и сделаю эскиз.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
