Конференция ГАЗ-69
Гость Юрий72

Вопрос по размерам рамы Газ-69

Рекомендуемые сообщения

Для Газ 69 правая сторона: 21 см. - 92   см. +/- 0,5 см.

Левая сторона : 11 см. - 82 см. +/- 0,5 см.

Если я правильно понял, что нужно.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подножек! Их почему-то обзывают по разномую

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Два кронштейна пришлось резать, размеры записывал, но не очень уверен что они были корректными.

Завтра попробую изобразить то, что интересует.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 минуты назад, sasa4x4 сказал:

Подножек! Их почему-то обзывают по разномую

Выше написал, по центрам, от предпоследней поперечины рамы.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, в эти размеры, стандартные подножки, со стандартными отверстиями, встают идеально.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

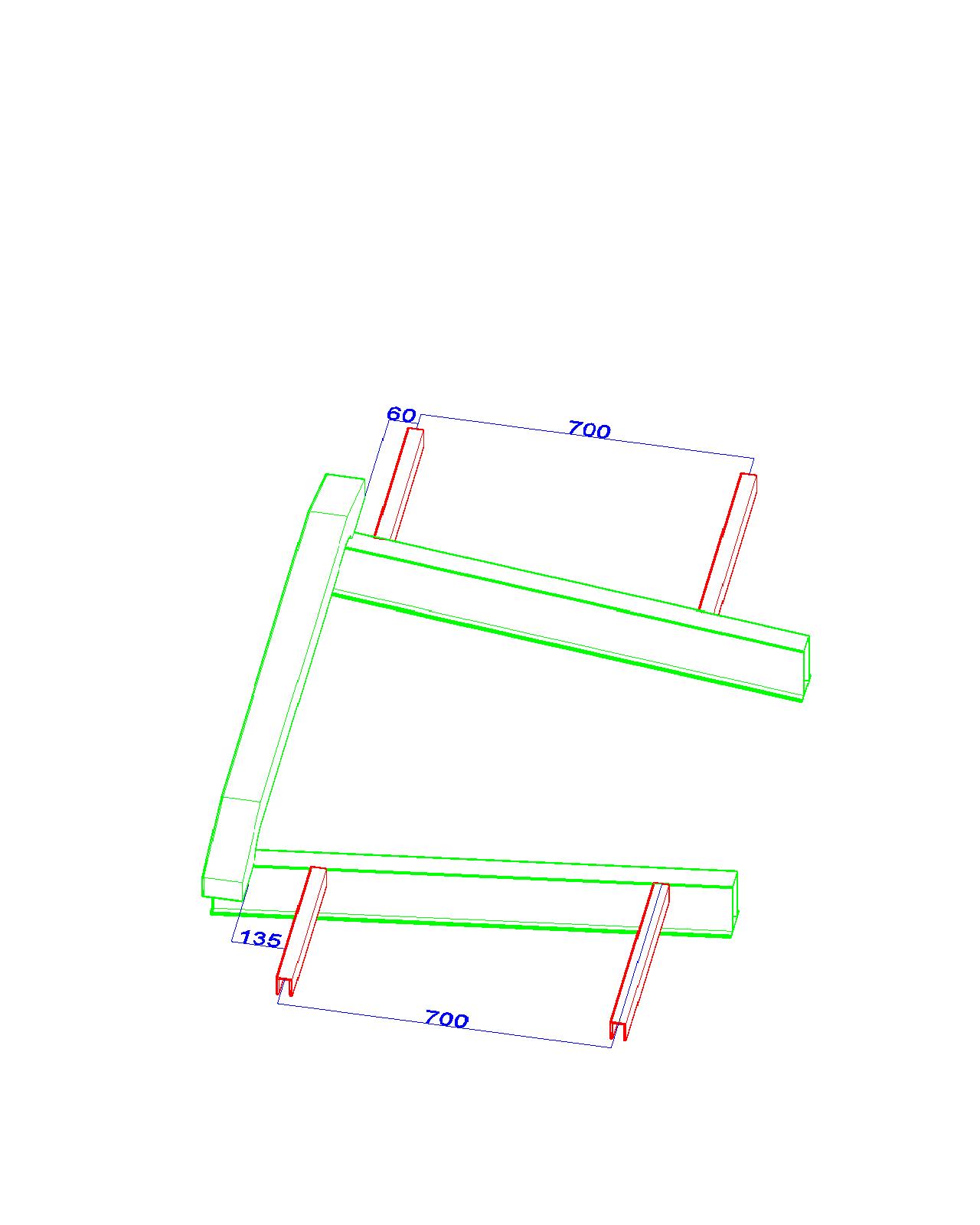

Вот размеры на моей раме, но червь сомнения не даёт спокойно спать.Frame.thumb.jpg.e66a833089d1cd4fe612559f0cb49d9d.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
24 минуты назад, sasa4x4 сказал:

Вот размеры на моей раме, но червь сомнения не даёт спокойно спать.Frame.thumb.jpg.e66a833089d1cd4fe612559f0cb49d9d.jpg

Если измерять таким образом, то так и есть.  Сходил, измерил по твоей схеме. Размеры совпадают. Если измерять от  вертикальной стенки балки (на твоей схеме так),  а не от края нижней части, к которому приклепаны кронштейны переднего конца задней рессоры.

Изменено пользователем Август

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Понимаю, что точку взял не правильно, но к правой стороне не подойти. Или раму вытаскивать или моторашку. и то и другое, вынимать сил не было.

Сегодня посмотрел еще на одном аппарате. примерно (ни рулетки, ни линейки не было) примерно так-же как и у меня.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 26.07.2017 в 21:20, sasa4x4 сказал:

Вот размеры на моей раме, но червь сомнения не даёт спокойно спать.Frame.thumb.jpg.e66a833089d1cd4fe612559f0cb49d9d.jpg

Не подскажите,а какая длина этих кронштейнов от рамы до конца  и до отверстий?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Большой кронштейн длинна 430 мм ,маленький 325 мм





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо! А нижних подпорочек под эти кронштейны размеров нет случайно?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
6 часов назад, Суворов сказал:

Спасибо! А нижних подпорочек под эти кронштейны размеров нет случайно?

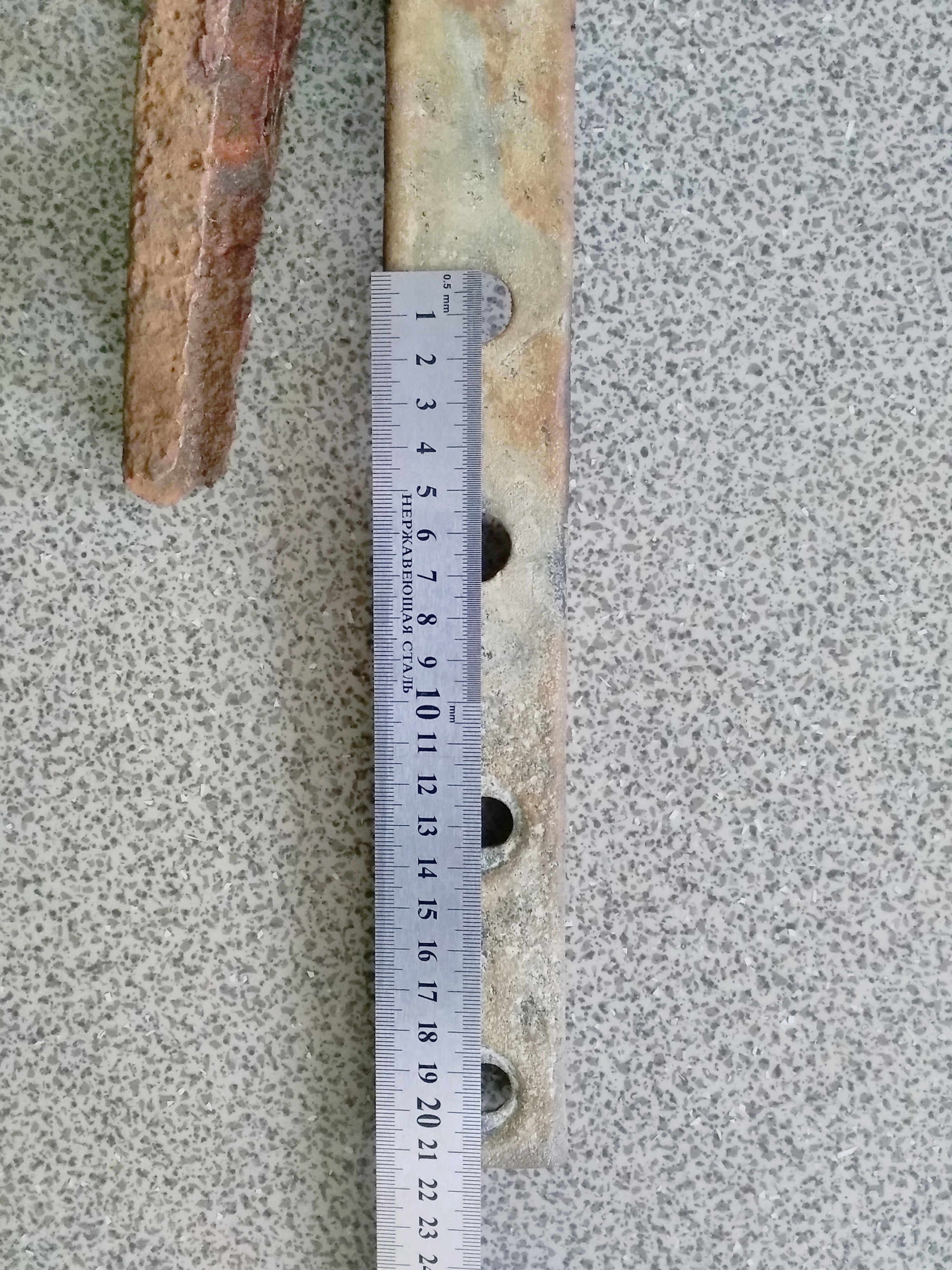

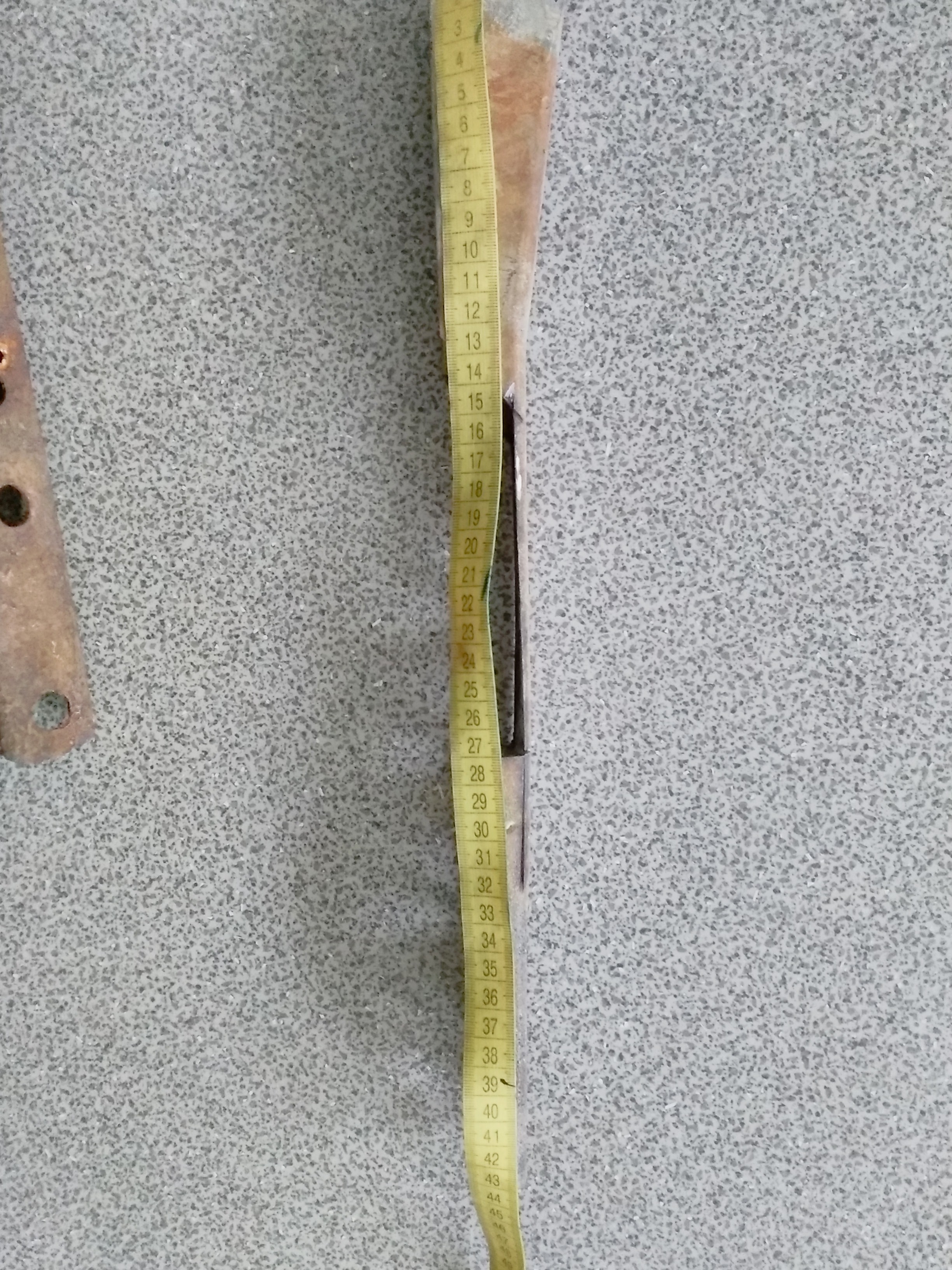

Есть, но размеры не знаю как снять)) подготовил их для своей рамы , состояние так себе, но другого не имеется. Я бы даже дал один для производства новодела, разумеется с возвратом, но ,такую деталь вряд ли кто возьмётся исполнить.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 11.02.2019 в 08:17, Саша Вии сказал:

Есть, но размеры не знаю как снять)) подготовил их для своей рамы , состояние так себе, но другого не имеется. Я бы даже дал один для производства новодела, разумеется с возвратом, но ,такую деталь вряд ли кто возьмётся исполнить.

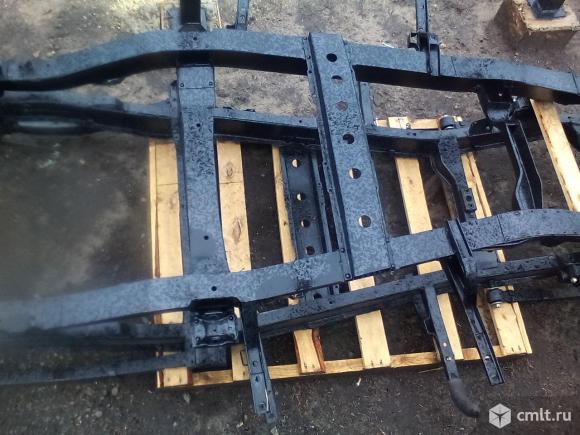

Если не ошибаюсь, на фото передние упоры, задние просто прямые?

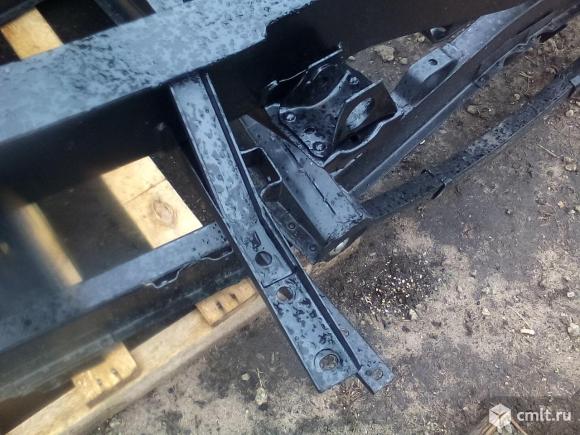

getUserImage (1).jpeg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нет, мои нижние  части все одинаковые ,и перед и зад. Верхние части разные по длинне. Видимо были варианты. Нижние части видел на раме все полностью прямые.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 11.02.2019 в 08:17, Саша Вии сказал:

Есть, но размеры не знаю как снять)) подготовил их для своей рамы , состояние так себе, но другого не имеется. Я бы даже дал один для производства новодела, разумеется с возвратом, но ,такую деталь вряд ли кто возьмётся исполнить.



могу попробовать по образу.не получится образец верну.профиль  2 ммна горячую прогну...лишнее обрежу...должно получиться..

Изменено пользователем Емеля
