Глебыч    2 117

Дело движется вперёд помаленьку. Надо делать глушитель.

Есть у кого родной,разобранный,прогнивший? Скиньте фото внутренностей и дайте размеры.

Может этот вопрос уже поднимался,что-то не нашёл.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
denisu_k    11

На соседнем форуме газ69com этот вопрос мусолили дошло дело до изготовления новодела

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Глебыч    2 117

Смотрел у соседей,хотим  сделать сами.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
nat    1 903

И он у меня есть, Но как показать внутренности.......

На соседнем форуме газ69com этот вопрос мусолили дошло дело до изготовления новодела

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Глебыч    2 117

И он у меня есть, Но как показать внутренности.......

Тогда только фото снаружи.......

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ALL21    67

Доброе утро!

А чертежи есть? Он не такой как М1 ?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
nat    1 903

Вот в телефоне нашлись.

Подробнее могу сфотать позже.




Изменено пользователем Nat

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Газ-АА    173

На соседнем форуме газ69com этот вопрос мусолили дошло дело до изготовления новодела

К сожалению, при весьма приличном качестве продукта снаружи, внутренности сделаны абсолютно неверно.

Соседи вставили просто трубу с отверстиями, в то время как в оригинальном глушителе использованы

разработанные для глушителя Газ-М1 элементы.

Эти элементы в точном соответствии чертежам и по этим же чертежам изготавливались и устанавливались

в глушитель Газ-М-20.

Из этого то(М-20) глушителя и следует изымать оригинальные для Газ-67Б элементы и их копировать.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Глебыч    2 117

К сожалению, при весьма приличном качестве продукта снаружи, внутренности сделаны абсолютно неверно.

Соседи вставили просто трубу с отверстиями, в то время как в оригинальном глушителе использованы

разработанные для глушителя Газ-М1 элементы.

Эти элементы в точном соответствии чертежам и по этим же чертежам изготавливались и устанавливались

в глушитель Газ-М-20.

Из этого то(М-20) глушителя и следует изымать оригинальные для Газ-67Б элементы и их копировать.

Спасибо,если так,то ищем теперь родной глушитель "Победы",чтобы посмотреть его внутренности.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Муса    8

В чертежах есть детали внутренней системы

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Глебыч    2 117

Сделал себе,глядя на чертежи и фото.Размеры наружные и внутренние соблюдены,правда крышки выточены,основа глушителя согнута с 2-х мм листа.




Изменено пользователем Глебыч
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нам попался глушитель. По виду "заводского исполнения". Но смущает что труба идет по центру. а не в верхней части. Другие фото найти не могу.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вполне может быть. Но есть и с "верхним расположением". На выходных постараюсь показать

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mers126    548

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Восход    65

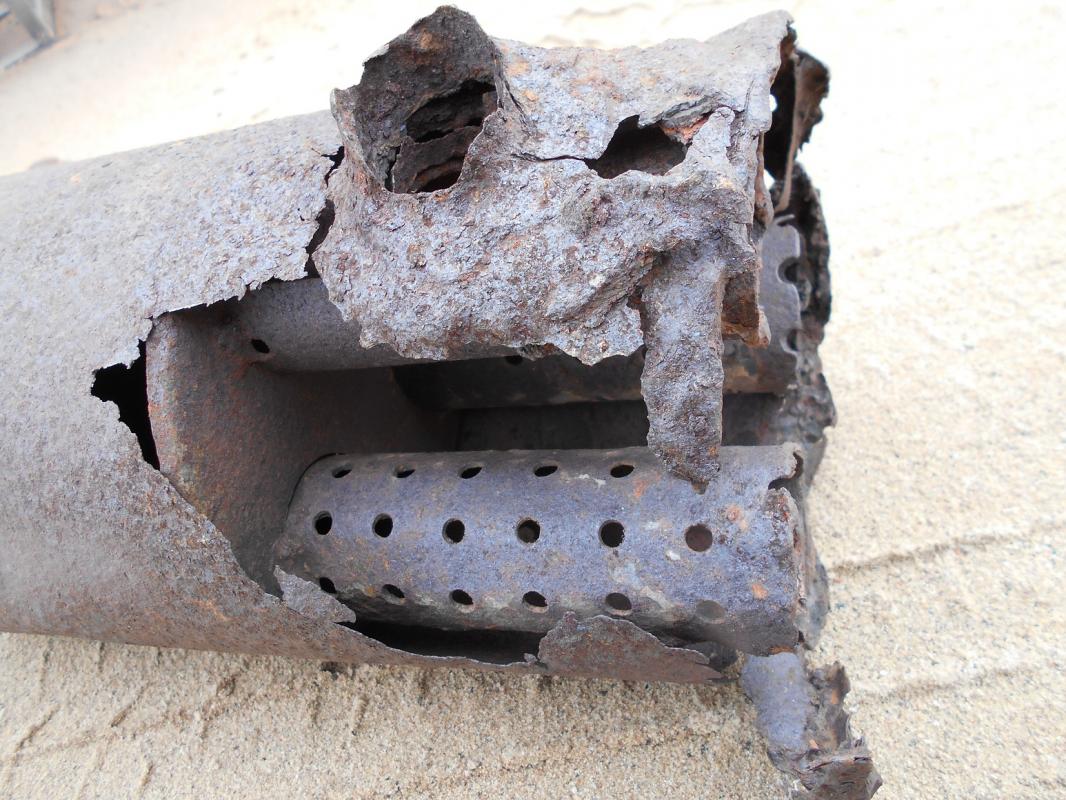

Нашелся вот такой глушитель, снаружи конечно варен не раз, но внутрянка довольно аккуратно исполнена... вполне похожа на оригинал, может один из вариантов? (отверстия в трубах выполнены в виде отверстий, а не жабрами)

post-15075-0-93609300-1474735479_thumb.jpgpost-15075-0-18394500-1474735502_thumb.jpgpost-15075-0-22162800-1474735540_thumb.jpgpost-15075-0-20451300-1474735558_thumb.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Восход    65

В закромах еще отыскал два куска, нижний - точно от Полуторки, верхний не знаю от чего.... но судя по тому, что ряд отверстий пляшет, то скорее всего что-то наше. Может ЗиС.


Входная труба по диаметру одинакова с Полуторкиной (около 51...52 мм), также в них одинаковое число рядов отверстий - 8 , но по распложению отверстий в рядах отличаются, в Полуторкиной расположены в шахматном порядке.


Оставшиеся две трубки одинаковы по диаметру с неизвестной - около 47...48 мм.


Отвестия кстати не сверлены, а пробиты довольно хитрым способом

post-15075-0-79346600-1474736698_thumb.jpgpost-15075-0-47029000-1474736721_thumb.jpgpost-15075-0-12366800-1474736738_thumb.jpg

Изменено пользователем Восход

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
