Есть в  чертежах не большая неточность. Длину половых досок , ну и бортов  разумеется ,  сделайте примерно на полтора сантиметра длиннее.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 часов назад, ALL21 сказал:

Есть в  чертежах не большая неточность. Длину половых досок , ну и бортов  разумеется ,  сделайте примерно на полтора сантиметра длиннее.


Спасибо! Длина выяснилась уже после установки платформы  на раму? То есть длина пола и  боковых бортов должна составлять 2511,5 мм?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо пояснить - если использовать нижнюю часть петли заднего борта согнутую из полосы, то проблем не возникает.

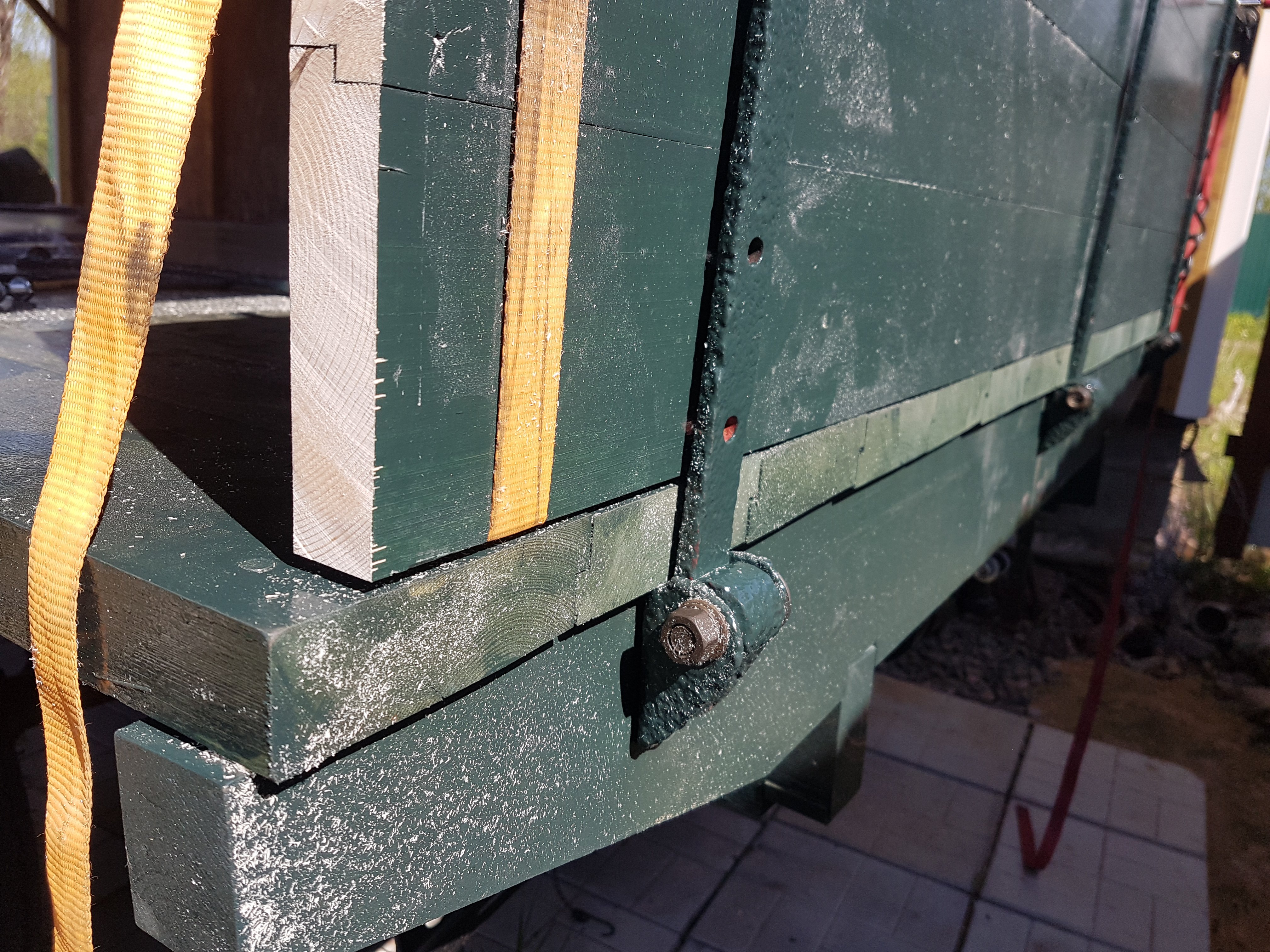

В случае, когда используется штампованная нижняя деталь петли(как на фото) - нужно просто двинуть вперед задний поперечный брус, но не удлинять платформу. Длина досок составляет 2515 мм.

Изменено пользователем Lvovich111

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
19 часов назад, ALL21 сказал:

Есть в  чертежах не большая неточность. Длину половых досок , ну и бортов  разумеется ,  сделайте примерно на полтора сантиметра длиннее.


Алексей, а какое дерево использовали?

Чертеж думается этот составлялся в 60-70-гг. Не характерный шрифт.... да и впечатление, что он то ли с сохранившегося кузова рисовался, толи перерисовывали с оригинала с большими утратами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Lvovich111 сказал:

Надо пояснить - если использовать нижнюю часть петли заднего борта согнутую из полосы, то проблем не возникает.

В случае, когда используется штампованная нижняя деталь петли(как на фото) - нужно просто двинуть вперед задний поперечный брус, но не удлинять платформу. Длина досок составляет 2515 мм.

 В добавок не разберу размер ширины крайних досок пола платформы, у них другой размер отличается от 130 мм?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1. Ширина крайних досок - 120 мм

2. На борта и пол использовал  сосну. Каркас - береза

3. По поводу петель заднего борта и длины  досок. Действительно, если  использовать  петли раннего  типа,  то удлинять доски  пола, - не нужно,  у меня  стоят  кронштейны - позднего типа,   поэтому размеры досок в  чертеже  - не  корректны.  Меня  в  свое  время  предупредил об  этом Саша Костин,  за  что  ему  огромное спасибо. Посмотрите  его отчет   на драйве.

Крайний брус,   сдвинуть затруднительно,  каркас  к  меня  собран на шпильках.

И  еще совет,  не смотря на то,  что  древесина сухая,  не затягивайте со  сборкой.  Древесина набирает  влагу из воздуха и ее начинает вести и крутить.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вообще древесина должна полежать сначала в помещении, где будет храниться машина, хотя бы 3-4 месяца - потом собирать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
