Сомнения в эскизе скамеек. Подскажите, пожалуйста

Рекомендуемые сообщения

E_Gor    179

Здравствуйте!
Озаботился изготовлением новых скамеек. Есть старые, на которые ориентируюсь. Похоже даже оригинальные. Но имеется некоторые сомнения, которые прошу помочь развеять.

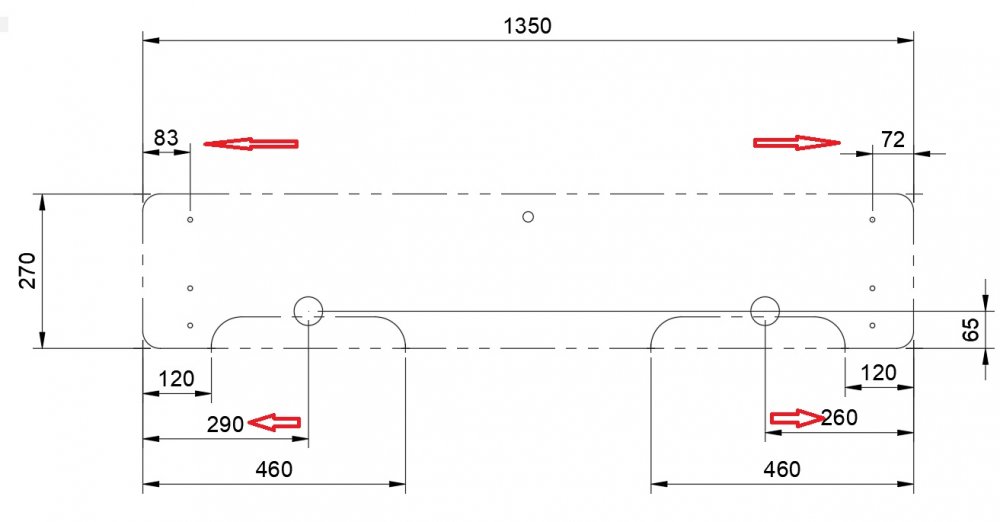

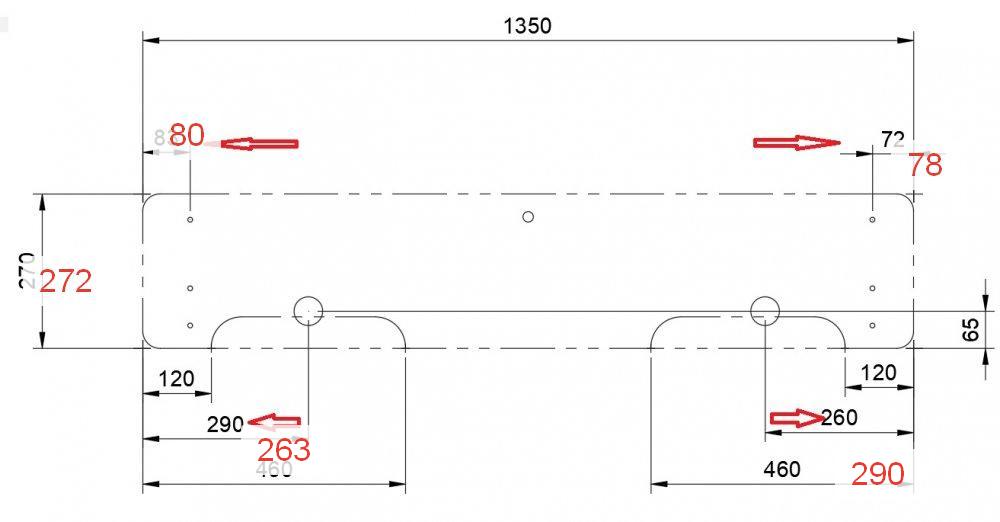

Итак, есть две скамейки. Абсолютно одинаковые. Нет, не симметричные одна относительно другой, а именно одинаковые. Почему я заостряю на этом внимание, потому что и сами скамейки, их крепления и вырезы не симметричны, относительно центра. А теперь вопрос-просьба: у кого есть возможность, проверьте, пожалуйста, размеры, обозначенные стрелками на рисунке.

Если со сверлениями еще могу согласиться, то линии крепления петель для меня кажутся странными. Посмотрите, пожалуйста, господа оригинальщики, так ли это. Обращу внимание, сравните на обеих сторонах, на обеих скамейках, пожалуйста.

Вопрос по скамейкам.jpg

А еще прошу скинуть эскиз крюков фиксации лавок. Их нет совсем. Буду делать из капотных.

Изменено пользователем E_Gor

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ВладимирВ    1 012

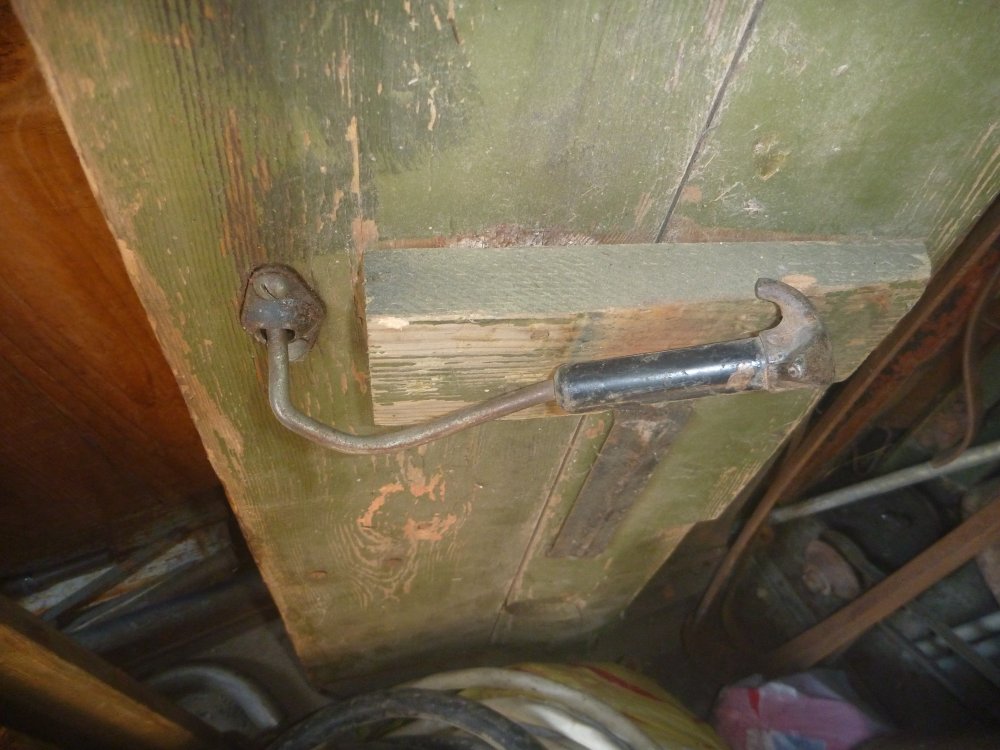

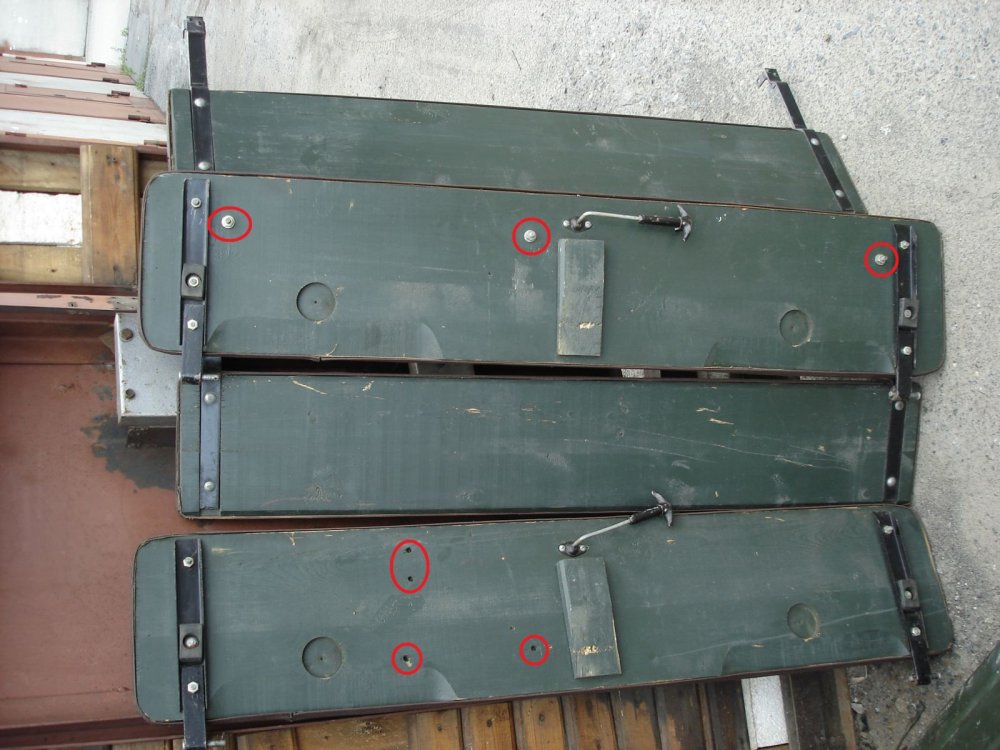

вот хорошее фото. И стержень крюка (размер) видно


  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Денис002    796

Да, верное фото скамеек. Еще добавлю, что мне попадались 2 вида петель спинки лавки. Одни просто прямые по всей длине, другие имеют изгиб сразу после доски. На фото на верхей лавке именно с изгибом

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
11 часов назад, Алексей Попович сказал:


Алексей, спасибо! Ну двумя миллиметрами можно пренебречь, спишем их на погрешность измерения. Значит отступ от краев буду делать одинаковый. Симметрично, относительно центра. Посмотрю по спинкам лавок расстояние между петлями. Вырезы под замки рундуков похожи на правильные? 290 и 260? На обеих лавках одинаково смещены вправо?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
11 часов назад, ВладимирВ сказал:

вот хорошее фото. И стержень крюка (размер) видно


Благодарю, Владимир! Фотографии действительно хорошие, попробую прикинуть по ним размеры. Как оказалось, у меня обе лавки правые. Ведь топор на правую крепится?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ВладимирВ    1 012

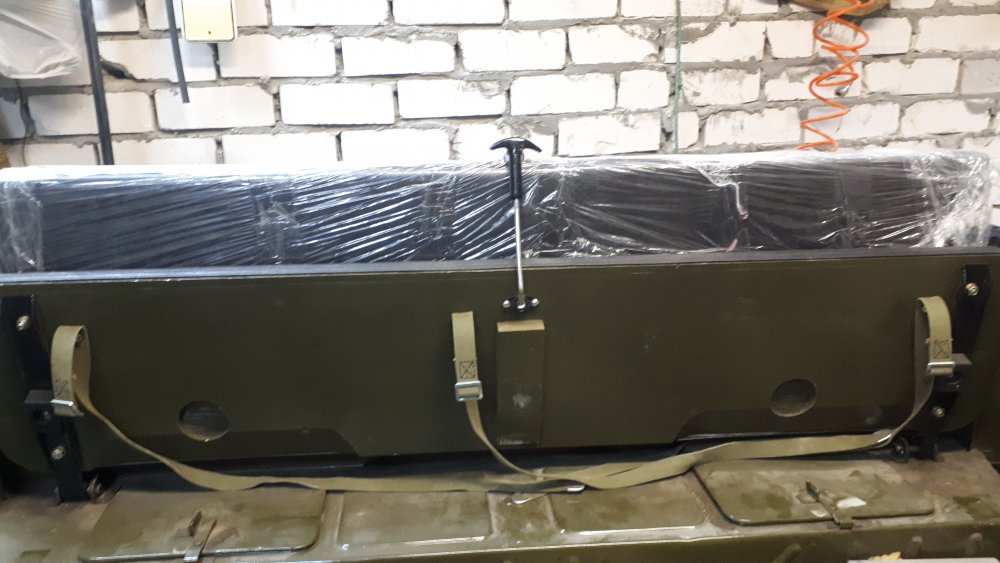

на правую по ходу движения (пассажирскую). На левой три болта закладных под ремешки свернутого тента.

Изменено пользователем ВладимирВ
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
11 часов назад, Денис002 сказал:

Да, верное фото скамеек. Еще добавлю, что мне попадались 2 вида петель спинки лавки. Одни просто прямые по всей длине, другие имеют изгиб сразу после доски. На фото на верхей лавке именно с изгибом

Денис, здравствуйте! Петли изогнутые. Причем и на спинках и на лавках они не плоские. То есть доска будет в некоторой мере изгибаться. У Вас, как у дотошного оригинальщика хотел узнать и самые точные размеры. Если будет время, не сочтите за труд. Перенесу в чертеж и поделюсь с общественностью. Кстати, обратил внимание, что у родных лавок древесина цельнокройная. Мне ж пришлось склеивать щит...

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
макс 027    54

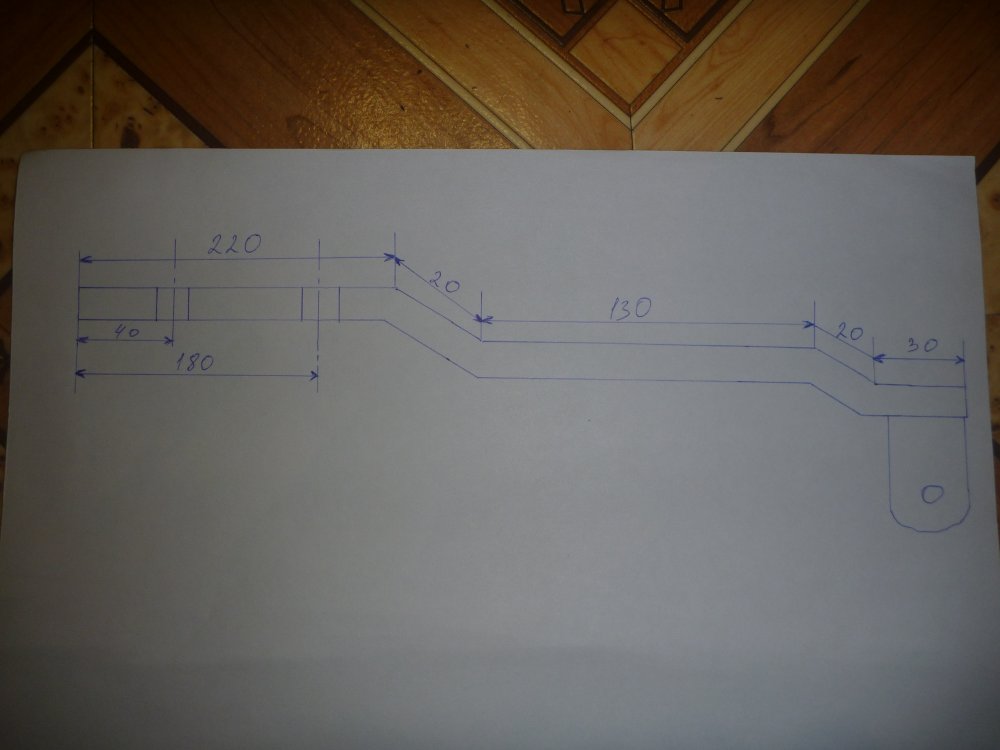

Вот так намерил.....

Щиты у меня тоже были склеены.

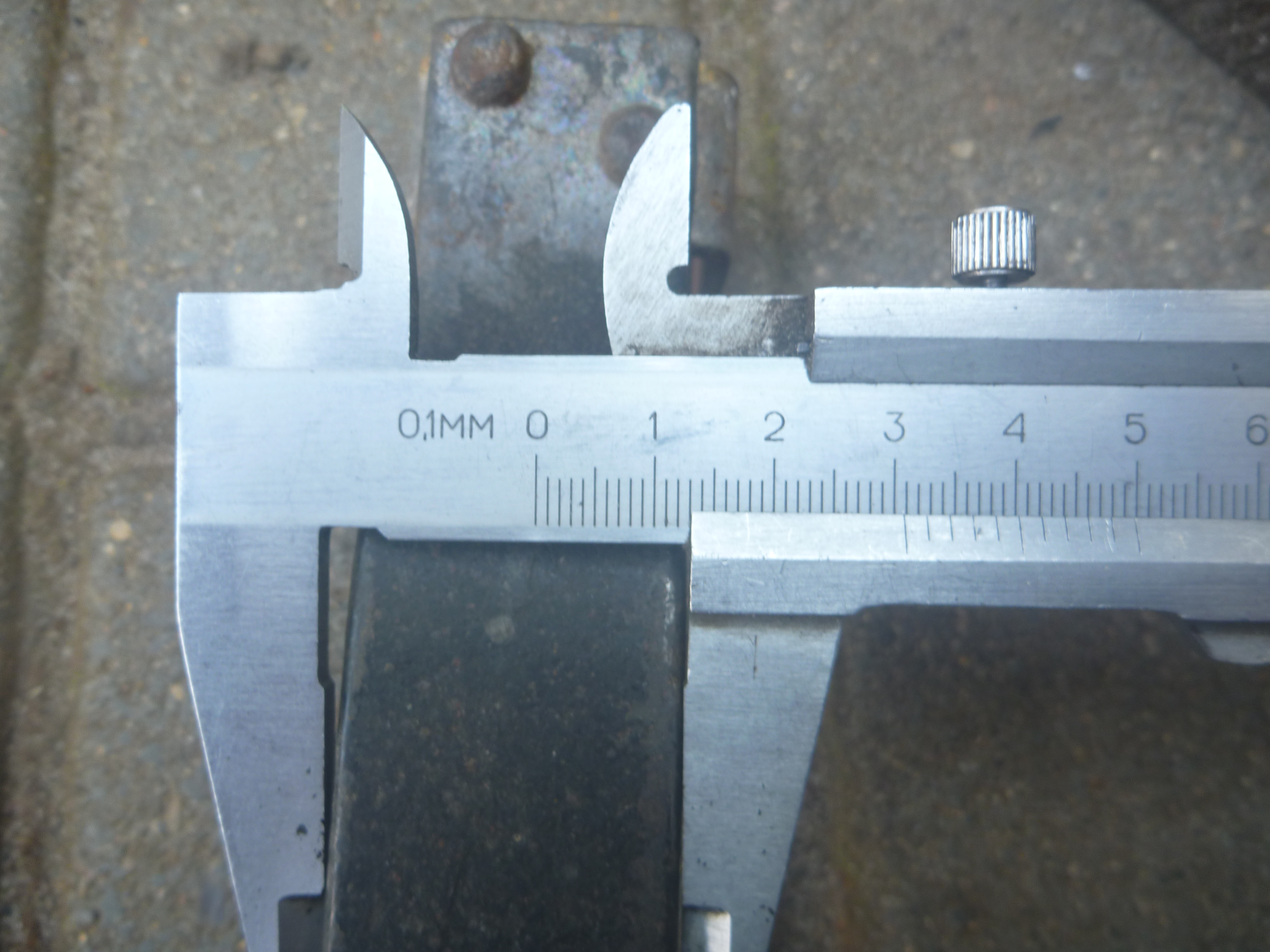

Толщина полосы 5 мм.

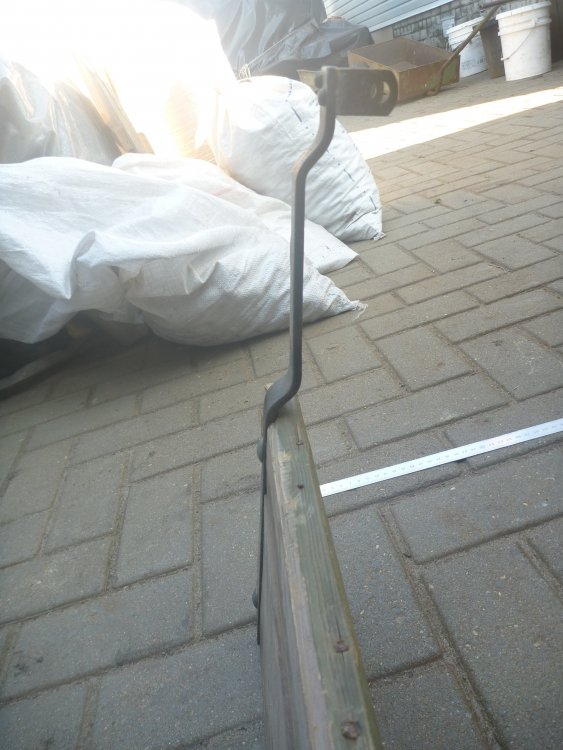

Крючки у меня гнутые может из за "радийного" прошлого.P1050012.thumb.JPG.1258f592d4e8747fa2d44f6357b75aaa.JPG




  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 часов назад, E_Gor сказал:

Вырезы под замки рундуков похожи на правильные?

У меня так . Вырезы под замки рундуков лучше мереть индивидуально, щиты лавки  в большинстве своём сборные .

лавка (2).jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Денис002    796

Да, постараюсь замерить в ближайшие дни.  У меня оригинальная лавка тоже цельная была, и с прямыми петлями. А вторая плохой  самопал. Когда петли на нее нашел, оказалось они кривые. https://www.drive2.ru/l/467138511250654296/

https://www.drive2.ru/l/468244894826103262/

П.с. вдруг пригодится.... Наполнение под дермантин - войлок, но я отказался от него, подумал влагу будет собирать. В спорттоварах продают коврик гимнастический, из вспененной какой-то фигни, он тактильно и по толщине как раз войлок мне заменил. Его лучше мебельным степлером прихватить только в паре мест под дермантином. Если чаще, ямы от скобок будут чувствоваться под дермантином.  Закладные гайки под крепление топора и крючки брал в мебельном, они с большой шляпкой и 4мя острыми шипами, теперь крючки можно на смерть затягивать и не бояться что их вырвет при частом использовании.

Изменено пользователем Денис002

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
10 часов назад, Денис002 сказал:

Да, постараюсь замерить в ближайшие дни.  У меня оригинальная лавка тоже цельная была, и с прямыми петлями. А вторая плохой  самопал. Когда петли на нее нашел, оказалось они кривые. https://www.drive2.ru/l/467138511250654296/

https://www.drive2.ru/l/468244894826103262/

П.с. вдруг пригодится.... Наполнение под дермантин - войлок, но я отказался от него, подумал влагу будет собирать. В спорттоварах продают коврик гимнастический, из вспененной какой-то фигни, он тактильно и по толщине как раз войлок мне заменил. Его лучше мебельным степлером прихватить только в паре мест под дермантином. Если чаще, ямы от скобок будут чувствоваться под дермантином.  Закладные гайки под крепление топора и крючки брал в мебельном, они с большой шляпкой и 4мя острыми шипами, теперь крючки можно на смерть затягивать и не бояться что их вырвет при частом использовании.

Да, эти две темы на Драйве я видел. Поэтому и настойчиво упрашивал Вас о замерах! :)

Крепить вспененный полиуретан (полиэтилен) не планирую. Думаю не выползет из под дермантина. Про гайки тоже уже думал. Вернее уже даже затарился. Топор буду вешать не оригинальный, тоже крепление иное будет.

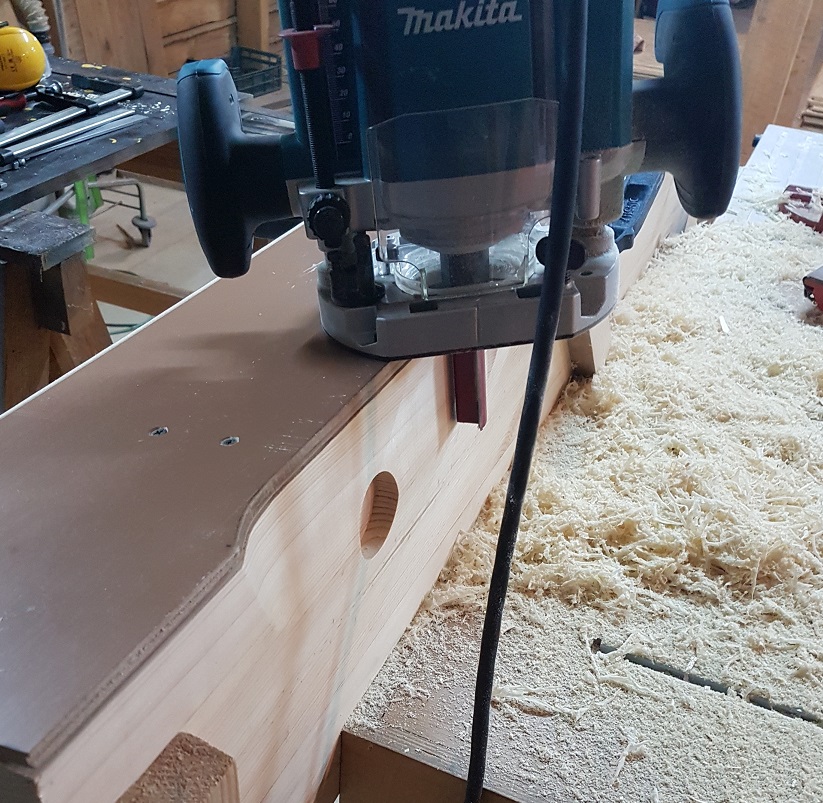

Процесс выреза скоса.jpg

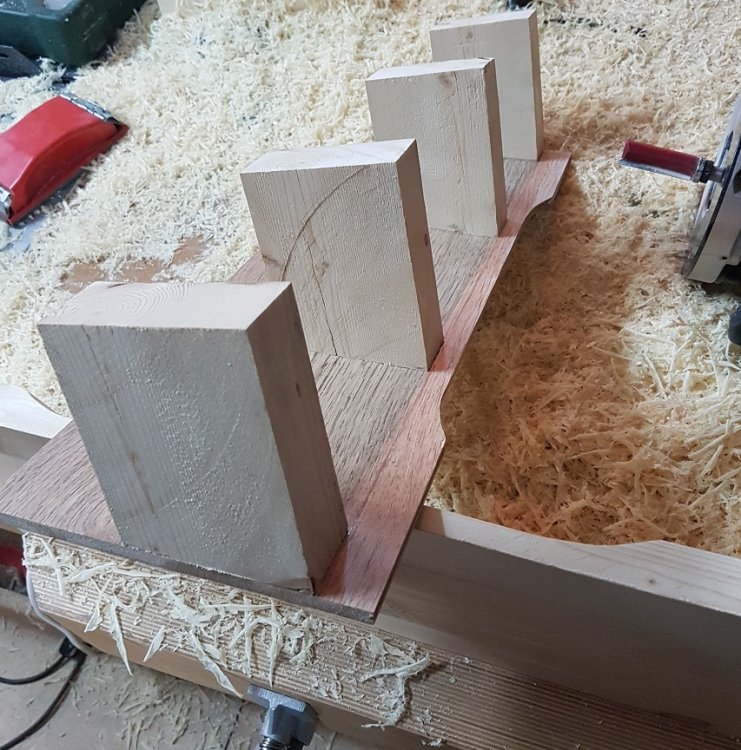

Шаблон выреза.jpg

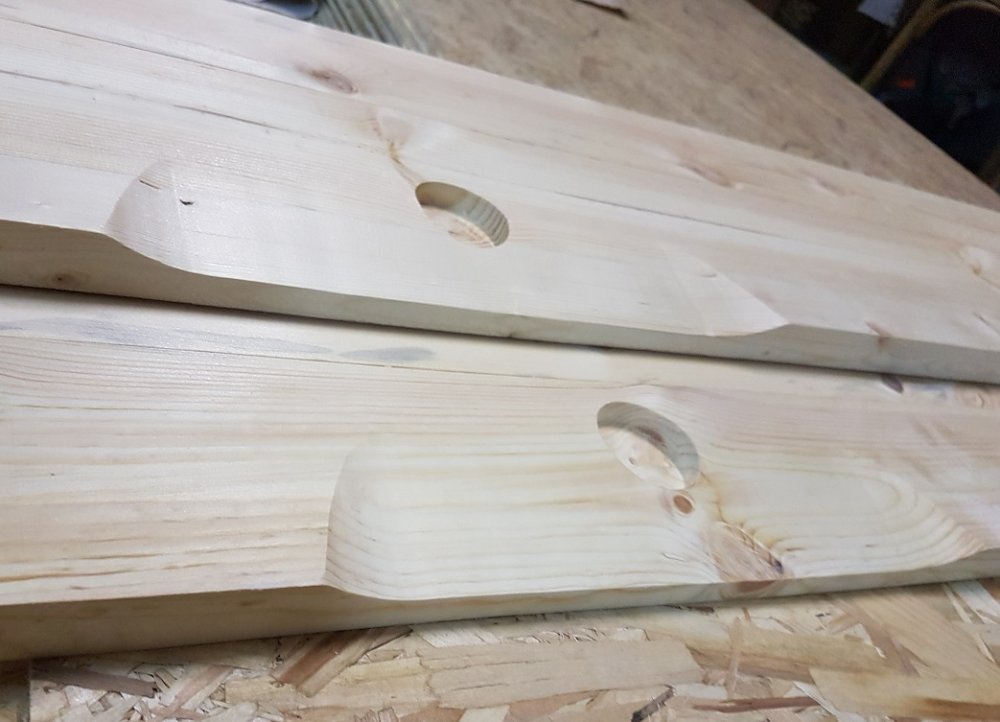

Итог скоса.jpg

У меня как будет готово, сделаю полный отчет с размерами.

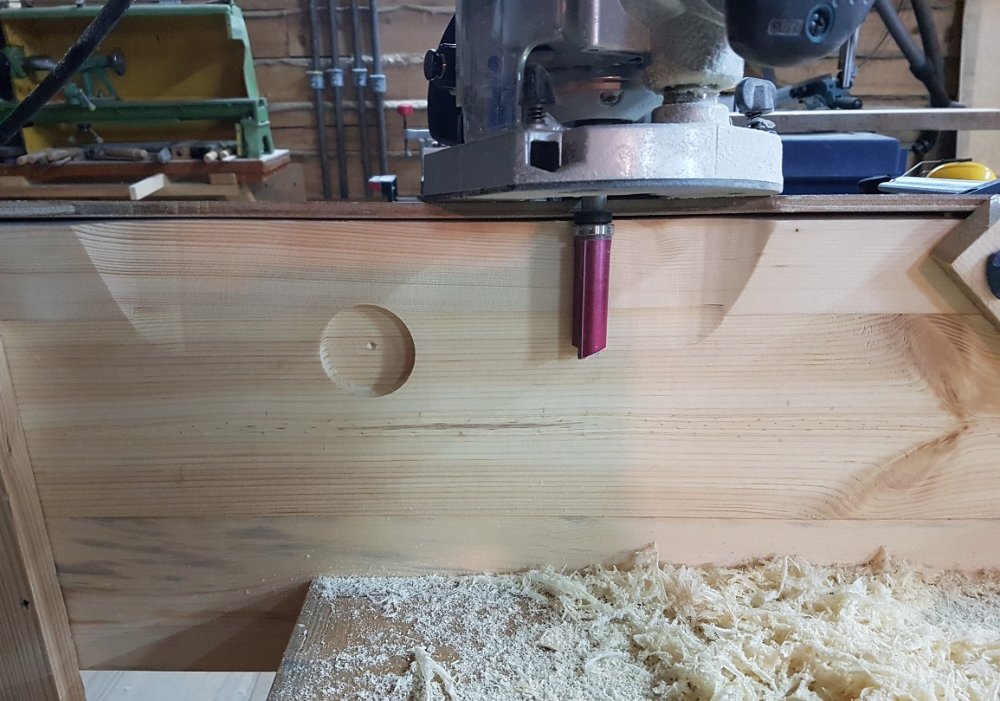

Процесс выреза скоса1.jpg

Изменено пользователем E_Gor

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
10 часов назад, Алексей Попович сказал:

У меня так . Вырезы под замки рундуков лучше мереть индивидуально, щиты лавки  в большинстве своём сборные .

лавка (2).jpg

Я б померял и не спрашивал, но автомобиль сейчас в пятистах километрах от меня...  Спасибо за информацию! Я так понял, скамейки все же симметричные относительно продольной оси автомобиля?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Денис002    796

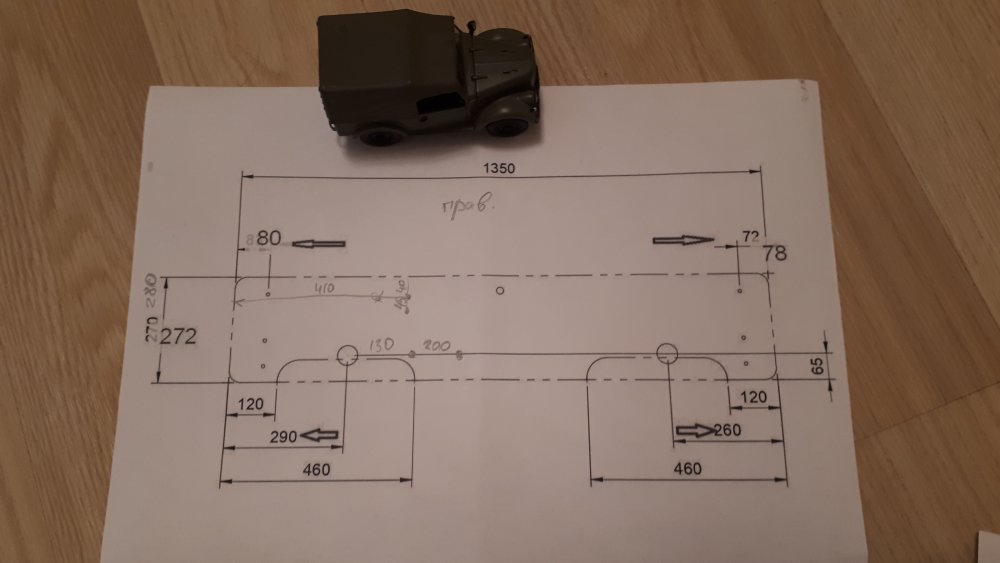

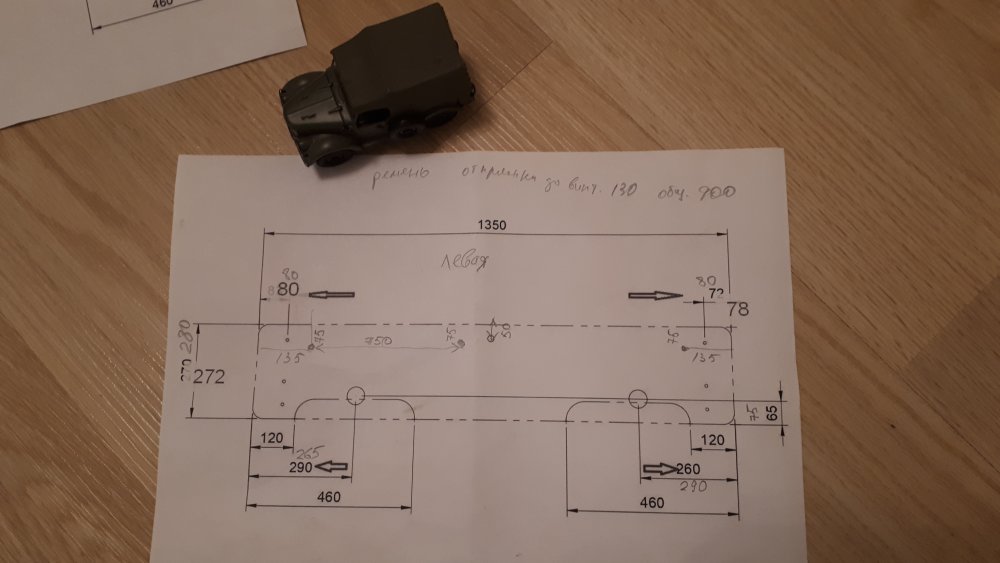

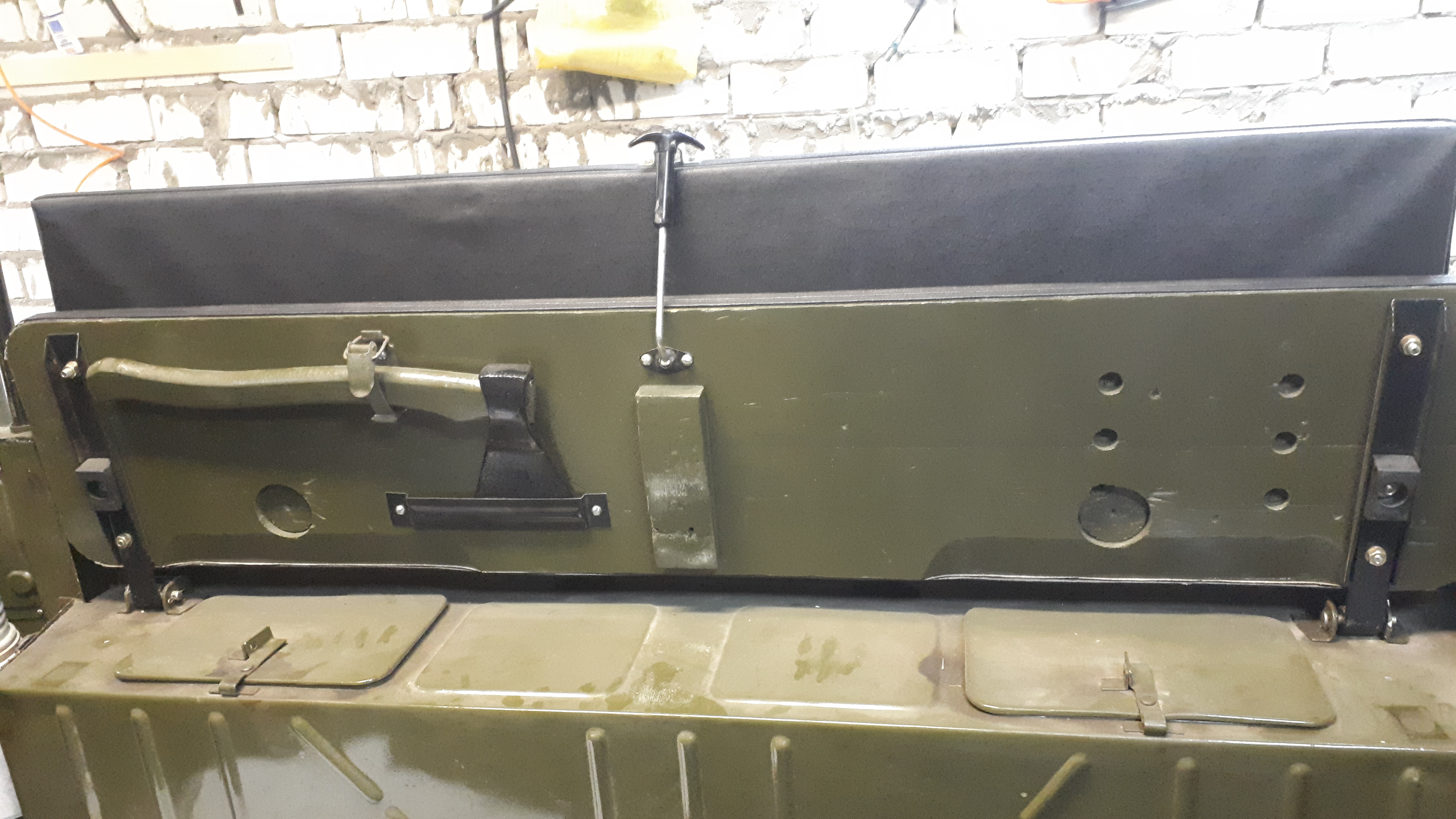

Вот что у себя намерил. Наспех подрисовал. На Левой еще отметил шпильки, что крепят ремни тента, на правой - где крепление топора. ремень тента от оси пряжки до шпильки 130, общая 900 мм . В остальном у меня получились размеры право-лево зеркальные.







  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
mitalena    40

Ещё должен быть хомутик куда цепляют крючек скамейки.


  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
2 часа назад, Денис002 сказал:

Вот что у себя намерил. Наспех подрисовал. На Левой еще отметил шпильки, что крепят ремни тента, на правой - где крепление топора. ремень тента от оси пряжки до шпильки 130, общая 900 мм . В остальном у меня получились размеры право-лево зеркальные.







Прям огромное спасибо!!!!!!!!!!  Все же зеркальные... Эх, придется переделывать одну...  Странно, центры сверлений 65 или 75? Или на второй просто забыли дописать?

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Денис002    796

Не дописал. 75 мм у меня.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
E_Gor    179
8 часов назад, Денис002 сказал:

Не дописал. 75 мм у меня.

Благодарю! При настроении перенесу это в формат чертежа. Более подробного эскиза не встречал пока.

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Денис002    796

Буду рад, если информация пригодится .

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
andrey spb    207

за что цепляется крючек на спинке ?, на моих даже намека нет что там что то было


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ВладимирВ    1 012

метал. скобка с отверстием под крюк.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
andrey spb    207
25 минут назад, ВладимирВ сказал:

метал. скобка с отверстием под крюк.

а без скоб были варианты скамеек?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ВладимирВ    1 012

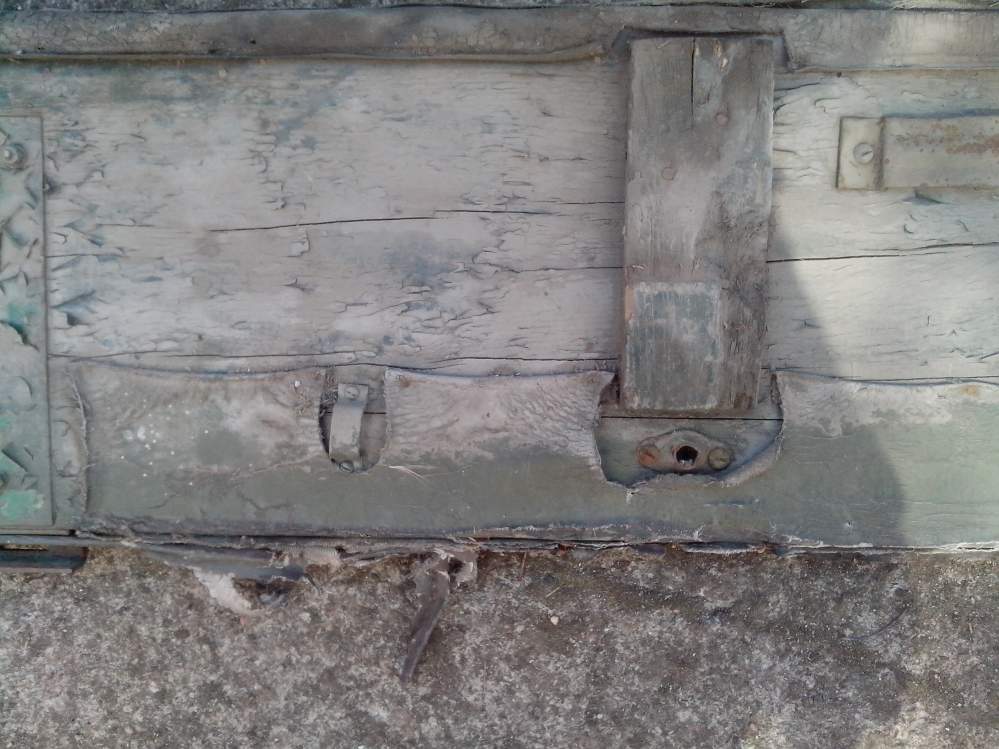

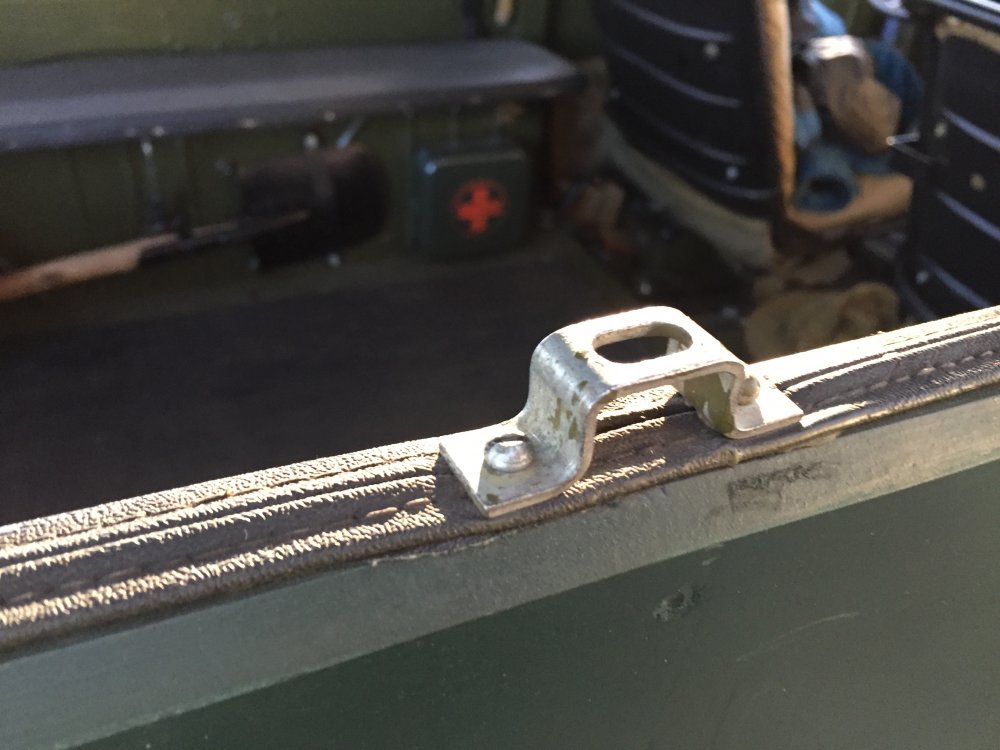

Скоба вблизи




  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
