"Тагер" - выход из застоя.

Рекомендованные сообщения

Всех с праздником!

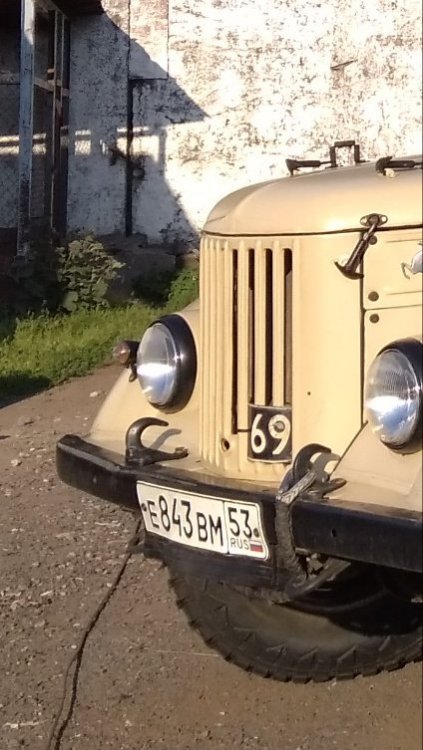

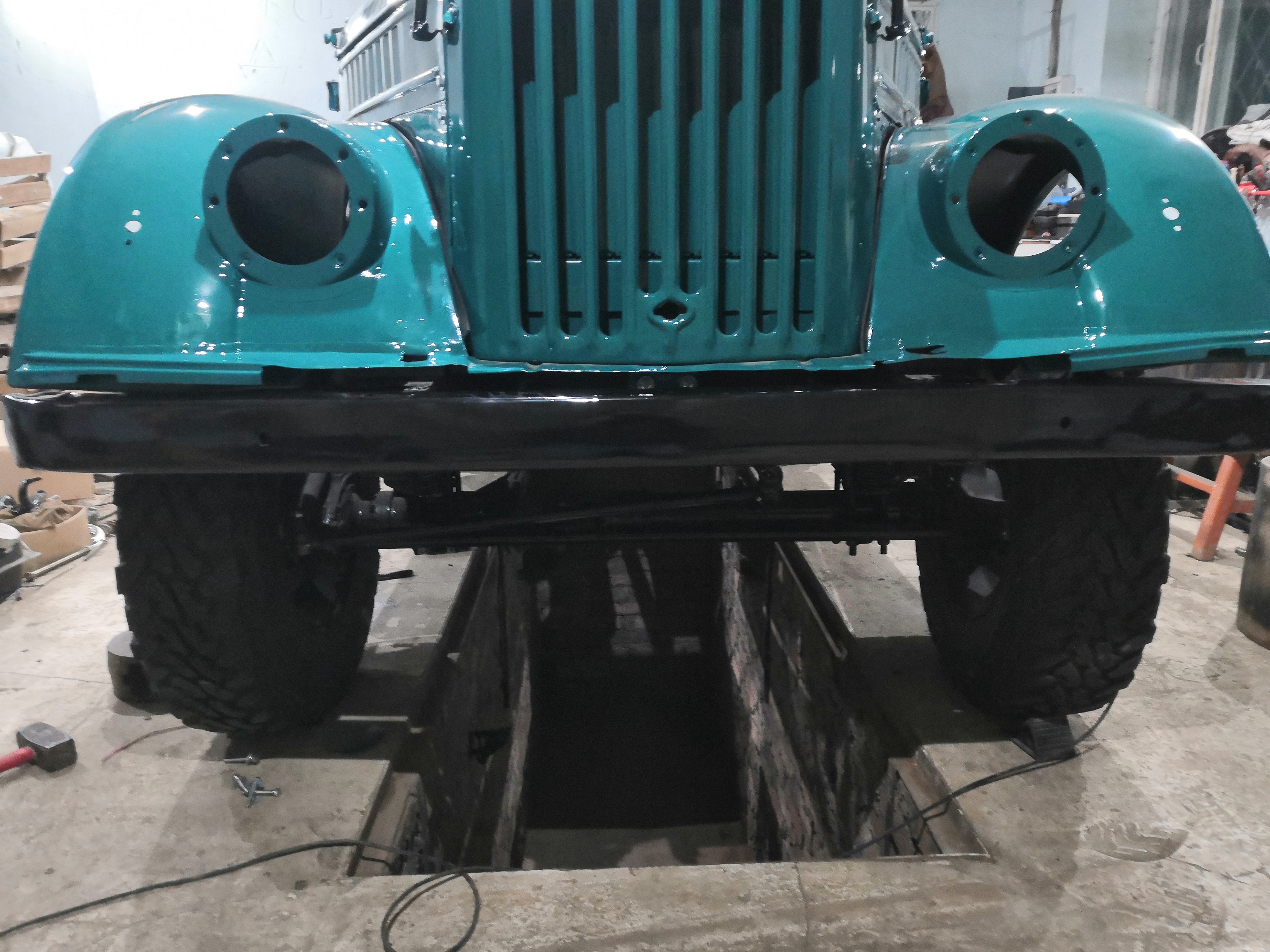

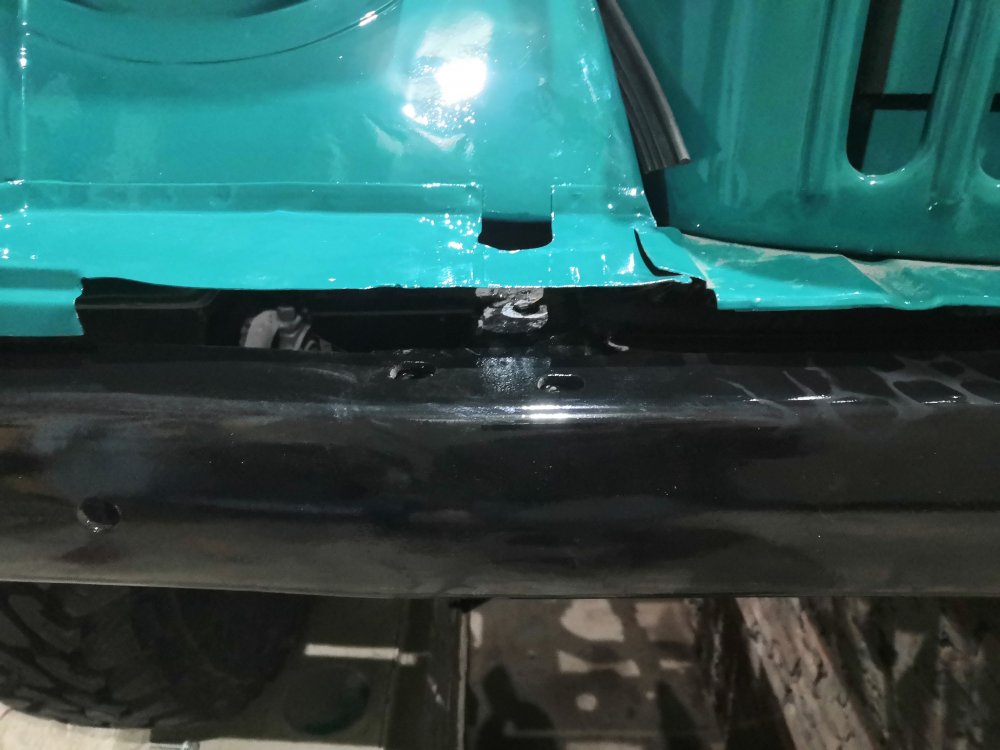

В канун Рождества возник вопрос - что делать с бампером? Между рамой и кузовом у меня 3 см. Вот на это расстояние крылья и возвышаются над бампером (крылья просто наживил, усов пока нет).

Бампер хочется оставить родной, но как это сделать, тем более при условии, что планируется установка лебедки (уже едет ко мне) с зарезкой морды)?

Какие варианты решения есть?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лебёдку видишь? А она есть!

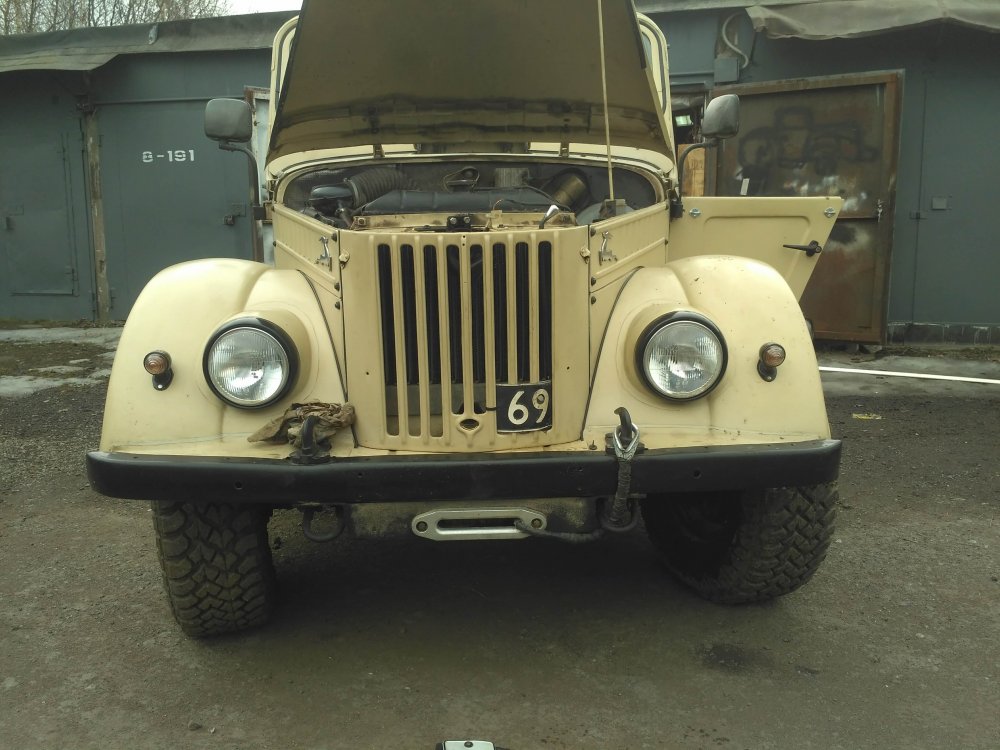

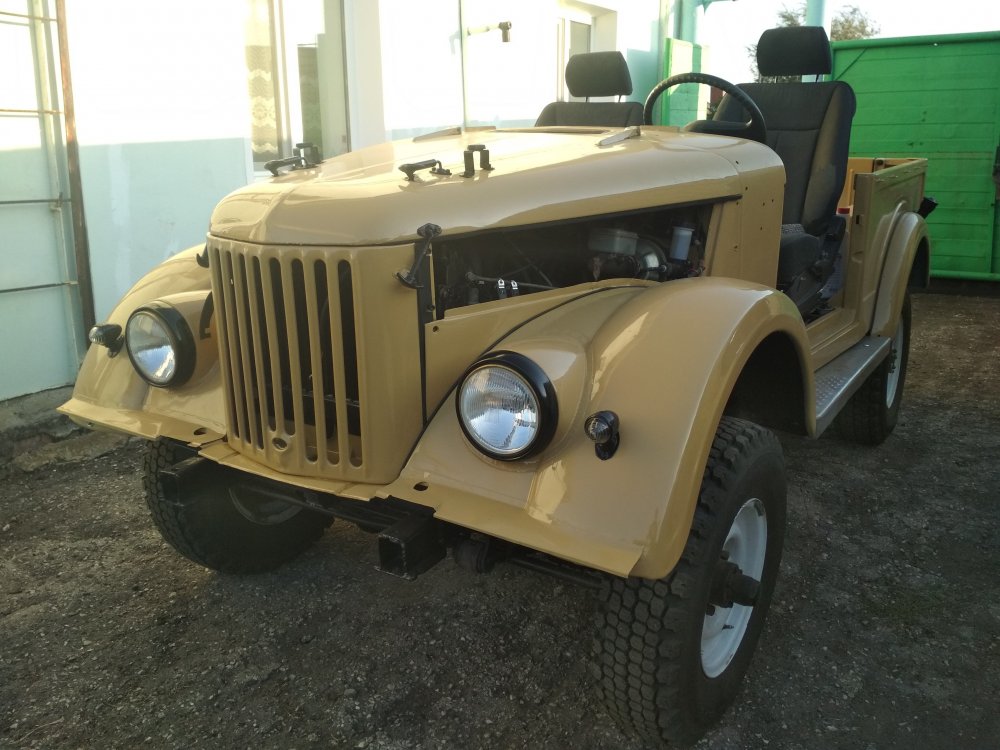

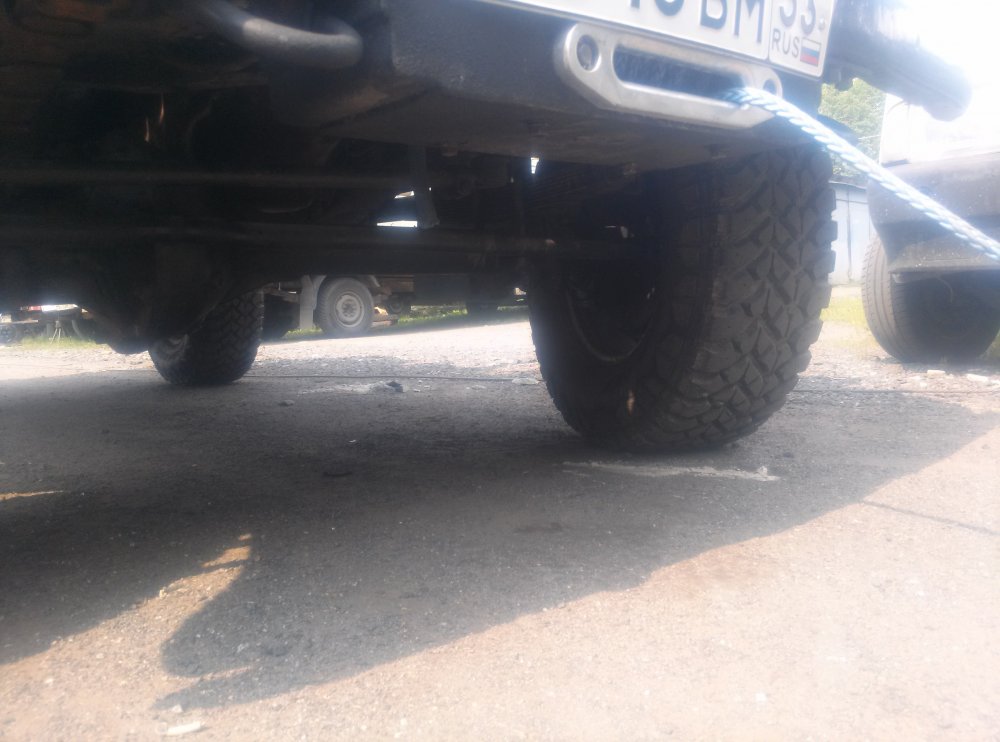

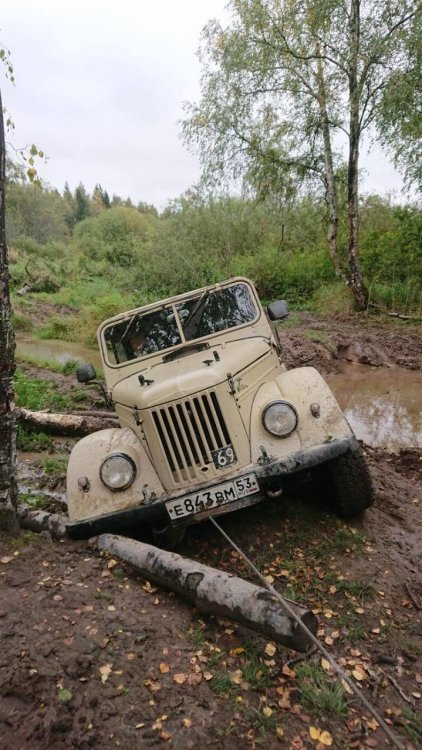

Сделай вот так лебедка в раме под мордой. Включение лебедки карданчиком из под капота. Сам бампер можешь приподнять над рамой на втулках.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 минуты назад, джон на 69 сказал:

Лебёдку видишь? А она есть!

Сделай вот так лебедка в раме под мордой. Включение лебедки карданчиком из под капота. Сам бампер можешь приподнять над рамой на втулках.


Евгений, ты как всегда дело говоришь! Очень нравится мне такой вариант. Может темка есть, подробно описывающая такую установку?

Вот про бампер не пойму. Он же на лонжерон одевается, просто поднять не даст нижняя полка бампера...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
22 минуты назад, трезвый сказал:

Евгений, ты как всегда дело говоришь! Очень нравится мне такой вариант. Может темка есть, подробно описывающая такую установку?

Вот про бампер не пойму. Он же на лонжерон одевается, просто поднять не даст нижняя полка бампера...

Придется прорезать раму. Сверху под клыки пластины или набор пластин. Надо что-то мудрить. Это машина Сереги Zotey. Попрошу его подкинуть тебе фото.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

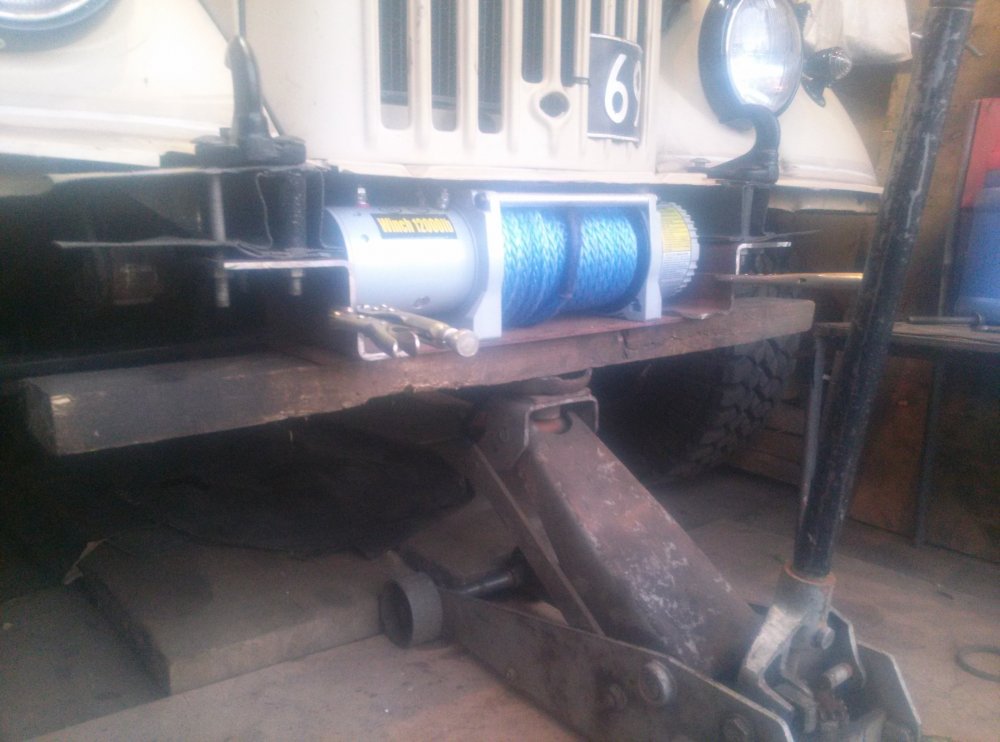

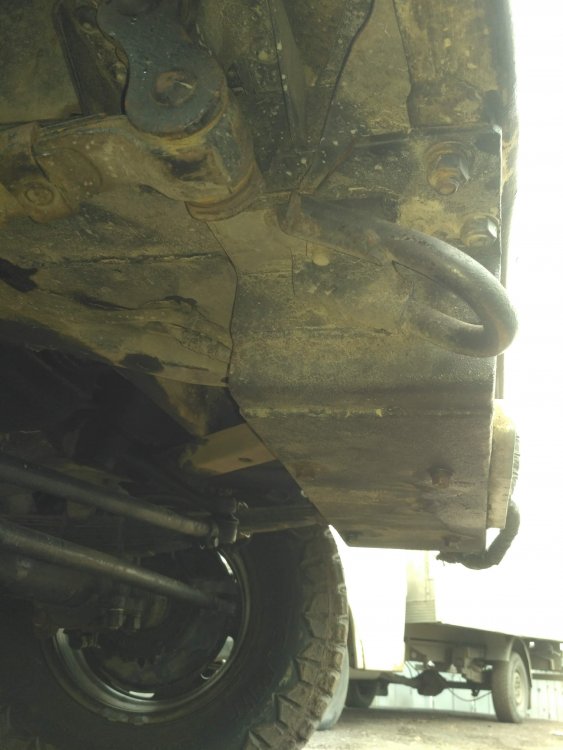

Всем добра!

Фоток процесса нет(

Всё , что нашёл в облаке.

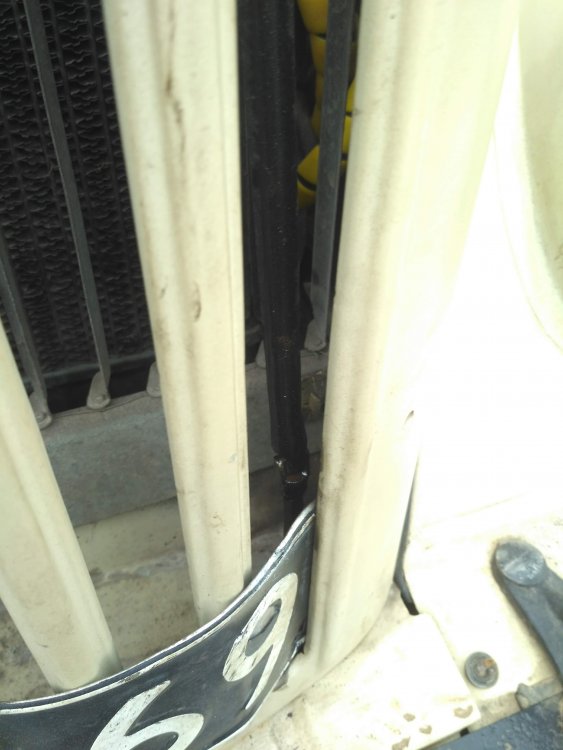

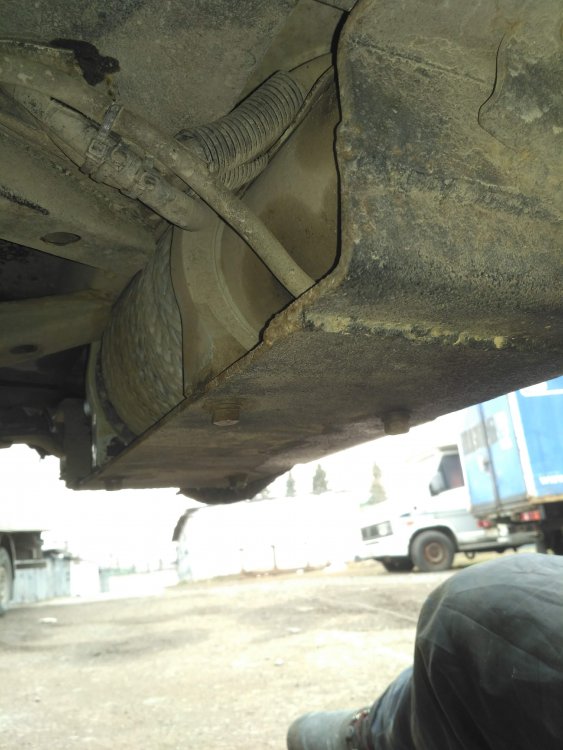

Низ бампера подрезал , на пару сантиметров.

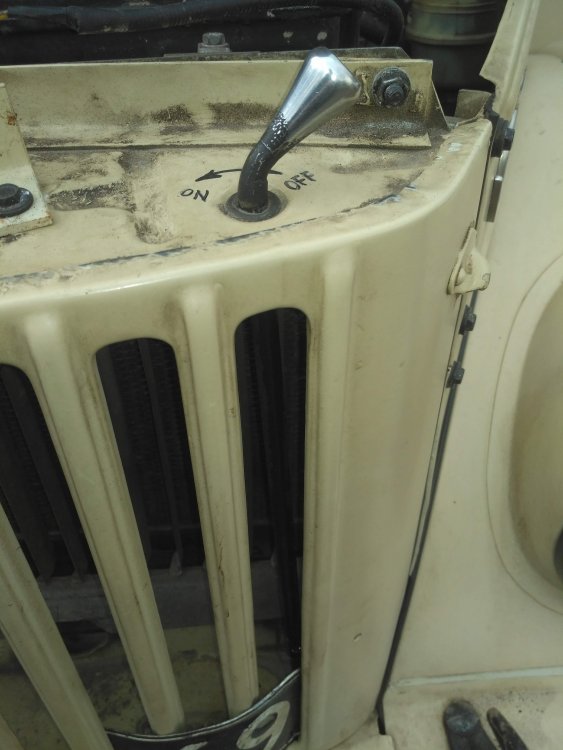

И капот ,  пустой спереди , без усилителя. Рычажок не упирается.









Изменено пользователем zotey
О

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, zotey сказал:

Всем добра!

Фоток процесса нет(

Всё , что нашёл в облаке.

Низ бампера подрезал , на пару сантиметров.

И капот ,  пустой спереди , без усилителя. Рычажок не упирается.









О, спасибо! В принципе, все понятно (даже мне))). Единственное какая толщина пластины короба, пригодились ли петли буксировочные и конструкция сейчас по надёжности оптимальная или что усилить сразу надо?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На счёт толщины , Женя скажет точно. У него сделано , из этого же профиля. 4-5 мм ? Профиль, по изгибам , подошёл удачно ,усиливать ничего не надо. Сварки минимум.

Передняя стенка приварена , под клюз. Тоже , добавляет прочности.

У Жени ,  без передней стенки . Тоже норм.

С петлёй , удобнее пользоваться шаклом . Были петли и я их поставил)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
19 минут назад, zotey сказал:

На счёт толщины , Женя скажет точно. У него сделано , из этого же профиля. 4-5 мм ? Профиль, по изгибам , подошёл удачно ,усиливать ничего не надо. Сварки минимум.

Передняя стенка приварена , под клюз. Тоже , добавляет прочности.

У Жени ,  без передней стенки . Тоже норм.

С петлёй , удобнее пользоваться шаклом . Были петли и я их поставил)

Впереди площадка крепиться болтами крюка, а задняя часть площадки как крепиться?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

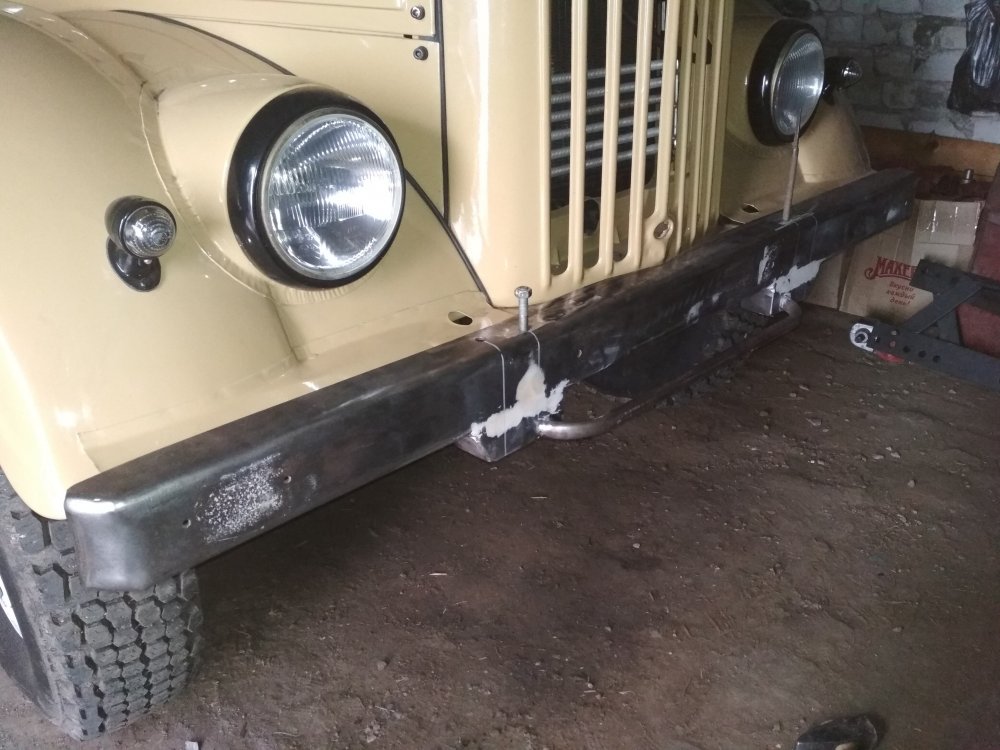

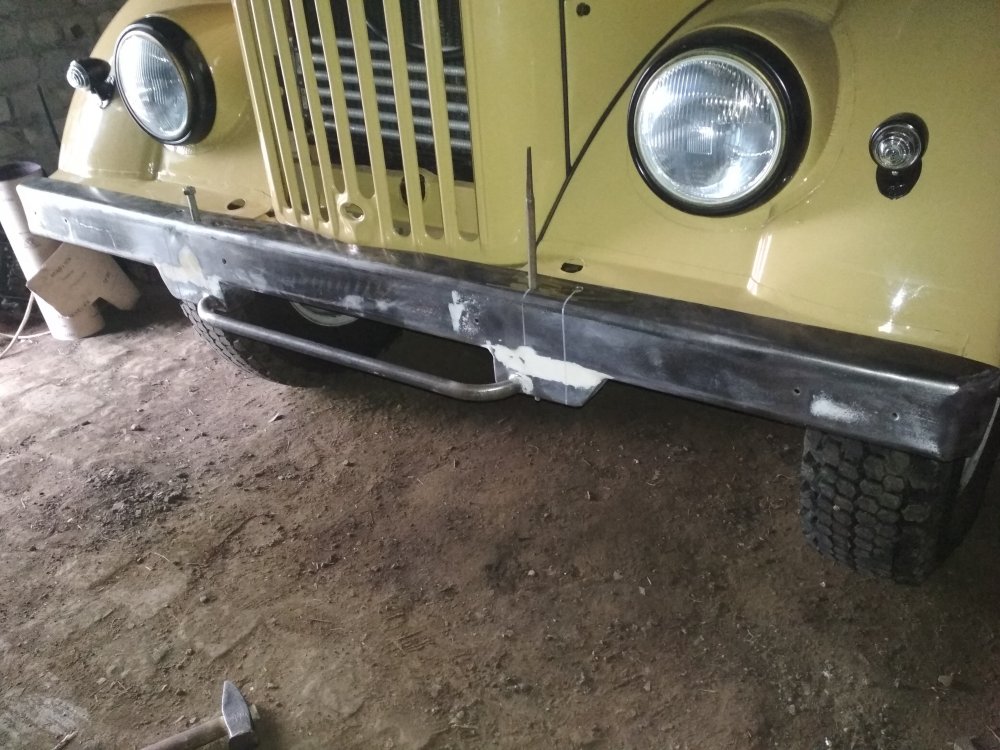

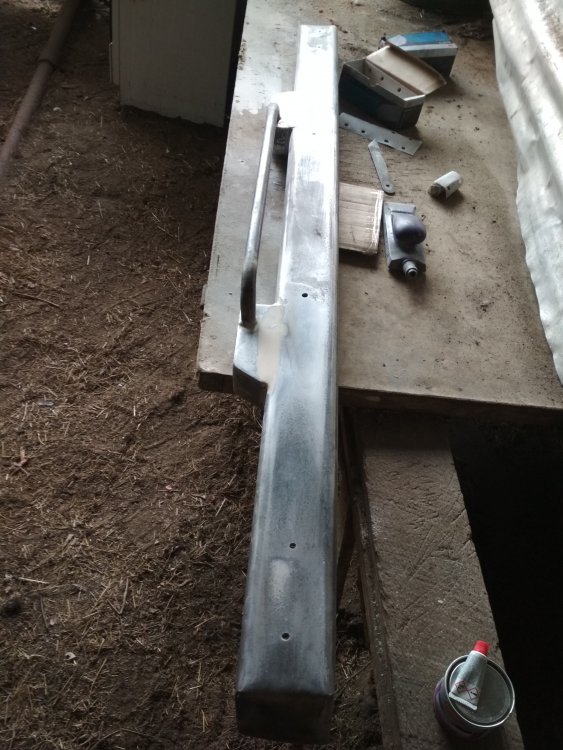

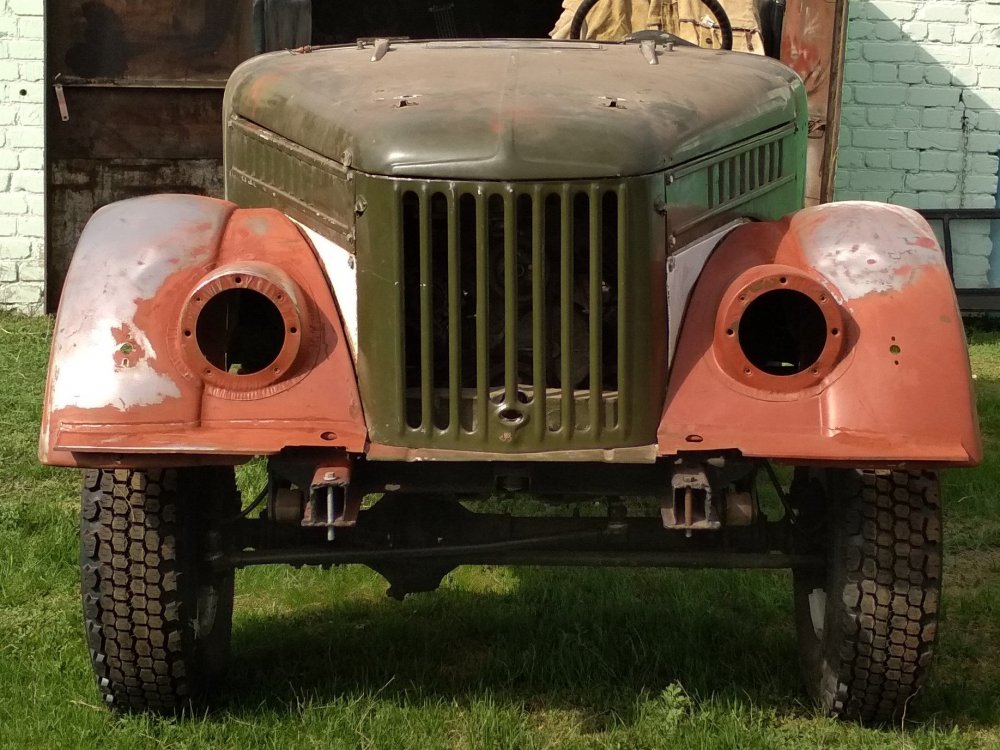

У меня получился такой же зазор между крыльями и рамой что и у топикстартера, получалось, что крылья над бампером торчали. На фото мое решение. Между бампером и рамой резиновые проставки, делал их из рессорной втулки УАЗ-469



IMG_20180512_160427 — копия.jpg





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
24 минуты назад, Kovalski сказал:

У меня получился такой же зазор между крыльями и рамой что и у топикстартера, получалось, что крылья над бампером торчали. На фото мое решение. Между бампером и рамой резиновые проставки, делал их из рессорной втулки УАЗ-469

Хорошее решение. Возьму на заметку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, трезвый сказал:

Впереди площадка крепиться болтами крюка, а задняя часть площадки как крепиться?

Только болтами крюков . Вполне хватает.  Испытано)



Изменено пользователем zotey

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 часов назад, Kovalski сказал:

 Между бампером и рамой резиновые проставки, делал их из рессорной втулки УАЗ

Изменено пользователем Гога68

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, Гога68 сказал:

Проставки мыслю, там надо всеж стальные

Согласен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
21 минуту назад, SergeiS сказал:

Вот ещё вариант установки лебедки.

https://www.drive2.ru/l/4098371/

Знаю про этот вариант. Здесь из минусов для меня, что её видно и бампер резать надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вариант срезать юбки на крыльях и морде.У меня так при раме уаз ,тоже выше получилось..


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
8 минут назад, cubic сказал:

Вариант срезать юбки на крыльях и морде.У меня так при раме уаз ,тоже выше получилось..


Принимается вариант)))

Подскажи по зеркала, через родные надставки видно правое зеркало?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 часов назад, zotey сказал:

Только болтами крюков . Вполне хватает.  Испытано)



Такой грустный вопросик имеется, синтетика на лебедке рвётся? Просто смотрю капот не поднят...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

zotey, к тебе тоже вопрос по зеркалам. Видно в правое через родную надставку и могут стойки горизонтально складываться?

Изменено пользователем трезвый

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

По поводу зеркала в стоке, поднял повыше,было невидно. Делал без надставок,поставил и зеркала оказались ниже:dontknow:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
11 часов назад, Гога68 сказал:

Проставки мыслю, там надо всеж стальные

Может оно и так, ставил из того, что под рукой было, и вот уже полгода как прижилось))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Под лебёдку в Екатеринбурге продают https://www.avito.ru/ekaterinburg/zapchasti_i_aksessuary/reshetka_radiatora_1932066674
