Всех приветствую. Решил сюда записать процесс изготовления наверное макета по мотивам кабины Газ-АА. Поэтому наверное любителям исторически точных и аутентичных экземпляров здесь будет не интересно. При всей любви к истории у меня просто не хватит дензнаков на такой подвиг. Если разделу не соответствует - удалите.

Началось всё с виллиса, но позже появилось желание круглогодичного использования будущего аппарата, следовательно и крытой кабины. Хотелось всегда что-то из 30х. Проездом бывал в Ногинске и там на территории пенсионного отдела военкомата на ул. Радченко стояла полуторка на постаменте. Знакомые ее к 9 мая как-то даже взбадривали и заводили. Там был 402 мотор, если не ошибаюсь. Потом были слухи о возможной продаже грузовика, а далее он пропал с постамента. Как-то недалеко от дачи в Кратово познакомился с мастером копий всякой техники - Теодором. План был заполучить для начала кабину, и пластиковый ее вариант казался неплохой идеей. Вторым вариантом было обратиться к Полине из Ростова. Там тоже изготовление стекловолоконных комплектов. Взвесив плюсы и минусы решил всётаки приятнее сидеть окруженным железом, а не пластиком. Внезапный поиск на просторах авито показал наличие в продаже комплекта из леса - передняя часть (бак, боковины, щит, рамка петель/стекла) за около 100к, что втрое дешевле пластиковых кабин. Всё еще не то. Возиться с пролежавшим в земле почти 90 лет материалом не хотелось. Ну то есть хотелось но не сейчас. Тогда поискав по запчастям забрал у Валерия в Москве моторный щит, довольно крепкий но непонятный, в синей, очевидно, родной краске. Позже выяснилось что это как раз форд, я тогда не знал что Валерий возит запчасти из штатов. Он же помог мне найти верхнюю часть топливного бака за недорого и в подходящей мне кондиции и не подходящей реставраторам. В тоже время съездил в гости к Андрею Васильевичу в Балашиху поглядеть живьем на полуторки. И наконец приобретение готовых решений закончилось покупкой новодельных боковин у Илгиза. Таким образом собрал тумбочку для начала.

Винты в моторный щит оказались очевидно дюймовыми и были заказаны на алихе.

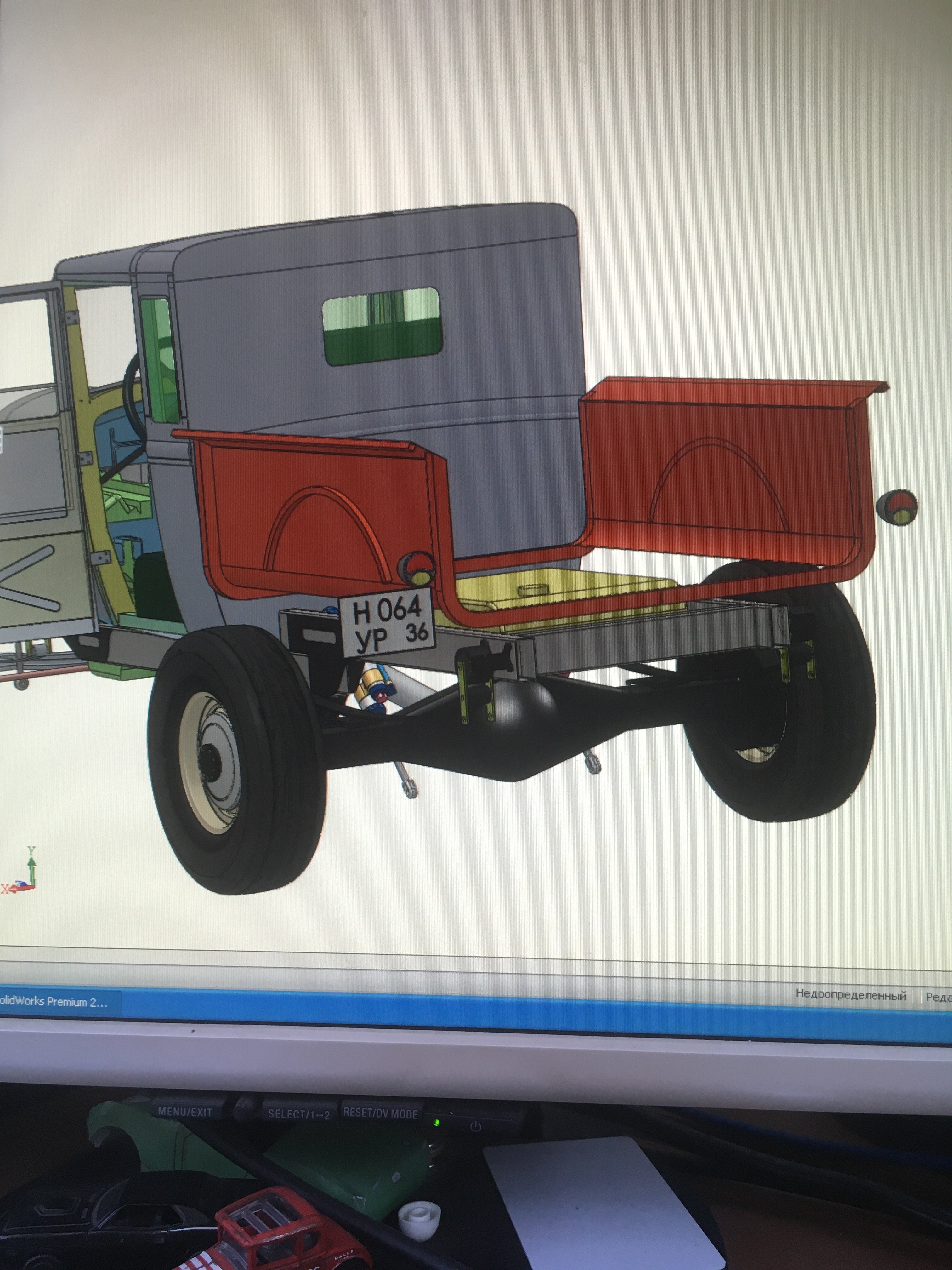

Образмерив по возможности всё это хозяйство и позже покопавшись в онлайн архиве чертежей газ-АА получилось собрать приблизительную модель желаемого.

Затем заказал из-за речки баранку форд-а и облицовку радиатора 1931 года. А в соседнем городе нашелся древний вольтметр

Далее отдал в резку детали и погнал всё это сваривать. Материал выбран амг, чтобы не ржавело)

Заднюю стенку с зализами повторить не хватило терпения, поэтому в стиле 29 года она прямая. И добавил объем с окошками чтобы в баранку не упираться. На этом хорошая погода закончилась и как только снег сойдет займусь рамой. Мосты будут 452 перед и соболь зад. Планируется полный привод потому что зимой без него сложно. Агрегаты - мотор 511й скорее всего, кпп и раздатка 69 газ. Пока так. Спасибо за внимание.



[Midved 350]

Приветствую , снег сошел, продолжение будет?

[Коргот 27]

Будет конечно, но попозже, пока еще дожди и загород не выбрался. В качестве тизера начал раму, пока она коряво смотрится, такой и останется т.к. из прямоугольного профиля. Сварил задний прямоугольник под кузов, подсобрал для оценки. Кабина поедет вперед, решетка чуть вниз уйдет, углы рамы подрежу поэстетичнее. К сожалению поперечную рессору и балку я не потяну, поэтому придется продольные рессоры как-то вписывать изящно)

А началось всё с виллиса. Но так как решил двигаться круглый год, выбрал аа с закрытой кабиной. К виллису раздобыл капот с решеткой, крепление канистры, и позже замоделил лодку, по размерам, но без выкрутасов, просто облик. Пока отложил в шкаф.

[dgonios 347]

Двигаться круглый год, как с документами?

Меня всегда, вопрос с документами останавливает, а руки то порой чешутся!

[Коргот 27]

5 часов назад, dgonios сказал:

Двигаться круглый год, как с документами?

Меня всегда, вопрос с документами останавливает, а руки то порой чешутся!

В рамках фазенды и прилегающих, а там видно будет.

[Коргот 27]

Выдался свободный день, подсобрал раму, накинул рессоры с кронштейнами. Скоро приедет передняя 451 балка, потом задний мост куплю, уже можно будет перекатывать.

Если у кого есть купил бы плафоны фар газ-аа и два 16х колеса победовские с резиной и-77.



[Коргот 27]

Приехала балка. Правда без серьг и одного барабана. Допустим барабан подбирается от газа, а вот серьг коротких не видать. На заказ кучеряво делать, и видимо придётся вырезать пластины с пятью отверстиями и прижать их к балке болтами. Пока с проставками. Попробовал вперед резину и77 р16 и и89 р15. И89 оказалась крупнее, ее вперед и воткну.

[Коргот 27]

Прикупил вчера мост и вкатил. Из-за цо 108.5 придется ставить другие диски, с проставками громоздко получается.

[Коргот 27]

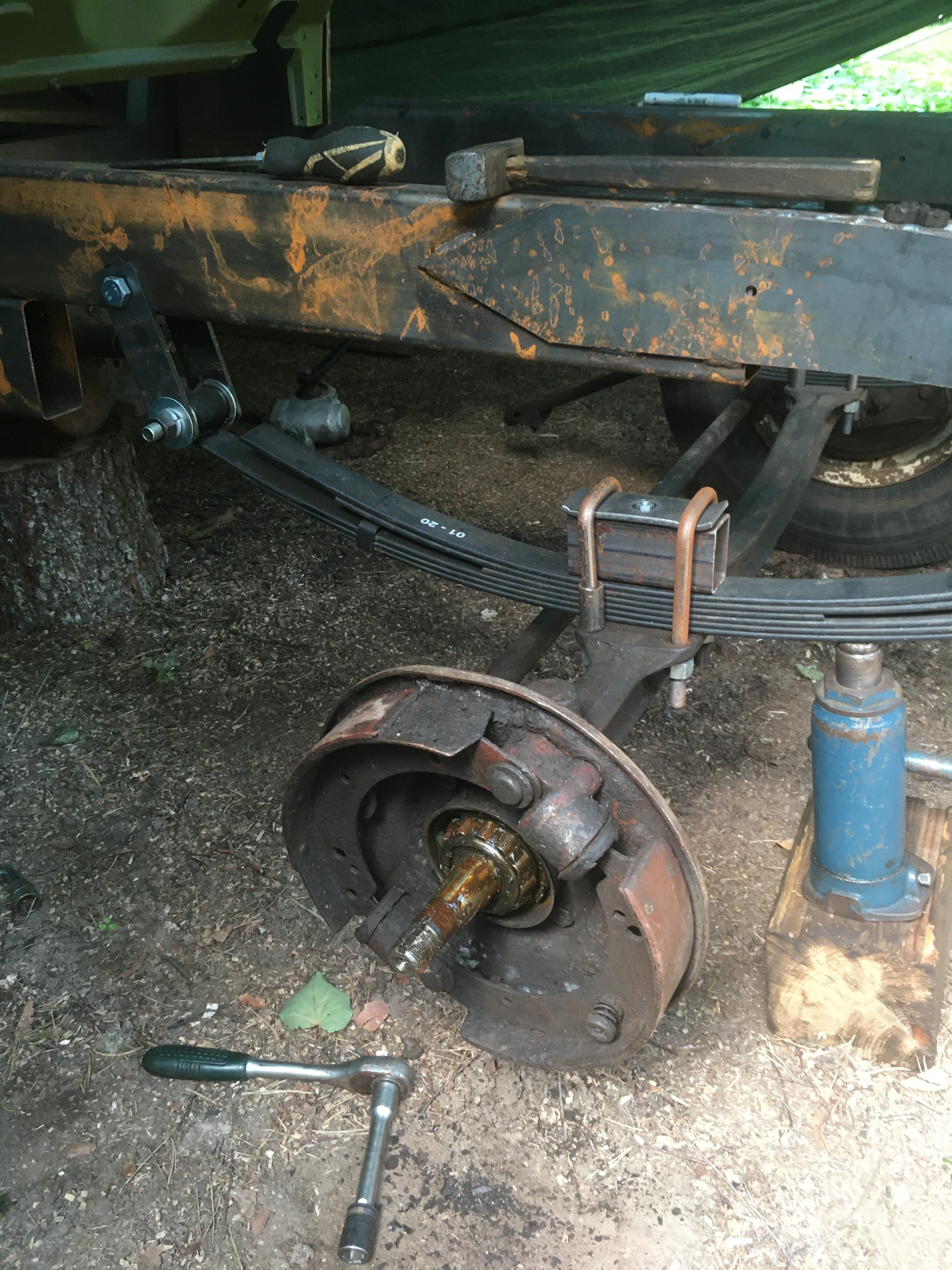

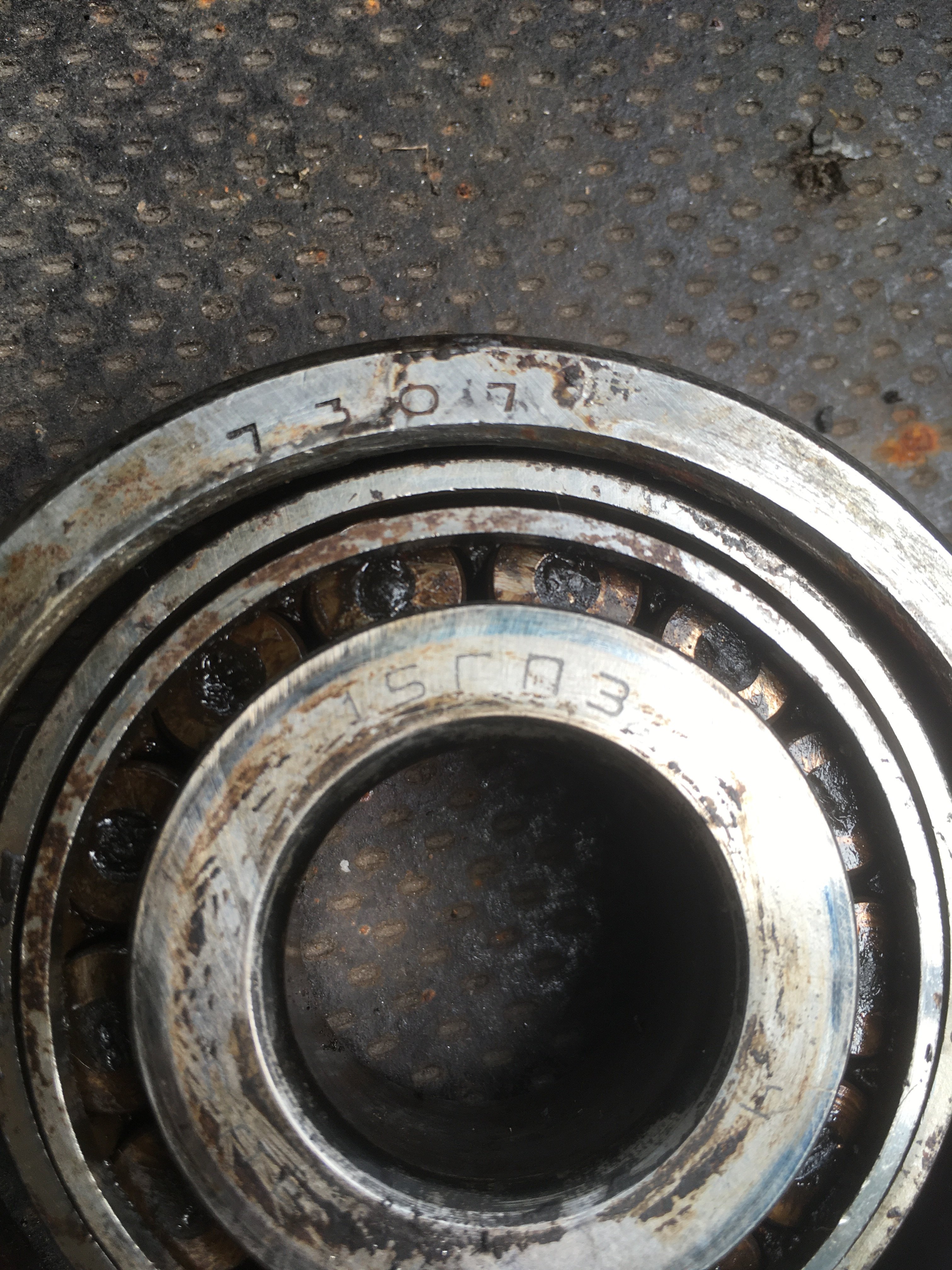

Начал ковырять 451ю балку. Подшипники спереди: наружный 15ГПЗ (25х62х15), внутренний 7307ГПЗ (35х80х18). Не сверялся пока от чего они, но в продаже имеются. В правой ступице внешняя обойма внешнего подшипника проворачивается, подозреваю что ступицы 21 или 24 волги идентичны. Пока не проверял.

Отдаю в лазер на неделе выкройки, там будут пластины которые заменят слишком длинные стремянки, вместо них будут по четыре винта м14. Так же дополнительные пластины для усилений и облагораживания рубленых стыков элементов рамы и пластина крепления пулевого редуктора. Он вместе с валом и рулевой колонкой от газели. Вал придется укоротить, либо воткнуть от 3307 телескопический. Он вроде как короче и под клинья и посадка та же. Продольную тягу исполнил из удлиненной тяги газ-21. Конусы и шаровые там одинаковые.

В процессе изобретения кронштейны крепления колонки. Либо к корпусу бензобака зацеплю, либо алюминием к передней раме кабины, еще не определился.

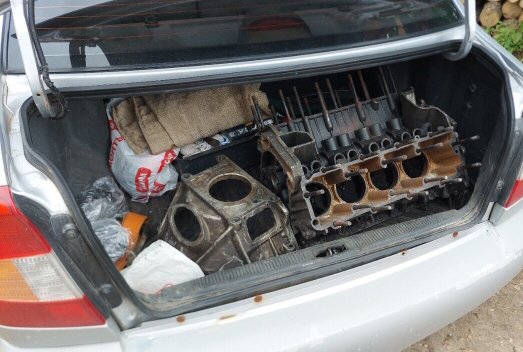

Купил блок 511 для примерки габаритов и расположения креплений к раме. Еще едет. В свете последних событий подумываю не воткнуть ли дизель.

Если остается бензин и 21я кпп, то уже нашел и заказал из штатов кулису которая позволяет одним рычагом управлять такими трехступками. Под руль вешать не хочу. Крышку с кулисой от 69 пока тоже не хочется. Будет две тяги на две лапки кпп. Выглядит так:

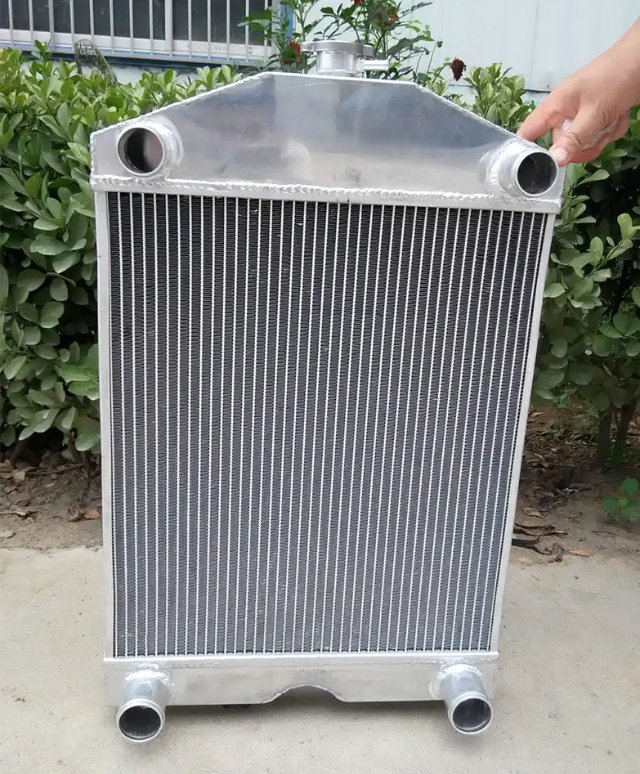

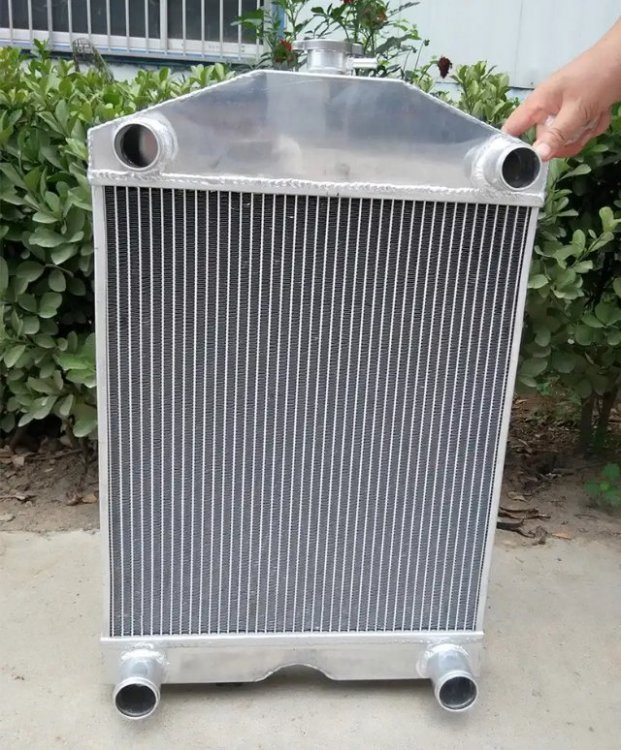

Наконец приехал радиатор форд 1929-31, надо тоже придумать крепления, и заглушить лишние выводы. У фордовских флэтхедов по два вывода с левой и правой стороны соответственно

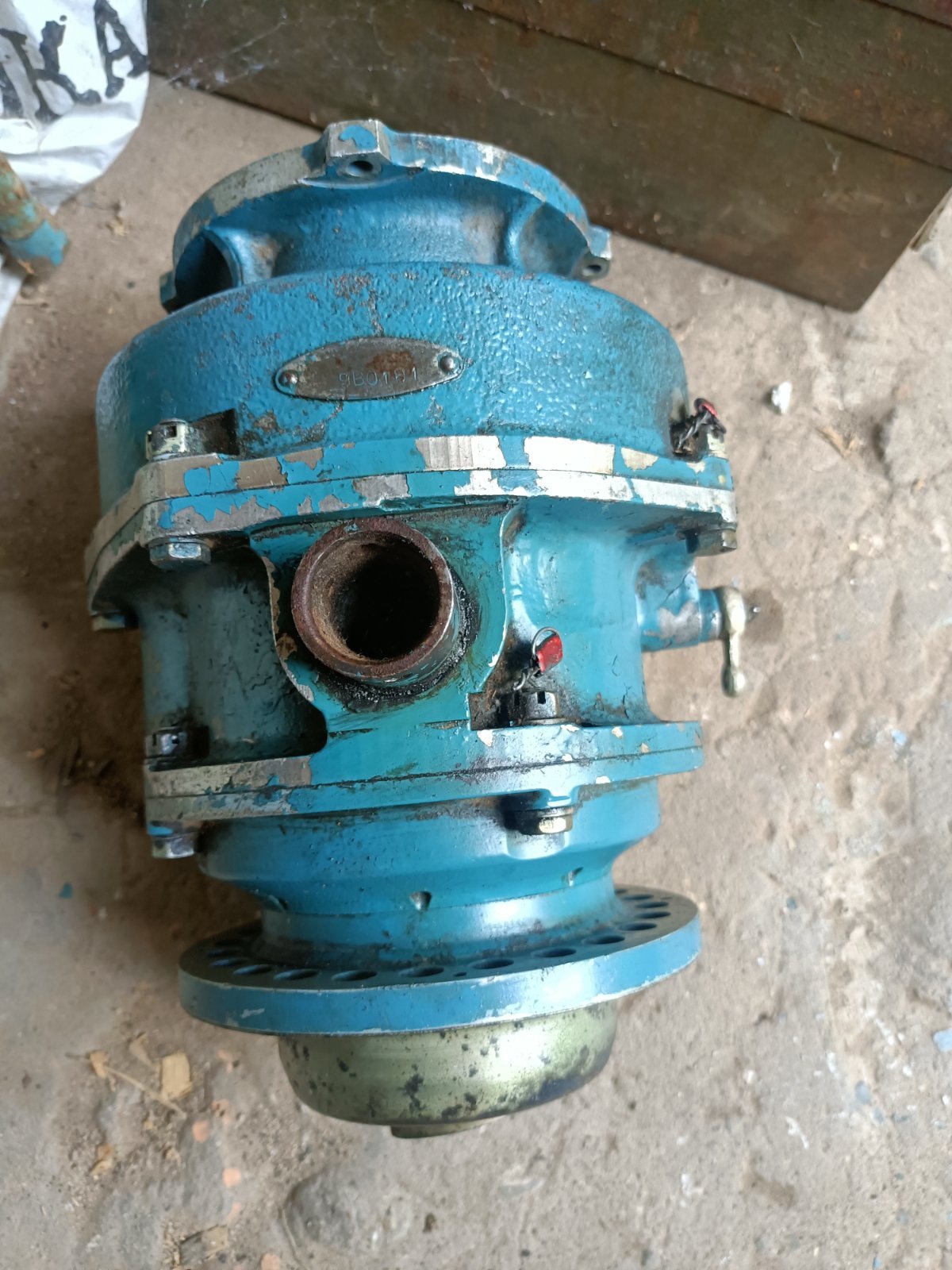

И еще хочется вколхозить динамостартер от ан-2. Будет работать как кривой стартер через шляпку шкива колена. Очень уж нравится как они ревут когда их раскручиваешь и зацепляешь с мотором) тоже недавно приехал.

Пока такие новости.

Изменено 28 июня пользователем Коргот

[Коргот 27]

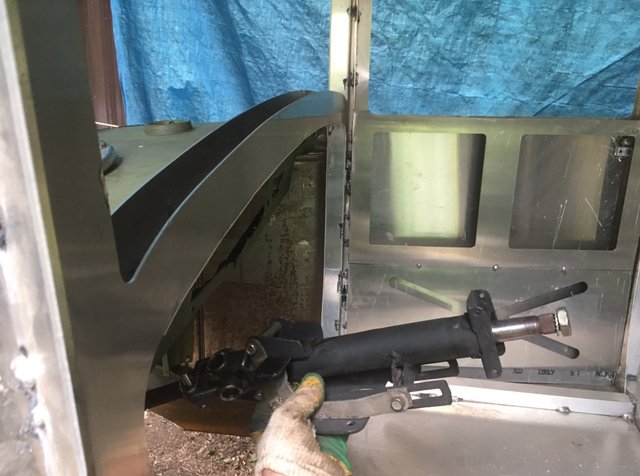

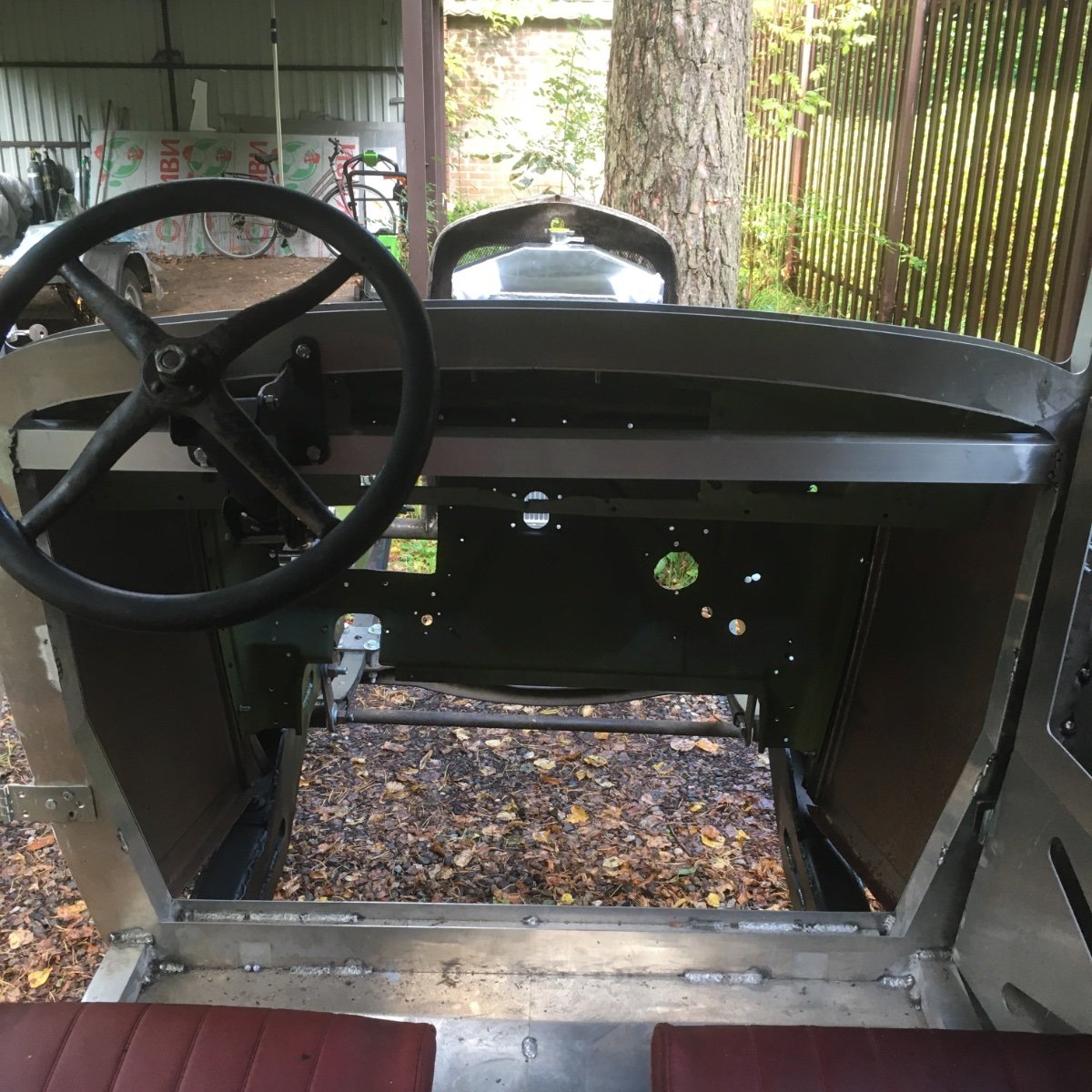

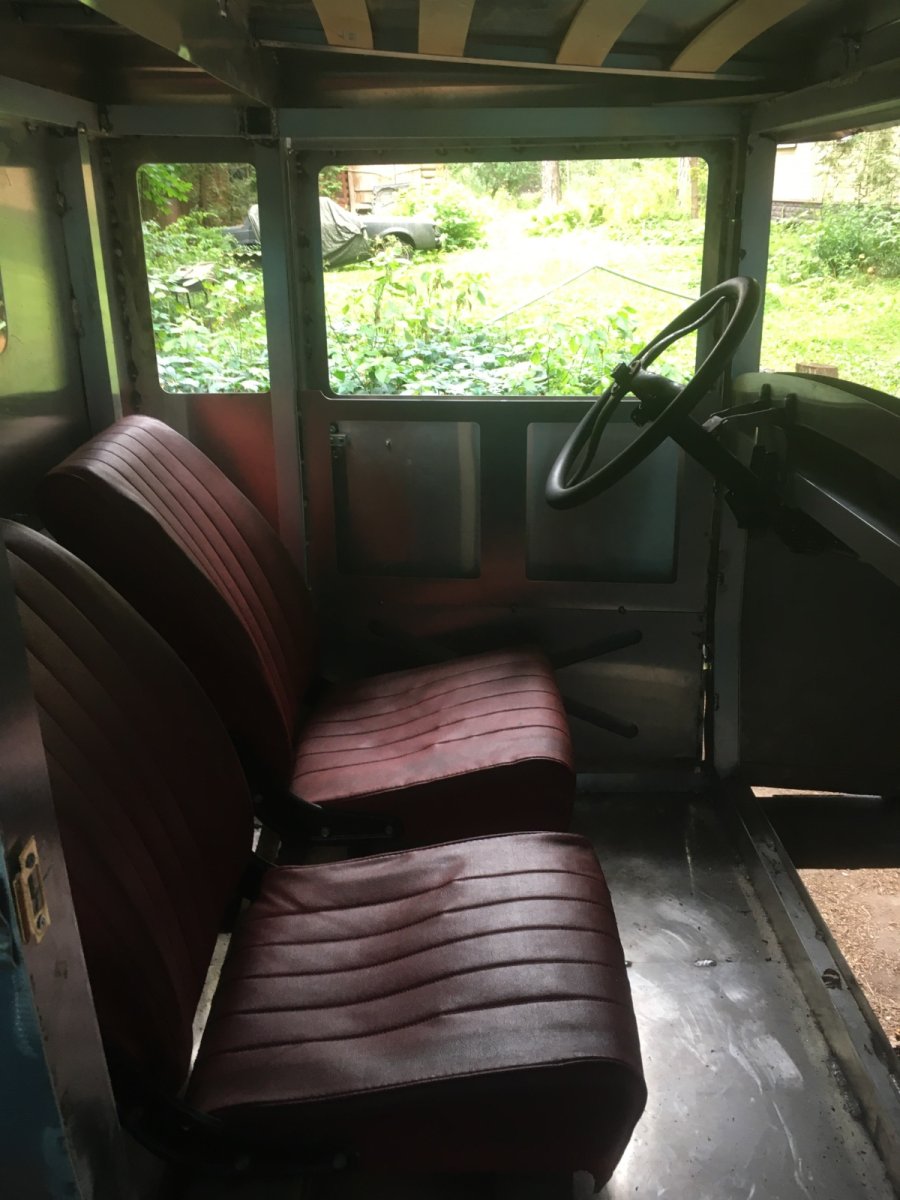

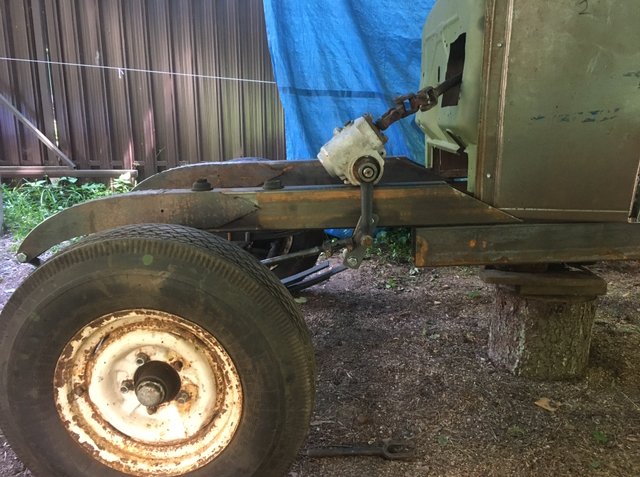

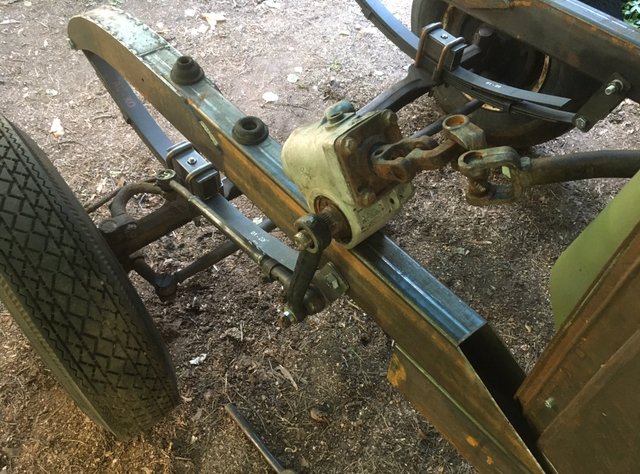

Из газелевского редуктора и вала бычка дособрал рулевое. На вал газели идеально встал руль от форда 30х годов и притянулся газелевской же гайкой, только пришлось сделать канавку под шпонку и саму шпонку из хвостика сверла. Прикрутил сидухи от рафа, диван не ищется пока.

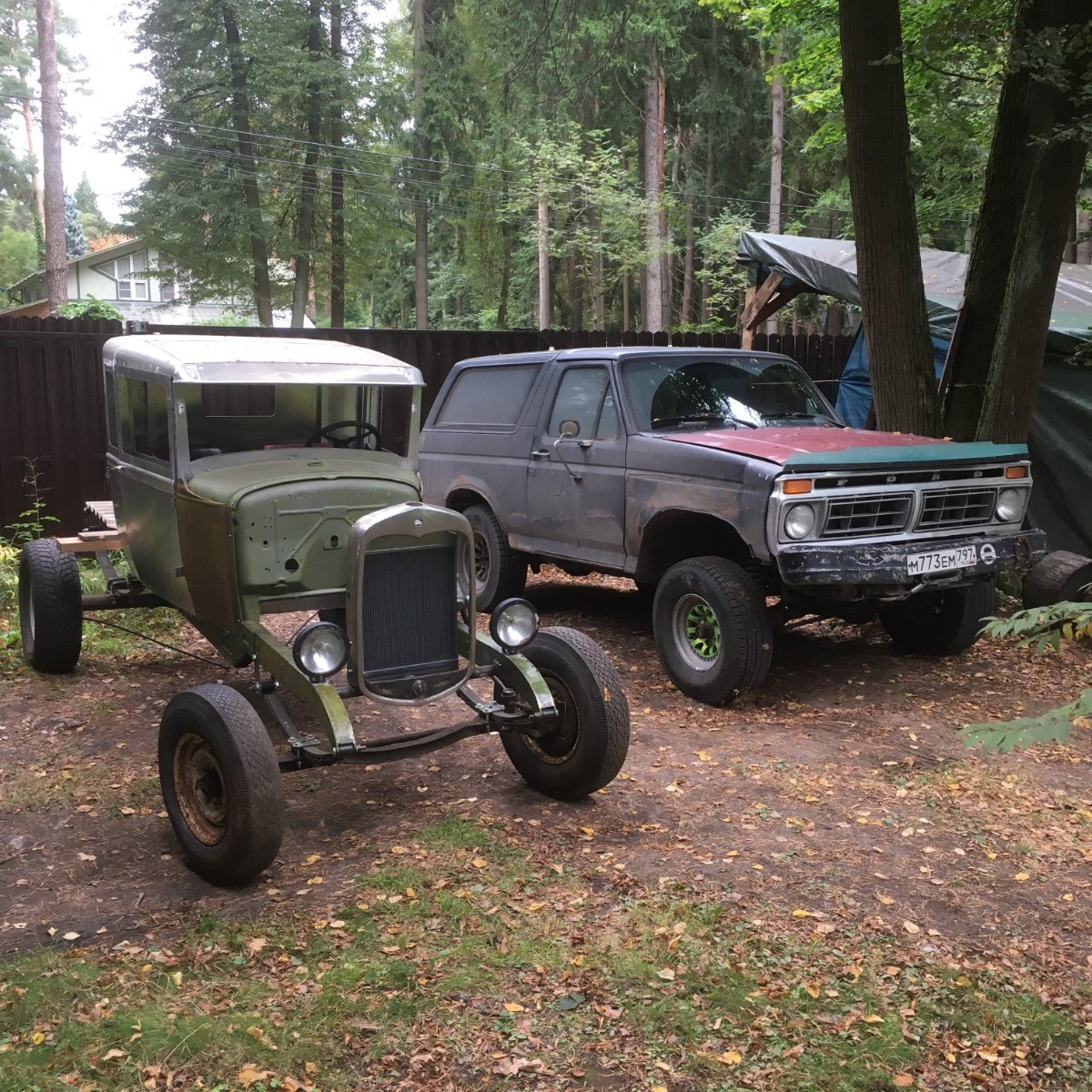

Пришли пластины - доварил раму, пересобрал переднюю балку. Подсобрал радиатор с решеткой. Разобрался с герметичностью колес. Теперь катаю по участку. Далее дело за тормозами (скоро приедет педальный узел газ-21 и гтц/гцс с озона на газ-66), кузовком и мотором. Надо будет определиться с длиной трубок, закупить их и штуцера, нарезать развальцевать. Рабочие цилиндры заменю, на балку подойдут уазовские, на мост соответственно соболиные.

Изменено 17 сентября пользователем Коргот

[некто 130]

28.06.2026 в 19:41, Коргот сказал:

Начал ковырять 451ю балку. Подшипники спереди: наружный 15ГПЗ (25х62х15), внутренний 7307ГПЗ (35х80х18). Не сверялся пока от чего они, но в продаже имеются. В правой ступице внешняя обойма внешнего подшипника проворачивается, подозреваю что ступицы 21 или 24 волги идентичны. Пока не проверял.

Отдаю в лазер на неделе выкройки, там будут пластины которые заменят слишком длинные стремянки, вместо них будут по четыре винта м14. Так же дополнительные пластины для усилений и облагораживания рубленых стыков элементов рамы и пластина крепления пулевого редуктора. Он вместе с валом и рулевой колонкой от газели. Вал придется укоротить, либо воткнуть от 3307 телескопический. Он вроде как короче и под клинья и посадка та же. Продольную тягу исполнил из удлиненной тяги газ-21. Конусы и шаровые там одинаковые.

В процессе изобретения кронштейны крепления колонки. Либо к корпусу бензобака зацеплю, либо алюминием к передней раме кабины, еще не определился.
Купил блок 511 для примерки габаритов и расположения креплений к раме. Еще едет. В свете последних событий подумываю не воткнуть ли дизель.

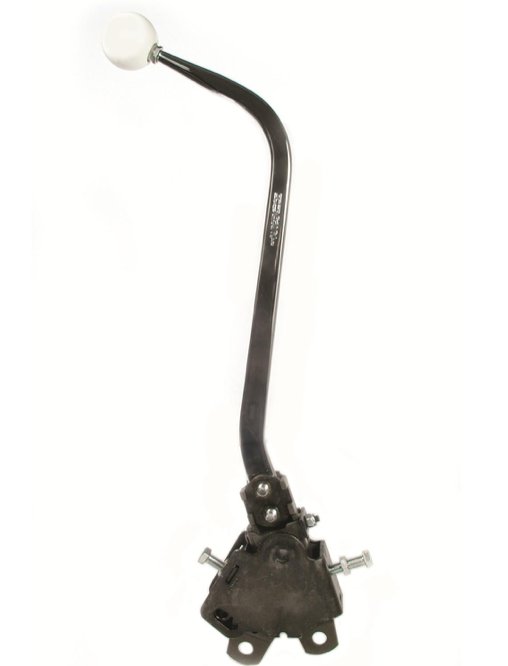

Если остается бензин и 21я кпп, то уже нашел и заказал из штатов кулису которая позволяет одним рычагом управлять такими трехступками. Под руль вешать не хочу. Крышку с кулисой от 69 пока тоже не хочется. Будет две тяги на две лапки кпп. Выглядит так:

Наконец приехал радиатор форд 1929-31, надо тоже придумать крепления, и заглушить лишние выводы. У фордовских флэтхедов по два вывода с левой и правой стороны соответственно

И еще хочется вколхозить динамостартер от ан-2. Будет работать как кривой стартер через шляпку шкива колена. Очень уж нравится как они ревут когда их раскручиваешь и зацепляешь с мотором) тоже недавно приехал.

Пока такие новости.

Руль наоборот должен стоять кмк.

[Коргот 27]

А это от ford t, у него вылет положительный

[БИМ 892]

18 часов назад, некто сказал:

ступицы 21 или 24 волги идентичны.

Да.

[Коргот 27]

Пересмотрел модель кузова. Взял за основу родные фордовские тех годов.

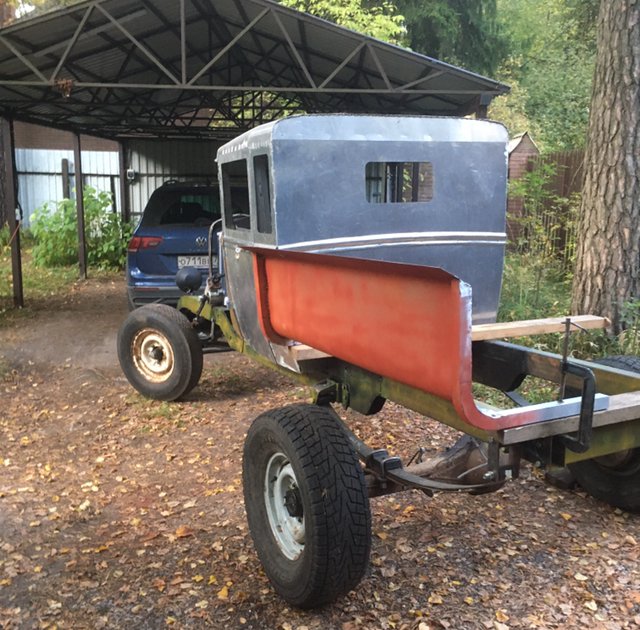

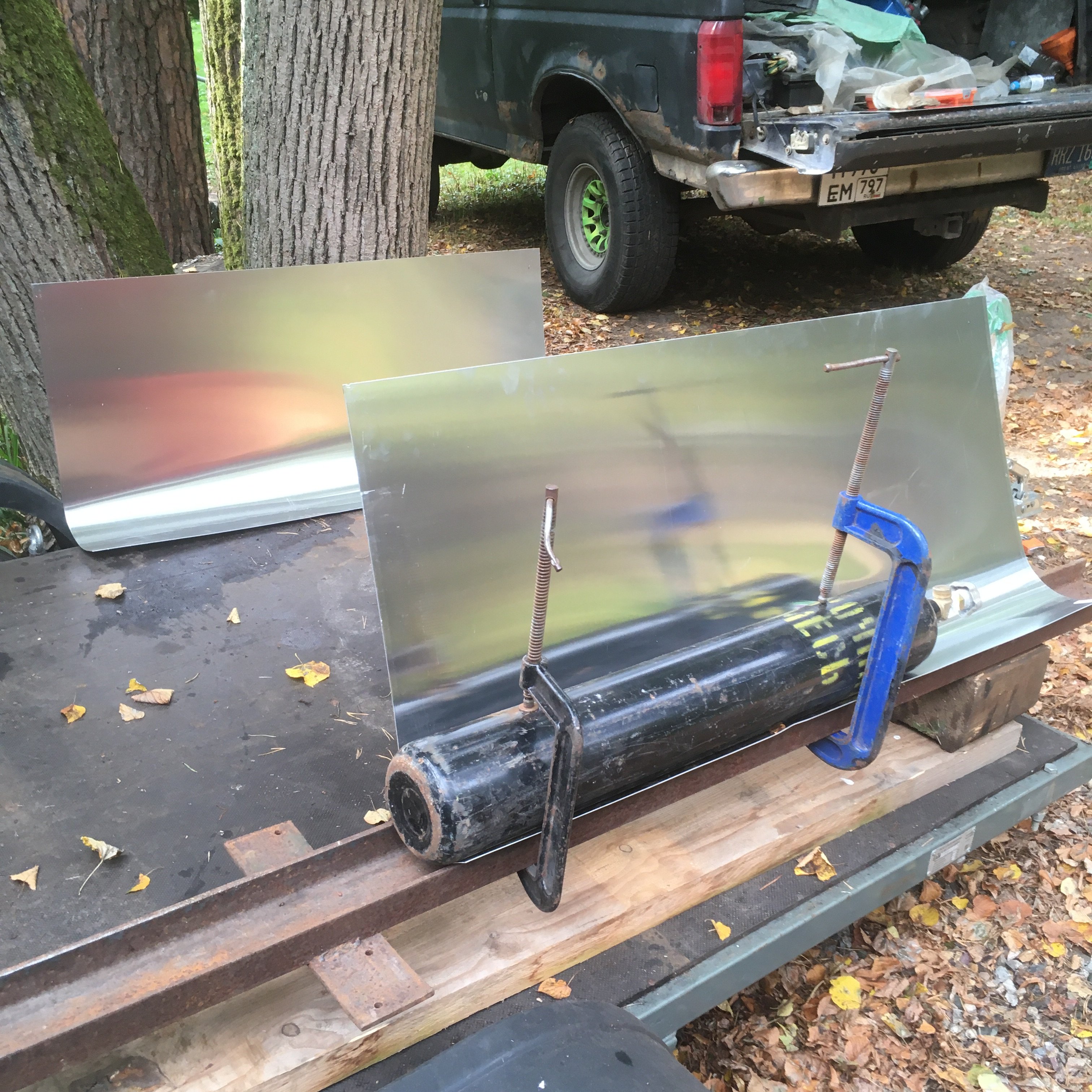

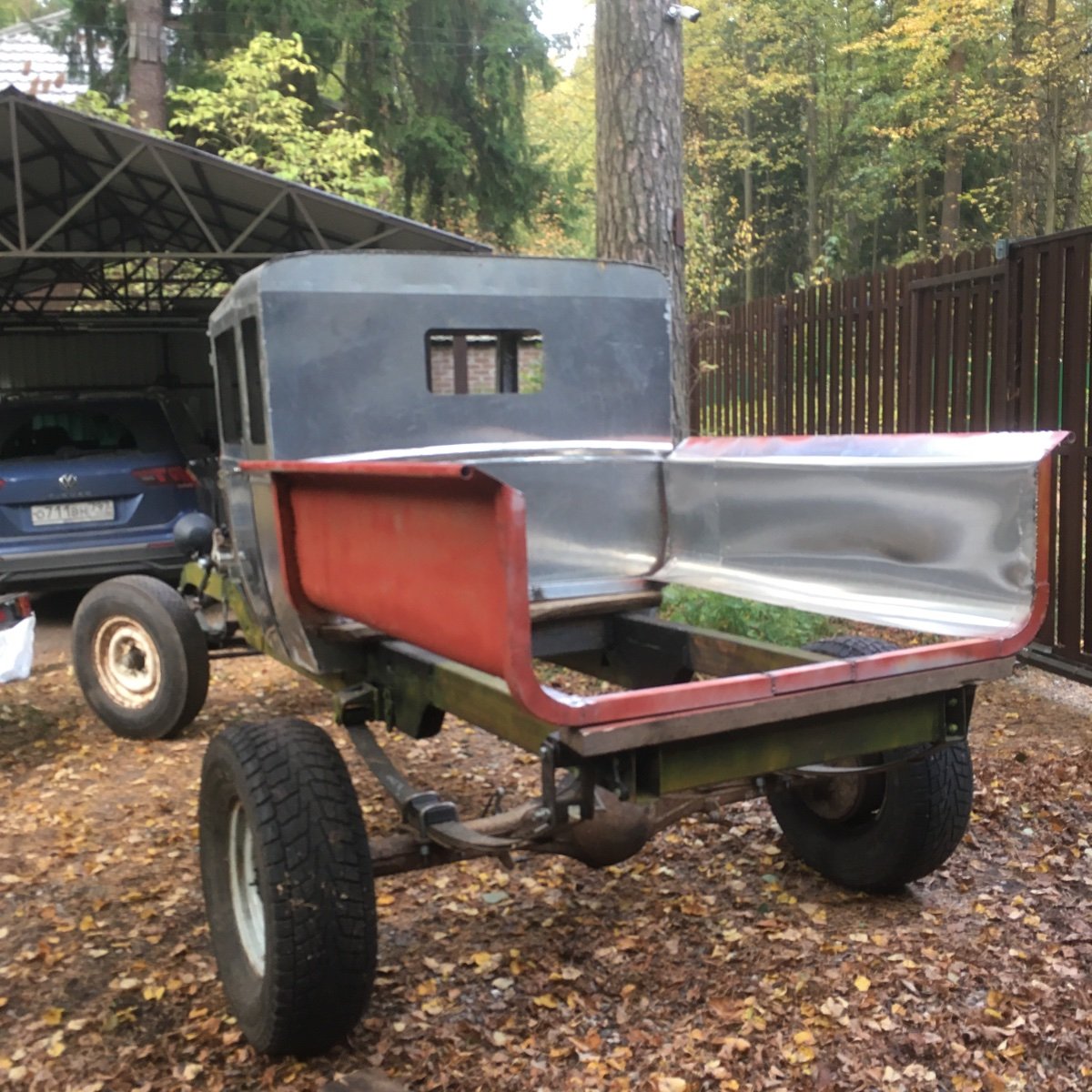

Длина 1500мм, за материал взял из леруа листы амг2 1200х600 и 300х600, сварил вместе. Гнул как обычно баллоном)

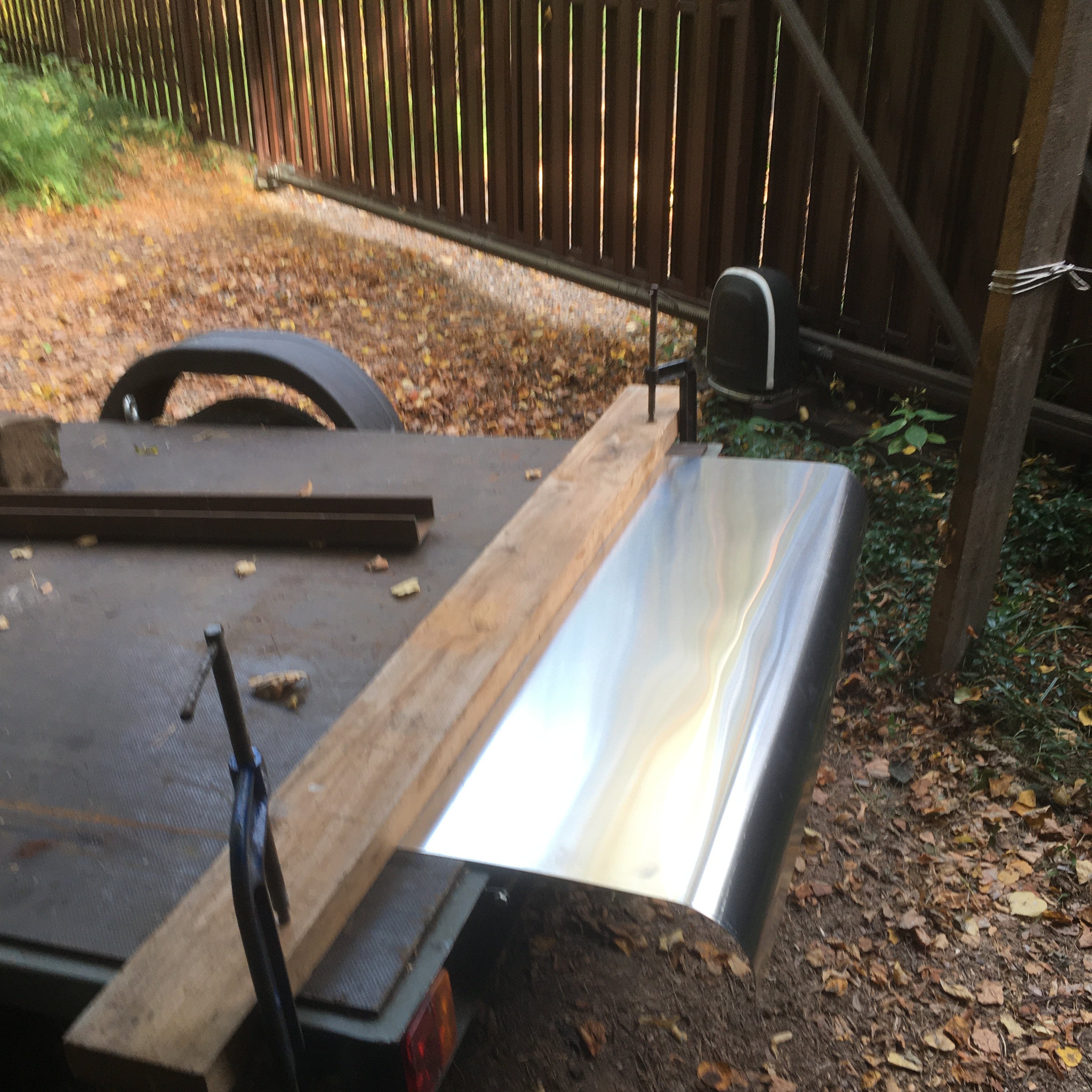

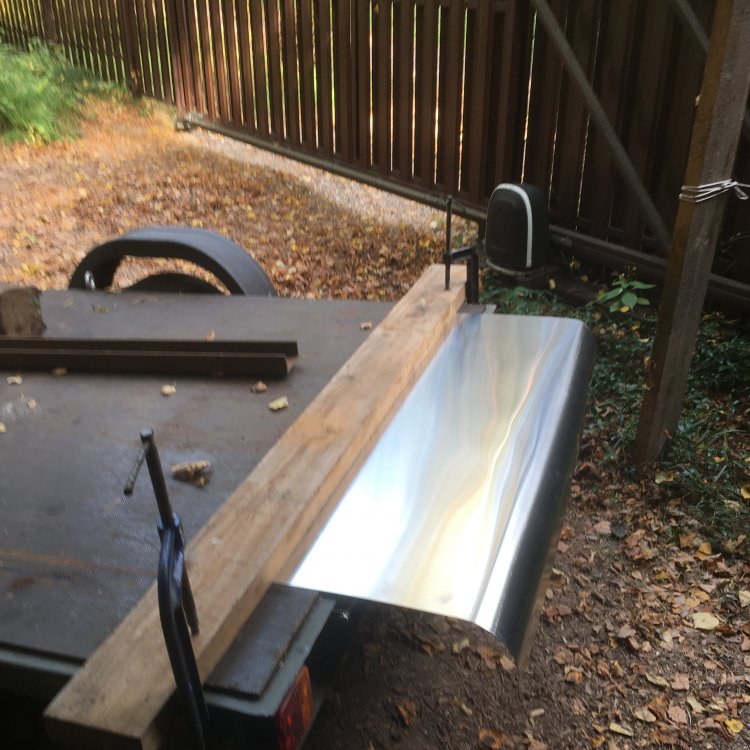

Профилегиба нету, поэтому квадратный профиль гнул отрезав три из 4х стенок и вварил уголки

Пока успел не полностью только один борт. Но концепция такая. Остался второй, верхние квадратный бортики 25х25 и придумать как погнуть профиль под арки крыльев. Придется видимо профилегибом, иначе алюминий идет волной и заламывается.

Изменено 21 сентября пользователем Коргот

[Федот68 4 344]

Профиль ( профильную трубу) за денюшку малую тебе погнут на любом стройрынке.

В каждом ларьке по торговле металлом ныне такой имеется

[Коргот 27]

Попробую, спасибо!

[Коргот 27]

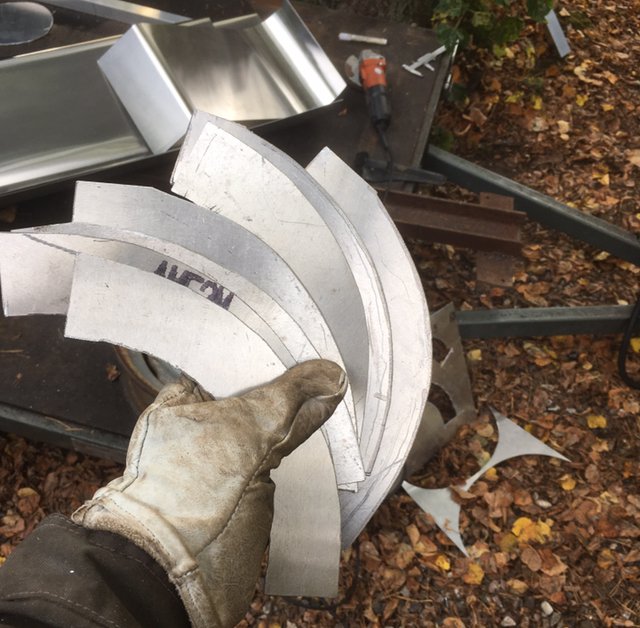

Доварил скорлупу без серпов под крылья

[ретроман-102 160]

Привет ! надо бы понизить . больно высоко мне кажется .

[Коргот 27]

Привет. Тоже так думаю. Но сначала воткну мотор, потом буду смотреть сколько листов можно вытащить, да и серьги короче поставлю. У американцев балки в основном с дропом, то есть ось колес вынесена вверх, у 451 прямая как и на полуторках, имеем что имеем. Зад тоже занижу как кузов досками оформлю и воткну бензобак.
С другой стороны изначально в планах было вкатить вперед 452 мост и сделать 4х4, но попалась дешевая балка и для экономии денег пока такой вариант.
Сейчас капот доделываю, потом тормозами займусь. А регулировки клиренса может потом.
