Решил написать этот пост ,т.к. все что было написано довольно разбросано по темам и годам.





Шильды на ГАЗ-69 имеют различный дизайн и разный способ изготовления (нанесение информации) в зависимости от года выпуска автомобиля. Так же изменялся и текст.

На протяжении всего времени выпуска автомобиля шильды изготавливались из белой жести. Все шильды которые устанавливались на заводе ГАЗ/УАЗ имели закруглённые углы и текст на чёрном фоне.

-фото 1, 2, 3 -Ранние ГАЗ-69 имеют шильды изготовленные путем травления металла (три фото 1, 2, 3 на тёмном фото)

-фото 4 Шильда несущая информацию о модификации автомобиля ГАЗ-69, ГАЗ-69А с номером кузова так же имела разный дизайн исполнения, в зависимости от года выпуска.

-фото 5 1968г.

-фото 6 1972г.в. Экспортный Вариант, возможно устанавливался и на машины производимые для внутренних нужд.

-фото 7 данный шильд устанавливался на экспортных автомобилях до 1970г(требуется уточнение)

-фото 8 Салонная ранняя

-фото 9 Шильда салонная образца 1970г. Обратите внимание на шильду «Краника» осей НЕТ! Изображение краника отличается от ранних версий.

-фото 10 шильда "краник" 1964г. с осями











Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

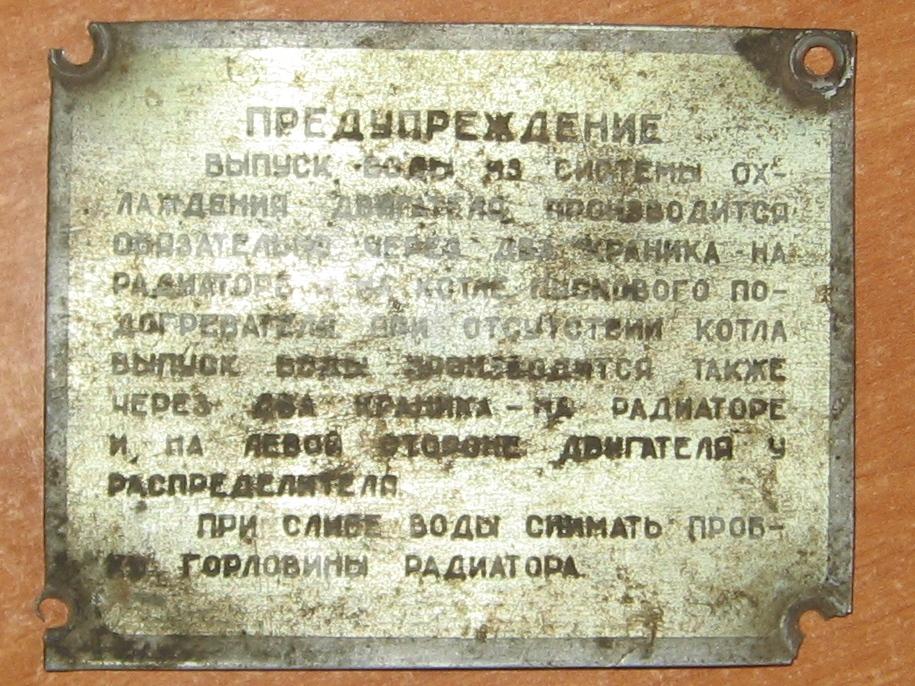

-фото 1 По сколько заводские шильды изготавливались из жести то с течением времени они у большинства стали выглядеть так.



Шильды устанавливаемые ВОЕННЫМИ РЕМЗАВОДами имели зеленовато салатовый оттенок, не скруглённые углы и полное не совпадения дизайна с оригиналом.

-фото 2 Как Вы видите на фото шильда с прямыми углами ярко выраженный салатовый цвет. Шильда «Краника» имеет самостоятельный дизайн не пересекающийся с оригиналом.

-фото 3 На данной шильде контур обреза выходит за заливку.

-фото 4 Вобщем Военные заводы особенно за окуратностью не гнались и это видно во всём.

-фото 5 Данный шильд не с ГАЗ-69 но думаю имел место и на наших авто так же.

-фото 6 И такие шильды так же встречаются на наших авто, нашел на Украинском форуме.





Если нашли ошибку пишите буду править.







Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ODI72    324

По сколько заводские шильды изготавливались из шести то с течением времени они у большинства стали выглядеть так.

-фото 1 Шильды устанавливаемые ВОЕННЫМИ РЕМЗАВОДами имели зеленовато салатовый оттенок, не скруглённые углы и полное не совпадения дизайна с оригиналом.

-фото 2 Как Вы видите на фото шильда с прямыми углами ярко выраженный салатовый цвет. Шильда «Краника» имеет самостоятельный дизайн не пересекающийся с оригиналом.

-фото 3 На данной шильде контур обреза выходит за заливку.

-фото 4 Вобщем Военные заводы особенно за окуратностью не гнались и это видно во всём.

-фото 5 Данный шильд не с ГАЗ-69 но думаю имел место и на наших авто так же.

-фото 6 И такие шильды так же встречаются на наших авто, нашел на Украинском форуме.





Если нашли ошибку пишите буду править.



На первой фотке заводские оригинальные шильды моей машины. Год выпуска 1969. Края у них скруглённые. Фон был стандартный черный, просто время над ними поработало.



На 2 и 3 фотке шильды ремзаводского кузова( кузова поставлявшегося в запчасти). Действительно всегда имели зелёный фон.Края прямые. Материал этих табличек зачастую обычная кровельная оцинковка, более толстая чем оригинал. Ремзавод виден и на точечной сварке панели над шильдой. Заводские кузова варились аккуратнее.



Армейские ремзаводы при изготовлении спецавто обычно ставили небольшую шильду в районе ручки пасс. На ней указывался год выпуска, модель и сер. номер.

Вот пример такого шильдика:


Изменено пользователем ODI72

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

Шильд с Радиомашины Р-125МП2 1966г.в.


Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

На Радиомашине Р-104АМ 1964г.в. шильды две, под ручкой пассажира и в верхнем правом углу рамки


Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ODI72    324

Фотки шильдиков с ремзаводского кузова. Толщина металла от 0,8 до 1 мм.!!!




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
tank-21    528

В одном из фильмов середины 50-х - начала 60-х годов в кадре мелькало торпедо автомобиля ГАЗ-69 с табличками на красном фоне, о чем было незамедлительно доложено тов.Gazon'у. Фильм, возможно, назывался "Когда деревья были большими", но не факт. Возможно, Владимир помнит название фильма.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Gazon    93

Ни черта я не помню! :dontknow:

Помню только, что фильм "Когда деревья были большими" - чёрно-белый.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
tank-21    528

Значит какой-то другой фильм. Я ж тебе звонил прямо по ходу :)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
speedoff    2 497

Алексей, раз уж ты серьезно занялся темой табличек - предложу тебе в коллекцию таблички на чешском. Стояли на ашке 66 г.в., которая изначально принадлежала Марату МММ, потом мне, а потом уехала в Самару.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

Алексей, раз уж ты серьезно занялся темой табличек - предложу тебе в коллекцию таблички на чешском. Стояли на ашке 66 г.в., которая изначально принадлежала Марату МММ, потом мне, а потом уехала в Самару.



Спасибо! радуют на ней надписи на русском!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

Фотки шильдиков с ремзаводского кузова. Толщина металла от 0,8 до 1 мм.!!!



Дима отличные фото!



Артём39 обративнимание на шильд (фото 1) нижний левый угол, как сделана обводка угла.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ODI72    324

Ещё фото оригинальных шильдиков. Машина бывшая армейская.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

Фото шильдика машины РХР оригинал (польский вариант) фото 1



на фото 2, это радиомашина Р-104АМ две шильды на боковине, интересно о чём они?



Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подкапотная шильда машины из Германии,таблички в салоне на немецком не сфотал


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ещё инструкционные таблички с другой машины 60-го года,что за модификация?

"Инструкция к зарядному устройству" и "Схема соединения (неразборчиво) системы зарядки аккумуляторов"


Изменено пользователем деточкин

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Fritz    14

Ещё инструкционные таблички с другой машины 60-го года,что за модификация?

"Инструкция к зарядному устройству" и "Схема соединения (неразборчиво) системы зарядки аккумуляторов"

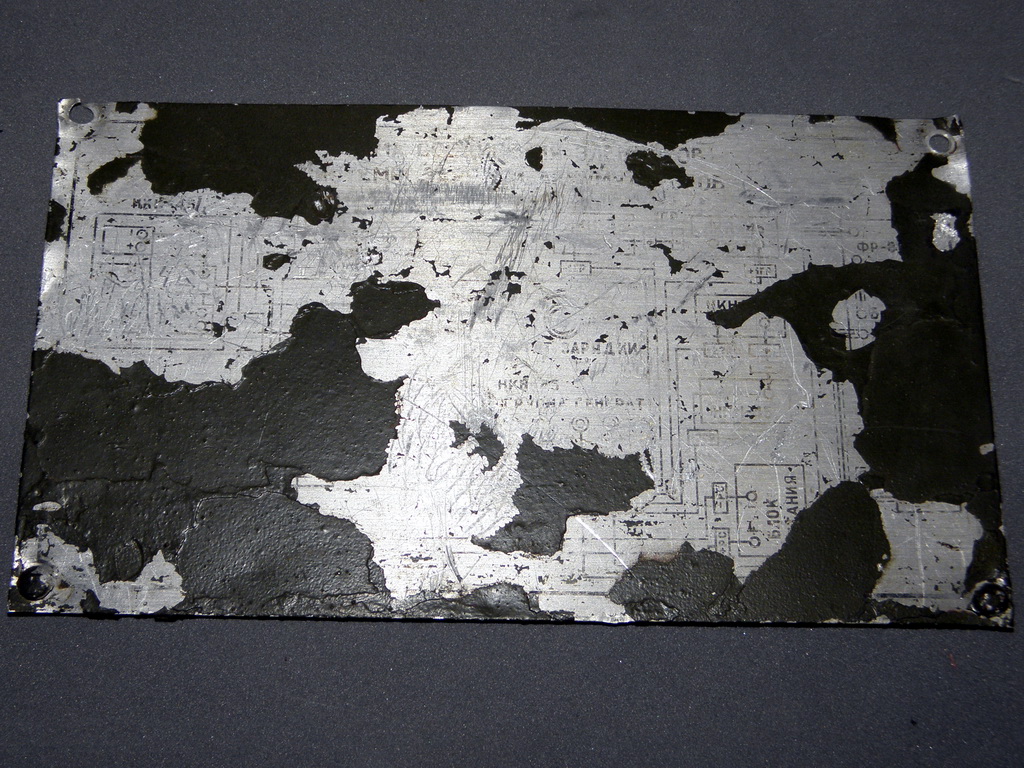

вот она эта табличка Схема(не разборчиво)соединения системы зарядки аккумуляторов



ГАЗик был куплен как донор на нём обнаружилась эта табла и следы от шильдика под ручкой пассажира




Изменено пользователем Fritz

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

вот она эта табличка Схема(не разборчиво)соединения системы зарядки аккумуляторов



ГАЗик был куплен как донор на нём обнаружилась эта табла и следы от шильдика под ручкой пассажира

Fritz спасибо! Очень интересное фото с шильдой от РС,

Найти бы еще полностью читаемою.

Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Fritz    14

CARS может у кого с консервы осталась не закрашенная ...хотя люди в те времена не считали её раритетом и красили восьмью слоями краски ))у меня и подкапотные все таблички закрашены толстыми слоями краски не то что какаято "ненужная" в кузове :pardon:

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

CARS может у кого с консервы осталась не закрашенная ...хотя люди в те времена не считали её раритетом и красили восьмью слоями краски ))у меня и подкапотные все таблички закрашены толстыми слоями краски не то что какаято "ненужная" в кузове :pardon:

Эпоха такая была.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Maxx1969    1 277

Fritz спасибо! Очень интересное фото с шильдой от РС,

Найти бы еще полностью читаемою.

Ну смотрите!))Кстати и модификационная табличка под капотом интересная..ГАЗ69 Э68 год выпуска-1970.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 056

Спасибо! Супер.

Maxx1969 можно если что обратиться, там нижняя часть шильды не в фокусе.

И еще, материал шильды?

Изменено пользователем CARS

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Maxx1969    1 277

Спасибо! Супер.

Maxx1969 можно если что обратиться, там нижняя часть шильды не в фокусе.

И еще, материал шильды?

Материал аллюминий,или тонкая жесть.Еще..


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Fritz    14

супер)))



кстати у меня тоже под табличкой был остаток второй таблички тоже в нахлёст были ,а материал у меня тонкий алюминий)
