Тотальный ребилд рамы с полным разбором!

Рекомендуемые сообщения

Mr. Schmitt    205

Приветствую товарищи. Решил-таки завести тему и на этом форуме, возможно она будет интересна с точки зрения технологии.



Представляю вашему вниманию очередную работу по реставрации и капитальному ремонту - сегодня у нас рама TLC BJ40..

Много писать смысла нет, надеюсь все будет понятно из фоток - все было совсем печально, но стало совсем красиво! smile.gif

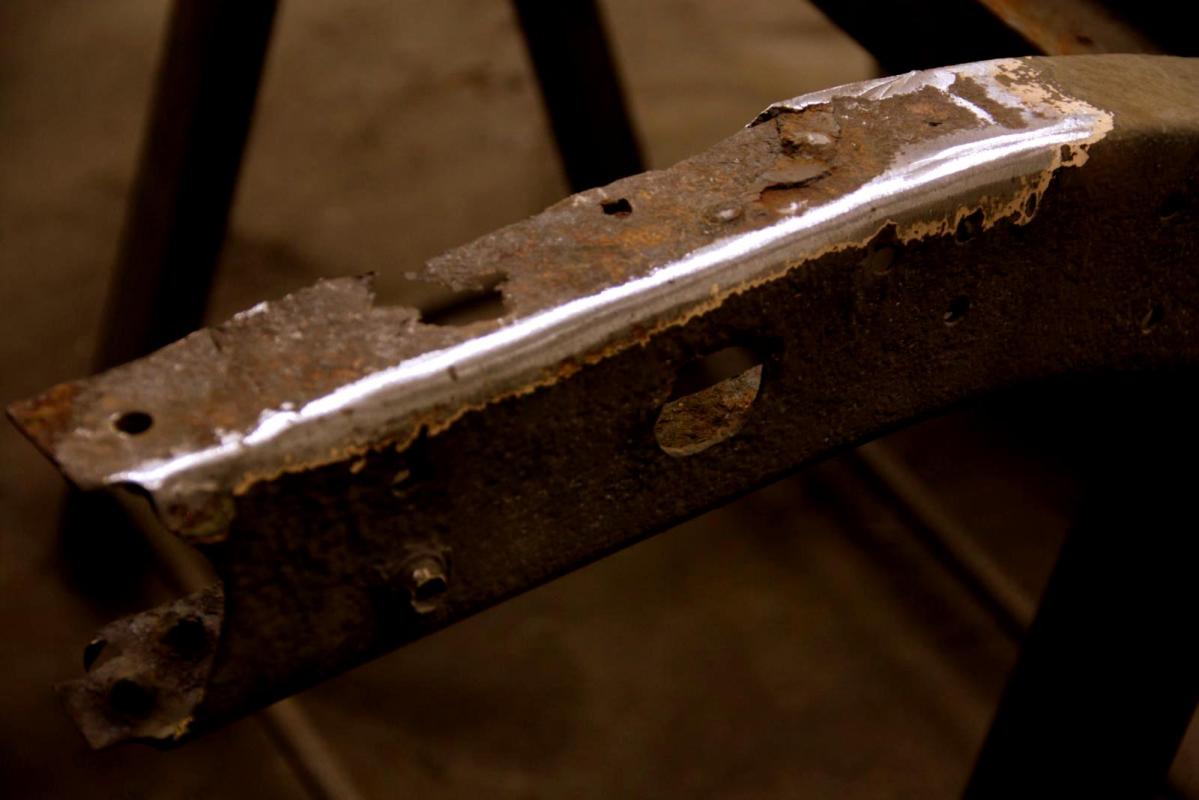

Этап 1 - Дефектовка. Рама мертвая, если бы не номер, ее бы в лом сдать было бы самое то.









Изменено пользователем Mr. Schmitt

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Этап 2 - Демонтаж задней поперечины и усилителей.


Все в утиль. Печально что лонжероны тоже подгнили, придется их ремонтировать и усиливать.











Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Этап 3 - Изготовление новых элементов.


Пришлось делать все с листа. Металл 3мм, формы штампов сделаны вручную (без использования сварки и иже с ним).
















  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Этап 4 - Ремонт задних частей лонжеронов.


Тут, собственно, и говорить нечего.







Изменено пользователем Mr. Schmitt
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Этап 5 - Полный разбор рамы.


Клепки все демонтировались, рама полностью разбиралась на составляющие элементы.


Думаю любопытно будет взглянуть тем кто отдает свою раму на пескоструйную обработку, потом сверху красит и после этого считает что все пучком.











Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

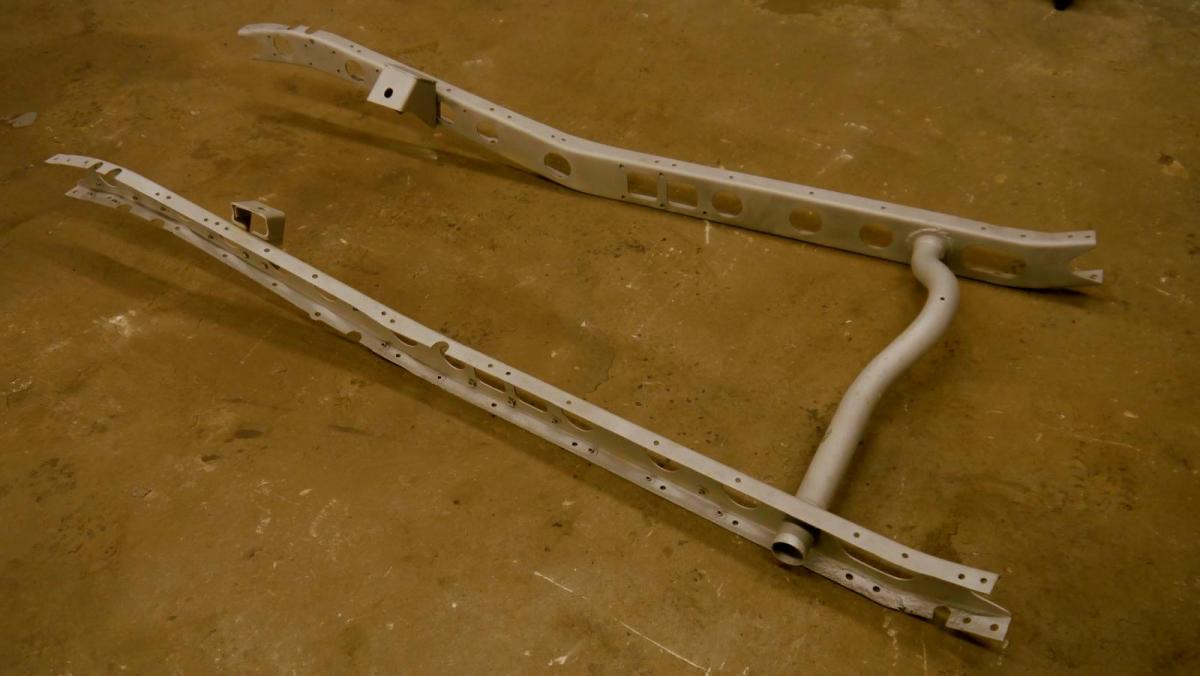

Этап 6 - Пескоструйная обработка.


Производилась подетально со всех сторон.











Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

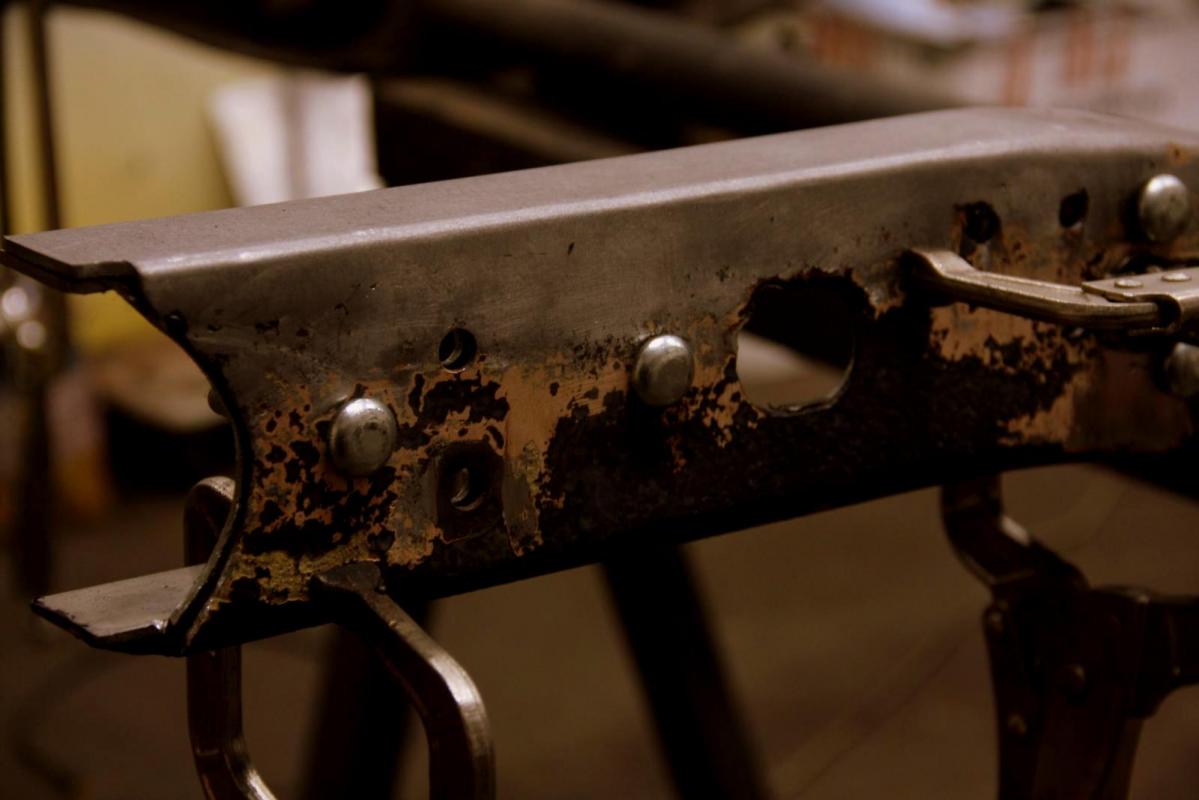

Этап 7 - Ремонт обоих лонжеронов в местах центральных опор рессор.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

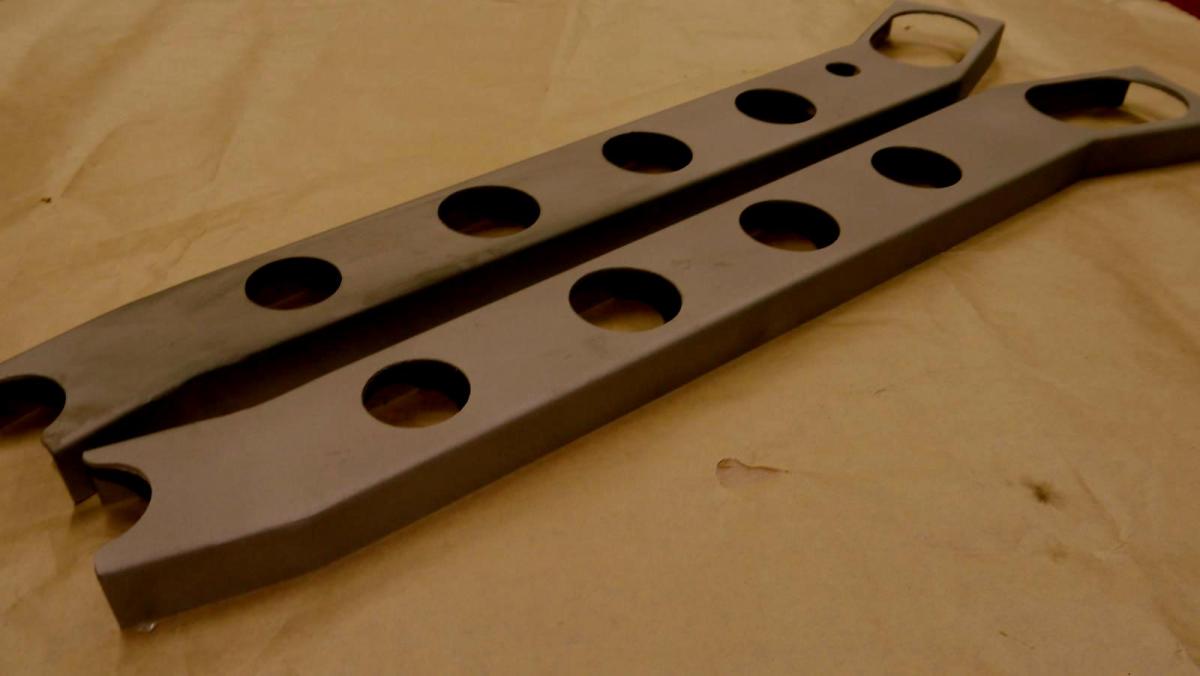

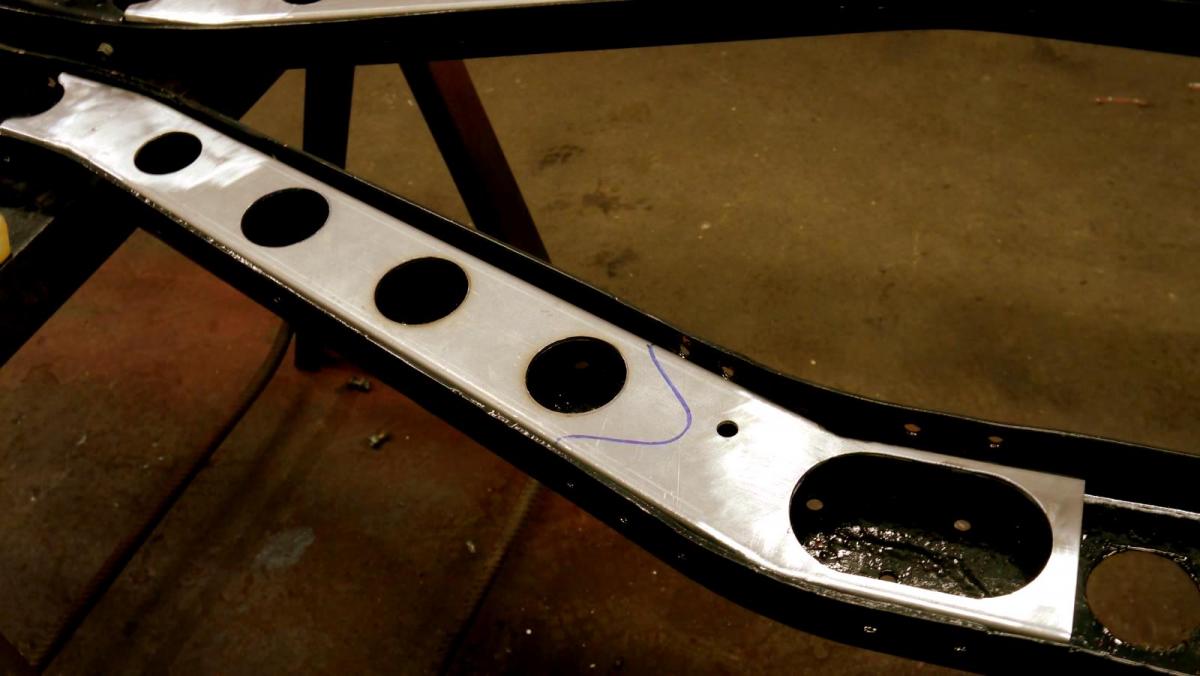

Этап 8 - Изготовление усилителей рамы.


В местах ремонта лонжеронов решил сделать усилители - так надежнее.





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Этап 9 - Грунтовка и покраска.














Изменено пользователем Mr. Schmitt
  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

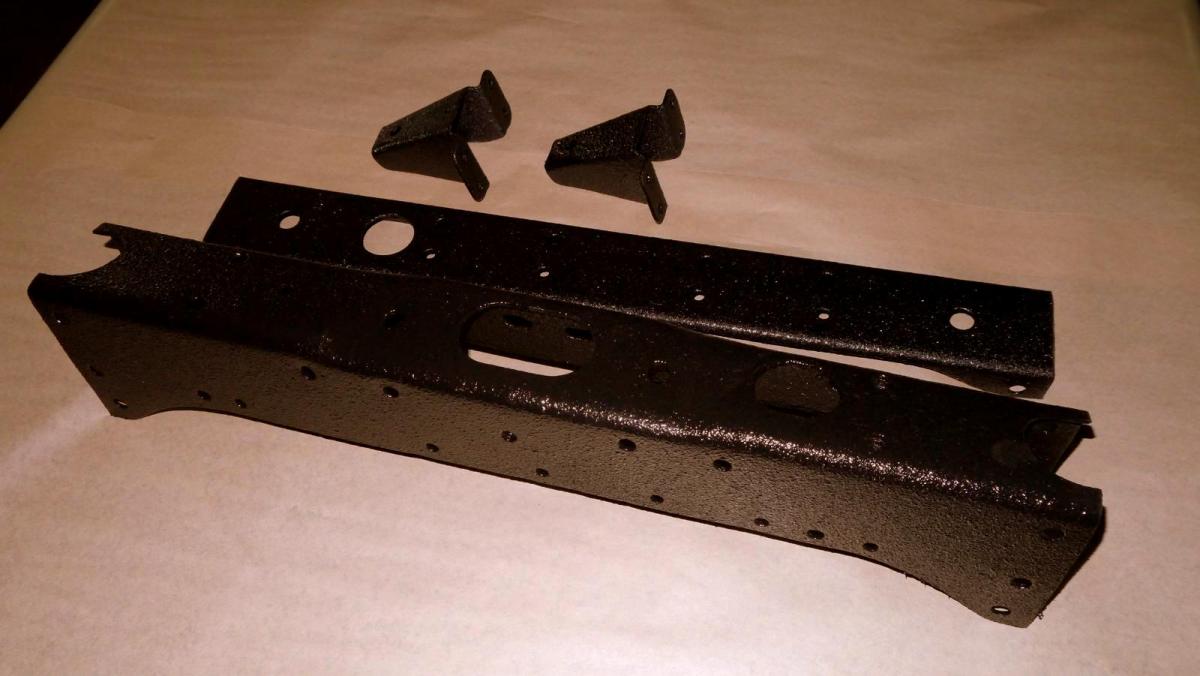

Этап 10 - подготовка, нанесение праймера и полимочевины.


Состав наносится поэлементно и со всех сторон с предварительной подготовкой всех деталей и обработкой праймером.












  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

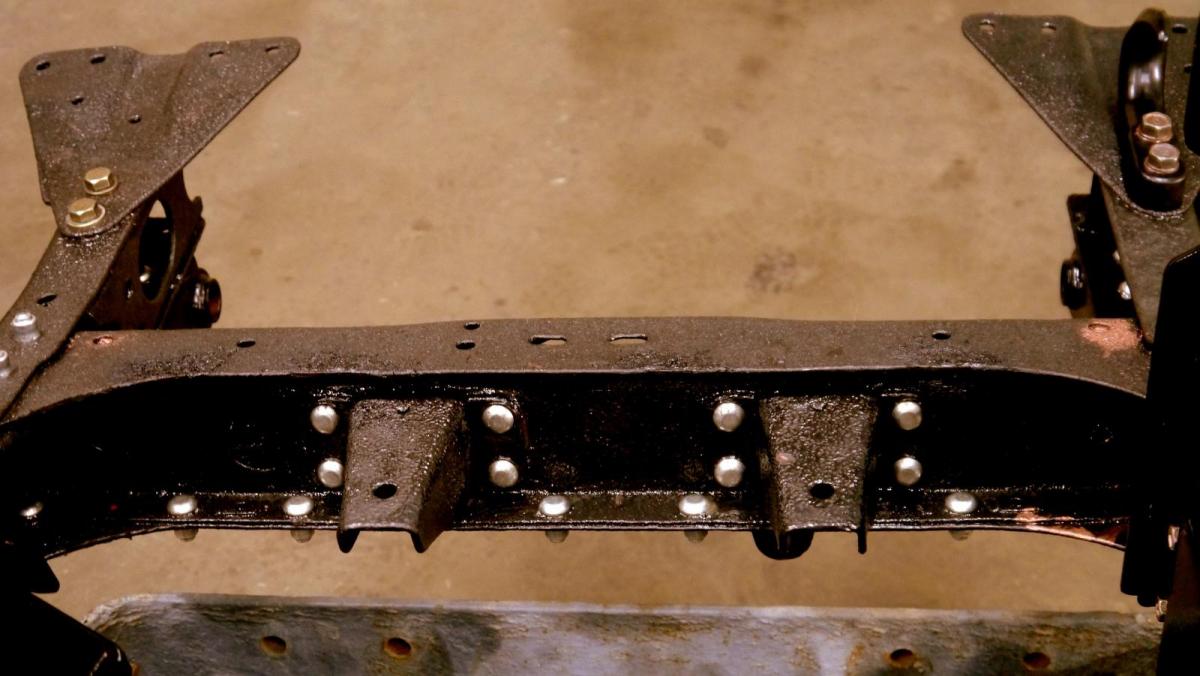

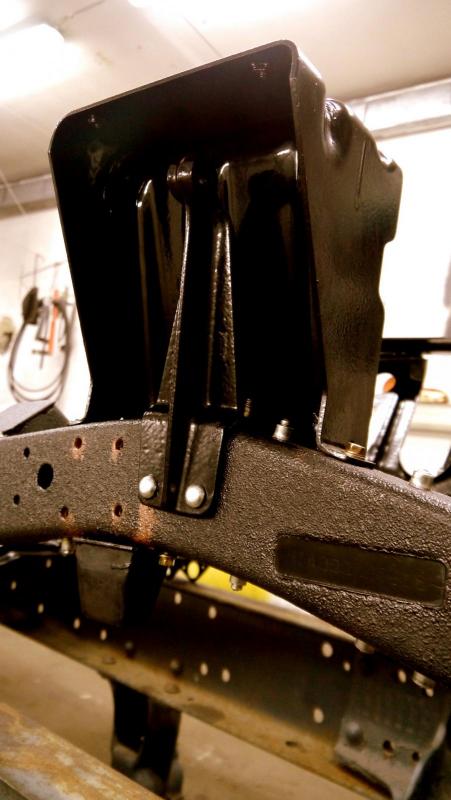

Этап 11 - монтаж опор подвески.





  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Этап 12 - сборка. I AM FINISHED! :)

























  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
@drenalin    2 945

Саш, здОрово! Всегда не понимал тех кто пескоструит раму снаружи. Что за крепёж  использовал вместо заклёпок? И что за фаркоп такой красивый, родной?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
speedoff    2 497

Саня, это на Тойотах такие рамы мертвыми называют.

На 69-х - это называется в "хорошем состоянии" и "походит еще!" :D

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
yuri_z    127

По поводу крепежа, тоже интересно.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Renegat    243

Фаркоп китайски, облазит уже?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Амиго69    1 094

 ...И тут пришел злой Амиго!   :spiteful:  Который опять... что-то не понимает. Ну, тупой млять, наверное...   :fool:



Раздел : "Все о ГАЗ-69"

Подраздел : "Рама и управление"

Тема: "Тотальный ребилд...." про раму TLC BJ40...



Есть же раздел  "Зарубежные братья"................. ну почему не там?

Почему хотя бы в названии темы... не обозначено, что она про....  не ГАЗ-69 ! ! !

Как новичку впервые попавшему на форум разобраться в этой  помойке   свалке из различных автомобилей ?

Он ( новичок...)вошел в раздел ГАЗ-69, он хотел узнать про раму ГАЗ-69.... и что? ? ?   :help:   :dontknow:







 P.S. Можно я в разделе "Кузов" напишу как варили старый Запорожец?

А в разделе "Колеса" обсудим диски для "Оки"....  Не вижу препятствий!



На этом сайте есть уже ВСЕ !

Бронетехника, грузовики, легковые автомобили... ждипы ( слава богу... еще попадаются!).

Если у нас БСИ ( Большая Советская Инциклопедия...) а не  профильный сайт посвященный ГАЗ-69  ( что такое профильный сайт можете посмотреть на ГАЗ21.ру...).....

.... так хоть пишите в соответствующих разделах! И названия тем... пишите корректно!

  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приветствую товарищи. Решил-таки завести тему и на этом форуме, возможно она будет интересна с точки зрения технологии.



Представляю вашему вниманию очередную работу по реставрации и капитальному ремонту - сегодня у нас рама TLC BJ40..

Много писать смысла нет, надеюсь все будет понятно из фоток - все было совсем печально, но стало совсем красиво! smile.gif

Колоссально!



Удивило, что рама полая с большими отверстиями для попадания грязи...

Изменено пользователем Виктор 59

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Механник    1 821

 ...И тут пришел злой Амиго!   :spiteful:  Который опять... что-то не понимает. Ну, тупой млять, наверное...   :fool:



Раздел : "Все о ГАЗ-69"

Подраздел : "Рама и управление"

Тема: "Тотальный ребилд...." про раму TLC BJ40...



Есть же раздел  "Зарубежные братья"................. ну почему не там?

Почему хотя бы в названии темы... не обозначено, что она про....  не ГАЗ-69 ! ! !

Как новичку впервые попавшему на форум разобраться в этой  помойке   свалке из различных автомобилей ?

Он ( новичок...)вошел в раздел ГАЗ-69, он хотел узнать про раму ГАЗ-69.... и что? ? ?   :help:   :dontknow:







 P.S. Можно я в разделе "Кузов" напишу как варили старый Запорожец?

А в разделе "Колеса" обсудим диски для "Оки"....  Не вижу препятствий!



На этом сайте есть уже ВСЕ !

Бронетехника, грузовики, легковые автомобили... ждипы ( слава богу... еще попадаются!).

Если у нас БСИ ( Большая Советская Инциклопедия...) а не  профильный сайт посвященный ГАЗ-69  ( что такое профильный сайт можете посмотреть на ГАЗ21.ру...).....

.... так хоть пишите в соответствующих разделах! И названия тем... пишите корректно!

"Не любо- не читай, а другим не мешай"

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 633

Значицо так :

Амиго с одной стороны - на 1000% прав.

С другой ...

Ы данной теме пиведена ТЕХНОЛОГИЯ ремонта.

И очень неплохо, подробно и грамотно разложена.

Да. несколько отличается конструкция рамы ГАЗ69 от ТЛК-40.

Но приёмы работы , и качество работ, и уровень доступности пояснений - выше всяких похвал.

Безусловно - уместнее в "оборудование и материалы" было бы разместить.

Но на то - воля.. ( нет, не Божия. а Админа с модерами)

  • Like 4

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

Хотите переносите в другой раздел, хотите удаляйте тему... хотите переименуйте.

Фаркоп целиком выточен из нержи, нет не китайский, да дорогой!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Mr. Schmitt    205

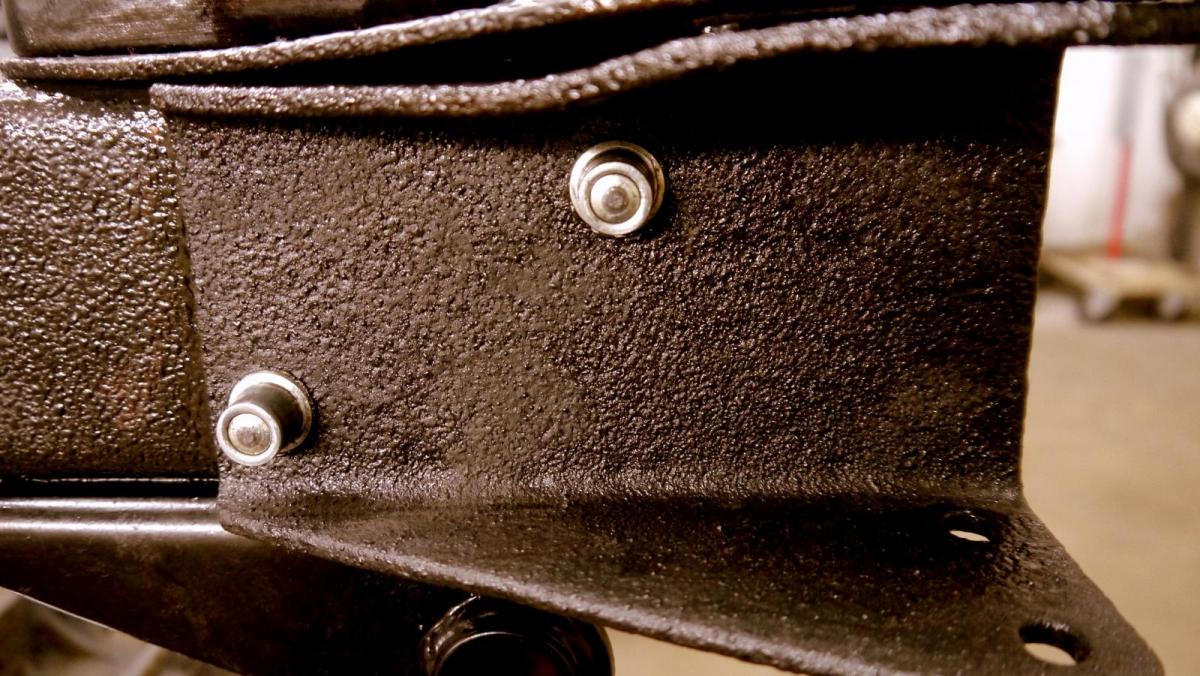

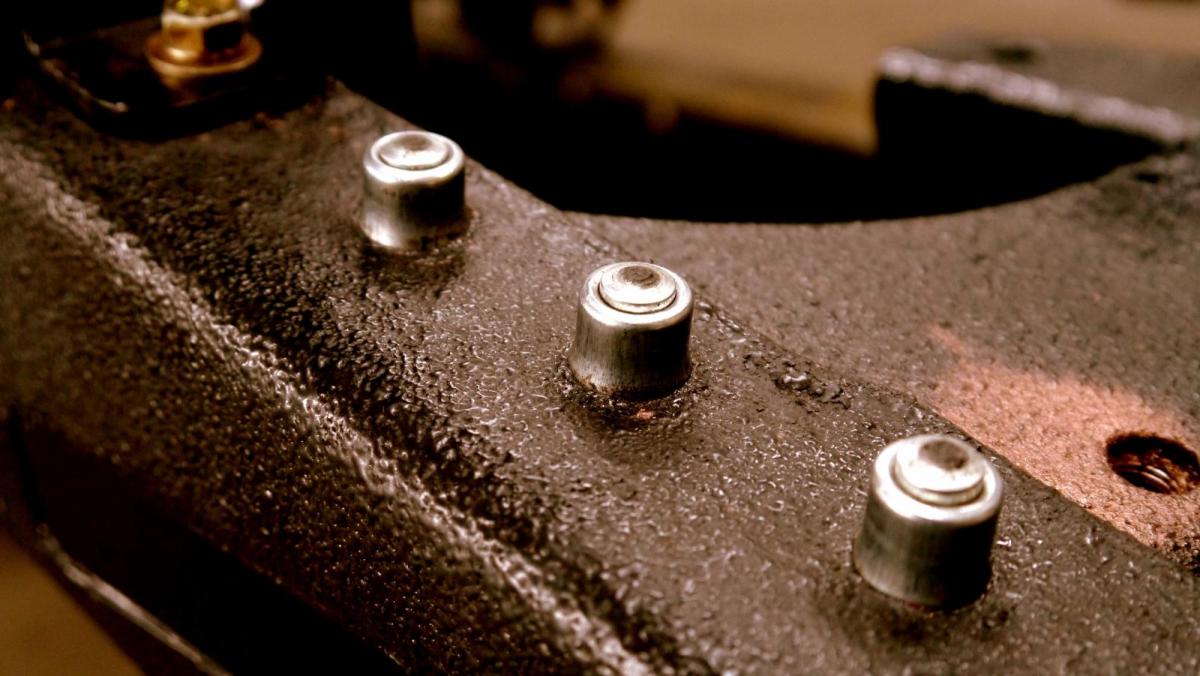

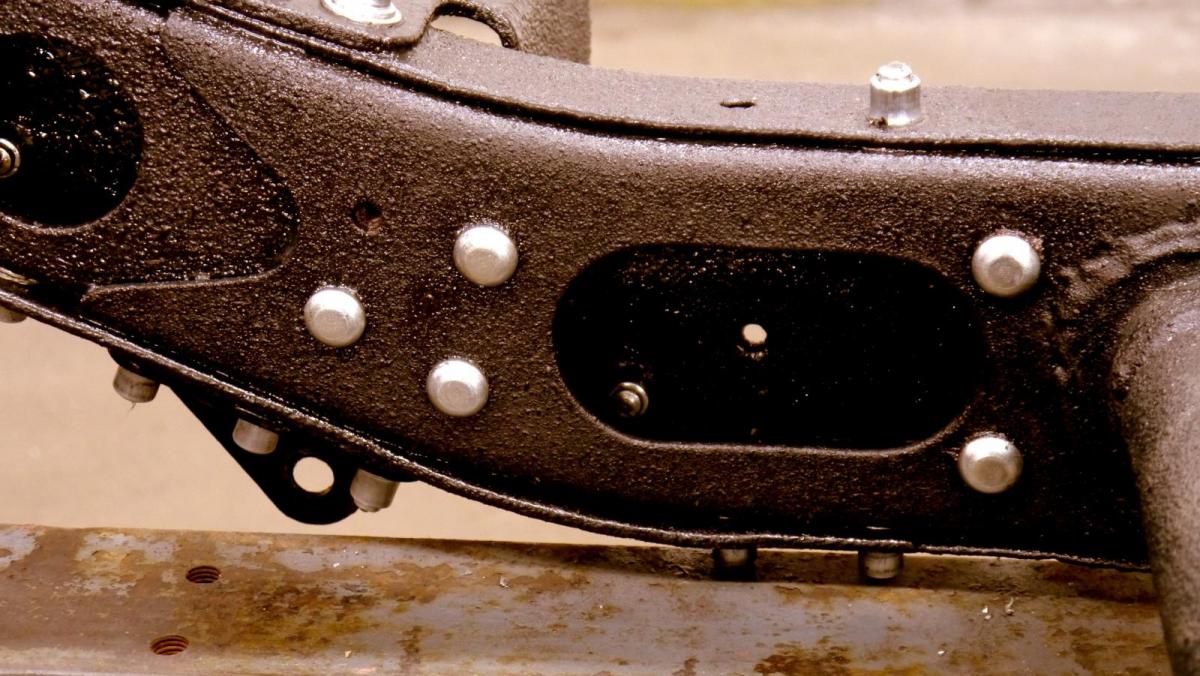

При сборке используется специальное пневмо-гидравлическое оборудование и силовые клепки - технология и оборудование промышленное, применяемое на сборочных линиях коммерческой грузовой техники.


Сразу отвечаю на вопрос: оборудование США, сделано в США, дорогое, промышленное. Заклепки Чехия, тоже не дешевые. Одним словом, нищебродам закусить губу! :)


Вообще, предложить такую услугу на рынке ремонта - идея лишенная здравого экономического смысла, это скорее моя личная инициатива. Зато кроме меня такие вещи никто не делает в РФ, если я не ошибаюсь.






Изменено пользователем Mr. Schmitt
  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Амиго69    1 094
Mr. Schmitt ! За качество работ... и красоту результата... базара нет! Все зер гут!   :good:



Но! Нельзя же так... ГАЗ-69, Тойота....  все в одну кучу!

Если вы поставите эту раму на ГАЗ-69... я вам первый руку пожму!

А описывать восстановление  TLC BJ40... можно и должно!

....но наверное не здесь!



И че мне все время надо... че я модер что ли... молчал бы...   НО ВЕДЬ БАРДАК! ...извините, опять погорячился!

Все, молчу.   :hi:

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
TIGER    490

Mr. Schmitt ! За качество работ... и красоту результата... базара нет! Все зер гут!   :good:



Но! Нельзя же так... ГАЗ-69, Тойота....  все в одну кучу!

Если вы поставите эту раму на ГАЗ-69... я вам первый руку пожму!

А описывать восстановление  TLC BJ40... можно и должно!

....но наверное не здесь!



И че мне все время надо... че я модер что ли... молчал бы...   НО ВЕДЬ БАРДАК! ...извините, опять погорячился!

Все, молчу.   :hi:

Санчо, как же это красиво всё! Амиго, есть кнопка "Жалоба" и всё.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Титаническая работа была проделана с рамой!!! Красавцы!!!
