втулки стоек и рычажных амортизаторов

Рекомендуемые сообщения

Гога68    41

Доброго дня. подскажите если втулки стальные и латунны заказать токарю, то из какого материала их точить? какую сталь надо, какую латунь? Поди какуто определенну надо? и каких размеров (длина-диаметр наружный/внутрений)?

Изменено пользователем Гога68

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41

вот на директлот нашел

Латунные прутки по способу изготовления делятся на
-холоднодеформированные (тянутые) — Д;
-горячедеформированные (прессованные) — Г.

По состоянию сплава латунные прутки бывают:
-мягкие (отожженные) — М;
-полутвердые — ПТВ;
-твердые — ТВ.

По точности изготовления:
-латунь в прутках нормальной точности — Н;
-латунные прутки повышенной точности — П;
-латунь в прутках высокой точности — В.

По специализации:
-автоматные прутки из латуни — АВ;
-антимагнитная латунь в прутках — АМ;
-прутки латунные с обрезанными краями — О;
-мягкие латунные прутки повышенной пластичности — Н;
-полутвердые прутки из латуни повышенной пластичности — Р;
-твердые прутки латунные повышенной пластичности — У;
-прессованная латунь в прутках обычной пластичности — С;
-прессованные латунь в прутках повышенной пластичности — Т.

_________________________________________________________________________

и чо из этого подойдет?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Baters    287

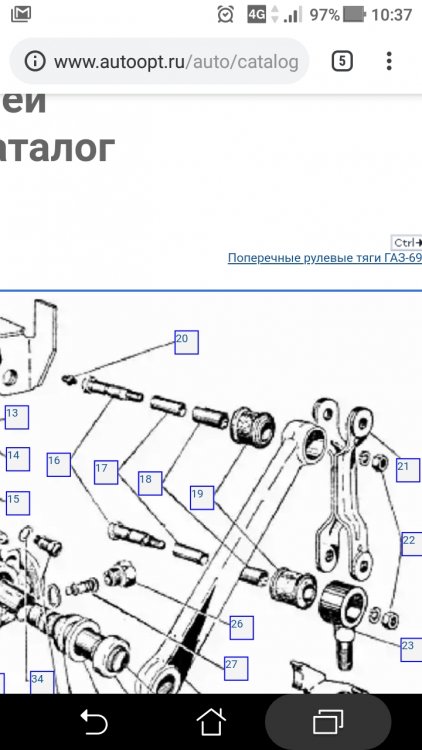

Там сложный бутерброд, сначала палец с тавотницей поз.20, 16, втулка бронзовая поз.17, втулка стальная поз.18, и потом только резиновая поз.19. У меня есть только пальцы и резиновые втулки по шесть штук, четыре пальца ставотницами и два без, нет 21 и 23 позиции.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Baters    287

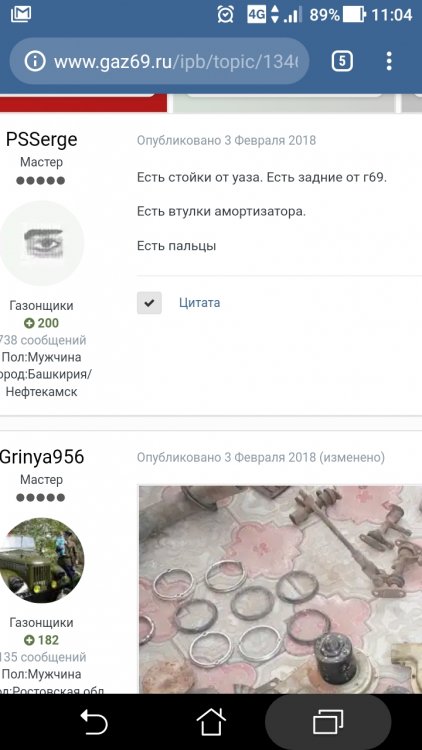

В 03.02.2018 в 12:08, PSSerge сказал:

Есть стойки от уаза. Есть задние от г69.

Есть втулки амортизатора.

Есть пальцы

Год назад это было.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41

не о конструкции ведь. пальцы есь. да и купить их можно. втулки тоже хоть резиновы хоть полимер.

а вот втулки стальные и латунные купить новые верно нельзя. самому видать только делать. вот и вопрос из какого материала и по каким размерам.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Baters    287

Думаю размер двух втулок можно понять , от размера пальца и резиновой втулки, по материалу ничего не скажу. Как все запчасти будут в руках тогда и буду заниматься.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41
21 минуту назад, Baters сказал:

Думаю размер двух втулок можно понять , от размера пальца и резиновой втулки, по материалу ничего не скажу. Как все запчасти будут в руках тогда и буду заниматься.

Втулки стальные/латунные сам будешь делать?

размер втулок внутрений ладно по пальцу. а наружний? по внутреннему диаметру свободной резиновой/полимерной втулки иль вставленной сжатой? они ж вроде ее распирать должны

Изменено пользователем Гога68

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
kyzya    432

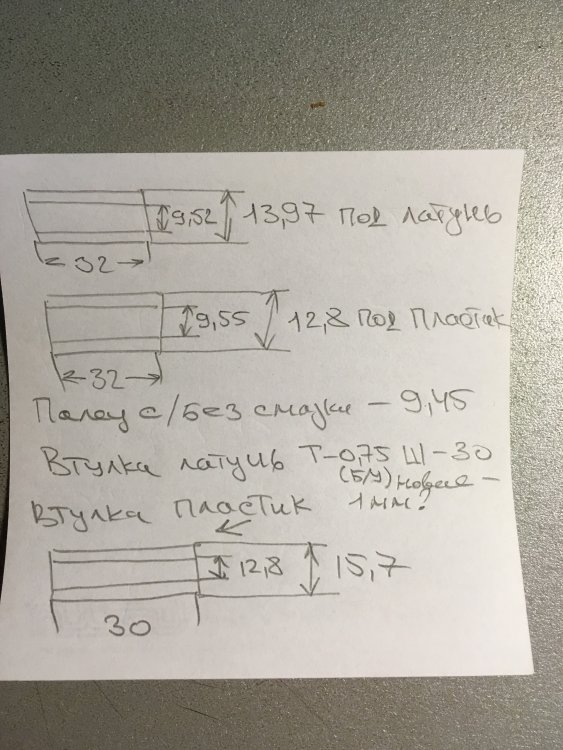

Две схемы узла были,ранняя с маслёнкой,позняя без.По годам не скажу,не помню.Резинки шли одинаковые,по конструктиву и размерам всё видно на фото,втулка под латунь по внешке шлифованная.Втулки сталь- разрезные,латунь -разрезная,пластик -цельная.Латунь думаю можно накатать из листовой полосы.

амортизатор 001.jpg

амортизатор 002.jpg

Изменено пользователем kyzya
  • Like 2
  • Thanks 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
ODI72    360

Латунная под смазку и палец с масленкой. Пластиковая одноразовая и палец цельный. Втулка внутренняя стальная и палец, не сырец, подкалены.

Изменено пользователем ODI72

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
kyzya    432
Только что, ODI72 сказал:

Латунная под смазку и палец с масленкой. Пластиковая одноразовая и палец цельный. Втулка внутренняя стальная и в том и в другом случае очень прочная, каленая.

Возможно в случае с латунью да,но сомневаюсь,просто нормальная сталь,в случае с пластиком,так середнячёк анодированный,но это из запасов,по факту разобранных примерно так же. При изготовлении ничего не ограничивает в выборе материала,только в случае с латунью надо учесть фактор прохода смазки от пальца до пары втулка-латунь.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41
29 минут назад, kyzya сказал:

. При изготовлении ничего не ограничивает в выборе материала,только в случае с латунью надо учесть фактор прохода смазки от пальца до пары втулка-латунь.

любая обычная подручная сталь? любая латунь пох на твердость и пластичность??

а если вместо латунной пластиковую то какой пластик? правда у меня пальцы под смазку. тоесь полюбому латунь?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41
40 минут назад, ODI72 сказал:

Латунная под смазку и палец с масленкой. Пластиковая одноразовая и палец цельный. Втулка внутренняя стальная и палец, не сырец, подкалены.

тотже вопрос. выше написан

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
kyzya    432
Только что, Гога68 сказал:

любая обычная подручная сталь? любая латунь пох на твердость и пластичность??

а если вместо латунной пластиковую то какой пластик? правда у меня пальцы под смазку. тоесь полюбому латунь?

Сталь получше...а за латунь х.з,может где и найдёшь марку,по пробуй порой приложения в наших каталогах или войсковой ремонт.

Что мешает собрать на палец со смазкой схему с пластиком?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41
2 минуты назад, kyzya сказал:

Сталь получше...а за латунь х.з,может где и найдёшь марку,по пробуй порой приложения в наших каталогах или войсковой ремонт.

Что мешает собрать на палец со смазкой схему с пластиком?

получше от чего к примеру из детальки от чего можно выточить? а латунь на директлоте всяку продают. знать бы какую искать

а с пластиком опять каким? да и поди нельзя он же полый (палец под смазку)

Изменено пользователем Гога68

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
kyzya    432
Только что, Гога68 сказал:

получше от чего к примеру? а латунь на директлоте всяку продают. знать бы какую искать

Токарь думаю развёрнуто скажет по стали,пусть будет ст 45.За латунь писал выше.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41
Только что, kyzya сказал:

Токарь думаю развёрнуто скажет по стали,пусть будет ст 45.За латунь писал выше.

ну наверно. у него и газик есь

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
uncle Gena    937

Мудрить не надо. Палец точится из болта или шпильки высокой прочности, которые можно раздобыть, ну или купить на худой конец. С латунью сложнее. Какая найдётся та и ладно, но лучше потвёрже.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Baters    287
1 час назад, kyzya сказал:

Две схемы узла были,ранняя с маслёнкой,позняя без.По годам не скажу,не помню.Резинки шли одинаковые,по конструктиву и размерам всё видно на фото,втулка под латунь по внешке шлифованная.Втулки сталь- разрезные,латунь -разрезная,пластик -цельная.Латунь думаю можно накатать из листовой полосы.





В каталоге четко видно верхний палец с тавотницей , нижний без, хотя каталожные номер один.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
sasa4x4    38

Для латунной втулки лучше всего использовать практически любую бронзу марки БрАЖ. Латунь как подшипник скольжения (втулка) не очень. В крайнем случае, можно сделать из ЛС59, с консистентной смазкой, походит. Палец... сваять из болта ГБЦ а-ля КАМАЗ.



Изменено пользователем sasa4x4
  • Like 1
  • Thanks 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
kyzya    432
18 часов назад, Baters сказал:

В каталоге четко видно верхний палец с тавотницей , нижний без, хотя каталожные номер один.


То что видно на рисунке ,просто не указали тавотницу ,так как она уже указана,если посмотреть каталожный номер он один для всех пальцев(4шт.),тавотниц (4 шт.)

Если что то искать то желательно использовать каталоги родные(не интернет) которые есть в разделе документация для скачивания,их есть минимум 4 шт,1957,1960,1968,1971.Там есть изменения.

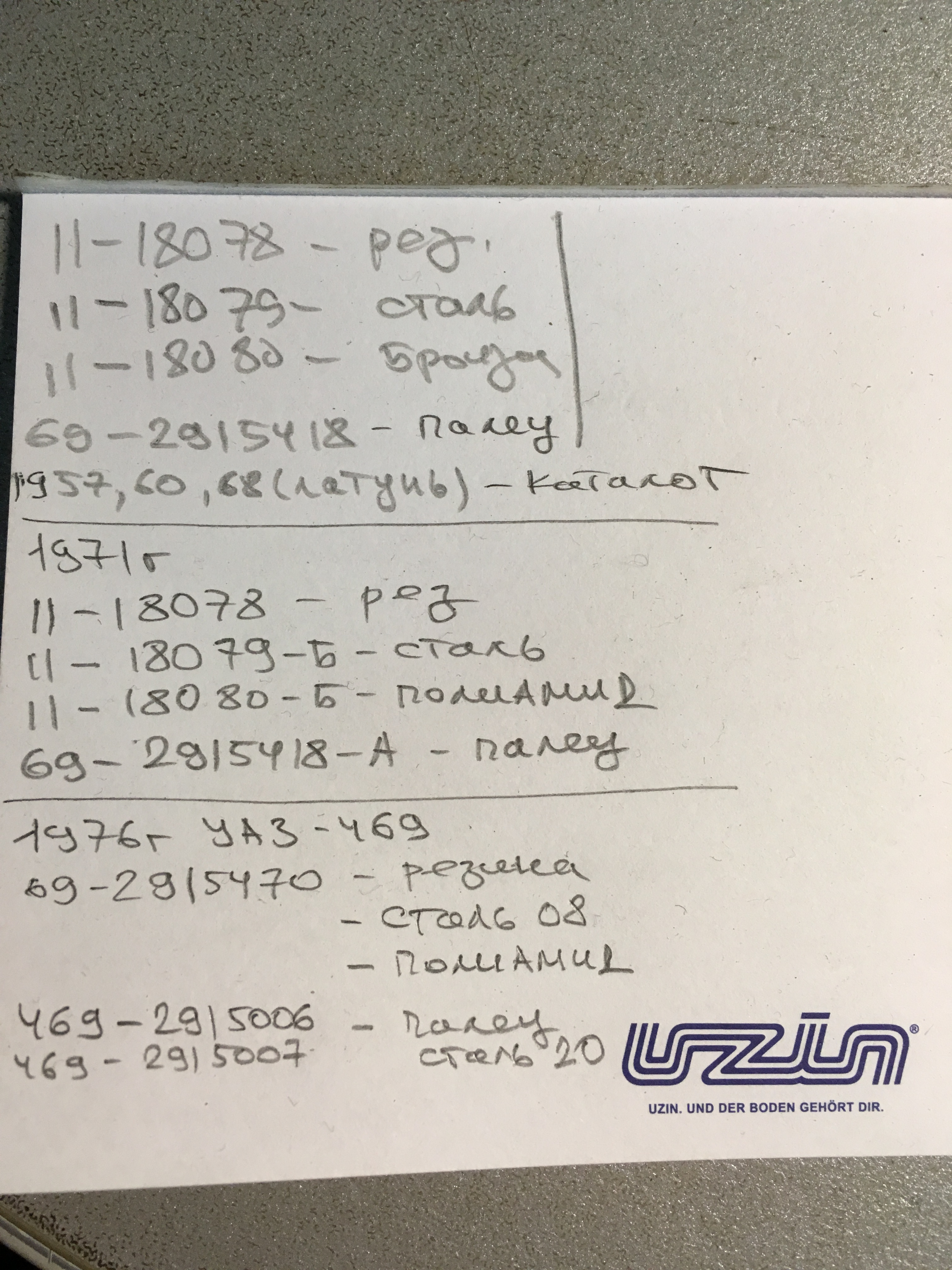

Если чуть с ними поработать и добавить каталог уаз 469 от 1976г. то получается вот такая картина и по номерам и по материалу.

Втулка бронза до 60г. ,а в 68г. уже латунь указана ,в 71г.и далее полиамид.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гога68    41

в каталоге газ69 71 года пальцы уже цельные без отверстий и тавотниц и  проточки. а вот в каталогах уаз469 разных выпусков разные пальцы, все без тавотниц, но в некоторых каталогах цельные. а в некоторых с отверстием под смазку и кольцевой проточкой

Изменено пользователем Гога68

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Baters    287

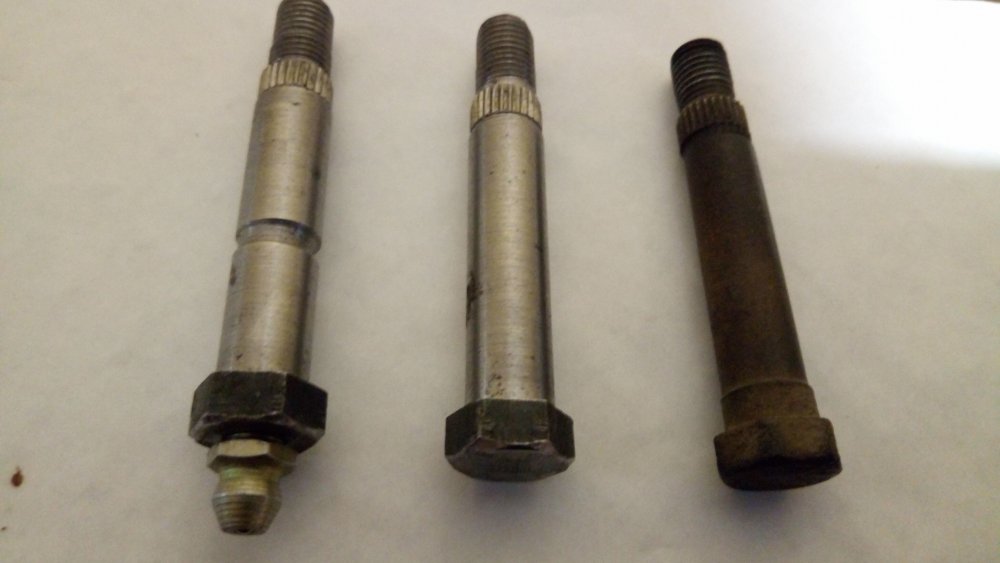

У меня их, с тавотницей 4 шт. , 2 шт. без.

И одна старая изношеная.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
