Самодельщики есть?

[Шypик. 224]

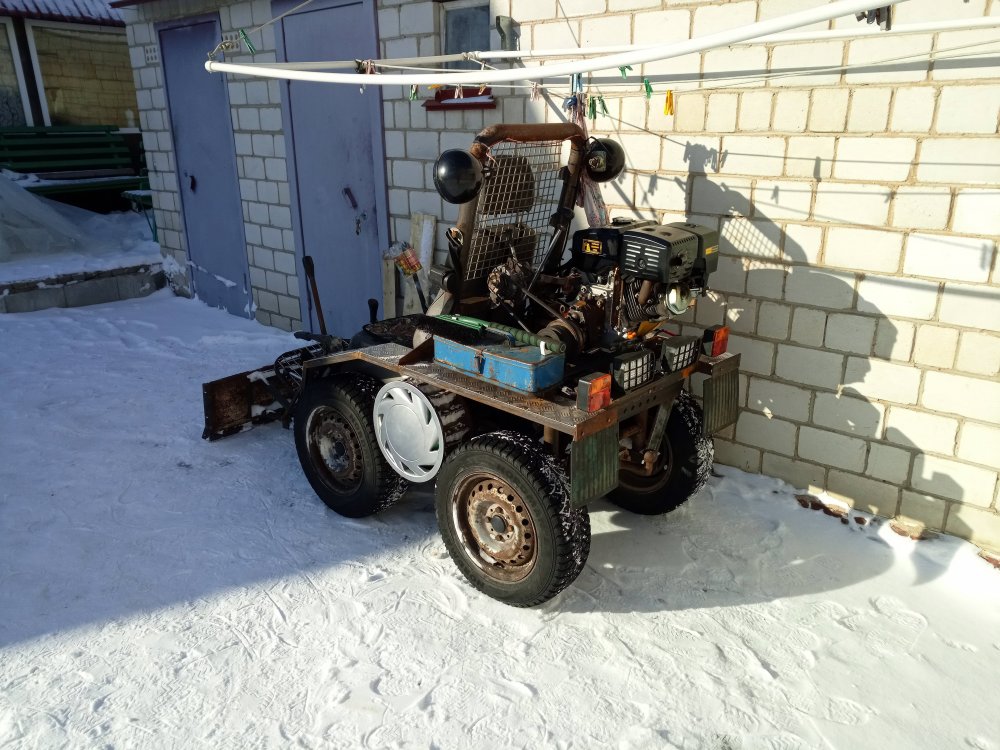

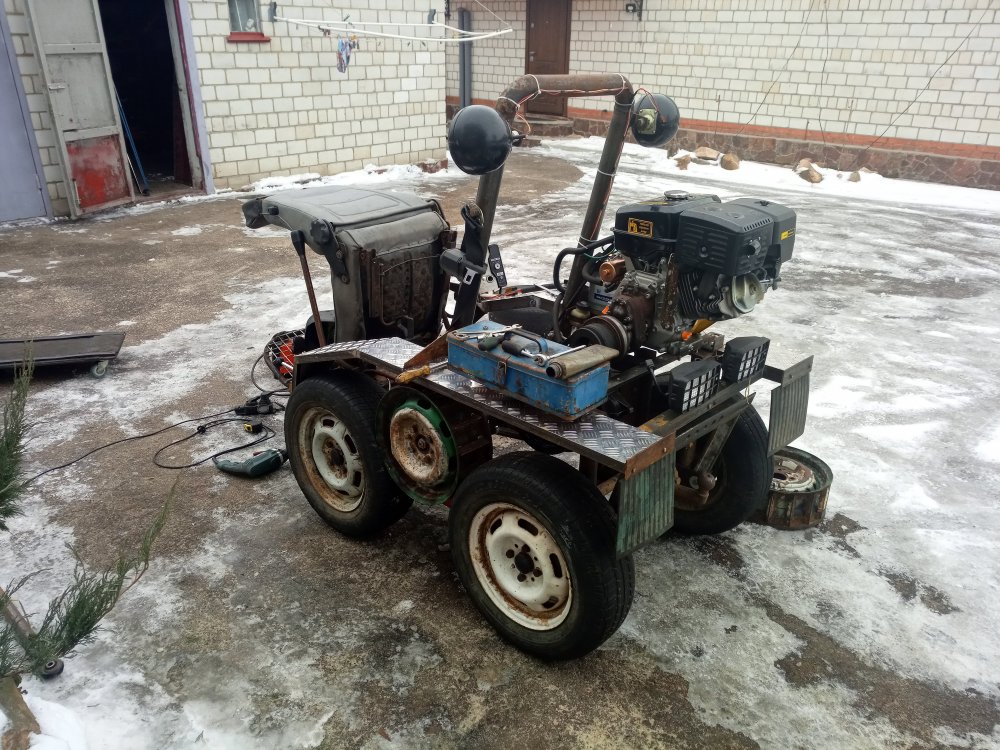

В общем для помощи себе любимому сваял я "ацкий" аппарат.

Т.к. изначально было непонятно поедет ли вся эта конструкция в принципе, делалось все из откровеенного хлама, но он гад поехал......

Техника чистит снег, причем чистит так, что я теперь совершенно не жалею о его постройке.

Может таскать автомобильный прицеп с грузом, тянуть или запихивать заглохшие машины, светить фарами в нужном месте и многое другое.



И вот нацелился  я поставить на него косилку роторную с мотоблока, но вот совсем не дружу с математикой, по образованию гуманитарий. раньше сидел на другом форуме, там было много грамотных парней, но администрация ""поперла"" их и форум в конечном итоге рухнул.

Итак вопрос в следующем, кто имел дело с мотоблоками, может рассчитать редукцию? помочь обмозговать привод?

Вводные следующие:

Мотор "Чемпион" 13л.с., скорость вращения на максимальных оборотах 3600. Я думаю можно считать 2500-3000

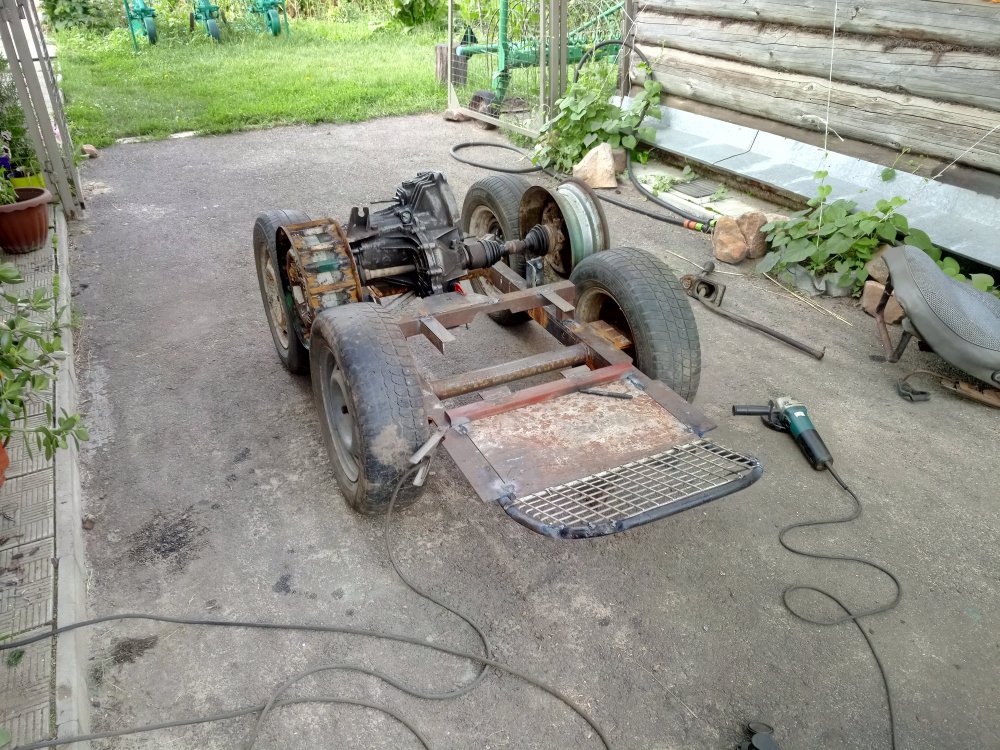

Дальше стоит переделанный редуктор с а\м ЛУАЗ, шестерни заменены на редукцию 1\2 (понижение)

с этого редуктора я оставил один из 3х шкивов для устройства независимого ВОМ,

нашел редуктор 90 градусов со свекольника с редукцией 1\1.25, с него рассчитываю карданом от рулевого управления передать момент на передний редуктор 90 градусов

 с бензопилы УРАл (редукция 1\2).



привод пойдет по левой стороне рамы внизу.



как закрепить кардан на редукторе бензопилы?

какая скорость вращения должна быть на приводном шкиве мотоблочной косы?

где слабые места?



Большая просьба с "абы или кабы" оставлять мнение при себе,  делается из того что есть. заводской редуктор мотоблочный стоит больше 20 штук один. более "продвинутые" доходят до 70.



[Федот68 4 308]

косилка сама уже есть?

если есть - чья ?( какого производителя).

ну а коль ответы положительные ( шильдик нашел)

то спросить потребные параметры " питания" у самого изготовителя приблуды что мешает?( обороты, потребная мощность или крутмомент )



Отсюда и плясать.

Про редуктор бензопилы что то не совсем вкурил.



в принципе до КАДВИ ( где делают мотоблоки Ока и Угра) мне доехать недолго.

и продаваны, и особенно сервисники там мужики нормальные.

на половину твоих вопросов ответы у них наверняка есть.

Только когда я это смогу... ( понятно, что не раньше понедельника, но мож и завтра " после обеда" успею)

так что модель косилки - в студию.

Изменено 19 мая 2022 пользователем Федот68

[Альберт 66 528]

привод на косилку от основного двигателя?

[Шypик. 224]

9 часов назад, Федот68 сказал:

косилка сама уже есть?

если есть - чья ?( какого производителя).

есть, тоже бе\у подозреваю калужская. обороты в интеренете приблизительно нашел.

3 часа назад, Альберт 66 сказал:

привод на косилку от основного двигателя?

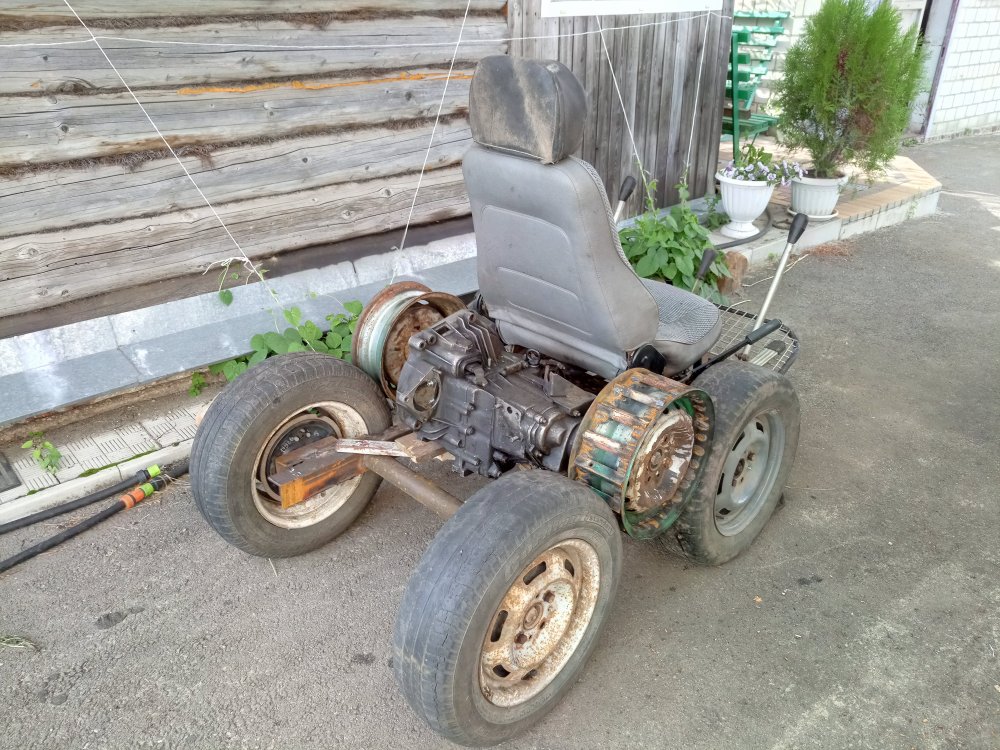

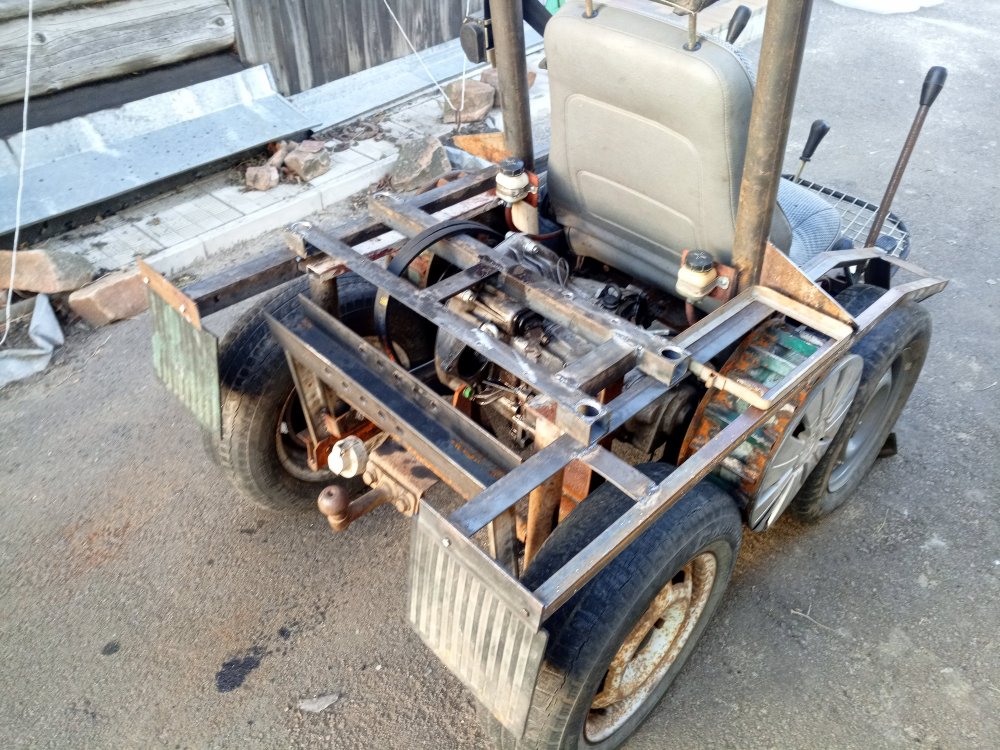

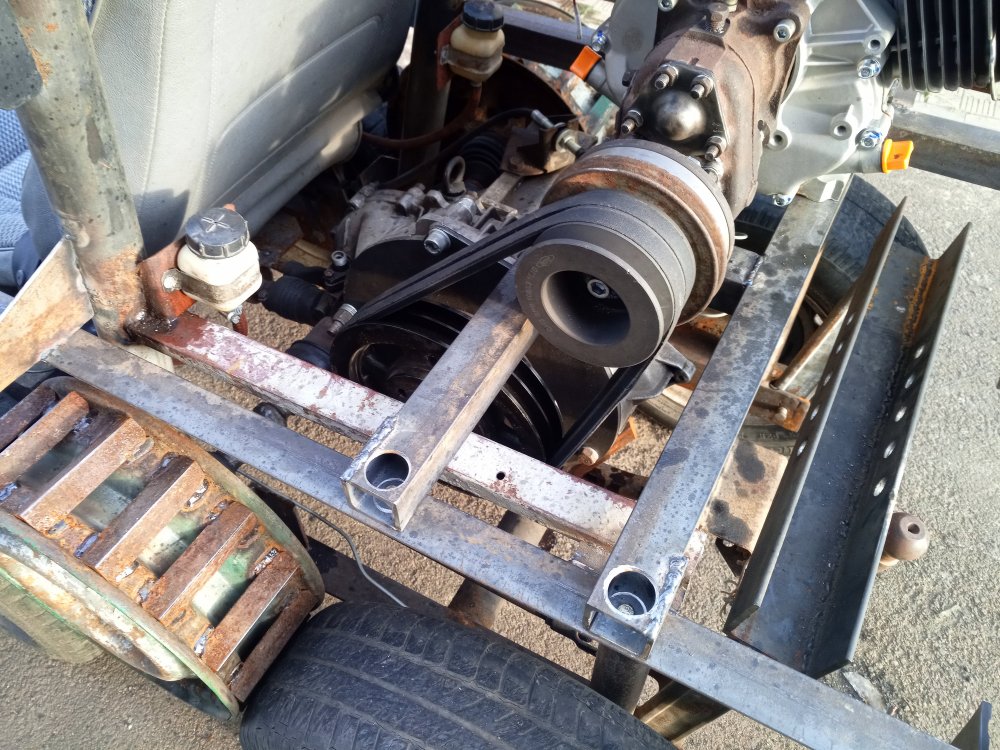

Да. На 4 фото шкив с 3 ручьями - 2 на привод КПП, 3й пустой оставил на привод агрегатов.

[sasa4x4 284]

5 часов назад, Шypик. сказал:

КПП, 3й пустой оставил на привод агрегатов.

Насос и гидромотор. Приятель почти построил самобеглый трактор на гидроприводе, который вращает нивовскую раздатку.

[Шypик. 224]

2 часа назад, sasa4x4 сказал:

Насос и гидромотор. Приятель почти построил самобеглый трактор на гидроприводе, который вращает нивовскую раздатку.

ответ не правильный. С гидравликой знаком очень хорошо, у  данного варианта много минусов, и большая нагрузка на механизмЫ. но основное это слишком медленная скорость работы гидромоторов.

Плюс наличие гидробака, фильтра, привода насоса и сам насос, регулятор потока, или гидрорасперделитель, шланги.....

причем гидрораспределитель будет нужен с "фиксацией", а известные мне это советские р-75, 2х секционные весом и габаритами как мой мотор. Если брать импортный аналог, даже односекционный будет стоить хороших деньжищь.

Даже с учетом того, что все это у меня есть в наличии такой вариант не рассматривается.

Изменено 20 мая 2022 пользователем Шypик.

[sasa4x4 284]

15 минут назад, Шypик. сказал:

вариант не рассматривается.

Ну, я старался.

[Федот68 4 308]

насколько помню...

косилка делалась ( раньше, не знаю как сейчас) в Смоленской губернии.

толь Вязьма, толь Сычевка, толь Гагарин.

а мож не косилка а снегоуборочная навеска со шнеком... Плёха помню :-))

Ищи шильдик / заводское клеймо с " именем" завода и самой косилки.

[Шypик. 224]

пока "кумекаю", сегодня посещал друга "металлиста" подобрал еще кое какие з\ч. к сожалению примерка показала, что редуктор свекольника при всей своей удобности можно разместить только при уменьшении дорожного просвета, что крайне нежелательно.

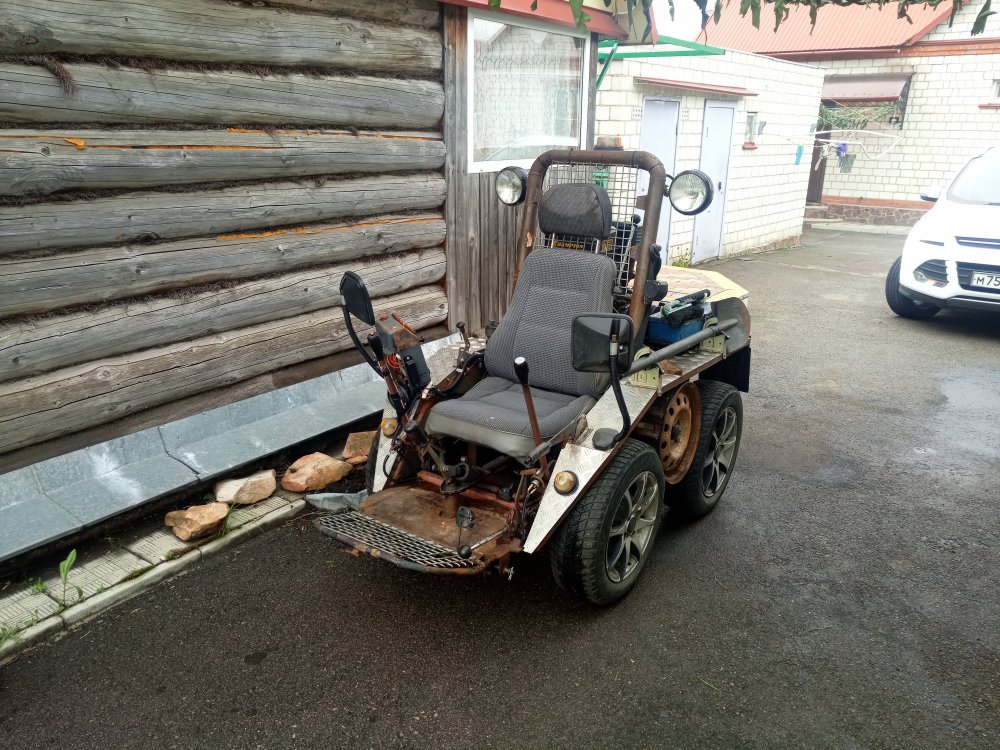

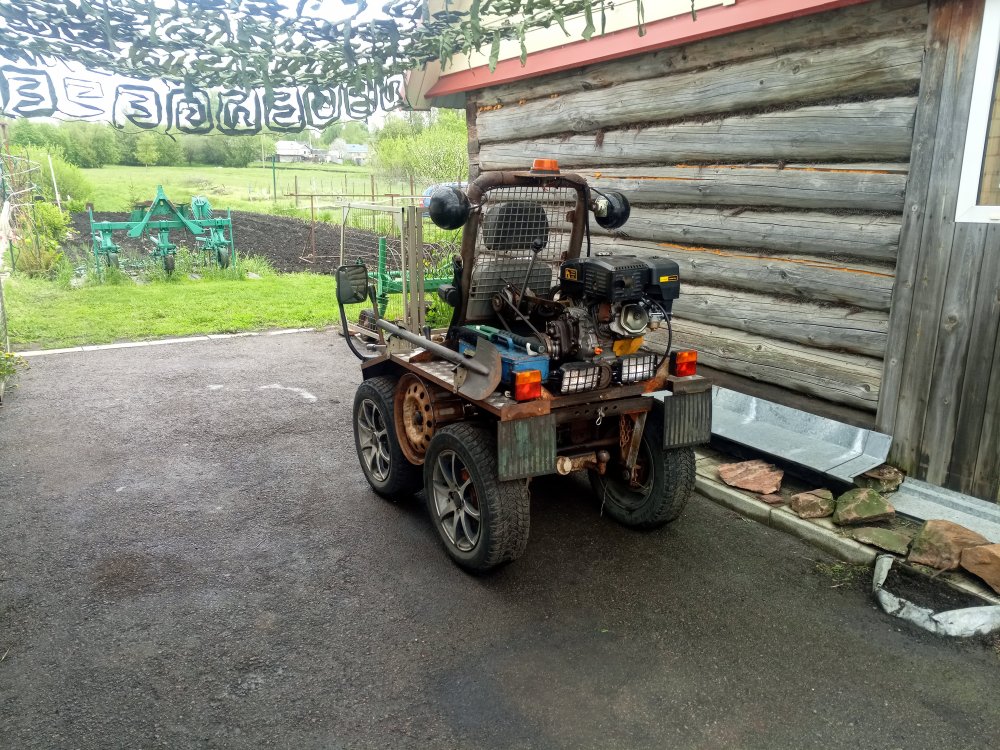

весной на мусорке в гаражах поплся комплект резины на литых дисках, примерил, поставил. резина хорошая, сильно ухудшилась поворачиваемость, особенно на асфальте.



[Шypик. 224]

ремни поизносились и при повороте начали пробуксовывать,

т.е. поворачивать аппарат не стал.

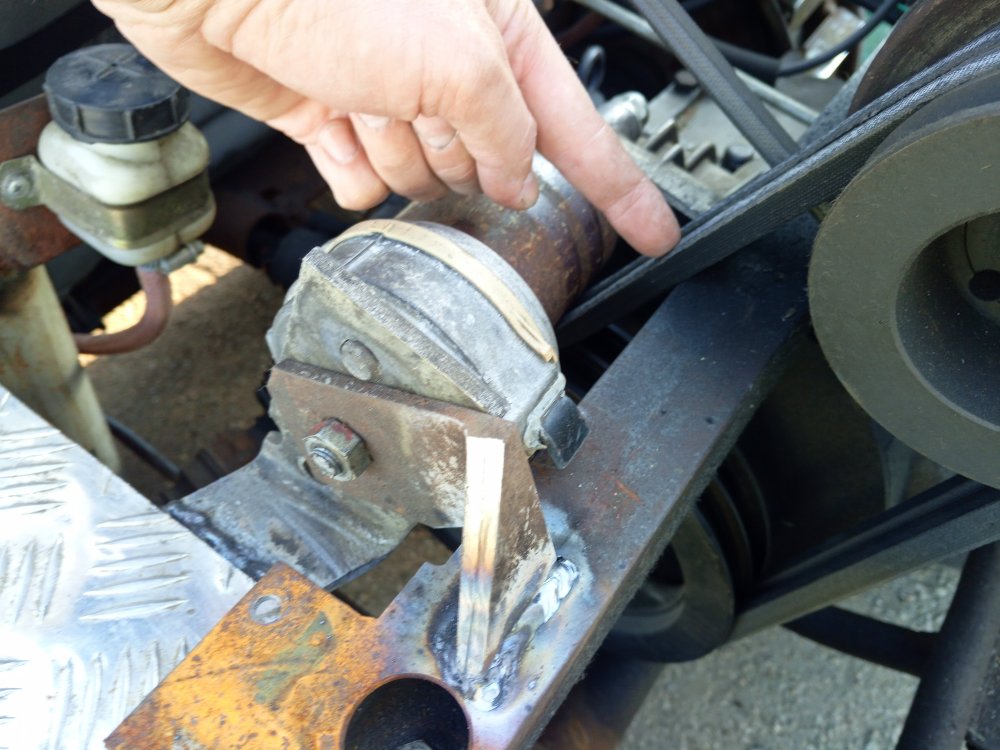

внедрил старый натяжитель с двигателя а\м. повороты "вернулись".

автомобильный прицеп с навозом до краев тянет и не пукает.

Затаскивал им тракторный прицеп 1 ПТС 2 во двор. Затянул без вопросов. Тяга адская.



[uncle Gena 1 770]

Вот начал ваять плавсредство.

[Большевик 389]

Как Конюхов собрался, в кругосветку?!

[uncle Gena 1 770]

В детстве ходили в такую "кругосветку" на самодельной фанерной лодке под мотором Стрела. По Северной Двине в край города, там по каналу в речку Юрос, где ныне у меня дача, а из неё волоком (тележка была из коляски) домой. Южный кончик Архангельска обошли. А можно весь, если по Юросу до конца дойти.

[uncle Gena 1 770]

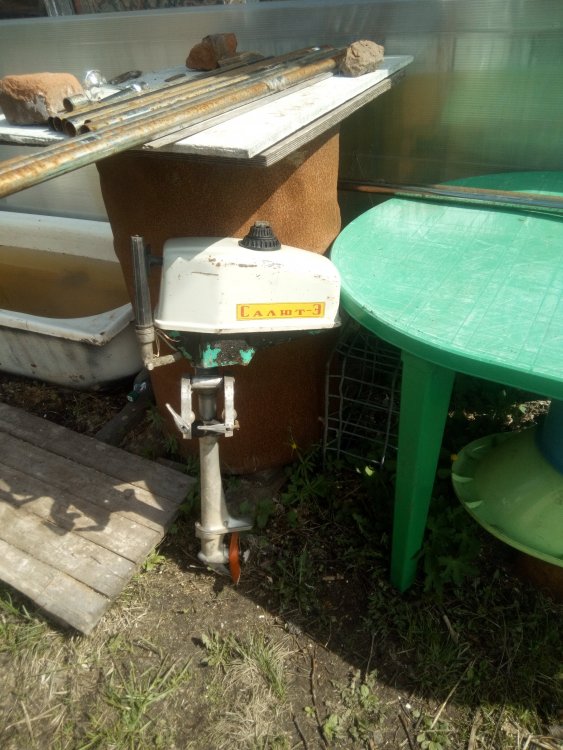

Сейчас мотнусь до гаража, бибикну газиком и заберу мотор Салют. Буду под него транец мастырить. Мотокаран получится.

[uncle Gena 1 770]

Бибикнуть не получилось. Подсел Варта Сильвер. Только пощёлкала бибика. С осени стоит. Не беда, заведу потом с кривого.

Задача ныне пристроить этот агрегат к плавсредству.



[uncle Gena 1 770]

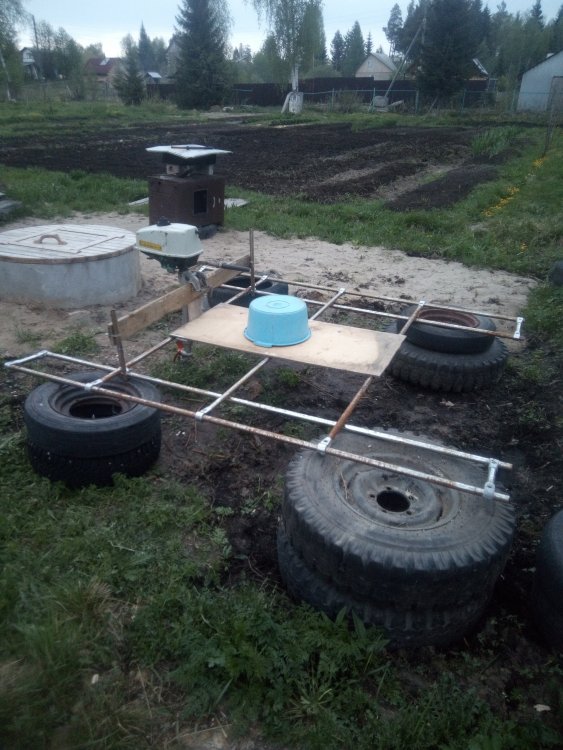

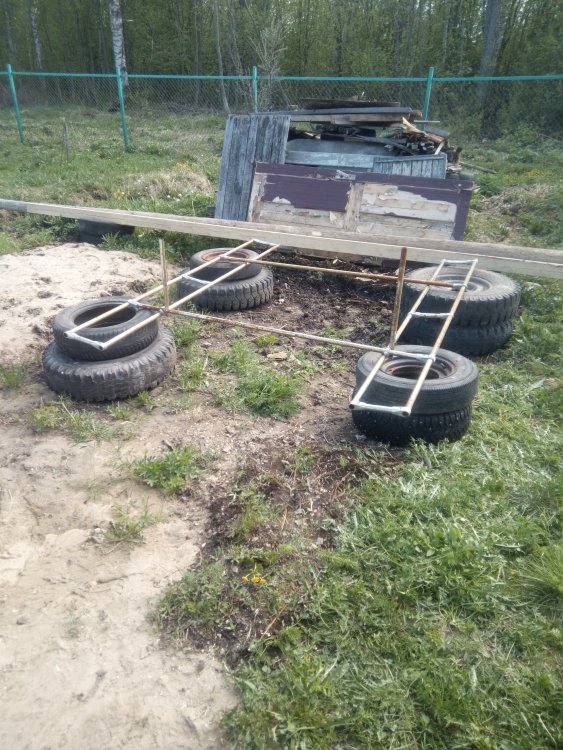

Помятуя, что удобство в работе это уже половина успеха, построил из подручных материалов стапель.

[LexaNeDoma 982]

Трубы заглуши пробками от шампанского. Для увеличения плавучести.

[uncle Gena 1 770]

38 минут назад, LexaNeDoma сказал:

Трубы заглуши пробками от шампанского. Для увеличения плавучести.

Ну ежли их ещё и заполнить жидкостью с плотностью ниже нежели чем у воды (как на батискафе), то может смысл и есть.

[LexaNeDoma 982]

12 минут назад, uncle Gena сказал:

жидкостью с плотностью ниже нежели чем у воды

Это то, что помогает нам в жизни?

[uncle Gena 1 770]

14 минут назад, LexaNeDoma сказал:

Это то, что помогает нам в жизни?

Это то, что помогает нам делать море по колено.

[uncle Gena 1 770]

Длина стрингера 220 см, внутренний диаметр 2,3 см, итого в каждом 0,9 (без пробочек). А их 4. Плюс бимсы и шпангоуты. В принципе долго можно на плаву держаться.

[LexaNeDoma 982]

Так то понятно. В северных морях рыба-пила не водится.

[uncle Gena 1 770]

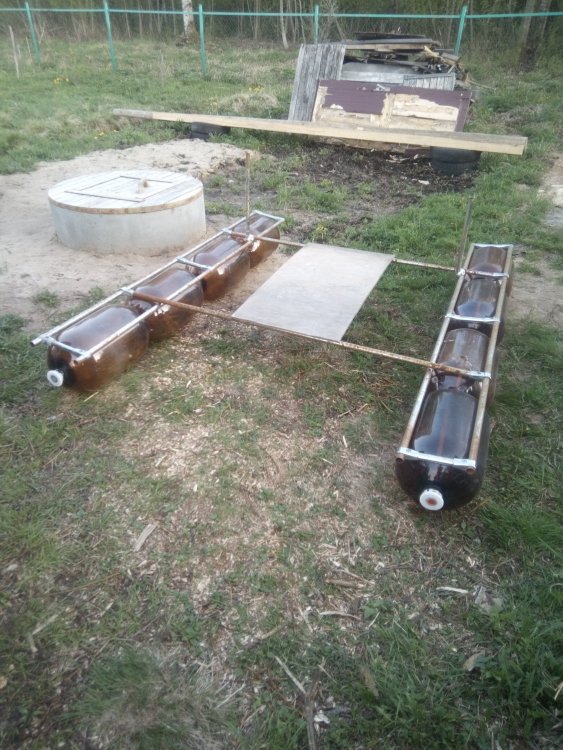

Моторчик после зимней спячки завёлся на второй рывок. Осталось примотать скотчем кеги и можно выходить на ходовые испытания.

[Maxx1969 2 749]

5 минут назад, uncle Gena сказал:

Моторчик после зимней спячки завёлся на второй рывок. Осталось примотать скотчем кеги и можно выходить на ходовые испытания.

Далече на кегах пойдете то?!

[Большевик 389]

Слава земляка-кормщика не даёт покоя и жопа ищет приключений!
