Сбылась мечта - купил ГАЗ 69

Рекомендованные сообщения

Ну что ж, не было печали — купил Саша турбированную Андорию.

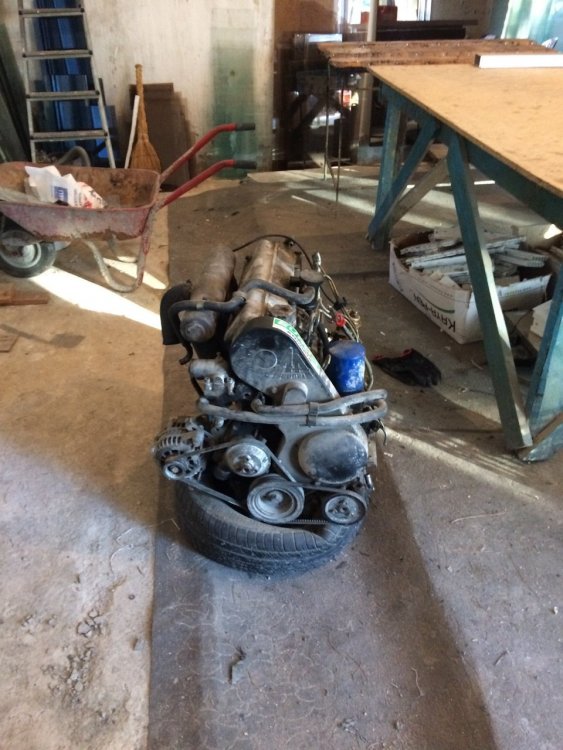

Съездил в окрестности древнего Азербайджанского города Шемаха и привёз оттуда мотор :)

Мотор с сгоревшего УАЗика (с виду сильно не пострадал) :), купил по цене запчастей.


Привёз в мастерскую к ребятам

post-2158-0-09322600-1481827218_thumb.jpgpost-2158-0-53739500-1481827222_thumb.jpgpost-2158-0-99382600-1481827214_thumb.jpgpost-2158-0-92702900-1481827213_thumb.jpg




Предварительные итоги вскрытия.


ГБЦ — в утиль. Трещины между клапанами. Поломан один рокер.


Колено вроде в норме



Шатунные вкладыши.

Этот вроде в норме


А вот этот…


Поршня — "печалько". Задиры на юбке


Ну и результаты "встреч" с клапанами.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Не совсем удачная недавняя покупка Андории не давала мне покоя. Уже собрался везти ГБЦ на опрессовку и блок на дефектовку, как появился человек изъявивший желание купить атмосферную Андорию стоявшую на ГАЗике. Я недолго поколебавшись решил рискнуть — продать мотор с ГАЗика и купить Андорию "без компрессии в 4-м цилиндре", о которой я консультировался в этой теме http://www.gaz69.ru/ipb/topic/122598-kto-stavil-andoriiu-4s90/
Отогнал ГАЗик в мастерскую где с него сняли мотор
поехал и забрал Андорию "без компрессии в 4-м цилиндре"
Привёз в мастерскую и начали первичную диагностику.
Выкрутили свечи накала, вывели поршень в 4-м цилиндре в ВМТ при закрытых клапанах и "дунули" в отверстие от свечи накала воздухом… Результат — утечка в выпускной коллектор. При более детальном рассмотрении были замечены кусочки металла — обломки привода вакуумного насоса, скорее всего что то попало под клапан. решили снимать ГБЦ.

По результатам вскрытия есть 2 новости, хорошая и не очень.
Хорошая новость — "нашли" компрессию в 4-м цилиндре. Дело было в разбитом приводе вакуумного насоса который каким то образом мешал клапану закрываться. Все встало на свои места как только начали демонтировать бурт ГБЦ с распредвалом.

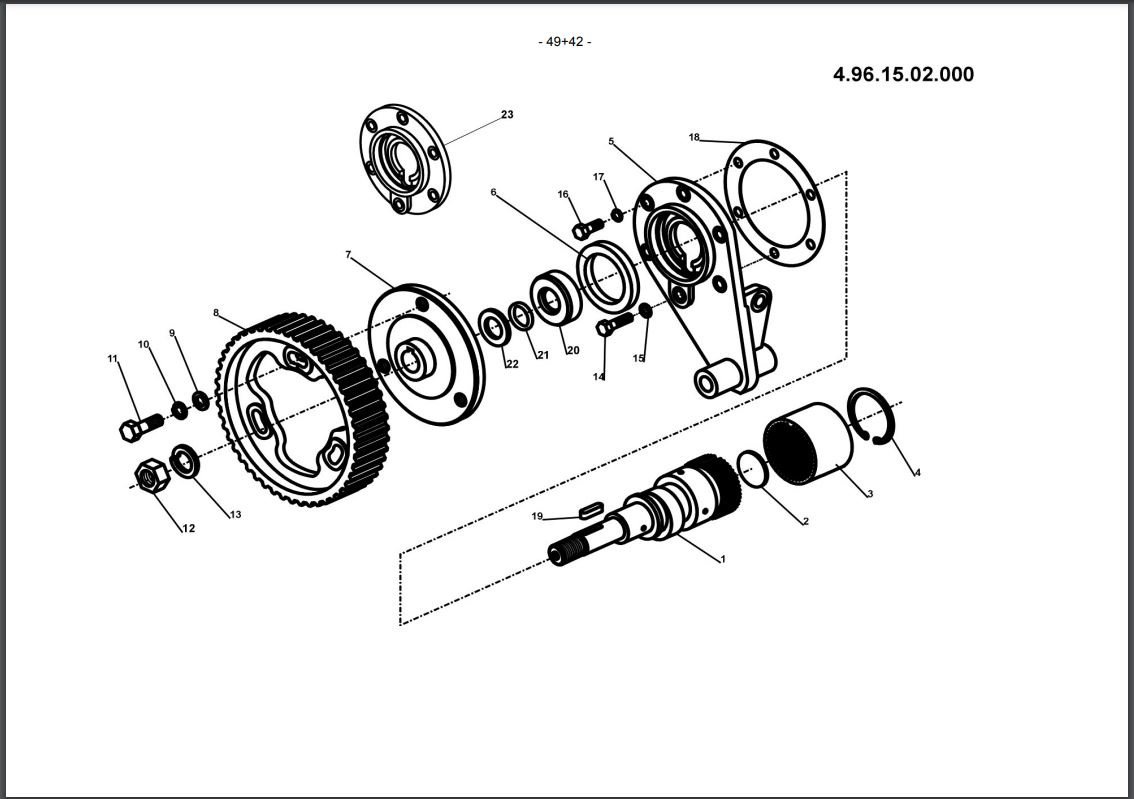

Новость "не очень" — бурт распредвала под замену. Стандартный дефект — облом креплений.
post-2158-0-05238300-1481828110_thumb.jpgpost-2158-0-82492800-1481828101_thumb.jpgpost-2158-0-63850100-1481828094_thumb.jpg

Ещё одна новость "не очень" — поломаны крепления впускного коллектора.


Благо все запчасти есть в наличии, покупка "горевшего" мотора была не напрасной.
Вот фото пациента на операционном столе :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На фольксвагене мотор перебирал , тоже между клапанами трещины были .Мастера сказали , голова в цветмет. Поставил , и ещё 180 т .км. проехал. С андорией не сталкивался , но в прошлом году капиталил фиатовский дизелёк , таже проблема. Мастер сказал , не париться , на многих дизелях встречается и не на что не влияет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На фольксвагене мотор перебирал , тоже между клапанами трещины были .Мастера сказали , голова в цветмет. Поставил , и ещё 180 т .км. проехал. С андорией не сталкивался , но в прошлом году капиталил фиатовский дизелёк , таже проблема. Мастер сказал , не париться , на многих дизелях встречается и не на что не влияет.

ГБЦ выбрасывать не собираюсь. Как только поставлю машину "на колёса" - повезу ГБЦ на опрессовку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

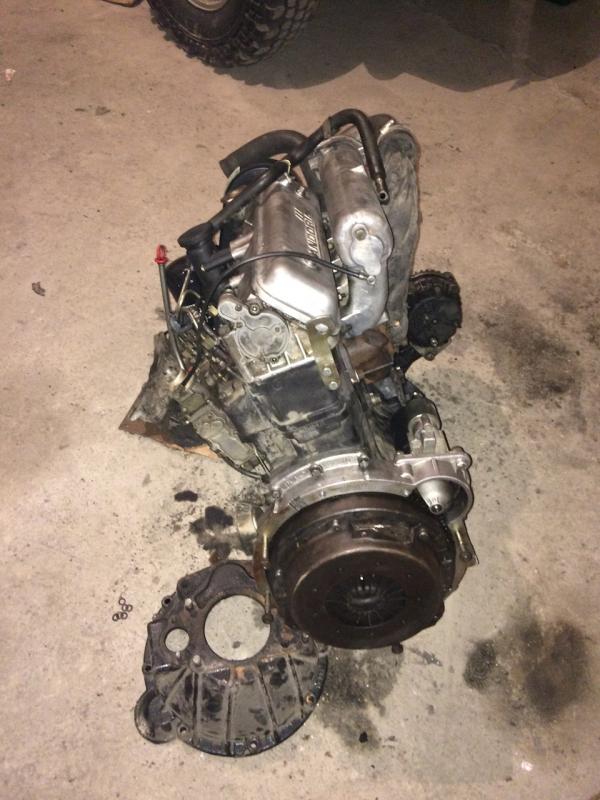

Ну что сказать, господа, мотор готов к установке.

Заменили поддон. Метки на гайках шатунных крышек в полном порядке соответственно думаю что мотор до меня не "вскрывался".


Также поставили бурт распредвала, поменяли сальник коленвала и ремень ГРМ. Удалось также найти патрубки соединяющие впускной коллектор и турбину. Осталось поставить мотор на машину и можно заниматься переделкой выхлопной системы.

post-2158-0-08033600-1482420537_thumb.jpgpost-2158-0-71096700-1482420538_thumb.jpgpost-2158-0-03447100-1482420541_thumb.jpg

С Турбиной пока туго, турбина с "горелого" мотора все таки имеет люфт, попробую узнать цену на ремонт (особенно на балансировку вала). Если не получится отремонтировать — куплю картридж на ebay.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

"Метки на гайках шатунных крышек в полном порядке соответственно думаю что мотор до меня не "вскрывался".                                                                                                              хм..снимая корни и шатуны - у гаек даж "ориентировку" не меняю..навёртываю на шпильки "как были"...однако - лирика)) успеха в РР и эксплуатации ;))

Изменено пользователем gazonchik1969

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

хм..снимая корни и шатуны - у гаек даж "ориентировку" не меняю..навёртываю на шпильки "как были"...однако - лирика)) успеха в РР и эксплуатации ;))

Когда вскрыли "горелый" мотор все шатуннные гайки были "довернуты" на 90* относительно меток. На коренных меток нет, они "крутятся" моментом...... У нас Андория не распространена, мало кто "знаком" с мануалами

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Когда вскрыли "горелый" мотор все шатуннные гайки были "довернуты" на 90* относительно меток. На коренных меток нет, они "крутятся" моментом...... У нас Андория не распространена, мало кто "знаком" с мануалами

дело ясное)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продолжаем.

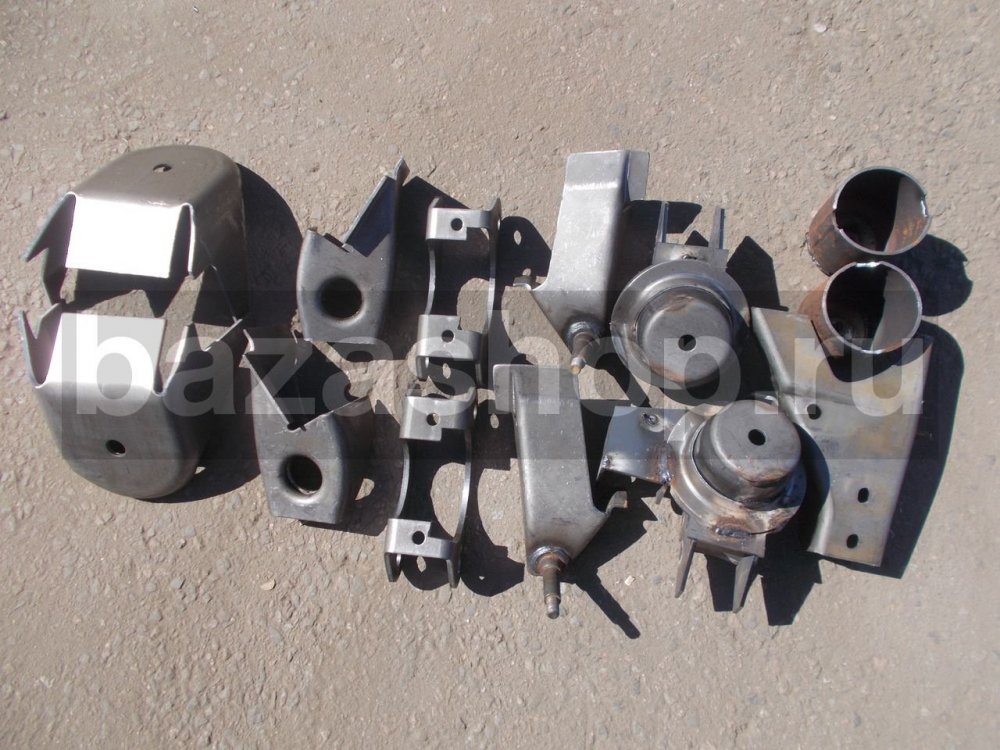

Так устанавливали мотор





post-2158-0-43430500-1484852313_thumb.jpgpost-2158-0-90377200-1484852315_thumb.jpgpost-2158-0-22367100-1484852285_thumb.jpgpost-2158-0-57335600-1484852292_thumb.jpg



Ребята сварили новый выхлоп




Турбину пришлось заглушить.

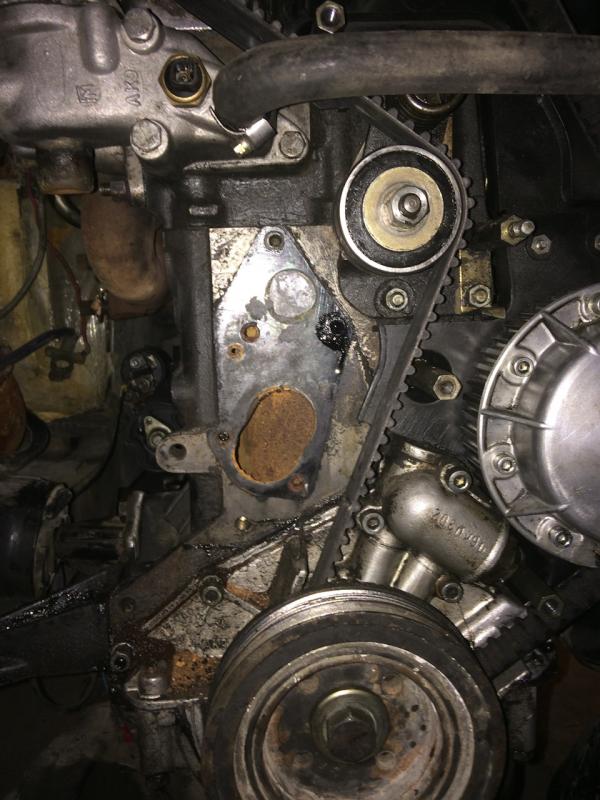

Из за разности конфигурации помп между "ГАЗелевской" и "УАЗовской" Андории пришлось немного переделать диффузор радиатора

post-2158-0-67155500-1484852290_thumb.jpgpost-2158-0-38950100-1484852311_thumb.jpgpost-2158-0-45672300-1484852293_thumb.jpgpost-2158-0-61996200-1484852289_thumb.jpg

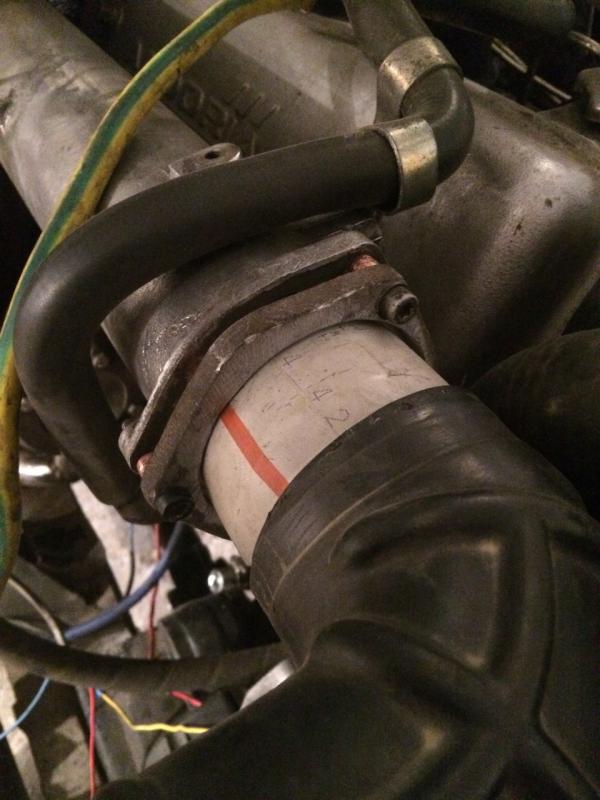

Из за того что турбина пока заглушена - переделали "впуск"


Изменено пользователем sashasv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

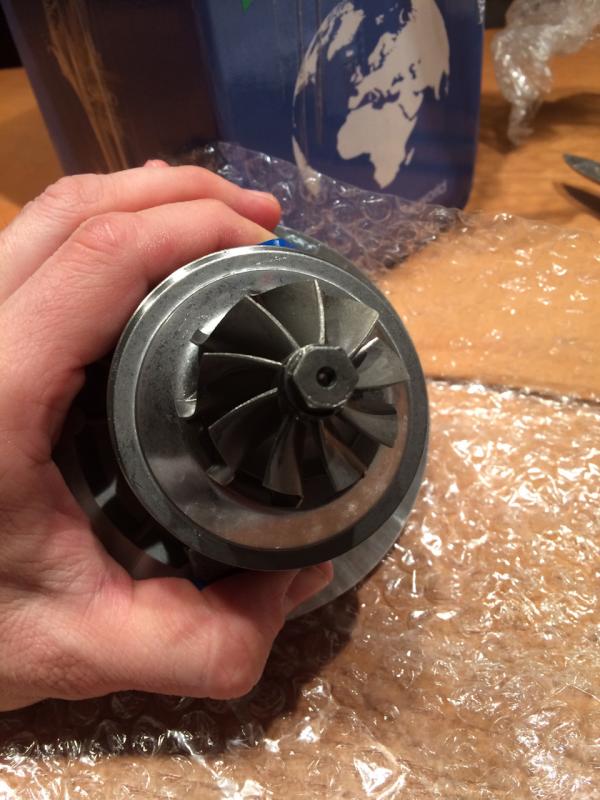

Ну и последний штрих - доставили картридж турбины с ebay

post-2158-0-77057100-1484852942_thumb.jpgpost-2158-0-99590300-1484852940_thumb.jpgpost-2158-0-68615800-1484852938_thumb.jpgpost-2158-0-15089800-1484852936_thumb.jpgpost-2158-0-03967400-1484852935_thumb.jpg



ГАЗик уже дома, забрал его у ребят сразу после Нового Года




Давление масла на холодную




На горячую




На очереди - установка картриджа.

Немного видео

Первый запуск



"Прогон"
На показания давления масла не обращайте внимания - на моторе стоял "неправильный" датчик давления, который я потом заменил
Изменено пользователем sashasv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Свершилось! Теперь на моем ГАЗике стоит полноценная турбированная Андория 4СТ90.

После того как ребята поменяли сальники коленвала, распредвала и ТНВД я попросил у них предоставить мне "гаражное убежище" для установки картриджа турбины. Все работы заняли 2 вечера (по 3-4 часа)

Вот картридж турбины.


Поначалу решил попробовать установить его не снимая горячую часть с выпускного коллектора.


Установил сливную трубку масла


Картридж вошёл на своё место легко, но наживить нижние болты прижимных пластин оказалось невозможным.


Пришлось снимать горячую часть с коллектора.


Собрал турбину в единое целое

post-2158-0-41061000-1486060607_thumb.jpgpost-2158-0-50055300-1486060606_thumb.jpgpost-2158-0-40955300-1486060600_thumb.jpgpost-2158-0-33637200-1486060603_thumb.jpg

После установки турбины на коллектор меня ждал сюрприз. Ось патрубка слива масла на картридже не совпала с осью сливной трубки.

Пришлось помучиться и чуть ослабить болты прижимающие горячую и холодную части турбины к картриджу, прикрутить сливную трубку к картриджу и использовав ее как рычаг повернуть картридж в нужное положение. На словах звучит легко на деле секас ещё тот.

Турбина подключена к масляным магистралям


Потом подсоединил турбину к выпускному коллектору и воздушному фильтру.




Финальный вид.


Ощущения — прибавка мощности чувствуется но я сильно не гонял у нас пару дней подморозило, дороги скользкие по вечерам.

Остались мелочи — добавить ещё один резиновый угольник в входную магистраль турбины ( гофра слишком в натянутом состоянии), проложить шланг вентиляции картера через родные хомуты, есть также пару идей о установке манометра наддува.

Проект продолжается!

Изменено пользователем sashasv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ой чегой то давно не писал ..... очень давно. Много воды утекло много сделано..... Отмечу важное..\

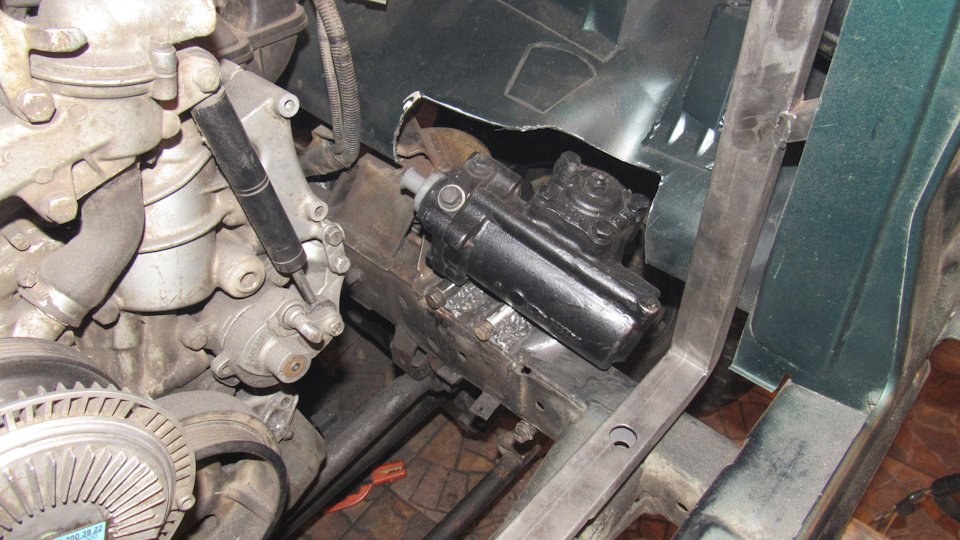

Рулевой демпфер:)

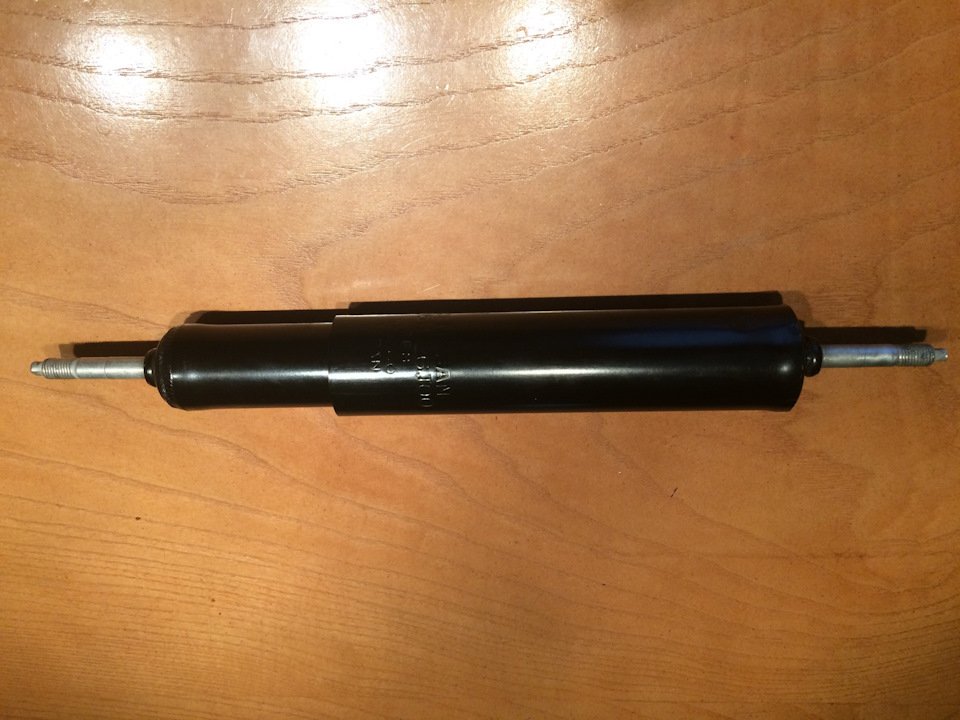

Сам демпфер от Ниссан Патрол. Тип крепления шток-шток.

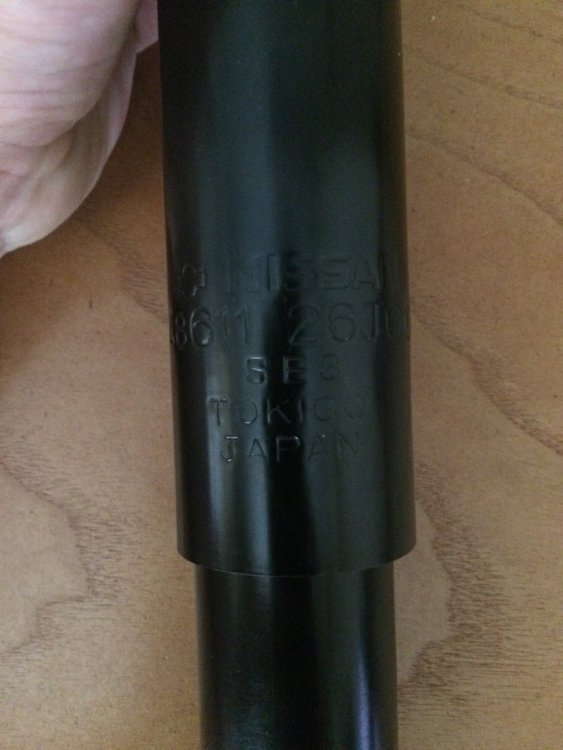

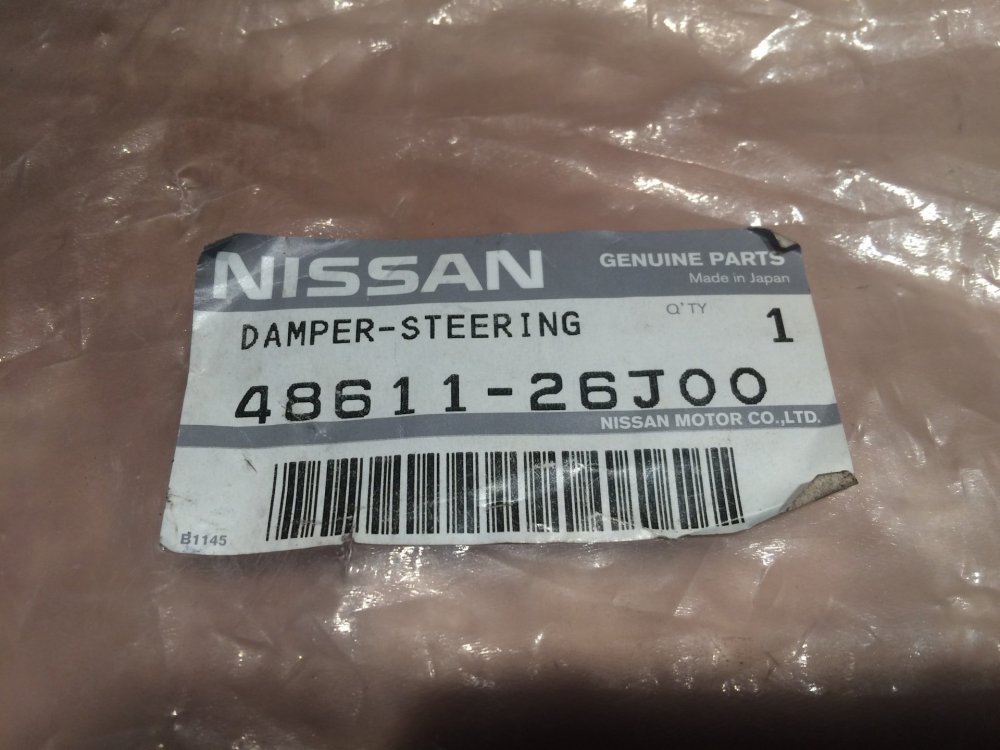

Этикетка с кодом.

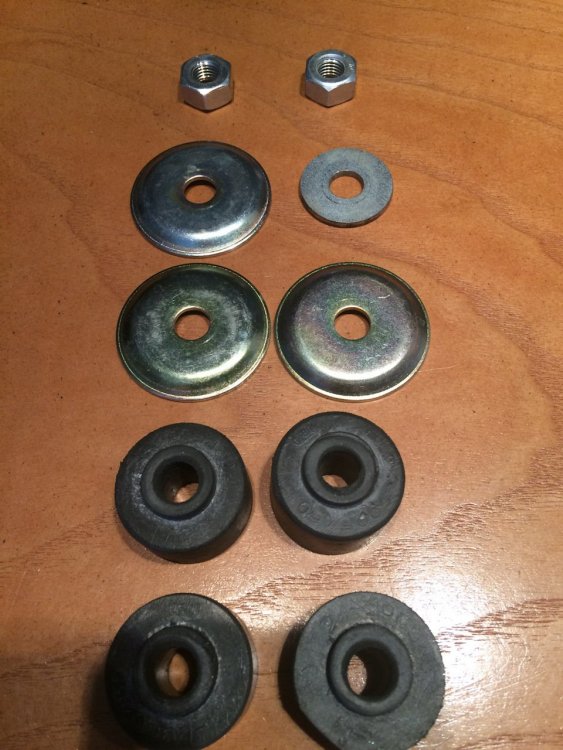

Резинки, шайбы и гайки были куплены в волгогазелелабазе

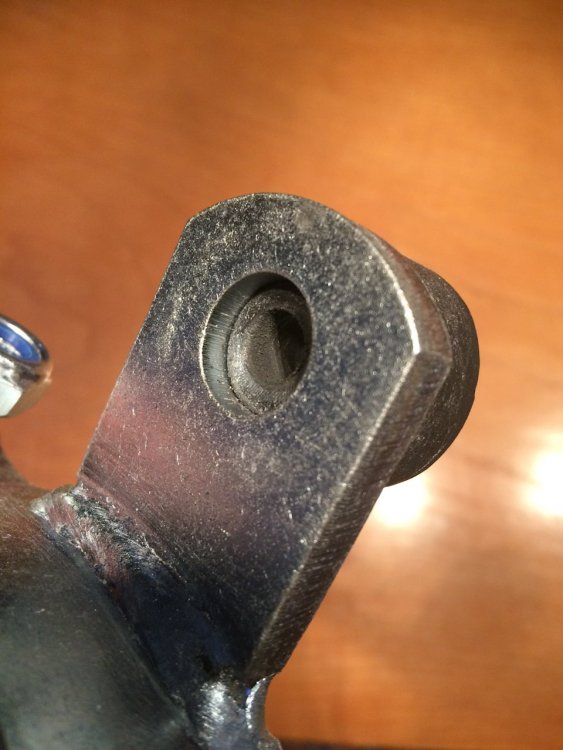

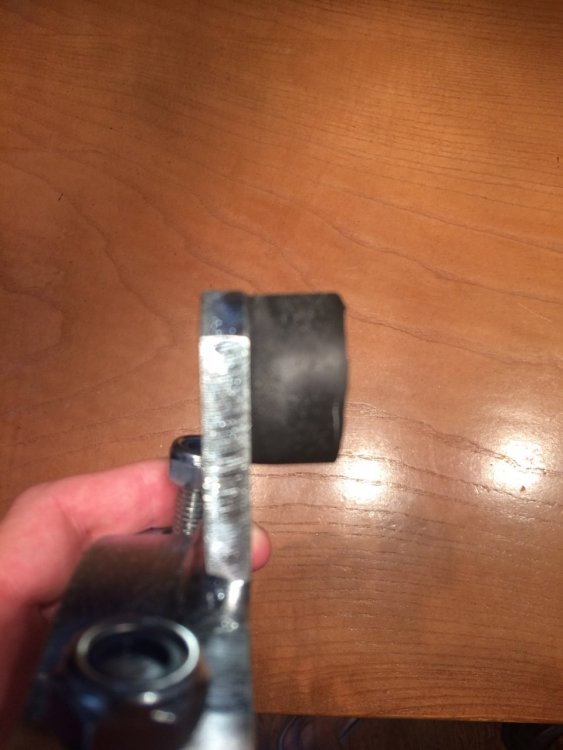

Резинки — от амортизаторов ГАЗ-31 имеют "выступ" который очень хорошо входит в отверстия на купленных кронштейнах демпфера.

90f6299s-960.thumb.jpg.d02b45016bc6226cc9df31275012e374.jpgc0f6299s-960.thumb.jpg.4ff53f50363766f37bc33d9a276814d0.jpg

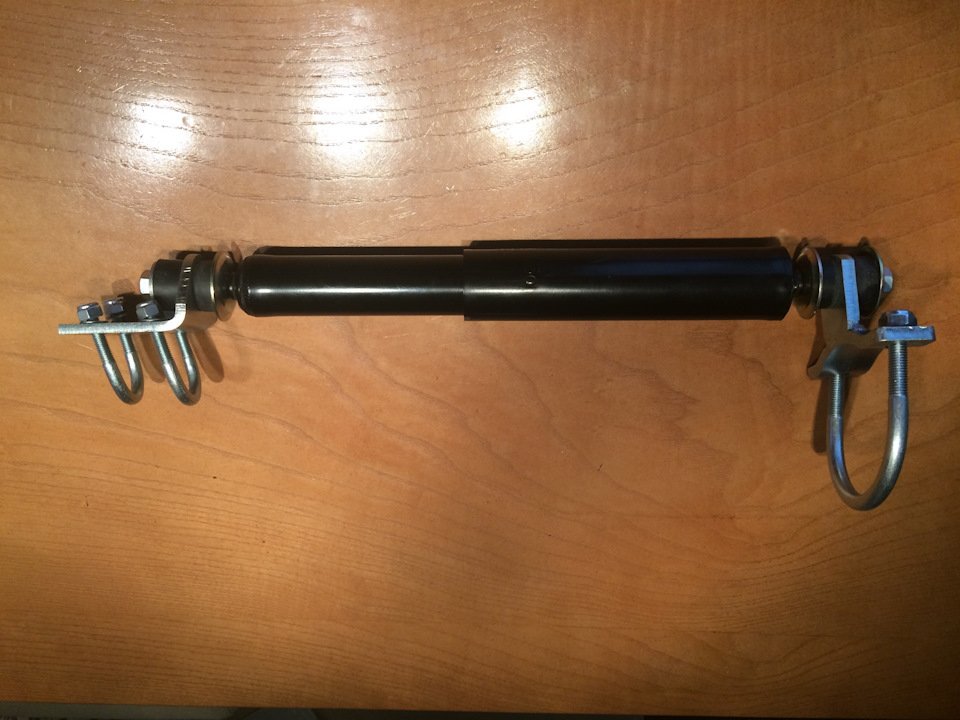

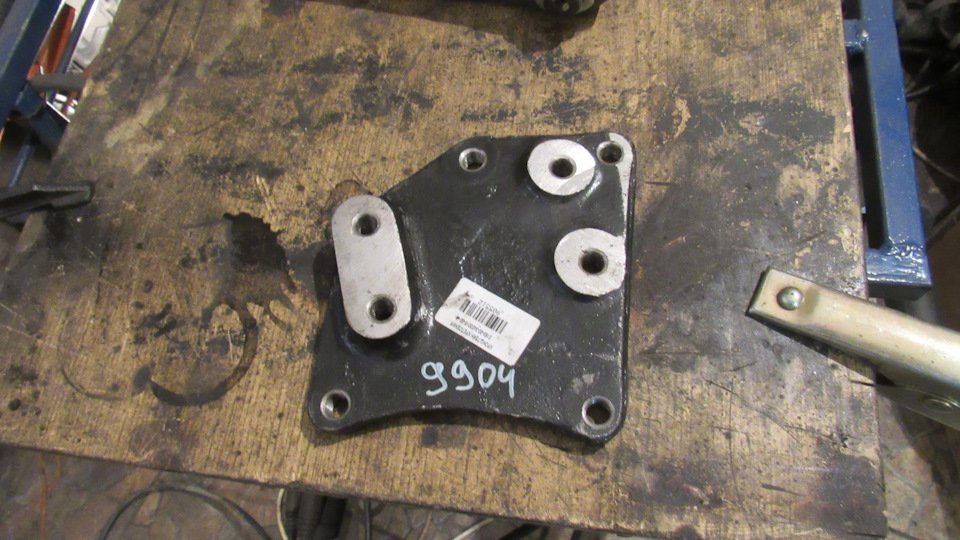

Демпфер с кронштейнами .крепление рулевого демпфера - стандартное купленное в магазине "тюняшек" для УАЗа\.

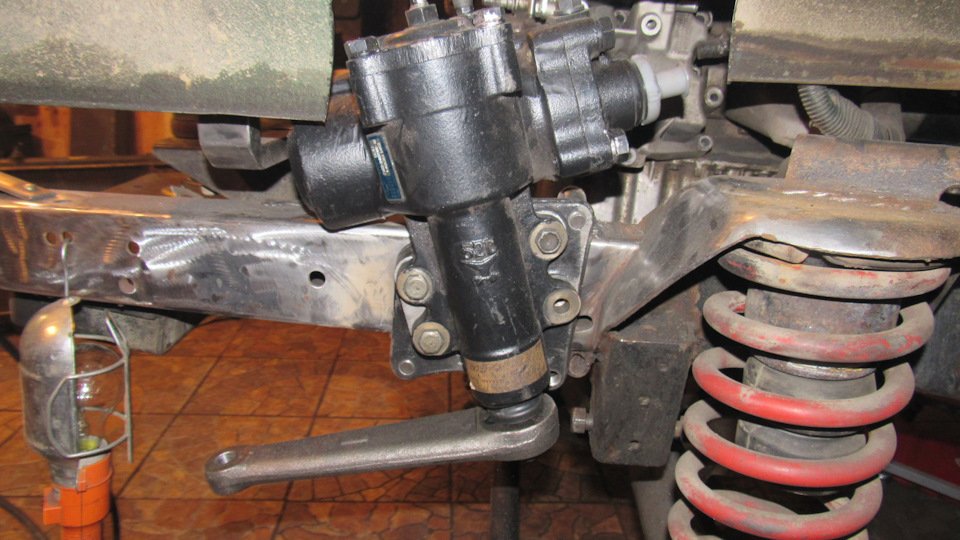

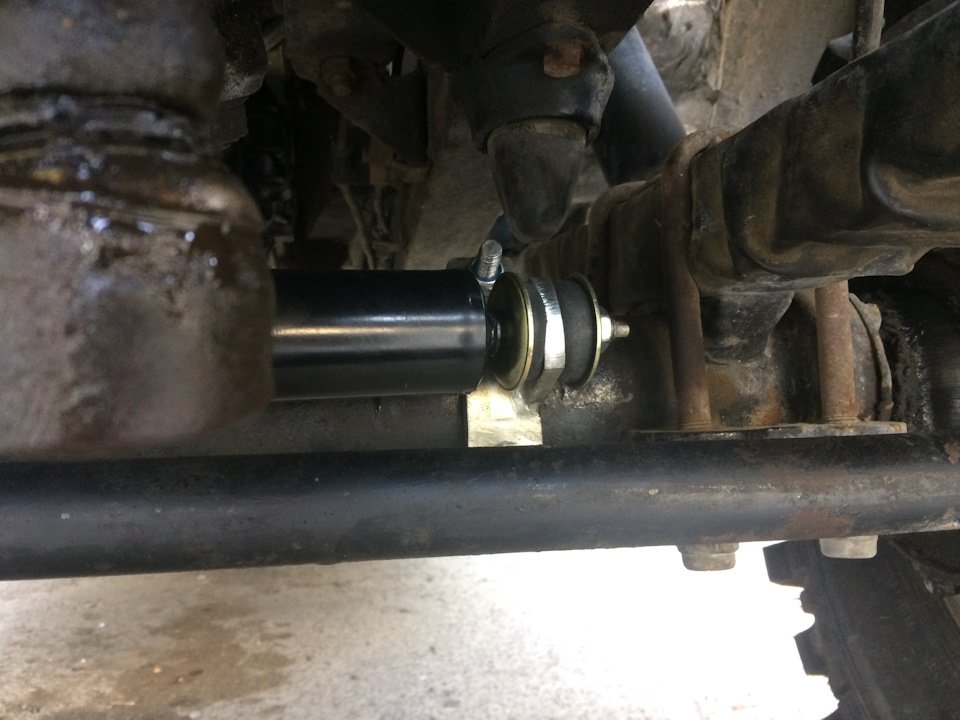

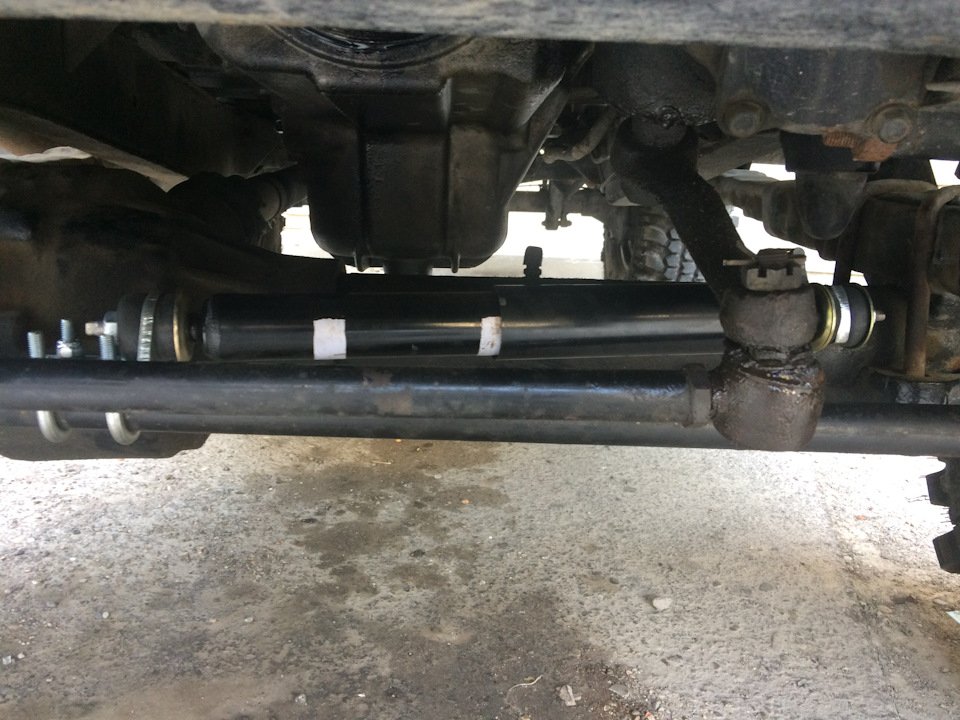

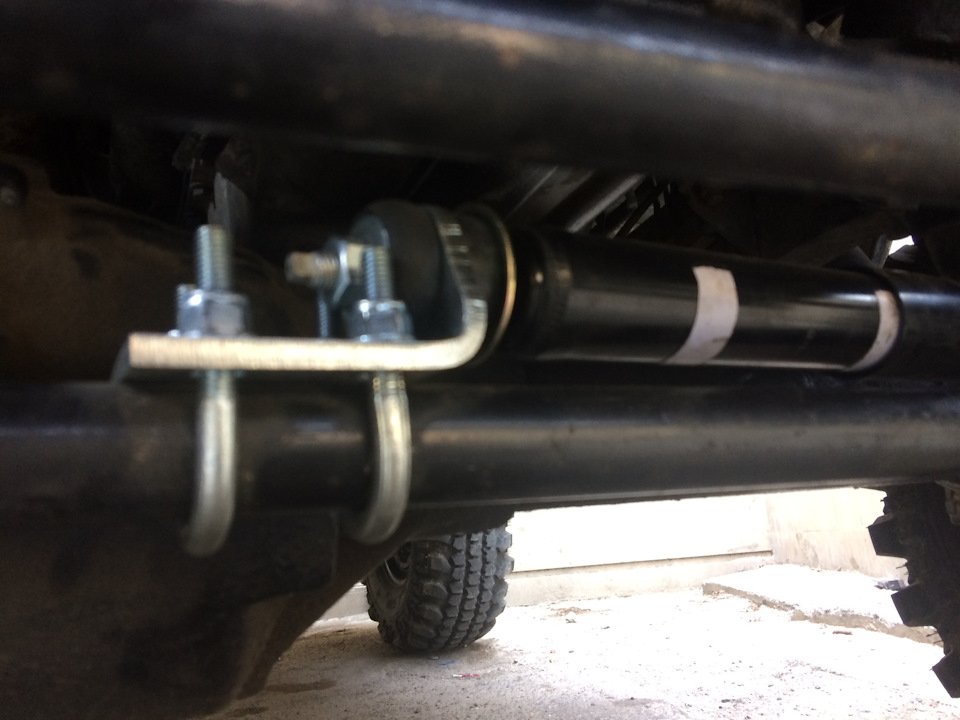

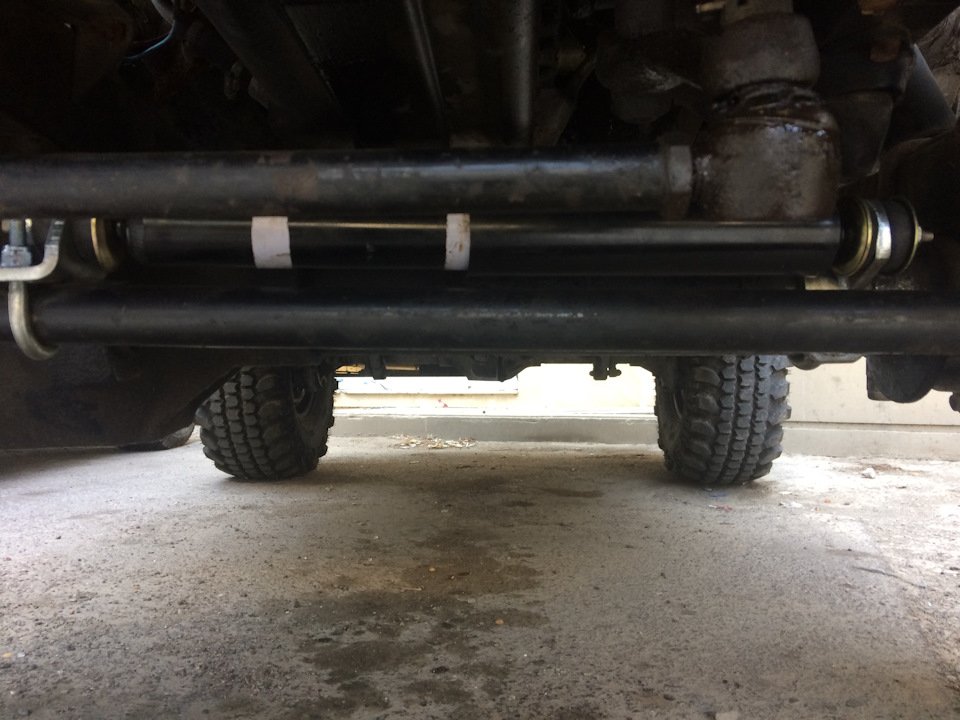

Ну и фото на машине

28f6299s-960.jpg.3096e33d786be736c9ddf48912822c8d.jpg48f6299s-960.jpg.41684a42e1c8082ce01594defe0693b2.jpg64f6299s-960.jpg.7387ea49851488ef494aa0456e7daf9a.jpgccf6299s-960.jpg.0082f4697afef5da0345e5867809eb37.jpg







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Посвящяется всем обладателем шишигодверей

На моем ГАЗике стоят двери от ГАЗ-66 — один из популярных видов "тюнинга" для ГАЗ-69. Отношение к этому тюнингу двоякое, кто то ставит эти двери из за наличия опускающихся стекол и нормальных замков, кто то считает это жутким колхозом. Лично я никогда бы не стал резать "живой" кузов ГАЗ 69 для установки "66-х" дверей. Но в моем случае я купил машину с уже установленными дверями, причем установлены двери довольно аккуратно…
В самый неподходящий момент  отказался работать стеклоподъемник водительской двери. Кое как зафиксировав стекло в поднятом положении дождался благоприятного случая для ремонта.

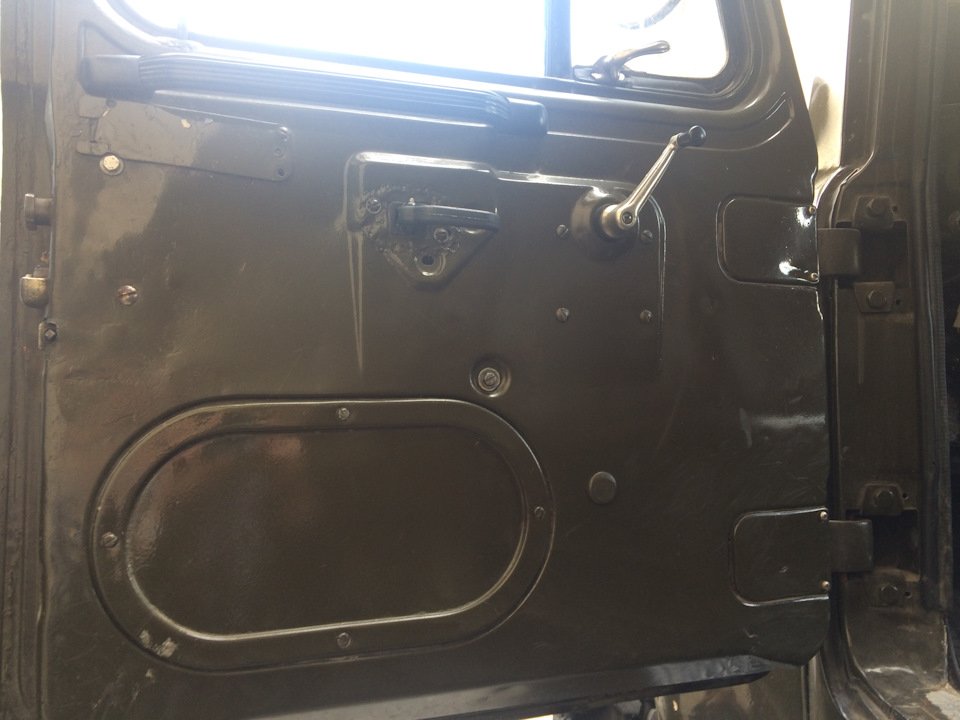

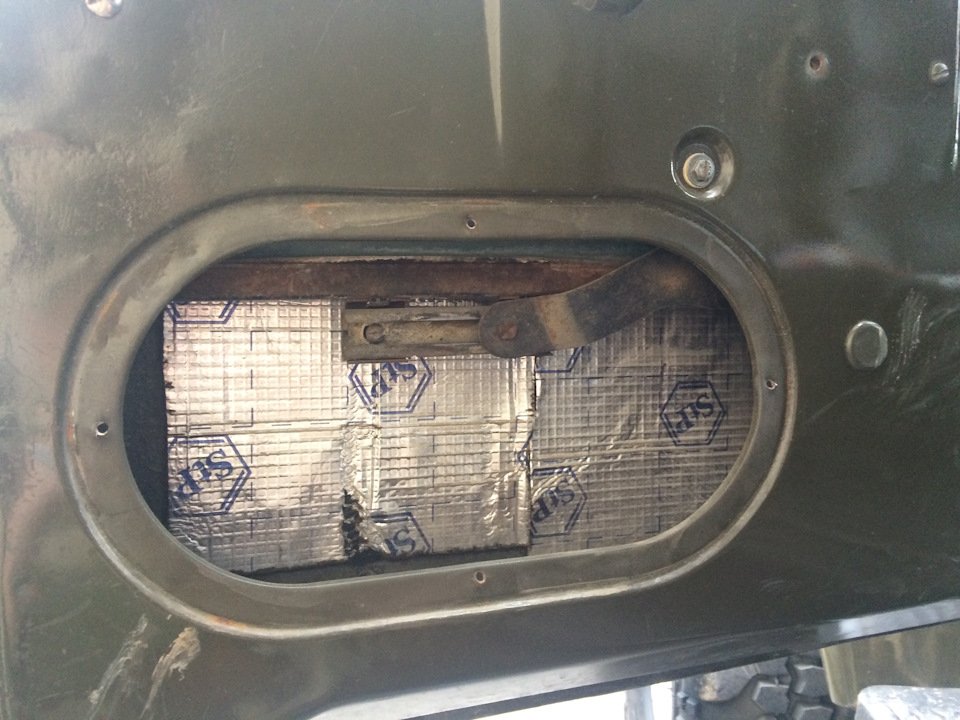

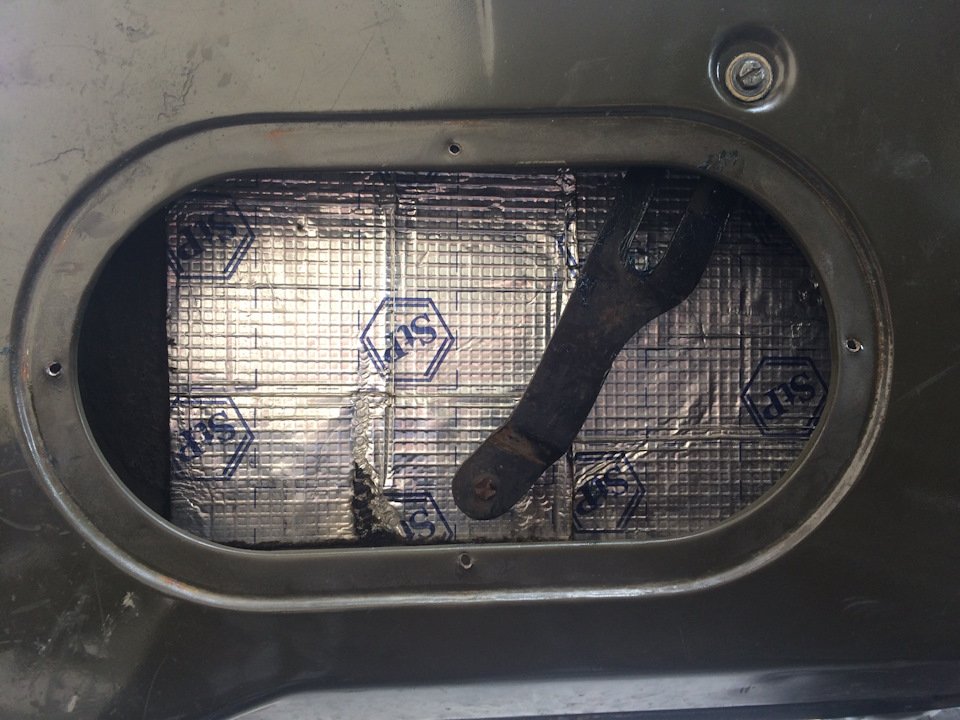

Для доступа к стеклоподъемнику надо снять лючек двери

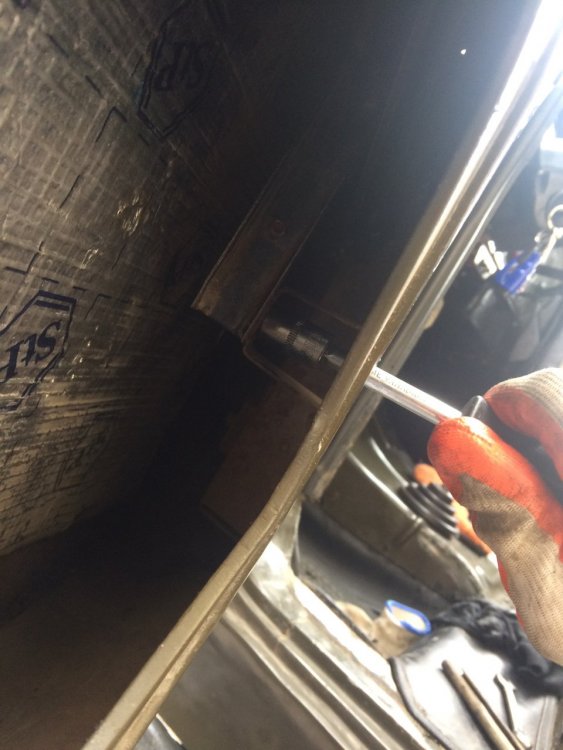

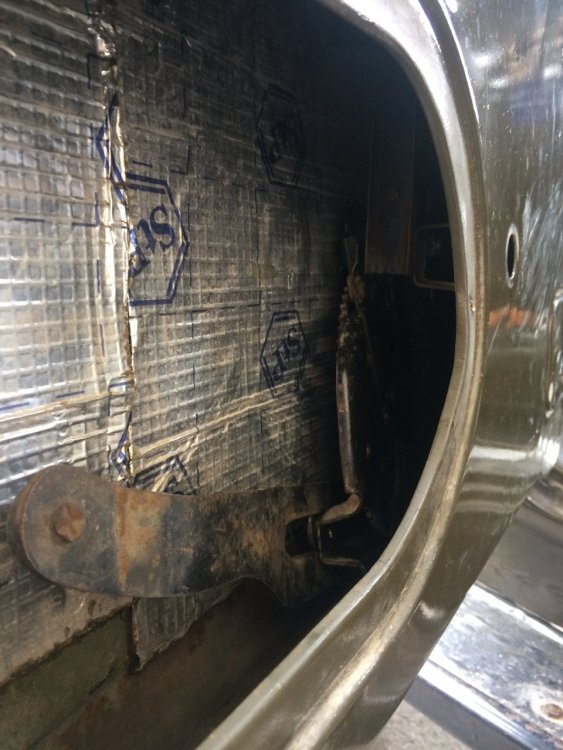

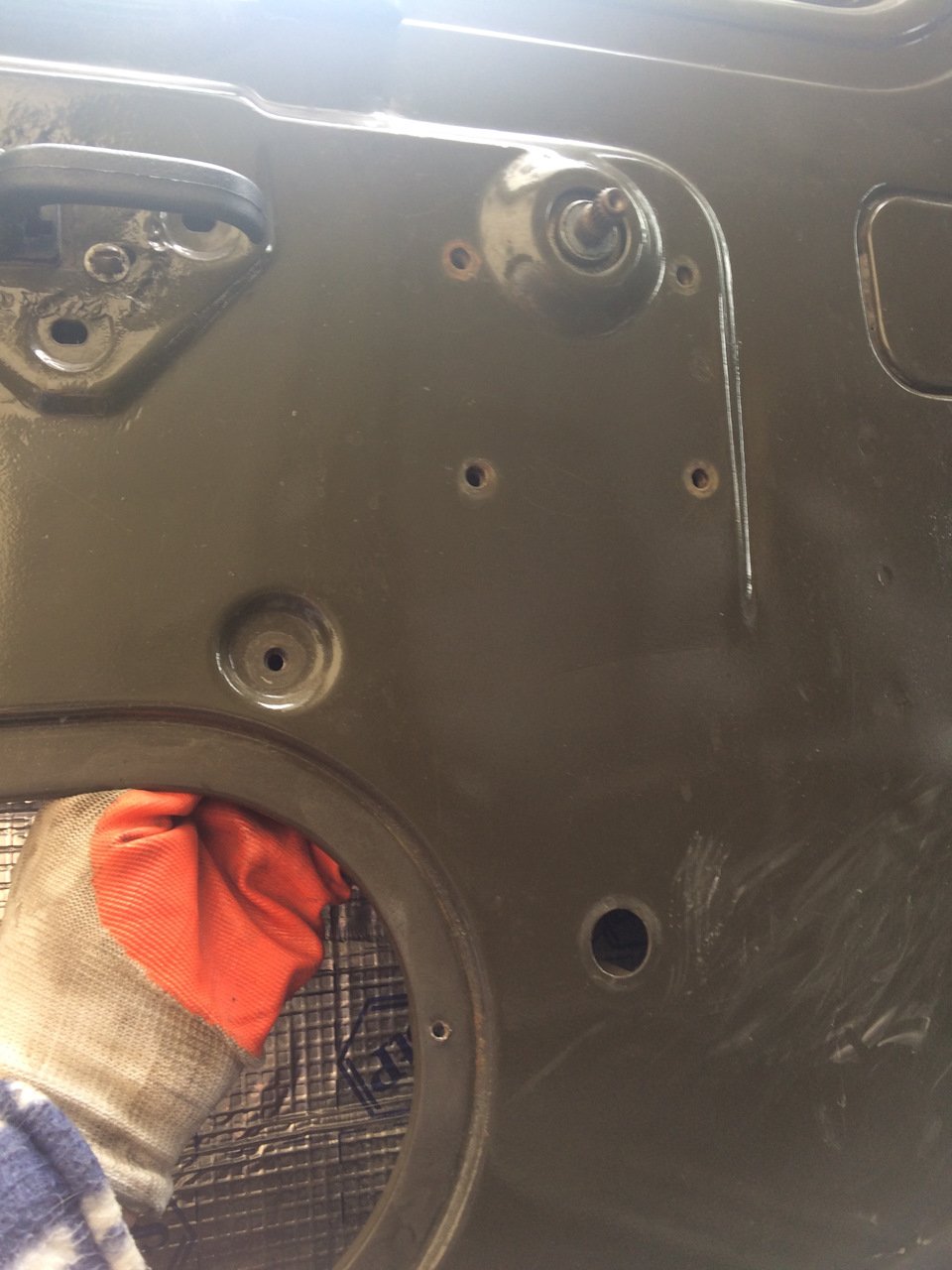

Открутить 5 винтов крепления механизма к двери

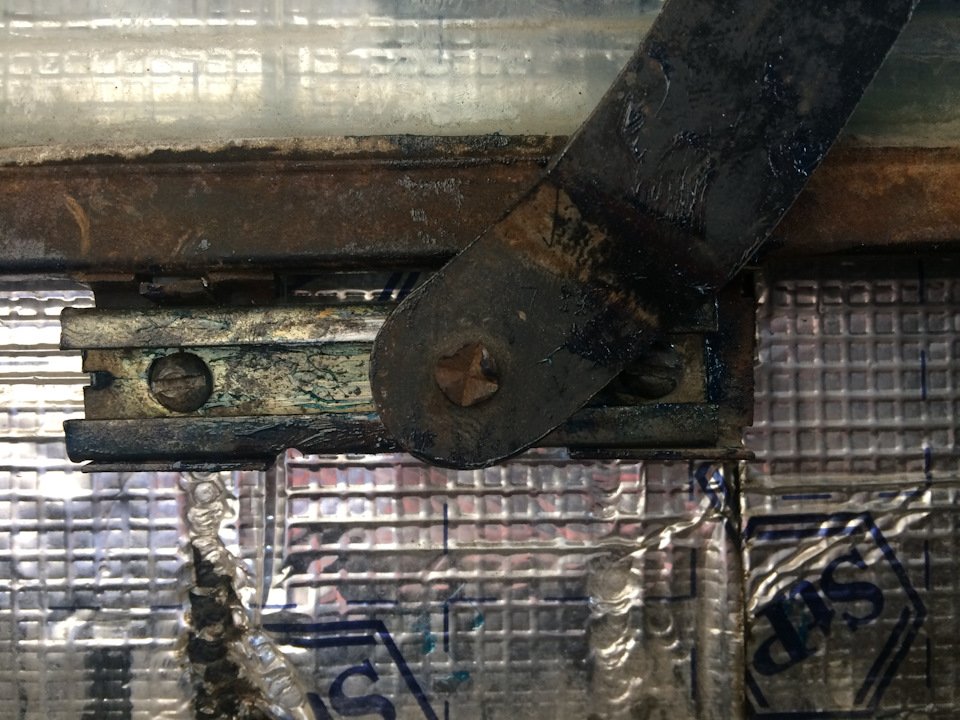

И два винта крепления механизма к стеклу

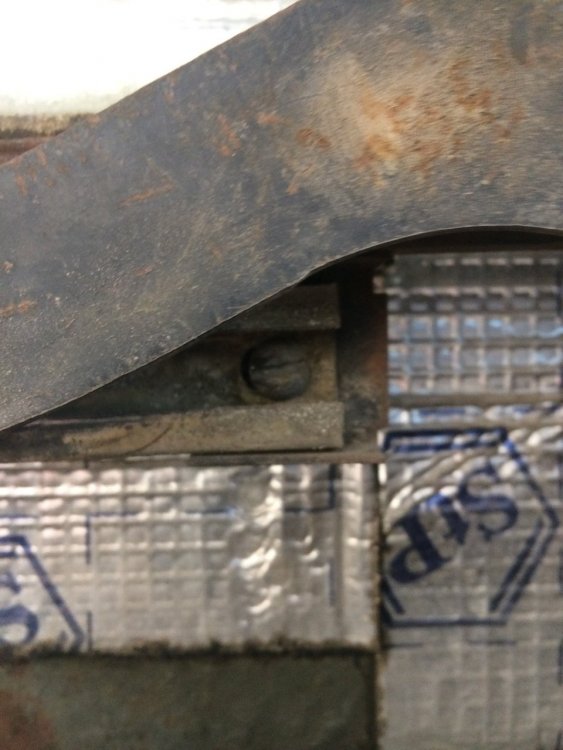

Также для извлечения стоит открутить болт крепления салазки стекла, он находится под резиновой заглушкой.

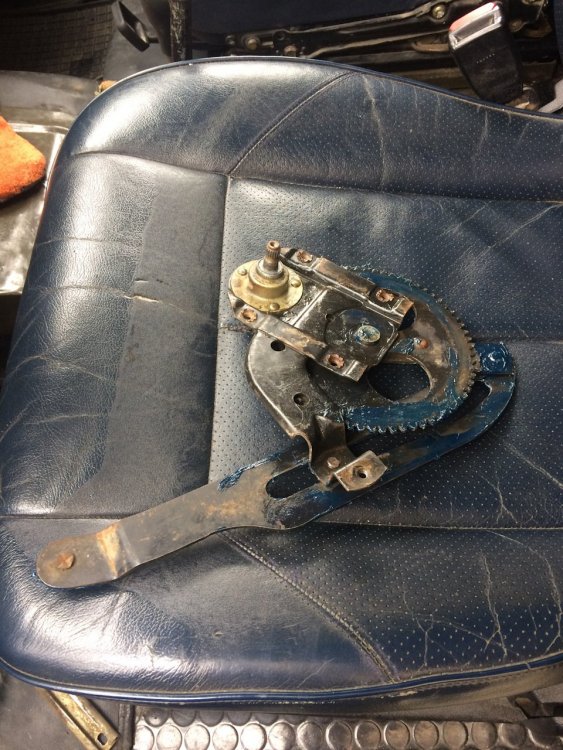

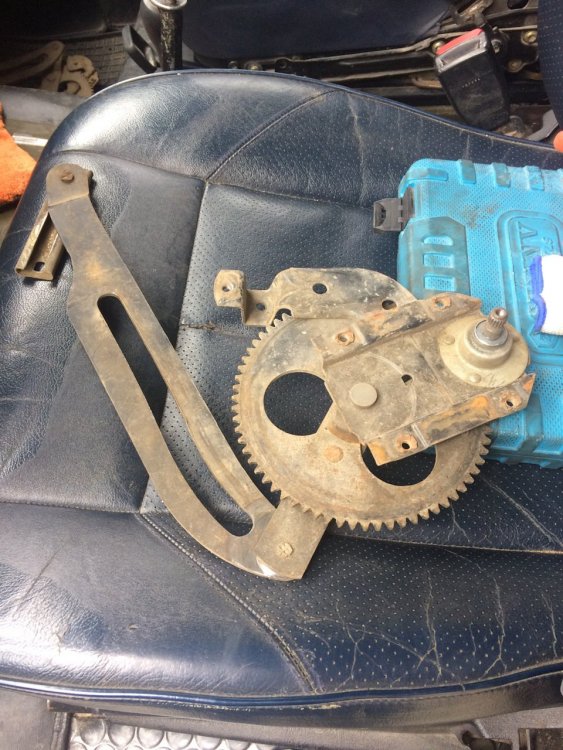

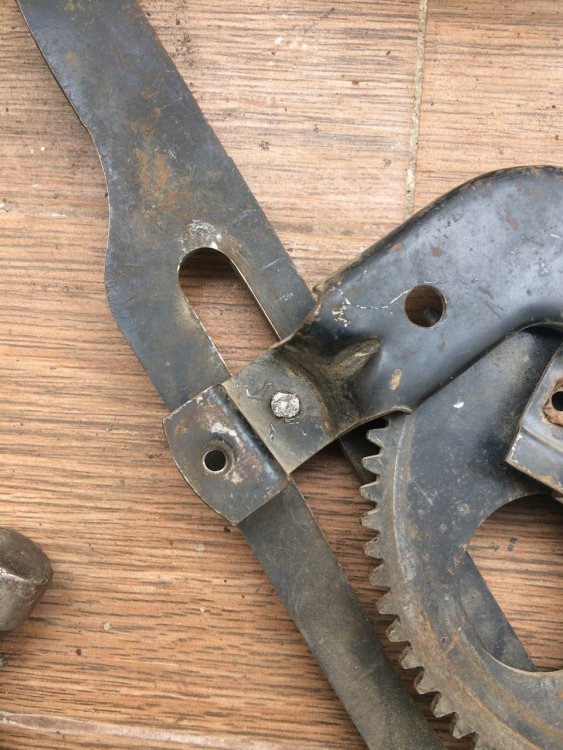

Стеклоподъемник извлечен из недр двери, виден дефект — отвалившаяся ось направляющей

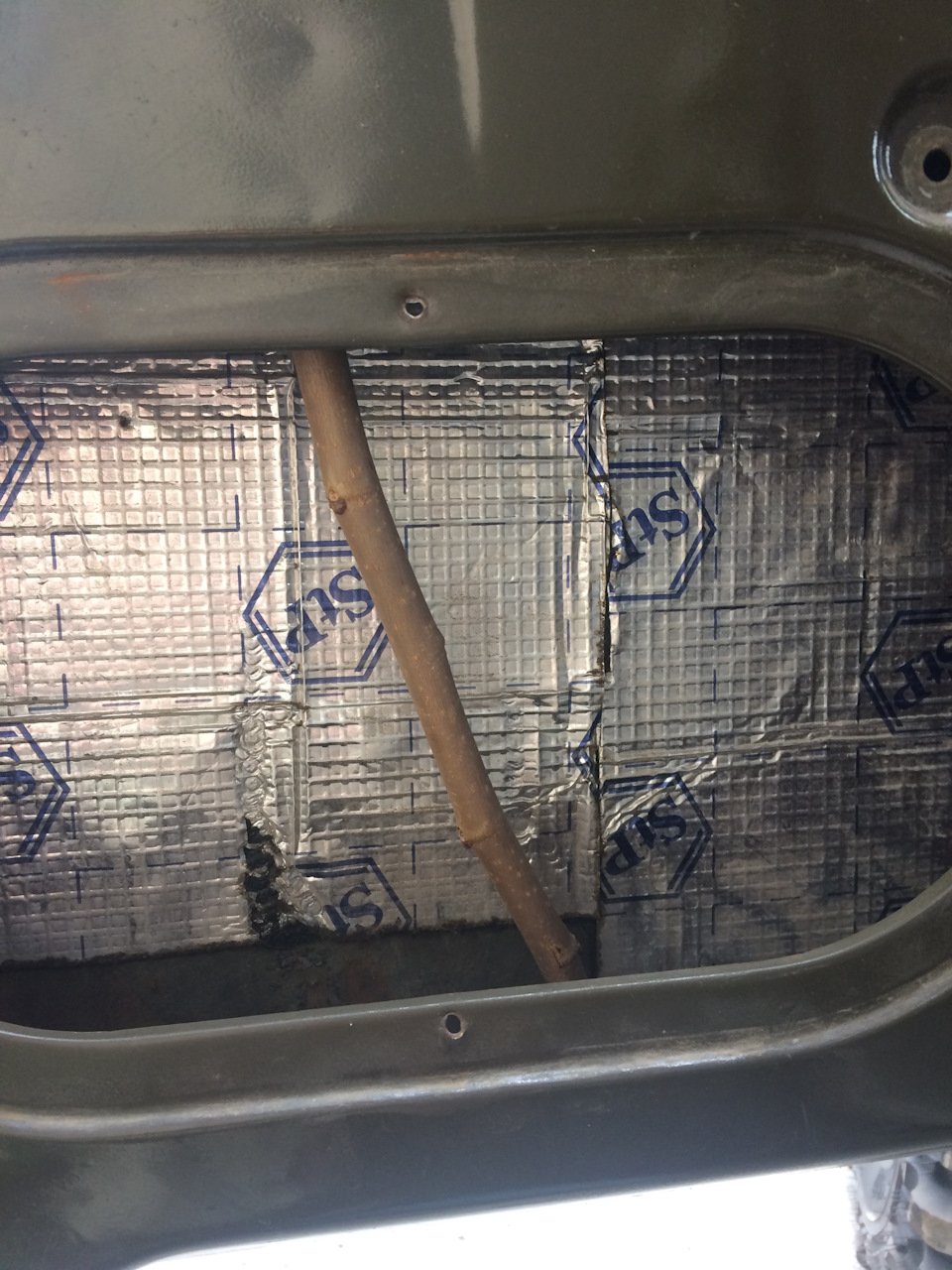

Подперев стекло палкой подходящей длины я поднялся домой

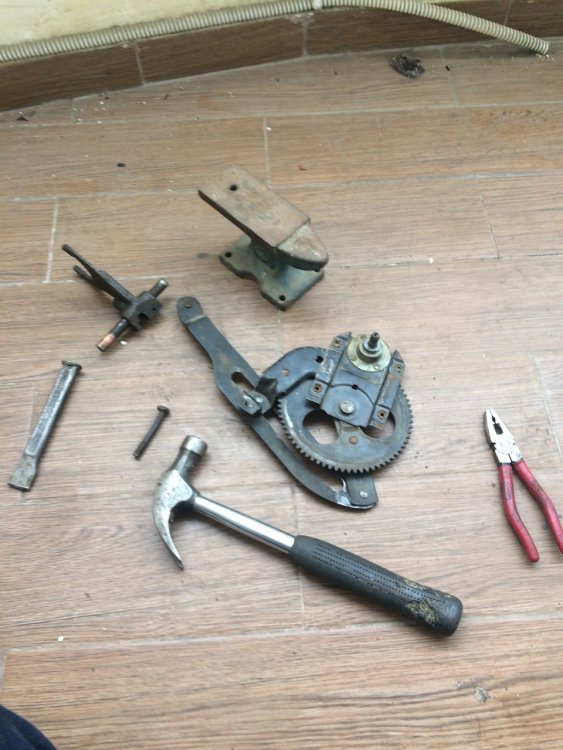

Где с помощью нехитрых приспособлений установил ось на место и расклепал ее



Ну а дальше все просто — смазка и установка в обратном порядке




Не забываем прикрутить направляющую стекла

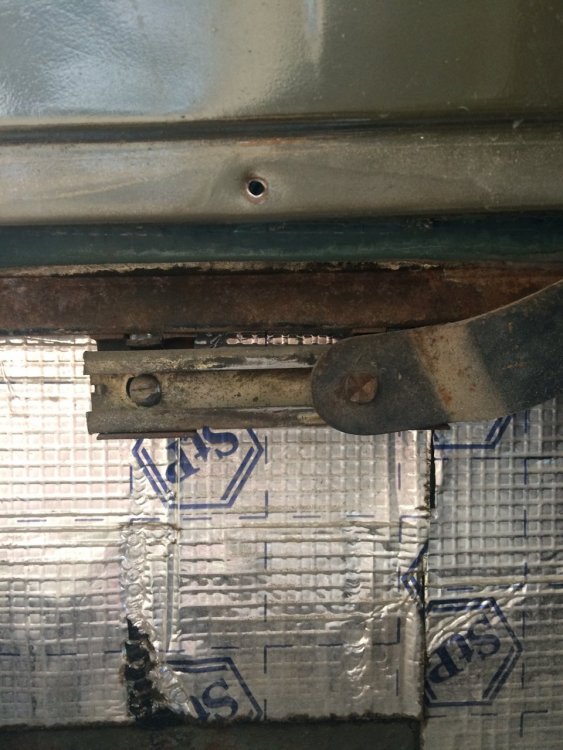

И прикрутить стеклоподъемник к направляющей на стекле

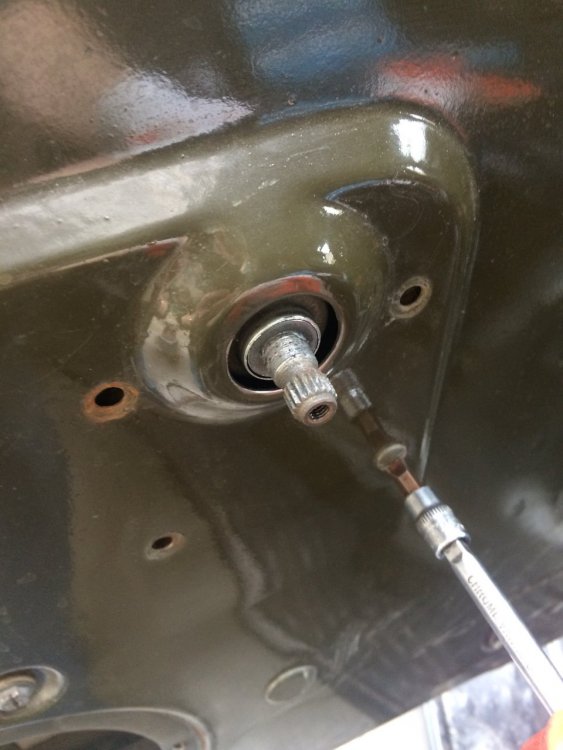

Ну и напоследок — ставим ручку и устанавливаем на место лючек двери


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

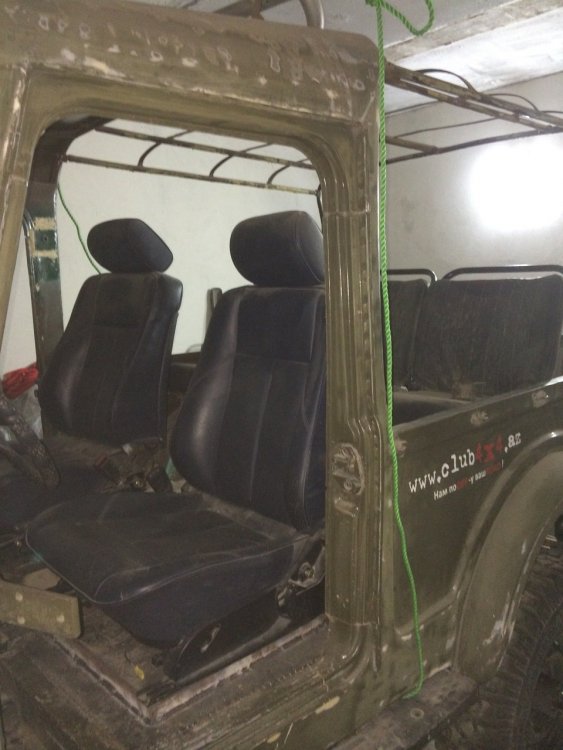

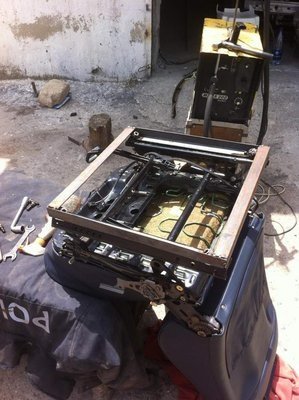

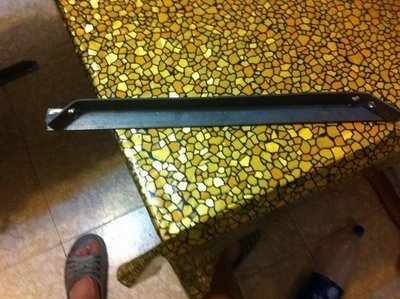

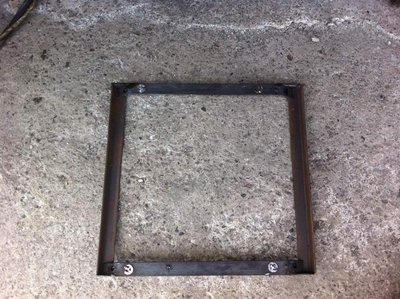

В далеком 2013м ставил я на свой ГАЗик сиденья от Мерседеса...... Синие, кожаные,  красивишные..... Ставил через рамки сваренные из уголков

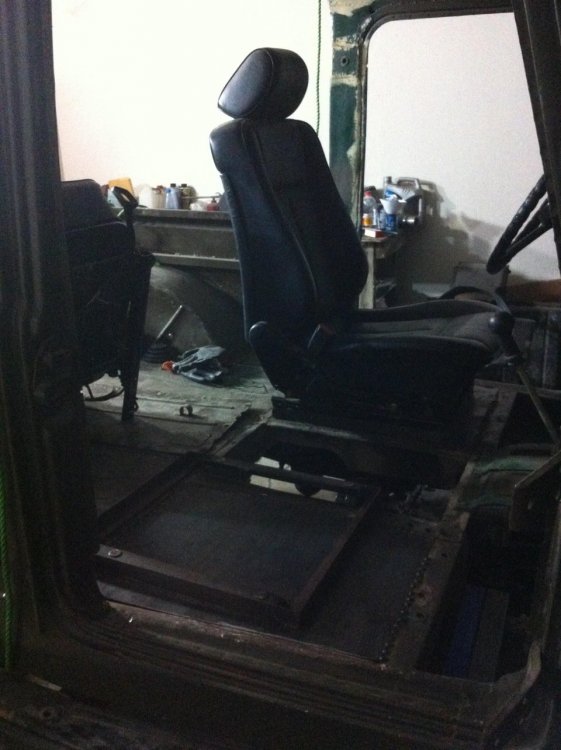

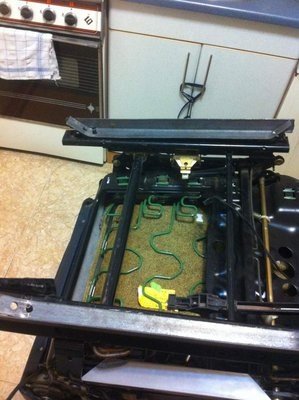

Рамка водительского сиденья приварена к полу рамка пассажирского прикручена на стандартные крепления в кузове





Спустя 7 лет сиденья порвались. К тому же они были от машины с мемори пакетом с самой установки они оставались неподключенными и возиться с кнопками (они идут отдельно от сидений) и блоком управления (не было в комплекте) было абсолютно неохота…

Решился на замену....Купленные сиденья — тоже естесственно с Мерседеса, но...

пассажирское полностью "механическое"


Водительское имеет электронную регулировку наклона спинки и подъёма подушки сиденья но подключать их будет намного проще, на них нет блока управления и сами кнопки находятся сбоку на сиденье, надо просто подвести "плюс" и подключить "массу", чем я, надеюсь, непременно займусь в скором времени

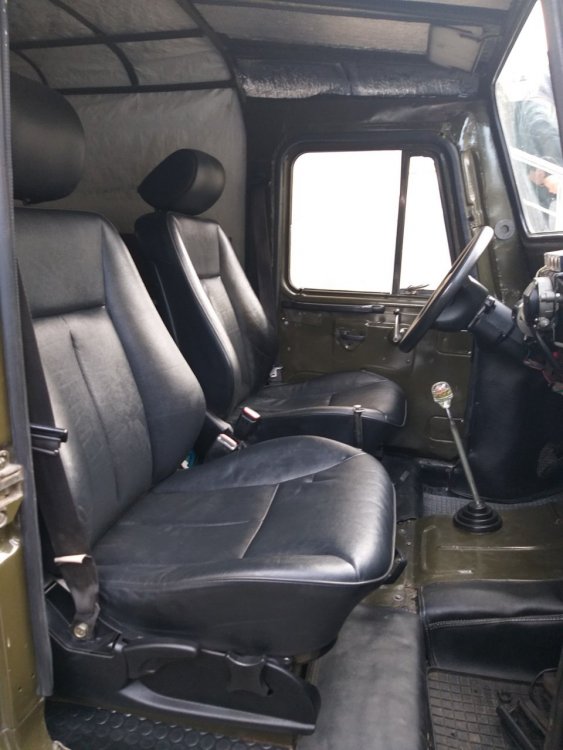

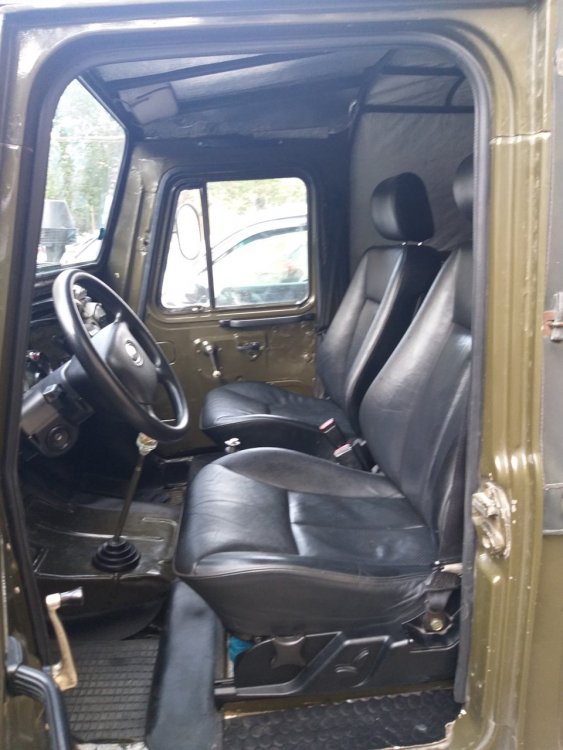

Теперь я с гордостью могу сказать что у меня на ГАЗике чёрный кожаный салон…



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
48 минут назад, sashasv сказал:

Ой чегой то давно не писал ..... очень давно. Много воды утекло много сделано..... Отмечу важное..\

Рулевой демпфер:)
Сам демпфер от Ниссан Патрол. Тип крепления шток-шток.







По какой причине пал выбор именно на этот демпфер?

Изменено пользователем 200000

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
16 минут назад, 200000 сказал:

По какой причине пал выбор именно на этот демпфер?

Простота установки и дешевизна:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Только что, sashasv сказал:

Простота установки и дешевизна:)

Как в управлении?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 час назад, 200000 сказал:

Как в управлении?

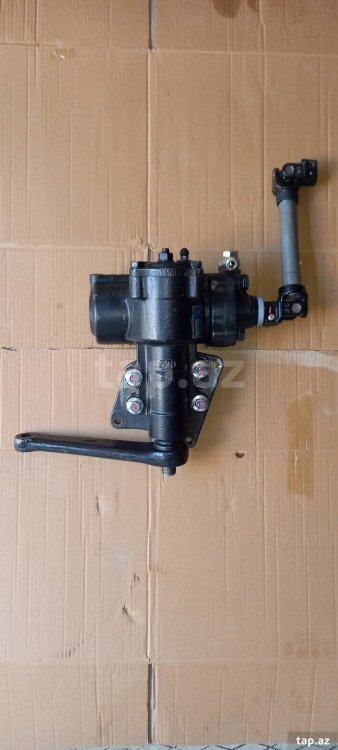

Стало лучше. Чтобы было вообще отлично - осталось убрать люфт в рулевом редакторе.... все никак руки не дойдут.
