В 04.06.2017 в 08:19, gazonchik1969 сказал:

".и небольшое условие- номера Эстонские должны быть  сняты или обёрнуты .... " ..          "организатор" млять.. война была, против нацистов..



Действительно часть эстонцев воевала на стороне СССР, а часть на стороне Германии. Также как болгары, французы и прочие поляки. А ещё, некоторые русские воевали на стороне немцев, а немцы на стороне СССР.  Это же была мировая война - все против всех.  Но речь-то о другом. Сегодняшняя Эстония проводит антироссийскую политику, ущемляет советских ветеранов и поощряет нацистов. Поэтому организатор и попросил снять эстонские номера и правильно сделал. Если бы сегодня был жив СССР, то никому и в голову бы не пришло снимать эстонские номера. Номера ЭССР.

Отличный фотоотчёт!

Изменено пользователем Lav1657

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
3 часа назад, Lav1657 сказал:

Сегодняшняя Эстония проводит антироссийскую политику, ущемляет советских ветеранов и поощряет нацистов. Поэтому организатор и попросил снять эстонские номера и правильно сделал.



не Эстония(любит нациков) - сегодняшняя власть в ней..  номера(не замотанные) - тому свидетельство (есть и там нормальные  люди).  простота(организаторов) - хуже воровства (вода на чужую мельницу.. )                                                                                    пы.сы. повлиять на правителей(шоб нацистов не хвалили) - проще некуда(эконмичецки) ".. Более ощутимой для экономики Эстонии мерой давления может стать ограничение  объемов транзитных российских грузов, от которого пострадают в первую очередь государственные предприятия - Таллиннский порт и Эстонская железная дорога. Согласно прогнозу, подготовленному по заказу правительства Транзитной ассоциацией Эстонии, убытки эстонских фирм от сокращения транзита российских грузов могут составить от 100 до 400 миллионов евро в год.."  но ".. Однако не стоит забывать о том, что значительные доли в фирмах-перевозчиках принадлежат российским бизнесменам.."   им "номера не заматывают"..

Изменено пользователем gazonchik1969

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сезон открытых авто в наших краях к сожалению окончился, и поездка в Питер так и осталась единственным   значительным выездом   за этот  сезон.

Так что фотоотчётов   о пробегах   в ближайшее время  не предвидится ....,но  тут перебирая фотоматериал накопленный при восстановлении машины пришёл к мысли

что  могу поделится в комрадами некоторыми  наработками по модернизации которые   ранее не были  освещены ,но   так сказать " с высоты " пройденного пробега а  это без  малого 4000км себя оправдали

Затрону сперва кардан ...по  воспоминаниям  очевидцев узел  весьма  капризный и  в  работе  не  долговечный  ,так  основными проблемами назывался   крайне низкий

ресурс  крестовины и большая  вибрация -некоторые отмечали предел  по скорости в 50км -час .

Мною  при перед чистовой сборкой  был  проведён  эксперимент -установлены   были  все сферы в соответствии с мануалом  а полость крестовины была заполнена солидолом  .кардан -труба и привод к мосту ,всё как полагается .Завёл мотор и на  4-ой передаче  с большими оборотами дал поработать .Потом всё это дело вскрыл и почему-то не удивился крестовина была  была сухой как в прочем и внутренняя  полость если  только  не считать останки солидола размазанного по стенкам ,......

то-есть крестовина при вращении ,сперва сбросила всю смазку с себя ,а потом выдавила всё с чем она соприкасается в раздатку через маслоуловительные сферы , ...

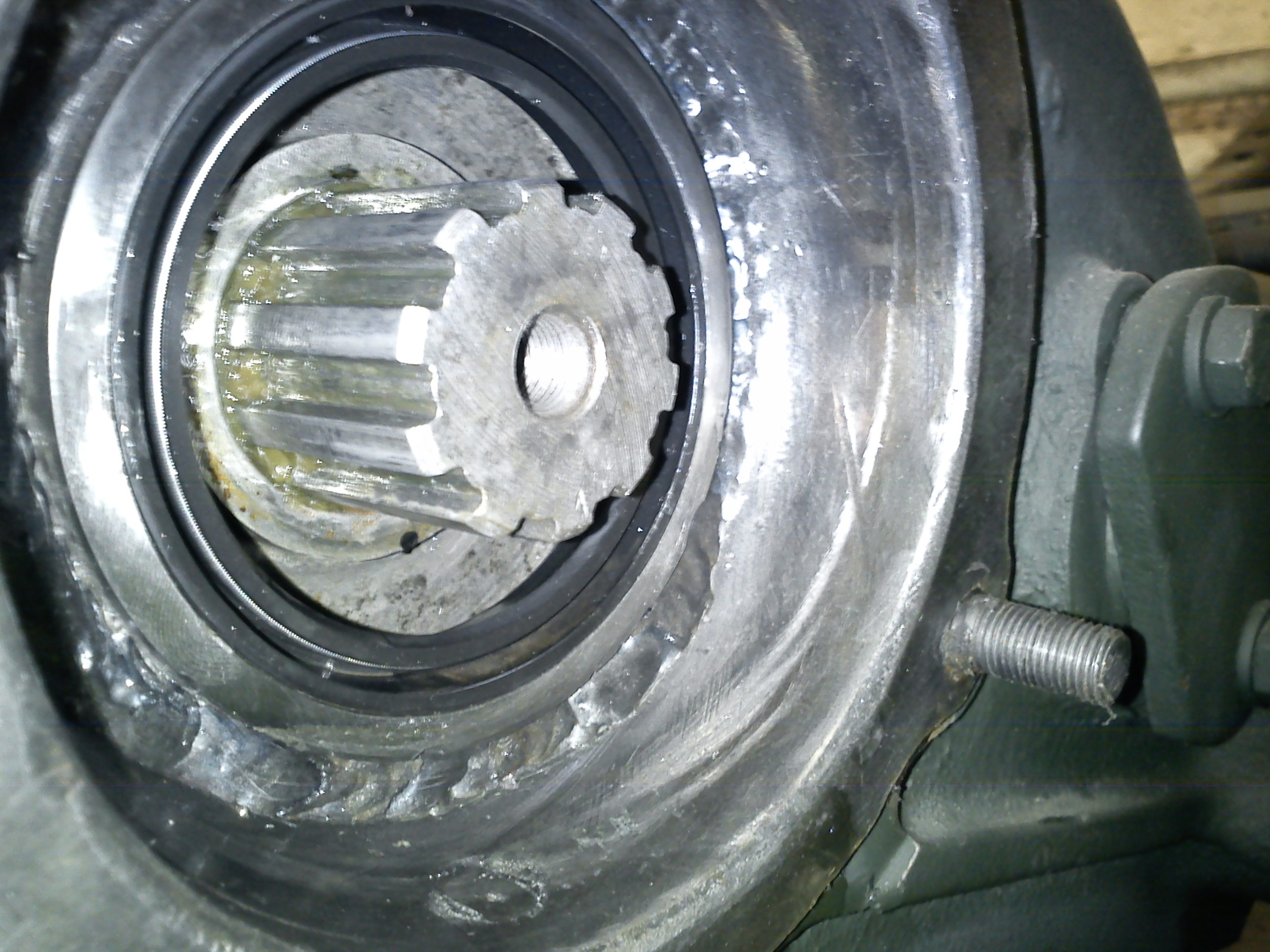

На этом эксперименты не закончились  ,напрашивалось предположение ,что капельная смазка со стороны раздатки разжижает солидол и в какой-то момент  соответственно уровень в чашках сферы повышается и происходит смазывание крестовины ..,практически-же опыт показал  обратное - на открытую раздатку были  установлены только маслоуловительные сферы и на оборотах на подставленный лист бумаги не отпечаталась не одна капля ,практически сухо было и полностью  без сфер .Вообщем  коварный план по модернизации тянул на Сталинскую премию - с обоих сторон крестовины поставлены сальники ,измерен внутренний объём полости и солидолу закачено ровно столько что-бы крестовина слегка плюхалась в нем ,при этом  так-же  из положительных  моментов является то,что  роликовый подшипник кардана работает работает погружённый полностью в смазку . Далее картинки как переделывалось уплотнение со стороны раздатки .






Изменено пользователем PIONER

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Продолжу  тему на предмет тех нюансов с которыми  пришлось столкнутся при сборке оригинального кардана . сперва не много о сферах ...


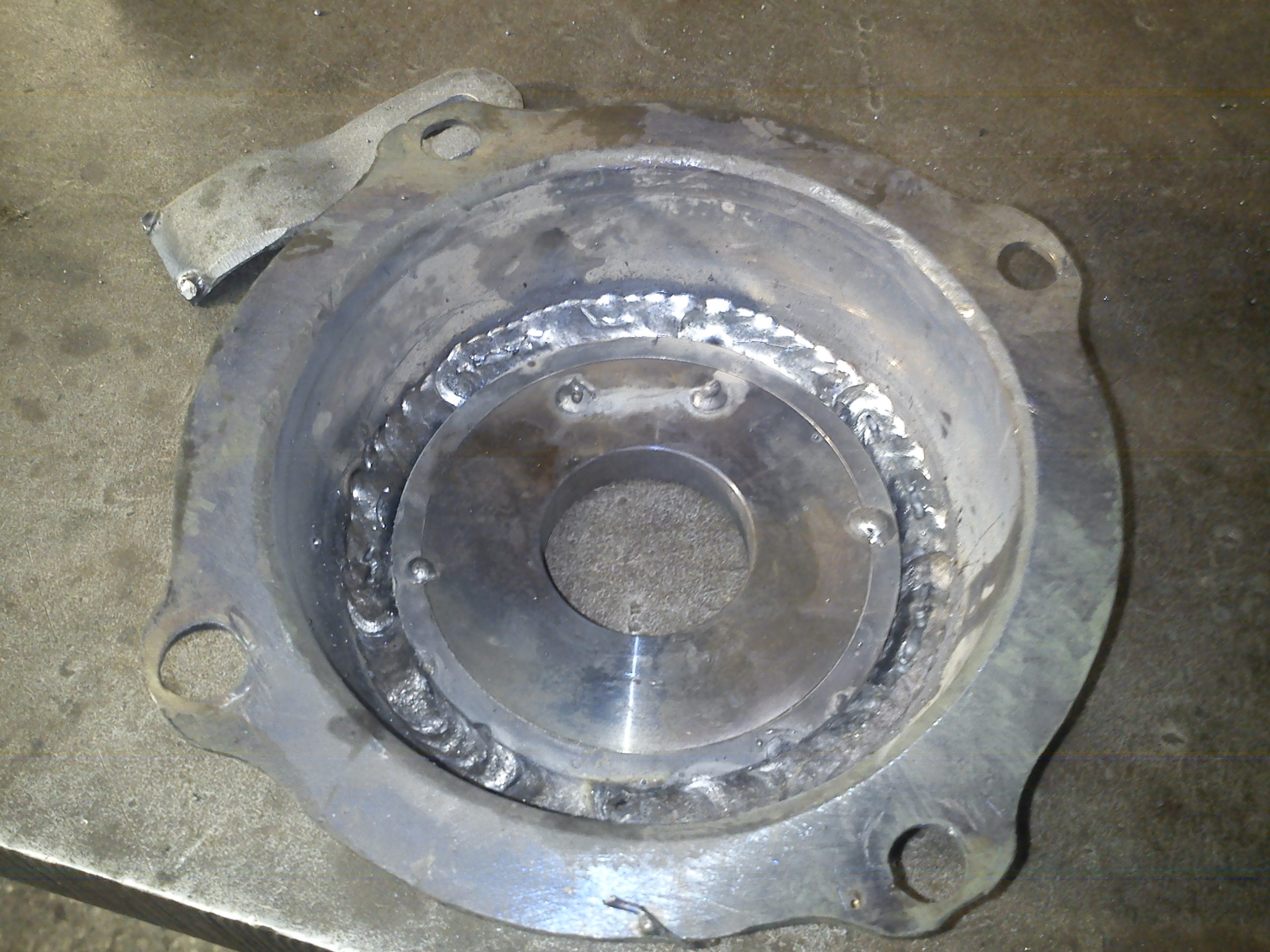

На фото -опытным путём определено что  отверстия в сфере  которые  сами по  себе должны быть точным центром это шарнирного соединения не соответствуют действительности .Напомню ,что крестовина кардана не имеет своей центровки  и  при  установки в раздатку центр крестовины должен строго соответствовать

центру шарнира .Пренебрежение к  этому моменту приведет к сильной вибрации .

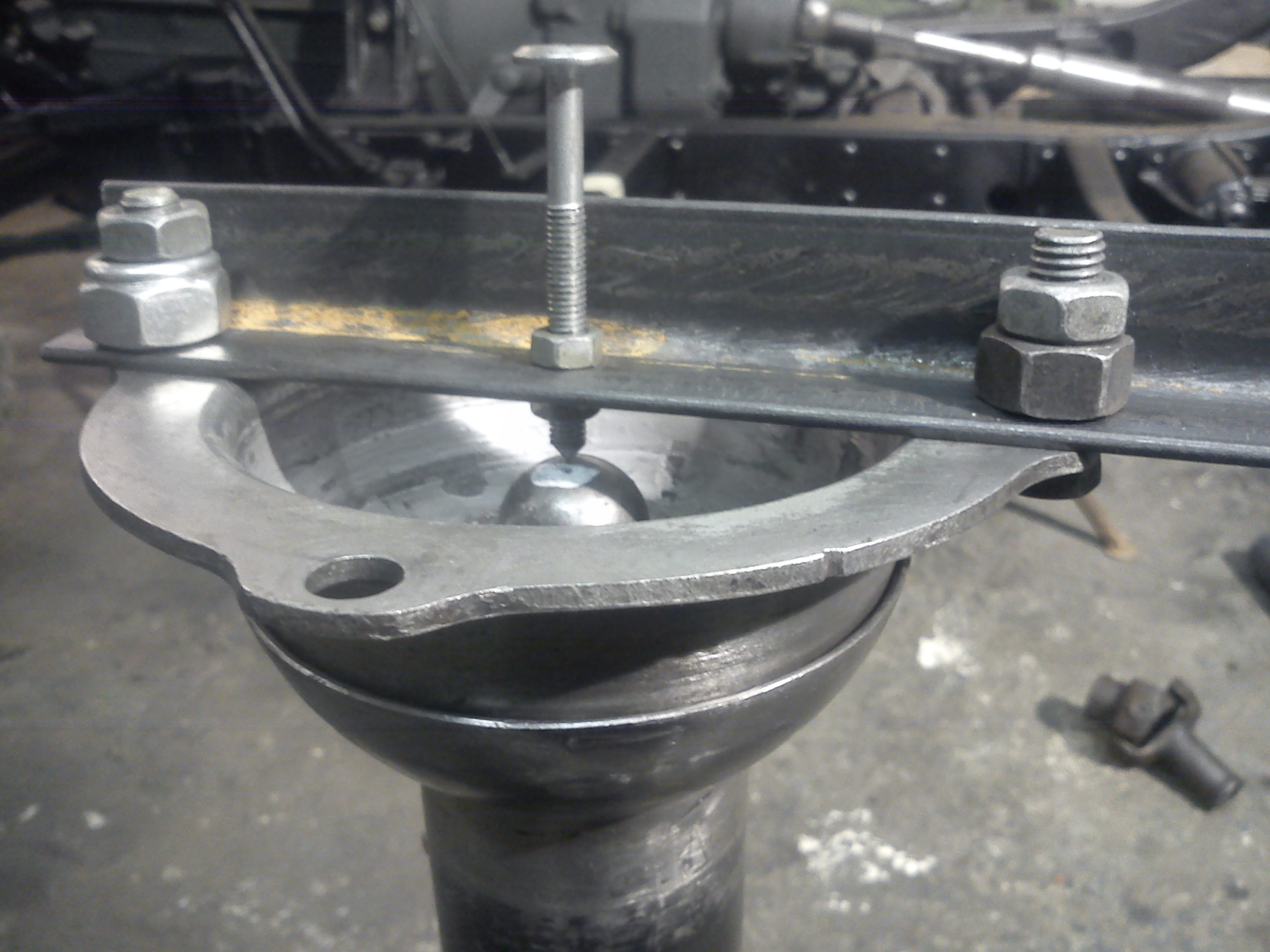

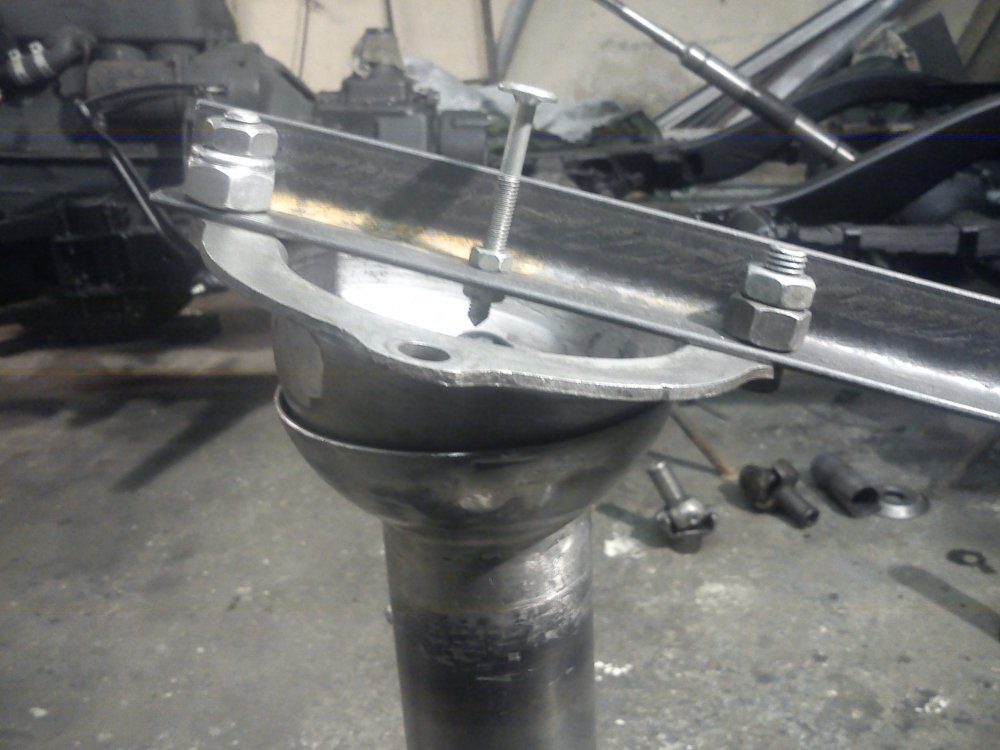

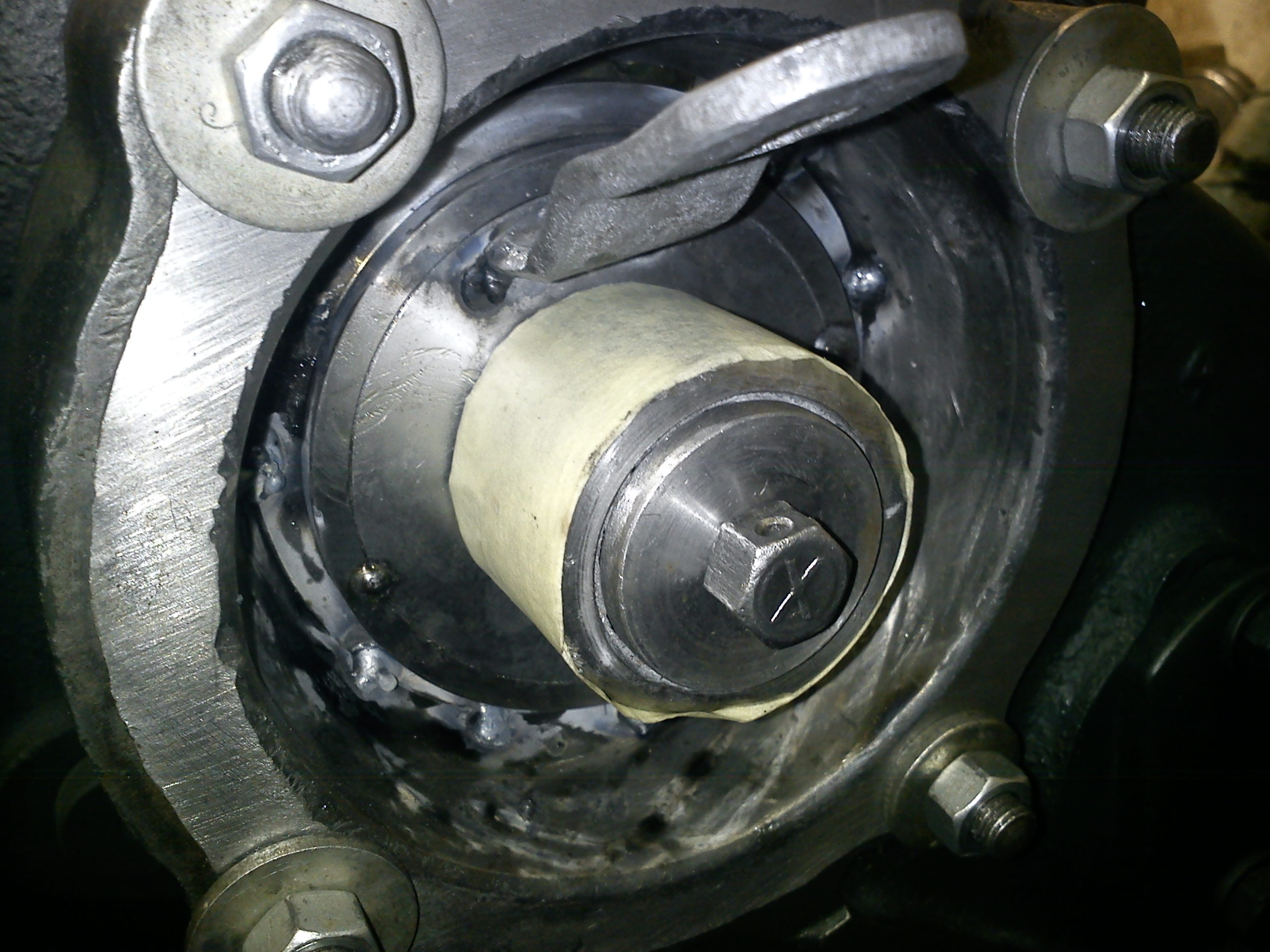

На фото приспособление на скорую руку для  точного определения центра сферы -на кардан трубу (она в кадр не попала ) одета подвижная часть сферы

в  кардан трубу через переходник вставлен шарик ,таким образом перемещая подвижную часть вверх вниз  можно регулировать высоту подъёма шарика ,с ответной стороны возможность регулировки болтом ,....задача -добиться такого положения при котором заострённый носик болта будет оставаться в одной точке на шарике при покачивании сферы в стороны .При этом расстояние на которое выкручен болт будет соответствовать  установочному центру сферы от фланца .

DSC01281.thumb.JPG.e087113abefd462e6d698d6325af9ceb.JPGDSC00878.thumb.JPG.59287b4549d5cc25548e756b311fcada.JPG

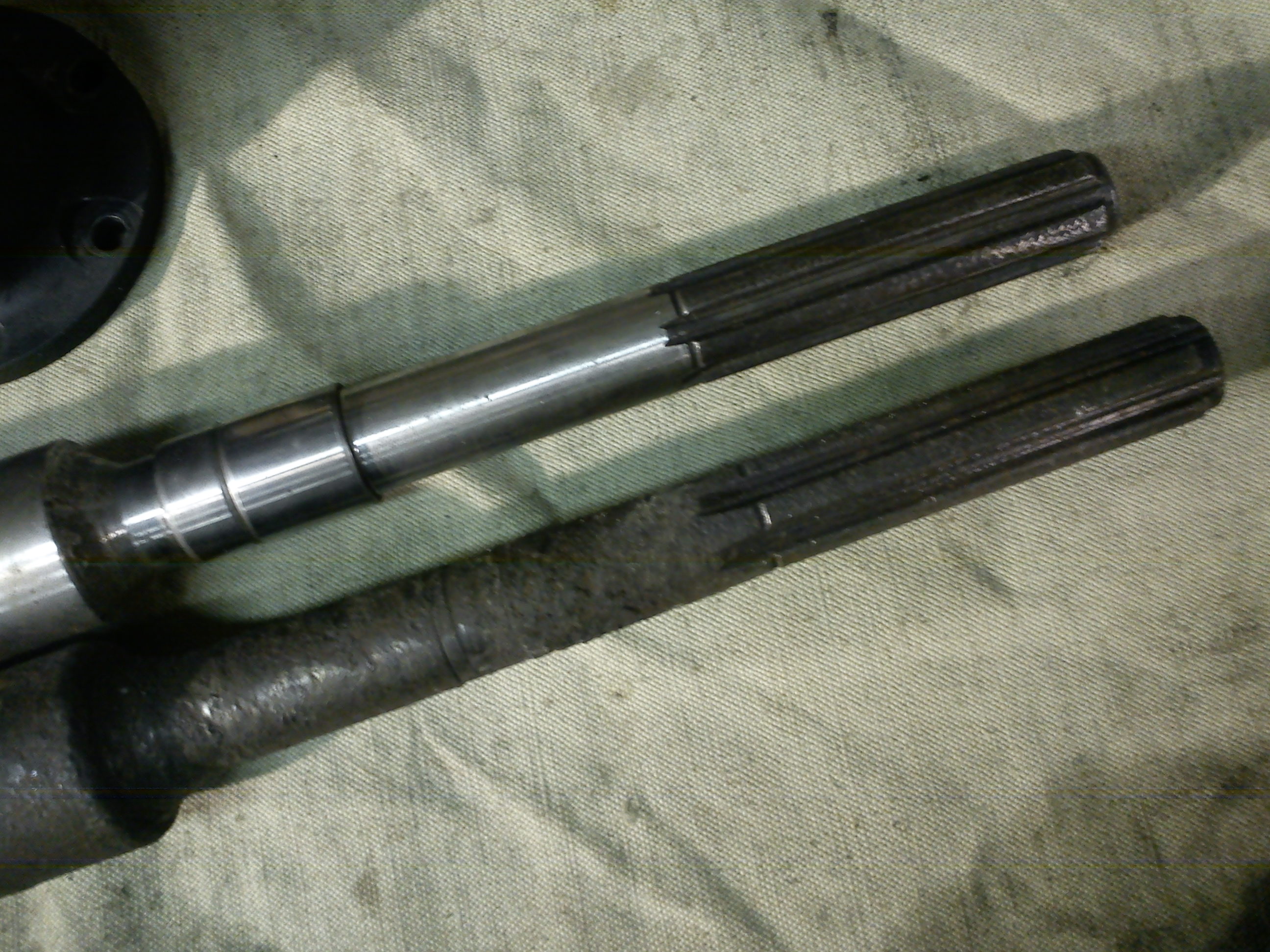

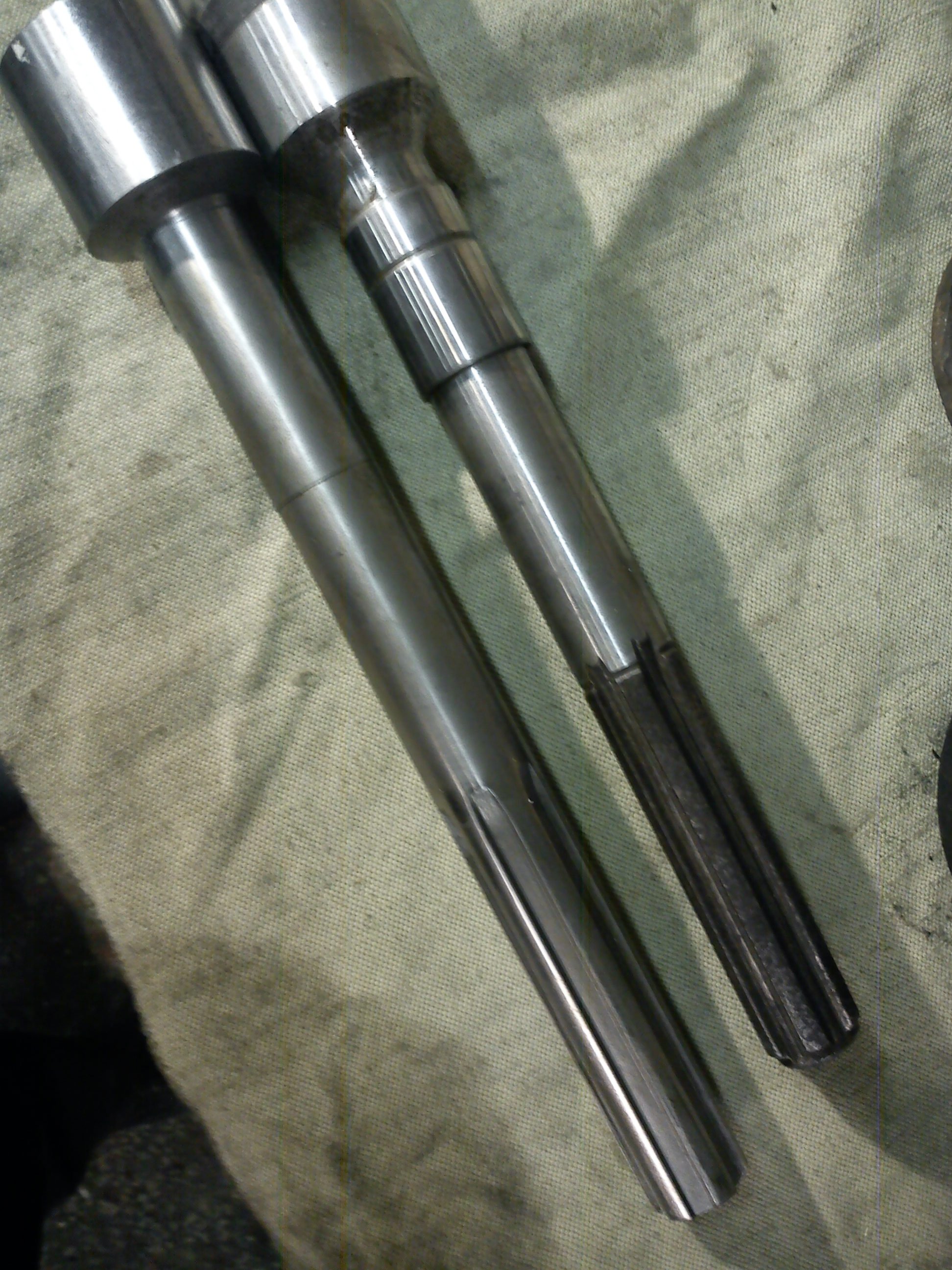

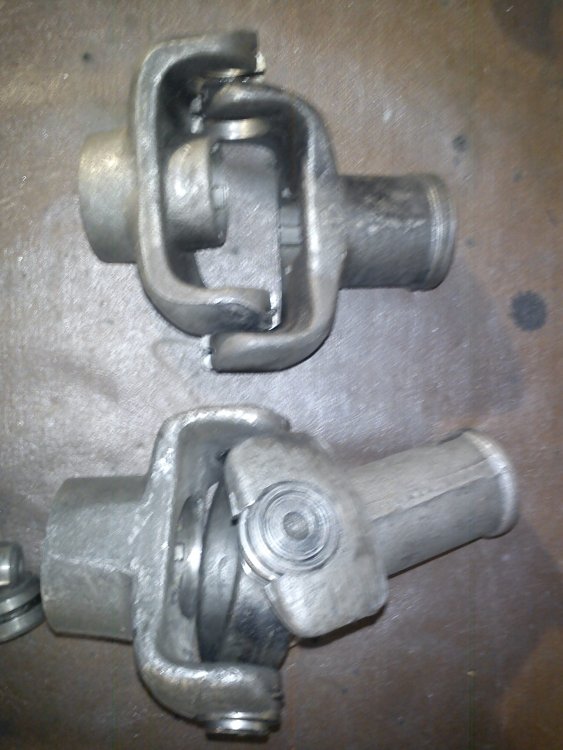

это фото для  тех ,кто  рассчитывает что купит американскую крестовину и она  подойдет по шлицам ....не подходит не с одной из сторон .Американская сверху .


карданы оба оригинальные ,верхний модифицирован под новый подшипник и добавлено  кольцо для сальника ,как оказалось длинна имеет значение ,с коротким валом крестовина работает не на полный шлиц и имеет повышенную болтанку в соединении


пришлось изготовить и приварить новую часть вала ,так как подходящий по длине оригинал ,сильно уставший .


пробная сборка ,при правильном позиционирование узла мотор -коробка -раздатка ,и мост с трубой ,сферы должны стыковаться без перекосов и в собранном состоянии подвижная часть сферы на кардан трубе ,должна проворачиватся усилием рук .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эдуард! Это очень в тему! Но мне не понятен момент с шариком и планкой с острым болтом. Ну вот выставил ты (при помощи этого приспособления) шарик так, что он в центре сферы. А дальше то что? Как в этот центр крестовину теперь выставить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо измерить расстояние  на сколько  выкручен болт из уголка ,далее при установки крестовины   следует развернуть ту вилку что будет прикручена к раздатки  в горизонтальную плоскость  .С обоих сторон    вилки правильный установочный размер должен  соответствовать длине выкрученного болта ,расстояние измеряется  от фланца раздатки до центра крестовины .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах



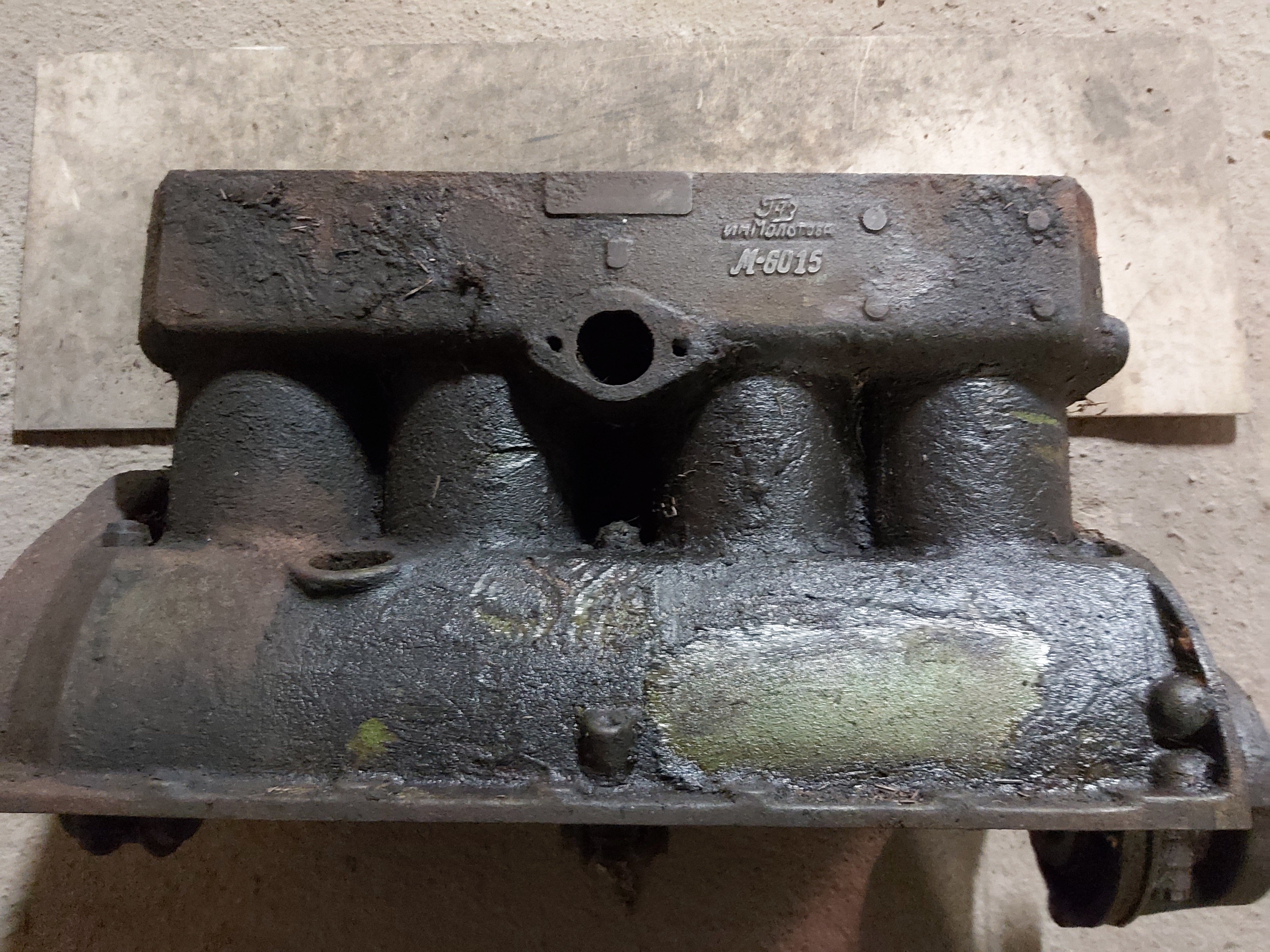

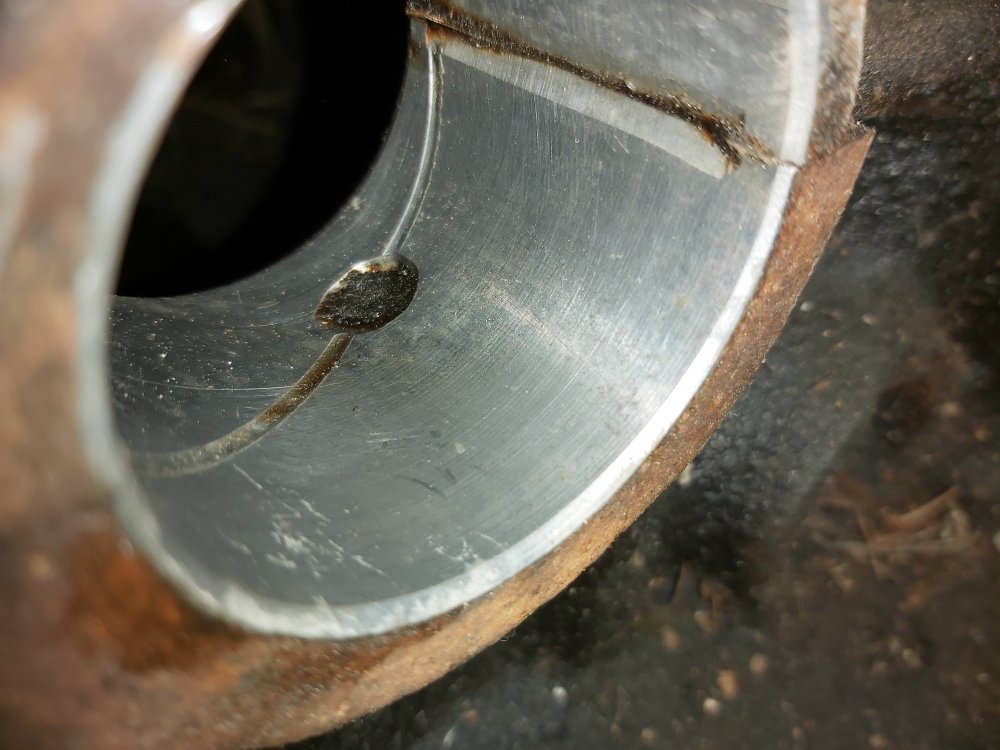

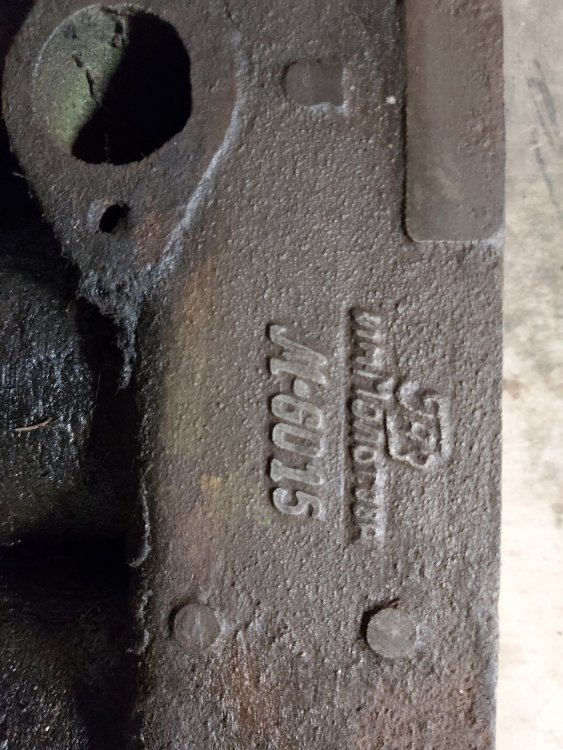

Пройдусь по мотору ,..при сборки   хотелось  скромно  чистый без подтёков двигатель ....   и вот что для этого было сделано .

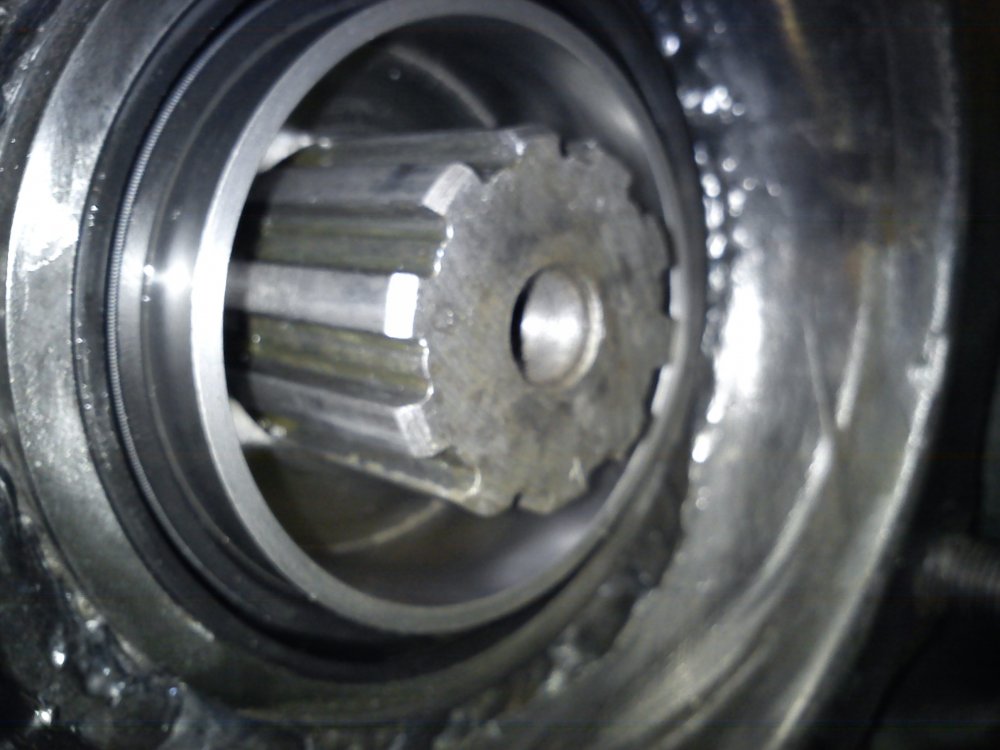

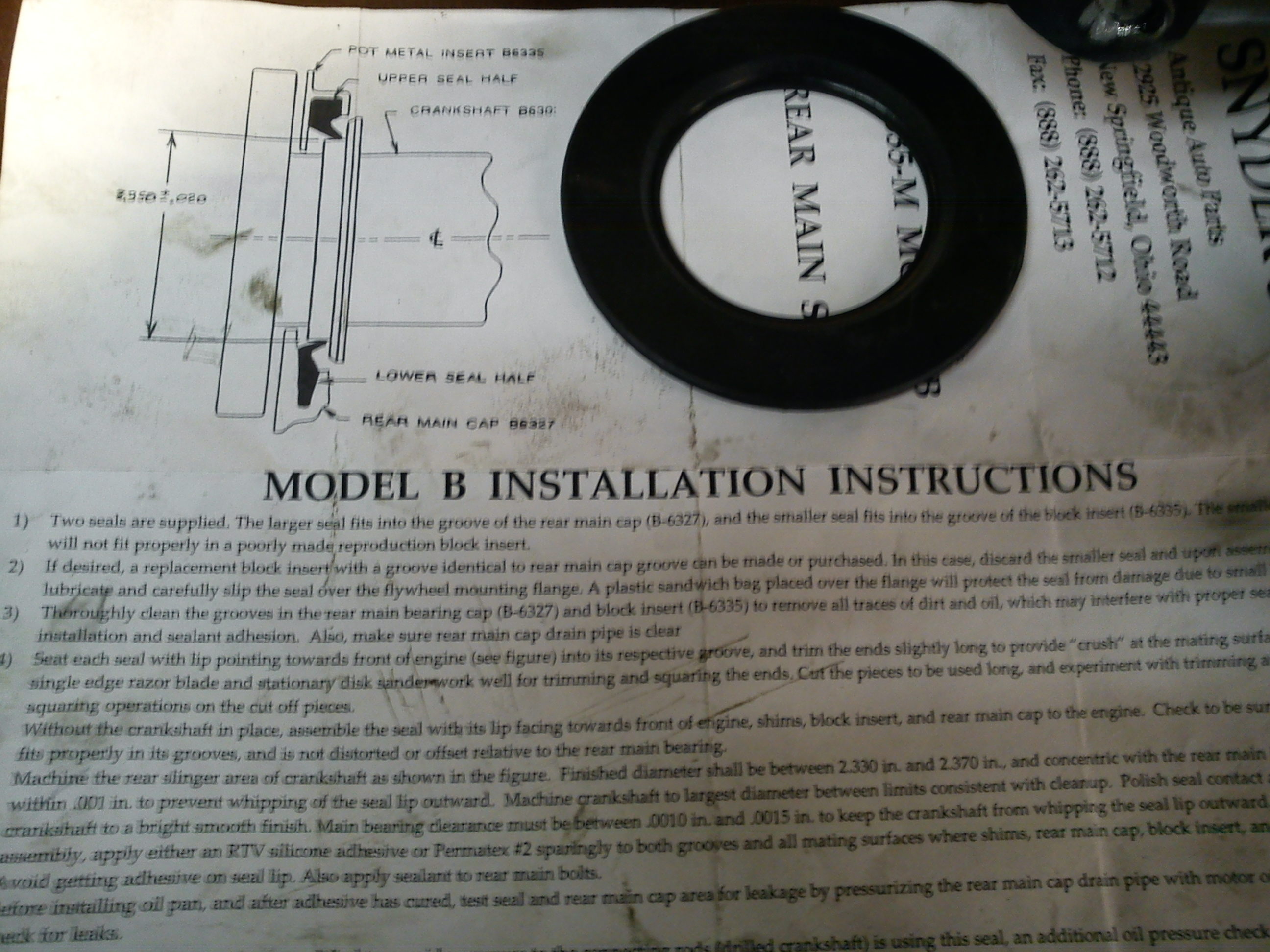

поставил такую резинку  с Америки ,встает в лабиринт ..правда для этого надо сточить на токарном   с колен- вала кольцо в инструкции всё подобно описано

Кольцо работает по принципу манжета ,чем больше давление в системе тем больше прижимает .

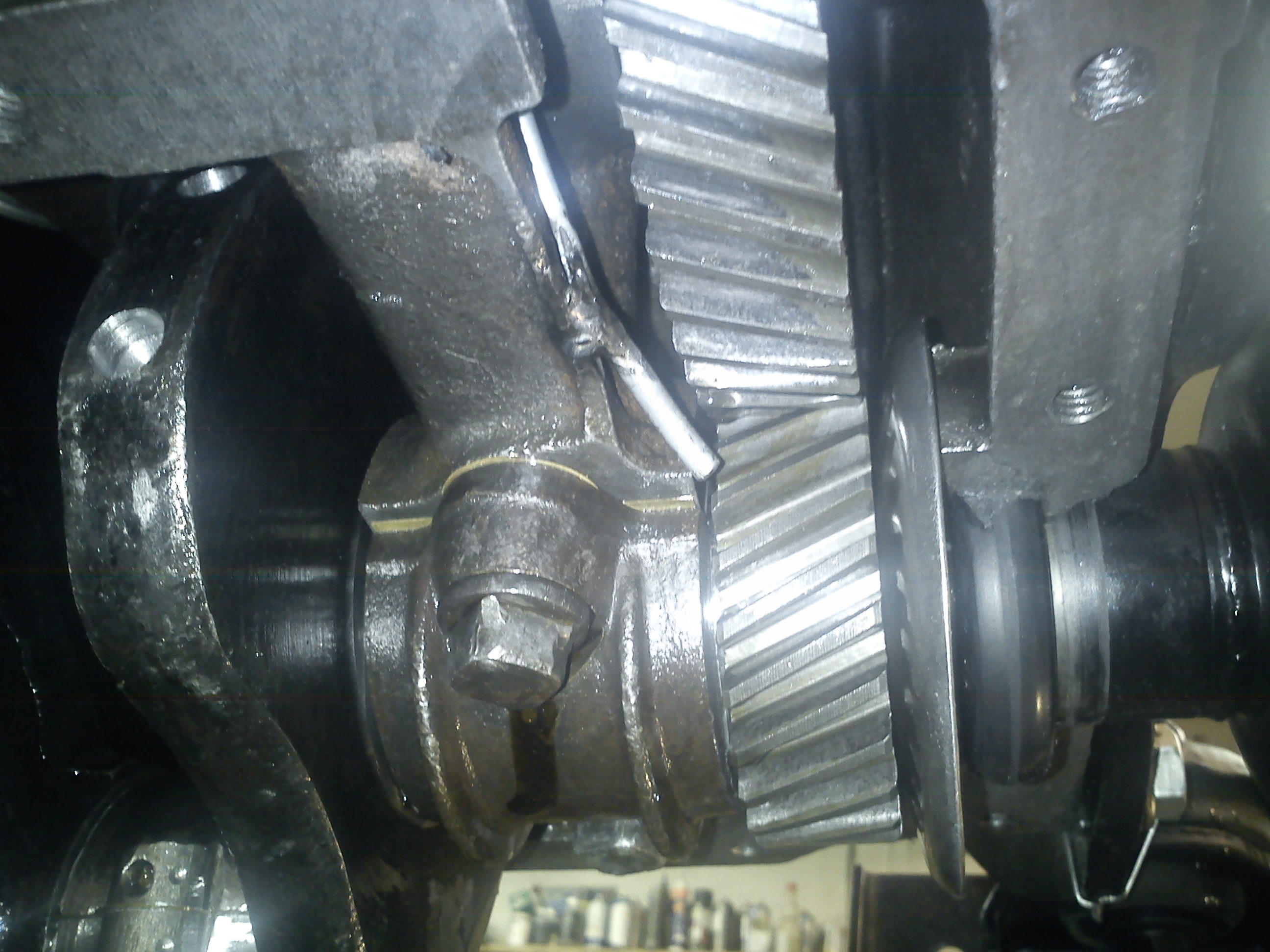

Спереди тоже сальник ,встаёт без переделок .На снимке как раз  момент замены стальной шестерни газораспределения .Так-же  видна трубка которая проведена для смазки шестерён ,для этого на  блоке  нарезана резьба и поставлен банжо болт с фитингом на трубку .Главное при этом что создаётся подпорка давлению масла  в канале -в противном случае масляная магистраль оканчивается довольно большой дырой .

DSC00792.thumb.JPG.73ee27ebf7c88d20c4a40f17b9dacb5f.JPG20161202_200332.thumb.jpg.df8738ae9fcba46b4ad674727376d3cc.jpg

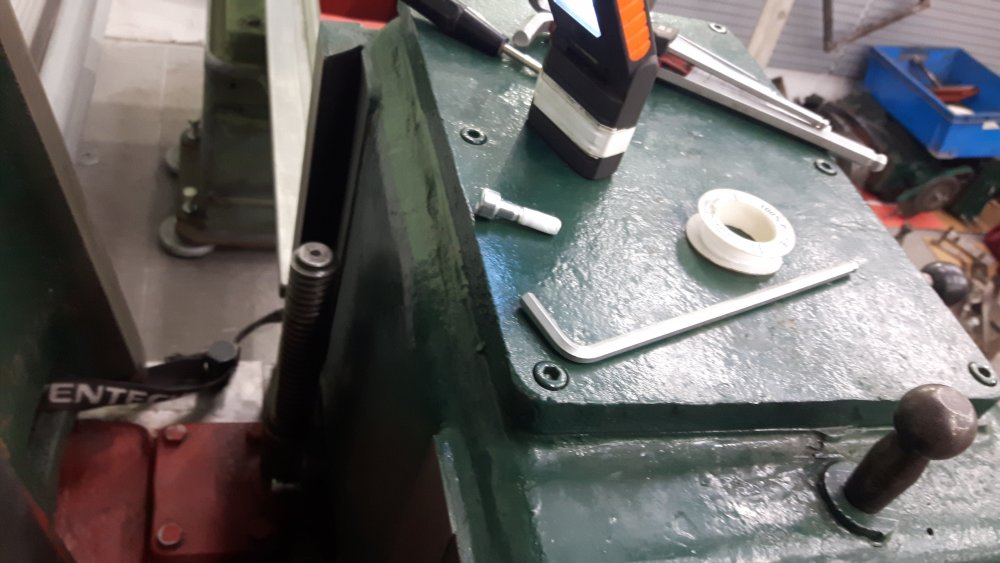

это фото  ремонта токарного  ,так для наглядности  там тоже как и на газоне  через все болты на моторе и коробки ,в которых резьба сквозная ,со временем сочится масло

Лучше всего с этим справляется сан -техническая лента  намотанная на резьбу .

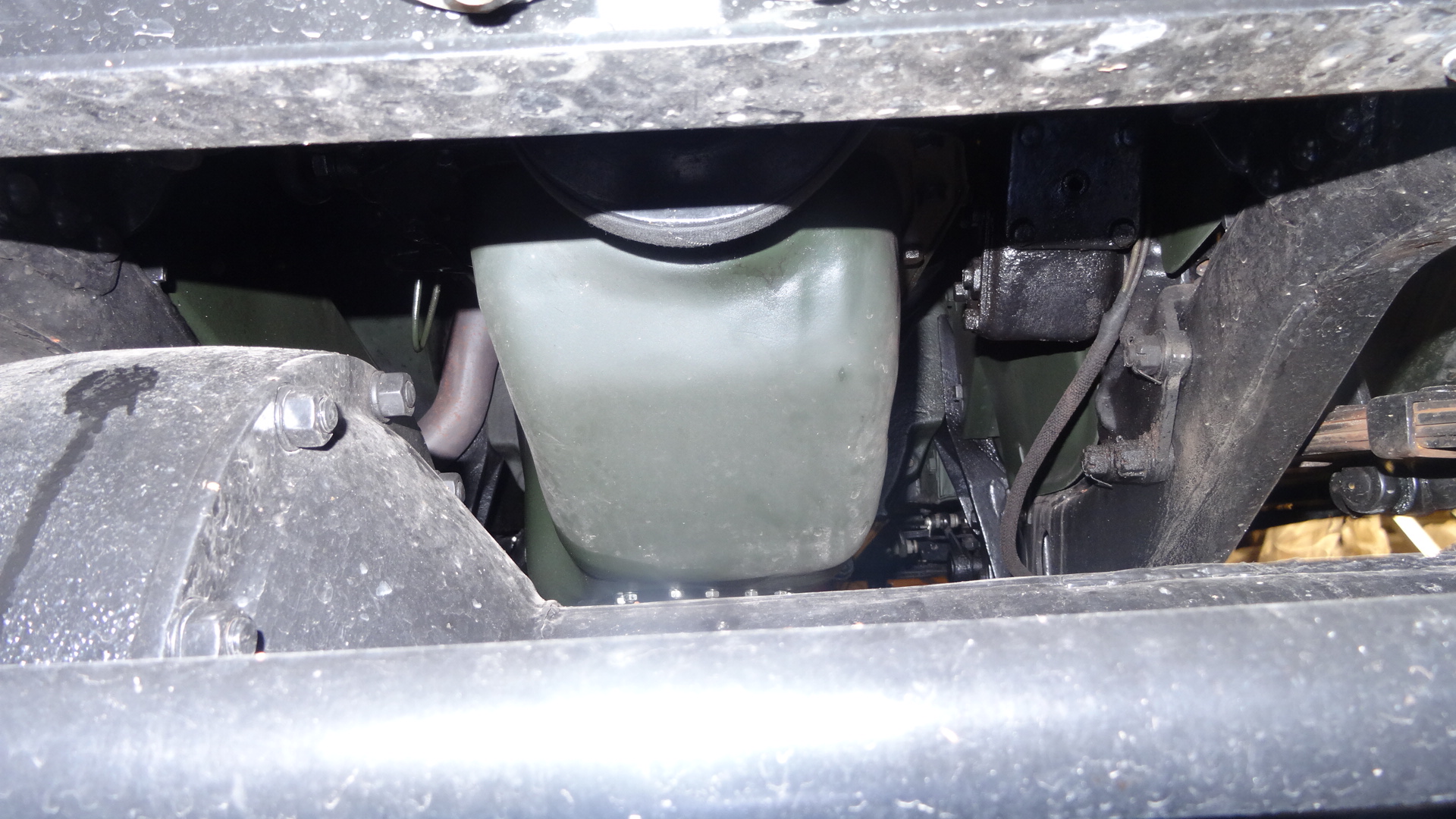

    Такие   вот не большие модернизации ,умеренно герметик на прокладках и как результат , такой вид с низу после поездки в Питер .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А можно ли подробнее про кардан? Зачем понадобилась втулка под сальник?Просто я вижу, что втулка под сальшик (или подшипник) находится не в том месте, где штатно должны быть и сальник и подшипник. Опять же - зачем их было смещать? И вообще - откуда взялся короткий кардан - что его пришлось наращивать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

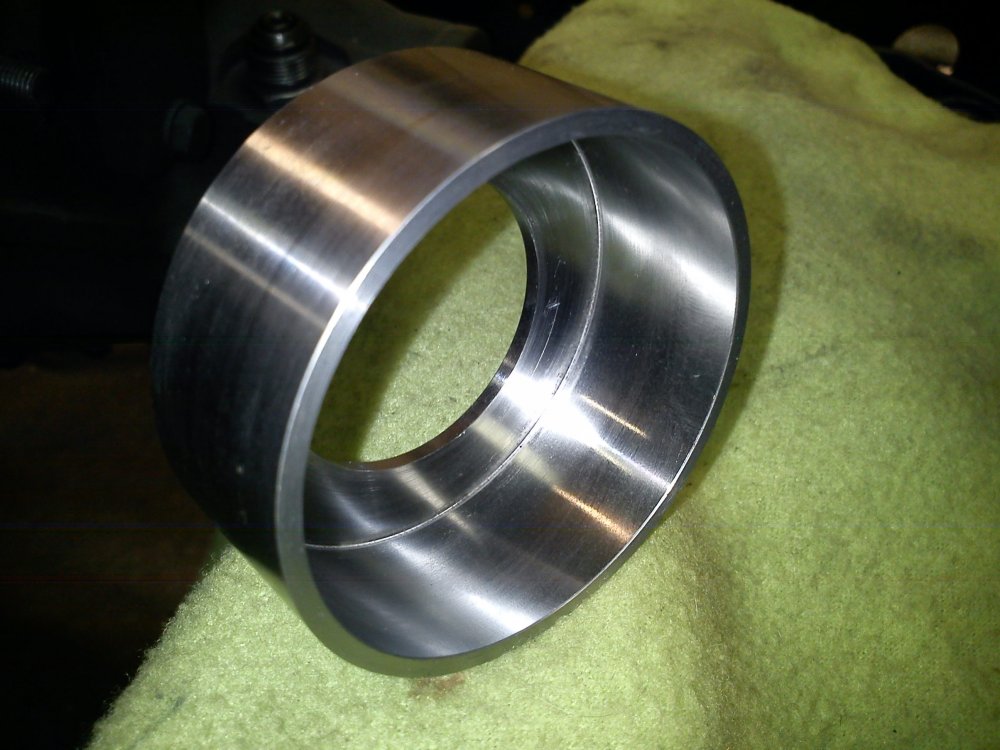

Под втулку для сальника  ,была использована такая-же обойма как и под подшипник только укороченная ...так было проще в изготовлении и при сборки .

В личной беседе вроде тебе говорил ,что   окончание  трубы кардана по которому  двигается  часть сферы  с трубчатым отростком  ,у меня было   плоховатым изнутри ,а снаружи это соединение довольно сильно болталось ,поэтому было принято решение заменить эту часть карданной трубы .

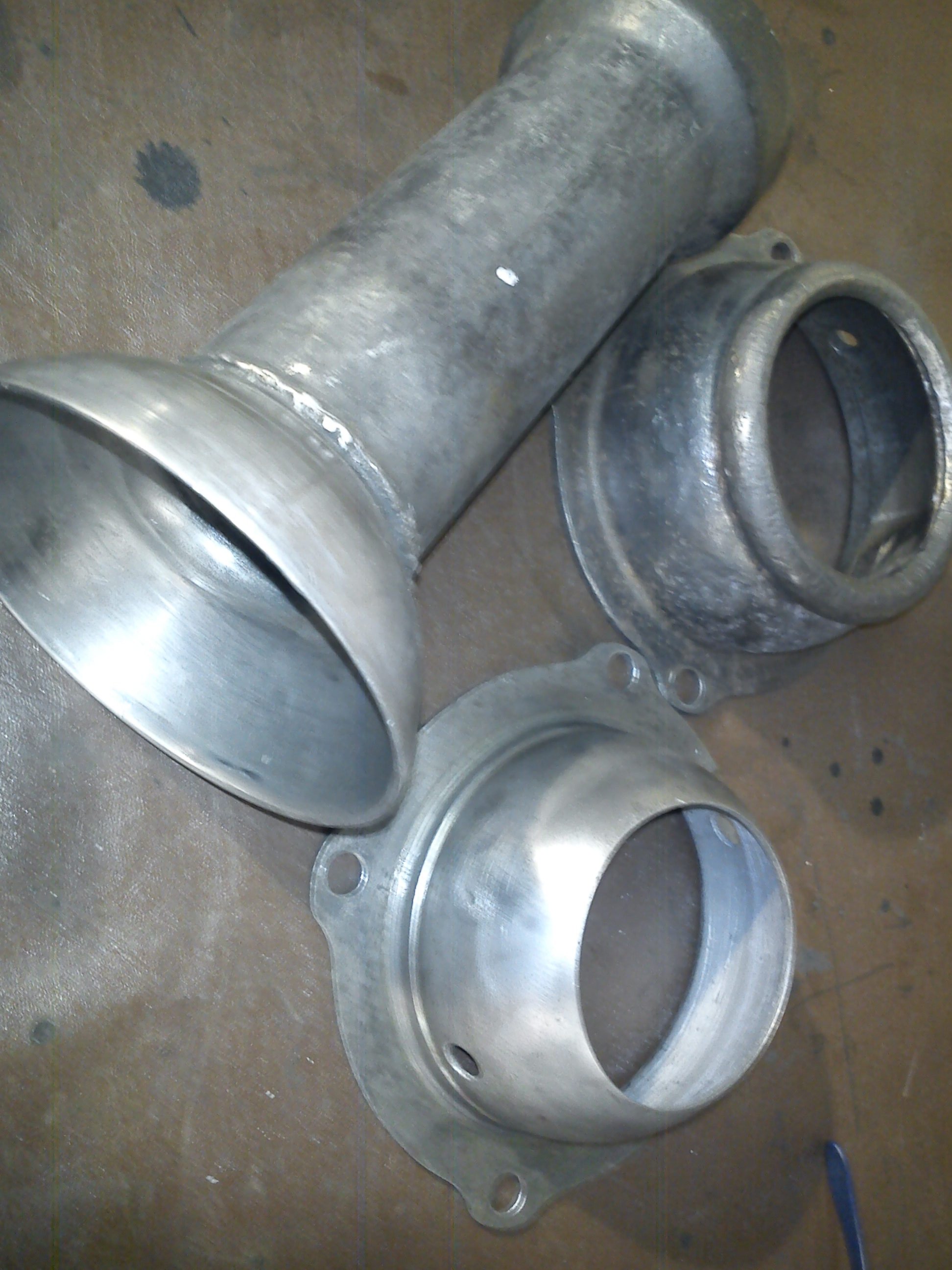

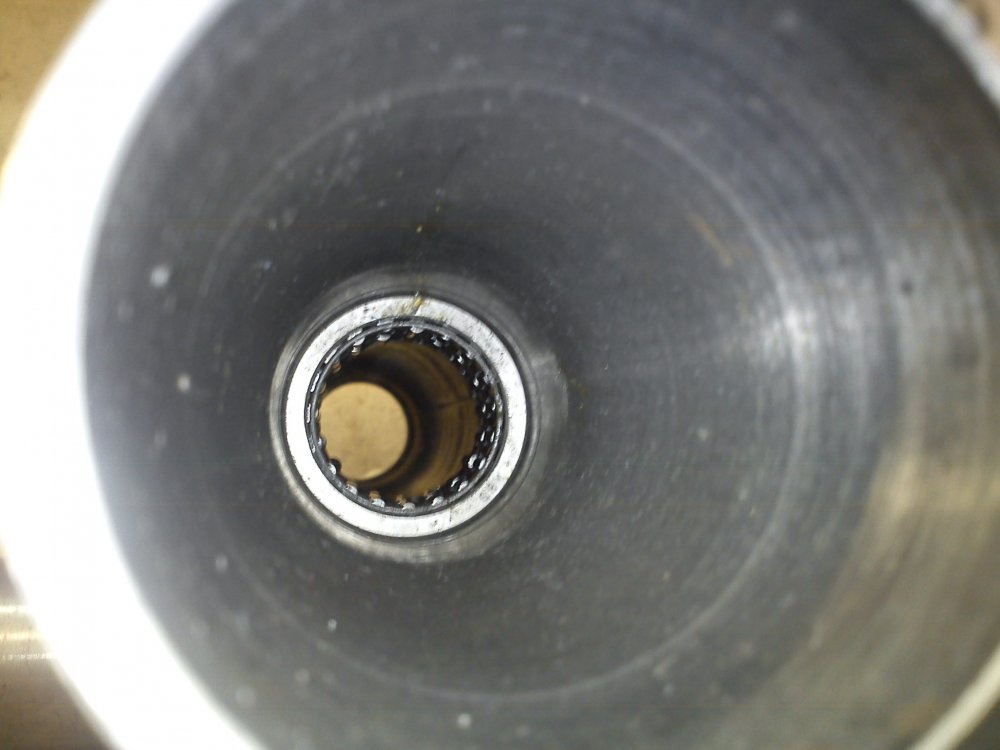

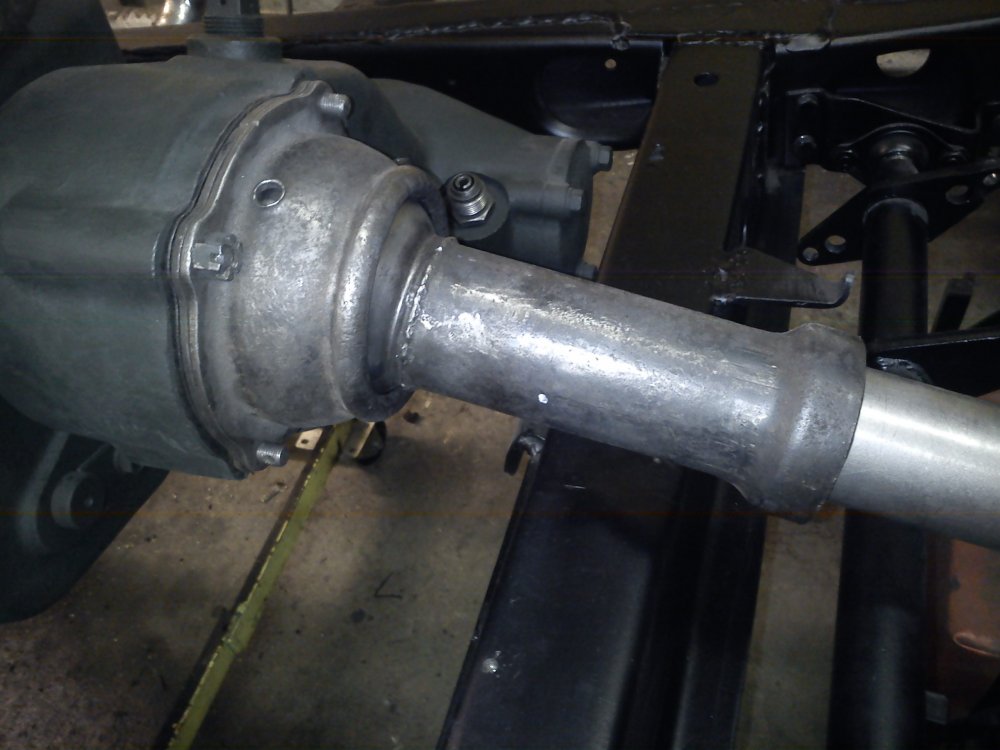

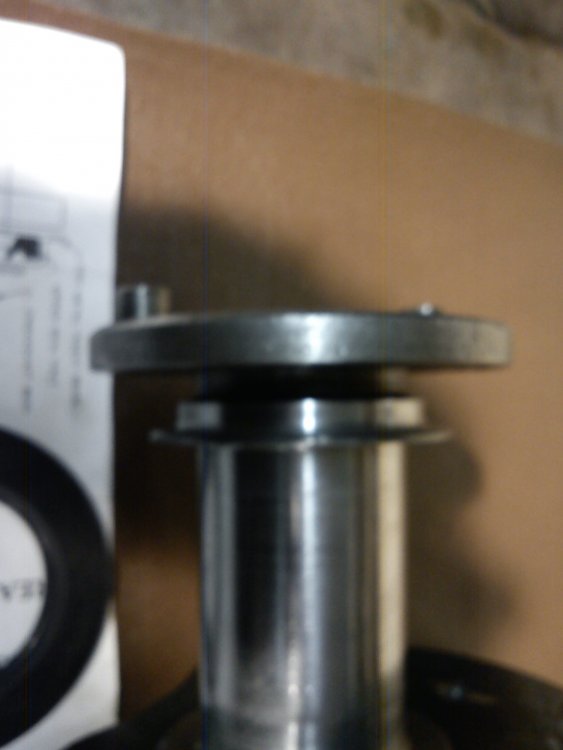

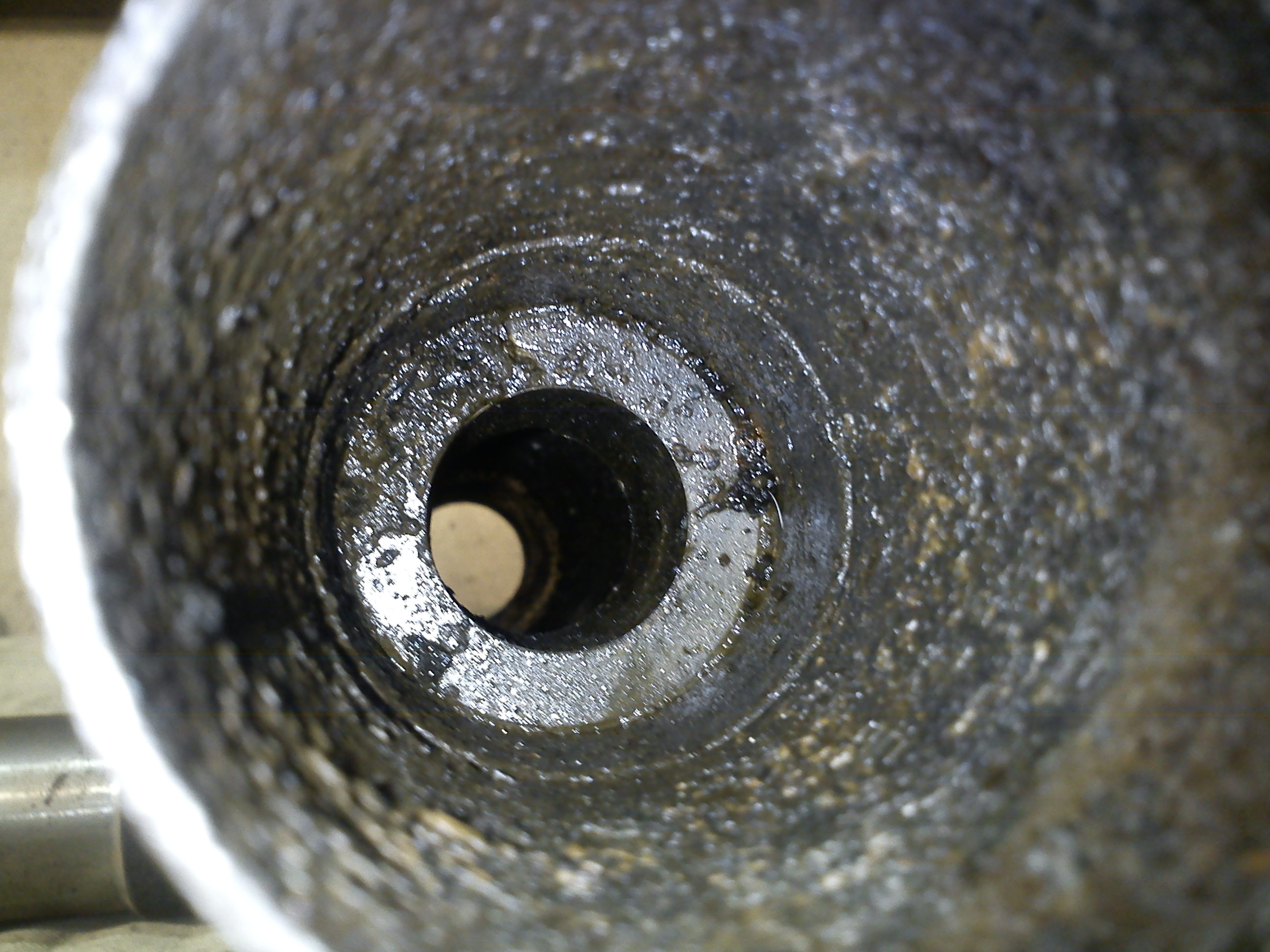

Вот фото ...трубка уже  приварена  к основной части кардан трубы ,подшипник на месте ,сальник еще не поставлен ....он вставляется со стороны моста

длинной оправкой .Далее,.... всё это сделано было под единственный кардан который у меня на тот момент (короткий ) .потом попадается кардан длинный и  простая примерка показывает что с ним крестовине будет житься лучше ..А так как кардан труба у меня была уже готова ,мне пришлось при изготовление удлинённой шлицевой части   отталкиваться  от тех размеров для подшипника и сальника где они уже были  установлены в трубе . Хотя конструктивно правильней было бы установить  подшипник  как можно ближе к шлицевой части .Вопрос почему карданы отличались в длине ,для меня самого загадка .








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

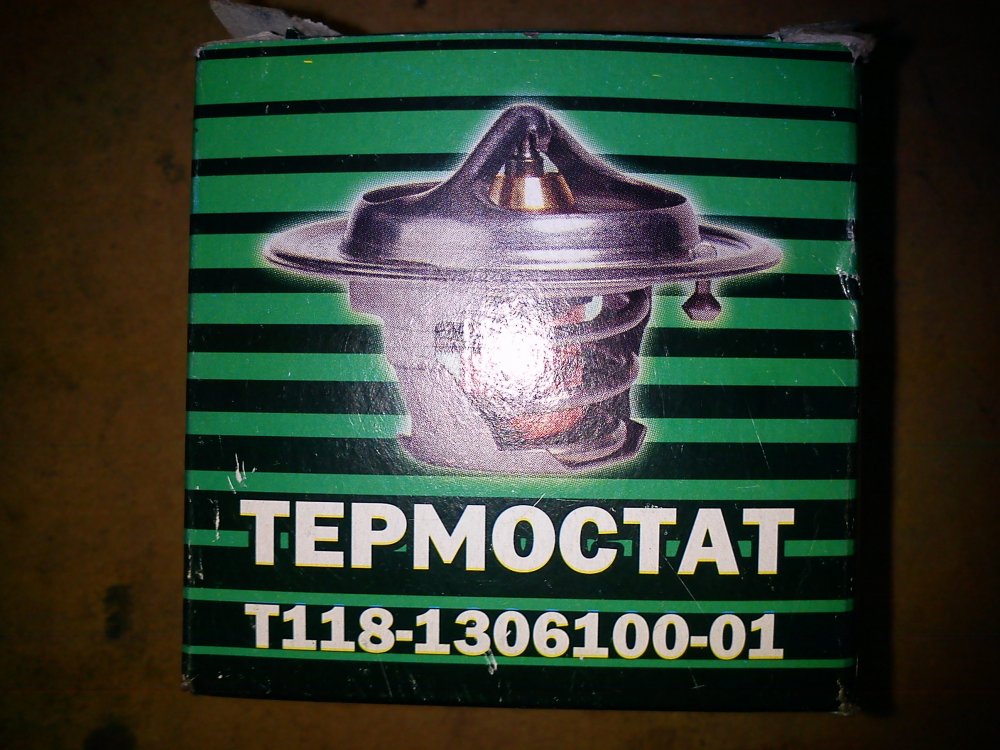

Тема публикации модернизаций которые себя оправдали продолжается ....отдельно  отмечу термостат

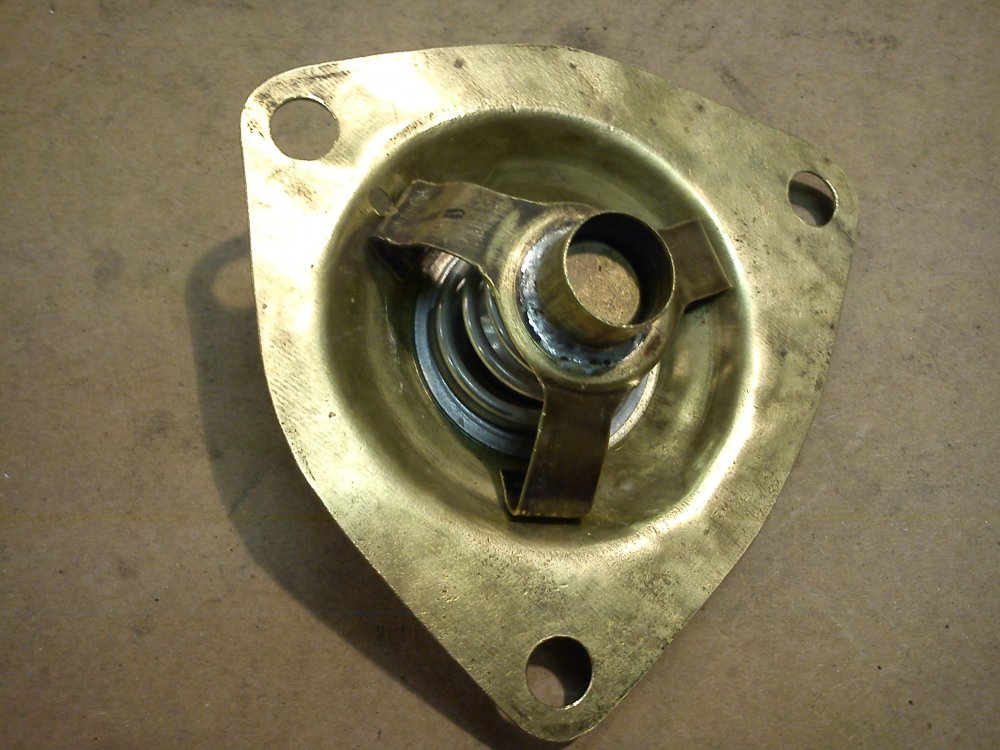

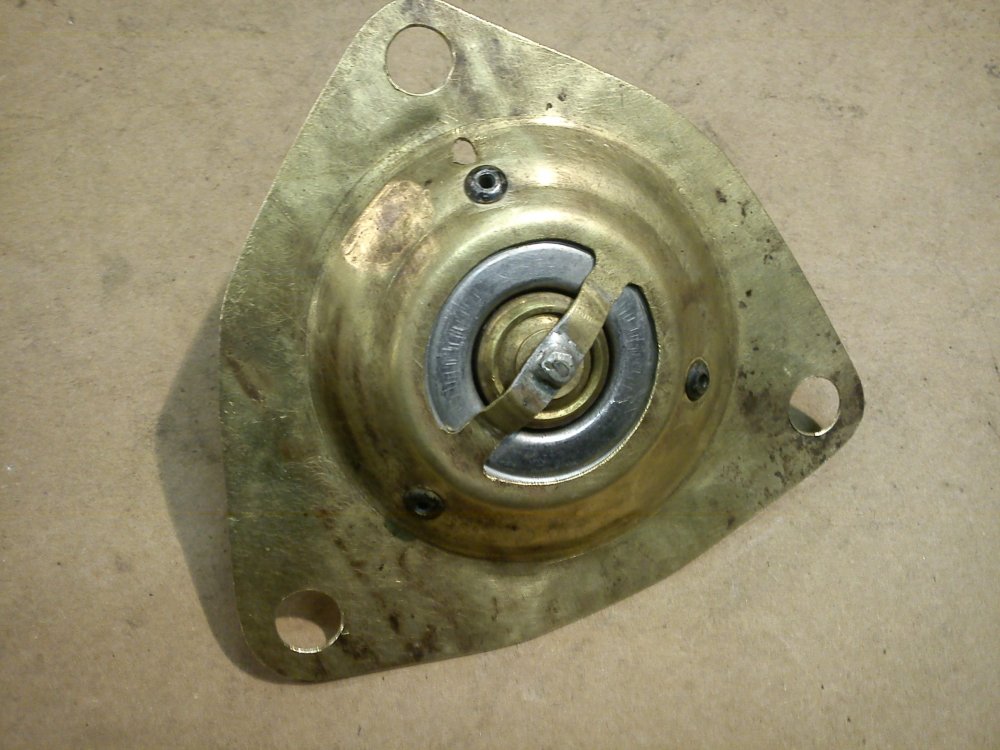

Переделка внешне не заметна ,термостат вставляется между помпой и головкой . В эксплуатации  одни плюсы от пользования ...мотор быстро прогревается    нагревает коллектор   , и держится в одном температурном режиме, работая  ровно без провалов .









Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

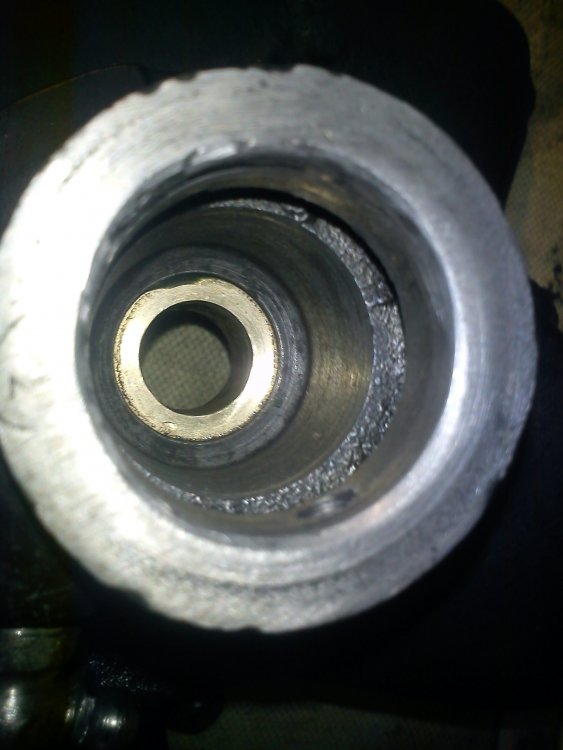

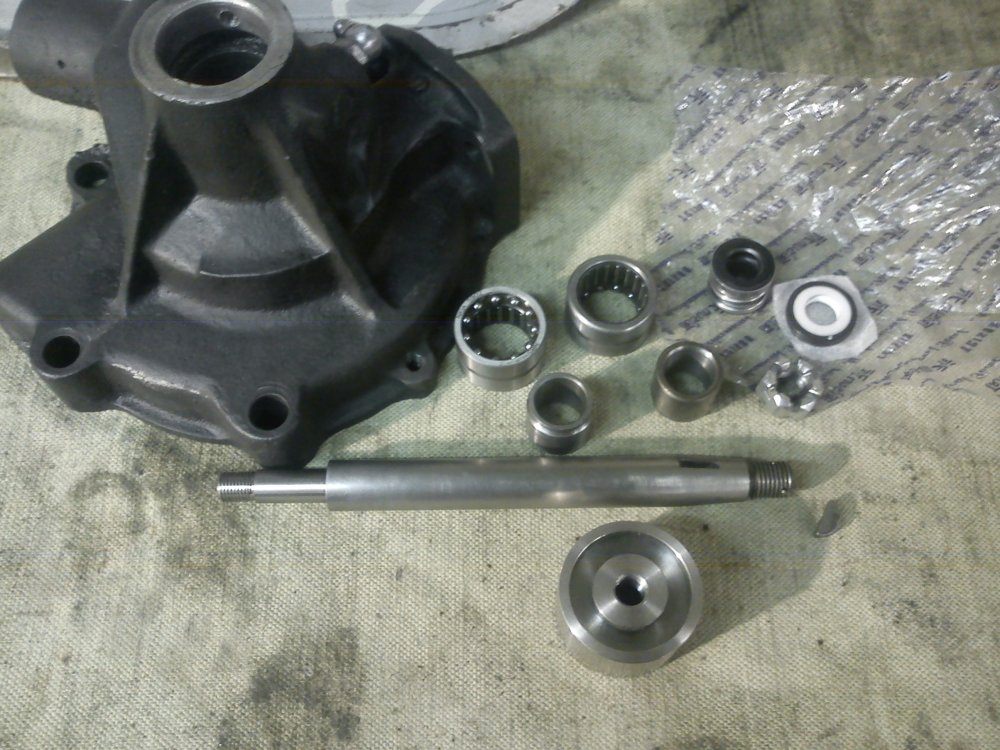

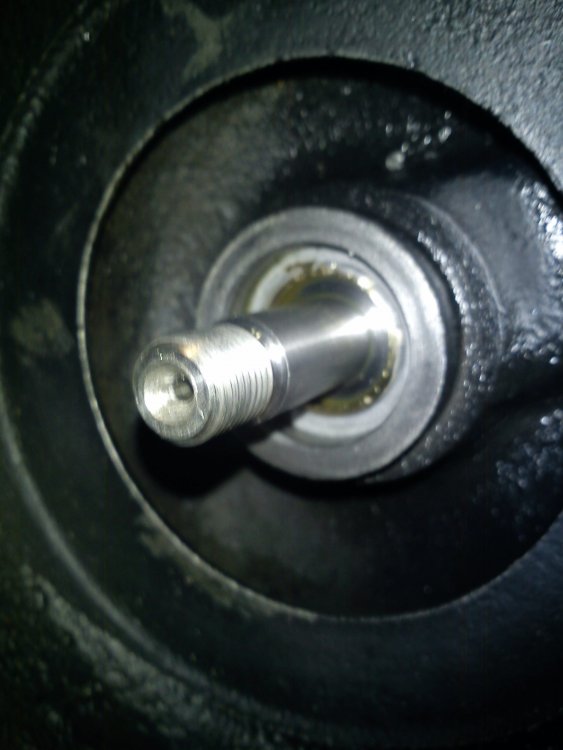

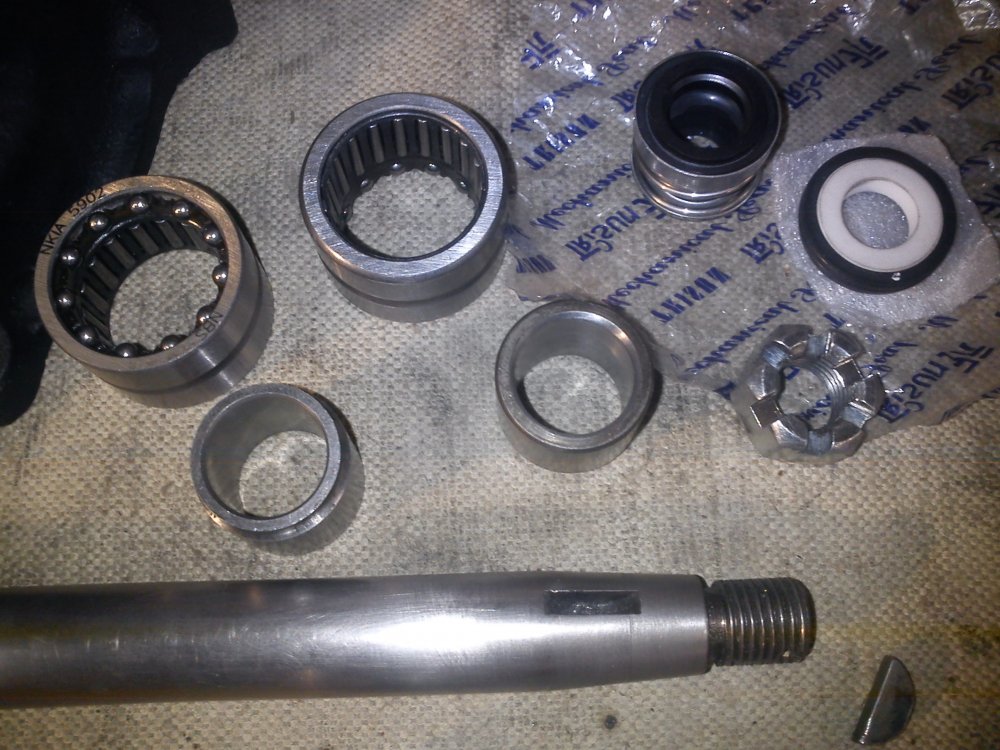

Переделка помпы не повлекла её расточки ,  два подшипника радиальный  и радиально упорный подобраны на скользящую посадку и при сборке поставлены на клей ,

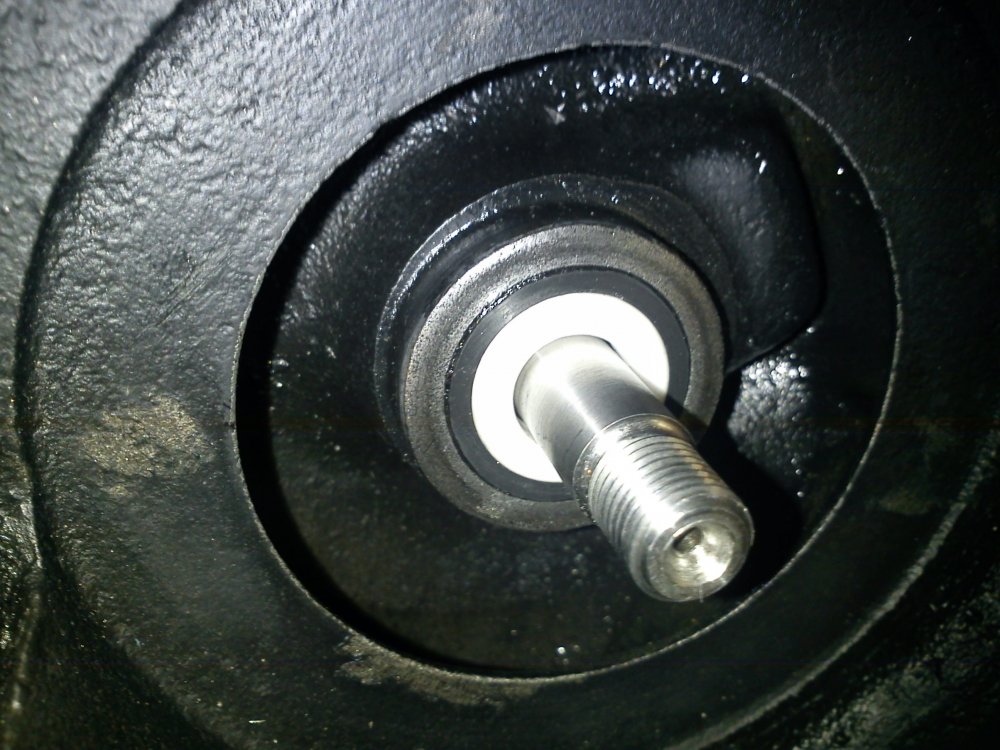

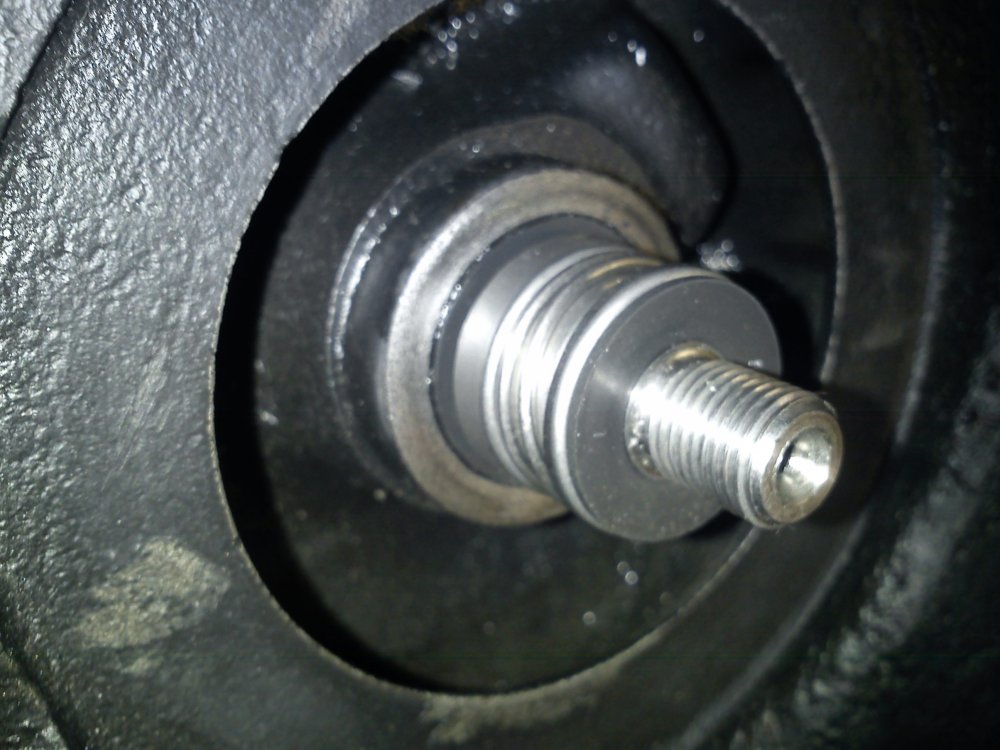

вал   американский из нержавейки  проточен под новое уплотнение с керамической вставкой ,часть оригинальной бронзовой втулки так-же используется ,она служит упором для керамического уплотнения .

5a5a502b97e30_DSC00664(2).thumb.JPG.abe767ea21607a7682c79bb43a488b8a.JPG5a5a503d6c44c_DSC00665(2).thumb.JPG.d6ae39baf65435283890f4bce24bf640.JPG5a5a5059e8256_DSC00666(2).thumb.JPG.bf28eead185d7cc6ab08d8f650cc4eed.JPG5a5a50809f8d5_DSC00674(2).thumb.JPG.e6f6248fb1cfe4c435b8e8f04c82b69b.JPG5a5a5097188f3_DSC00675(2).thumb.JPG.02c14b96db44f112eb39d7ad01373e49.JPGDSC00677.thumb.JPG.6109010d36437bb5c7eec74a08e9cb6b.JPG5a5a50e06b21c_DSC00680(2).thumb.JPG.bb0817191f96ea64c7da5bf2a18dab33.JPG

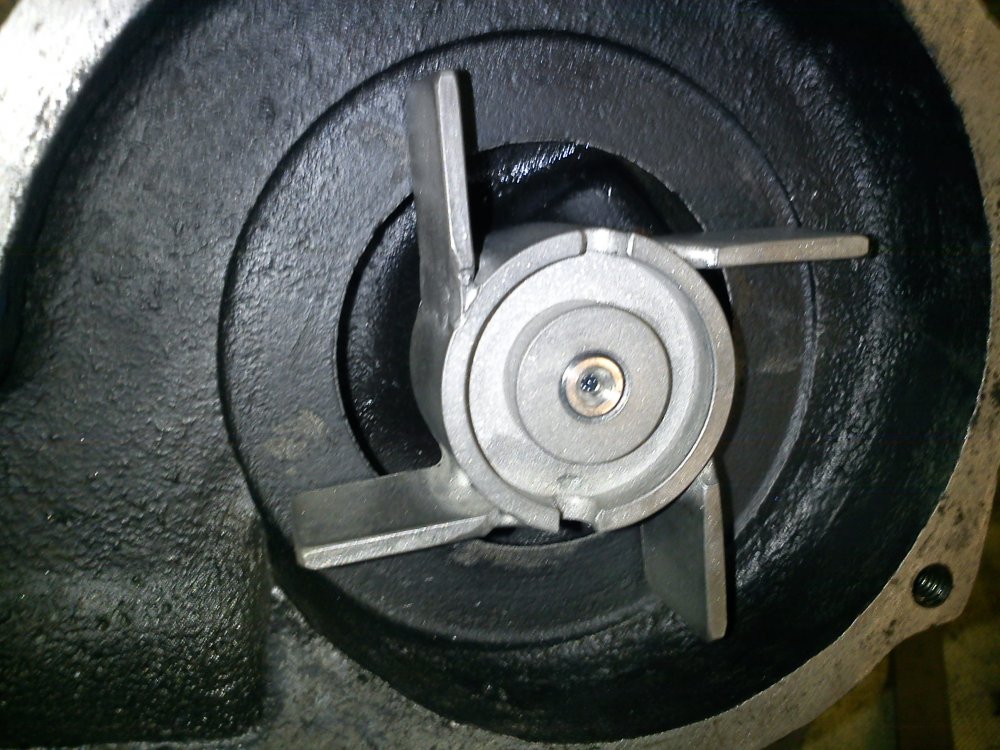

Производительность  увеличена двумя дополнительными лопатками  на крыльчатке ,материал нерж. В системе использую тосол , в комбинации с термостатом конструкция получилась ...сделал и забыл про проблемы перегрева -недогрева ,и подтёков ,добавлю что помпа заправлена   один раз трансмисионным  маслом и в кадр не попал сальник  со стороны  наружной крыльчатки .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

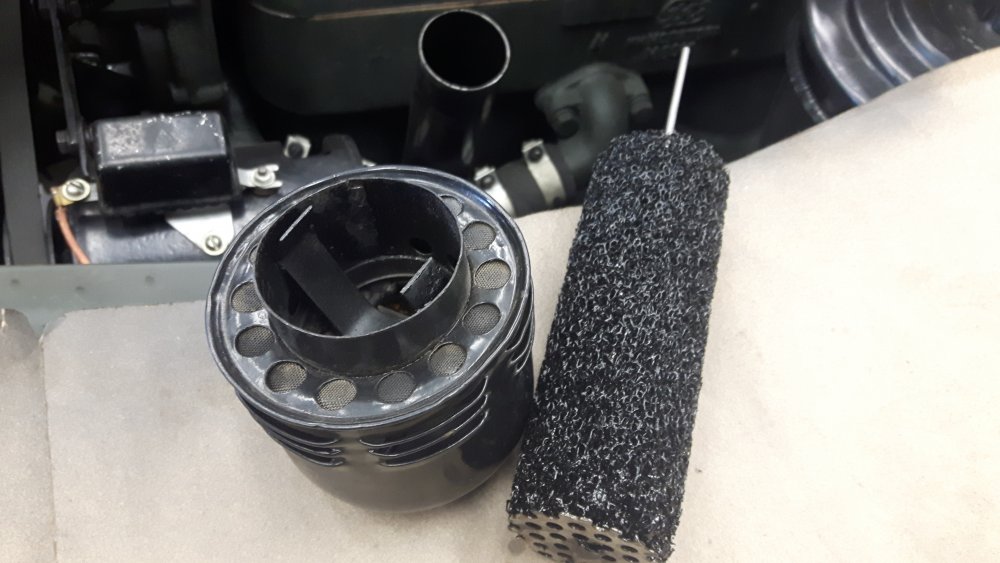

В активе модернизаций есть вот такое дополнение к оригинальной сетке  сапуне , пыж сделан из фильтрующего элемента воздушного фильтра грузовика ....,эффективней защищает мотор на пыльной дороге и не пропускает масляный туман на верх . ,тот -же самый элемент поставлен в боковую крышку 20170417_134226.thumb.jpg.8a00405c8c1dfc7ab0776b6cc655601f.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Диск от   УАЗа  позволяет более плавно  без рывков трогаться с места  . и не заморачиваться с переклёпыванием оригинального  ....DSC00297.thumb.JPG.8ca98bcf206680079ce533c12fadcf81.JPG

для установки надо проточить маховик  поскольку шайба с пружинами на УАЗовском имеет больший диаметр .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Интересно - задумался вот про трубу сапуна. Там же вроде лабиринтик из жести вварен. Как же туда пыж вошел?

А в боковую крышку - мысль очень хорошая. Удобно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

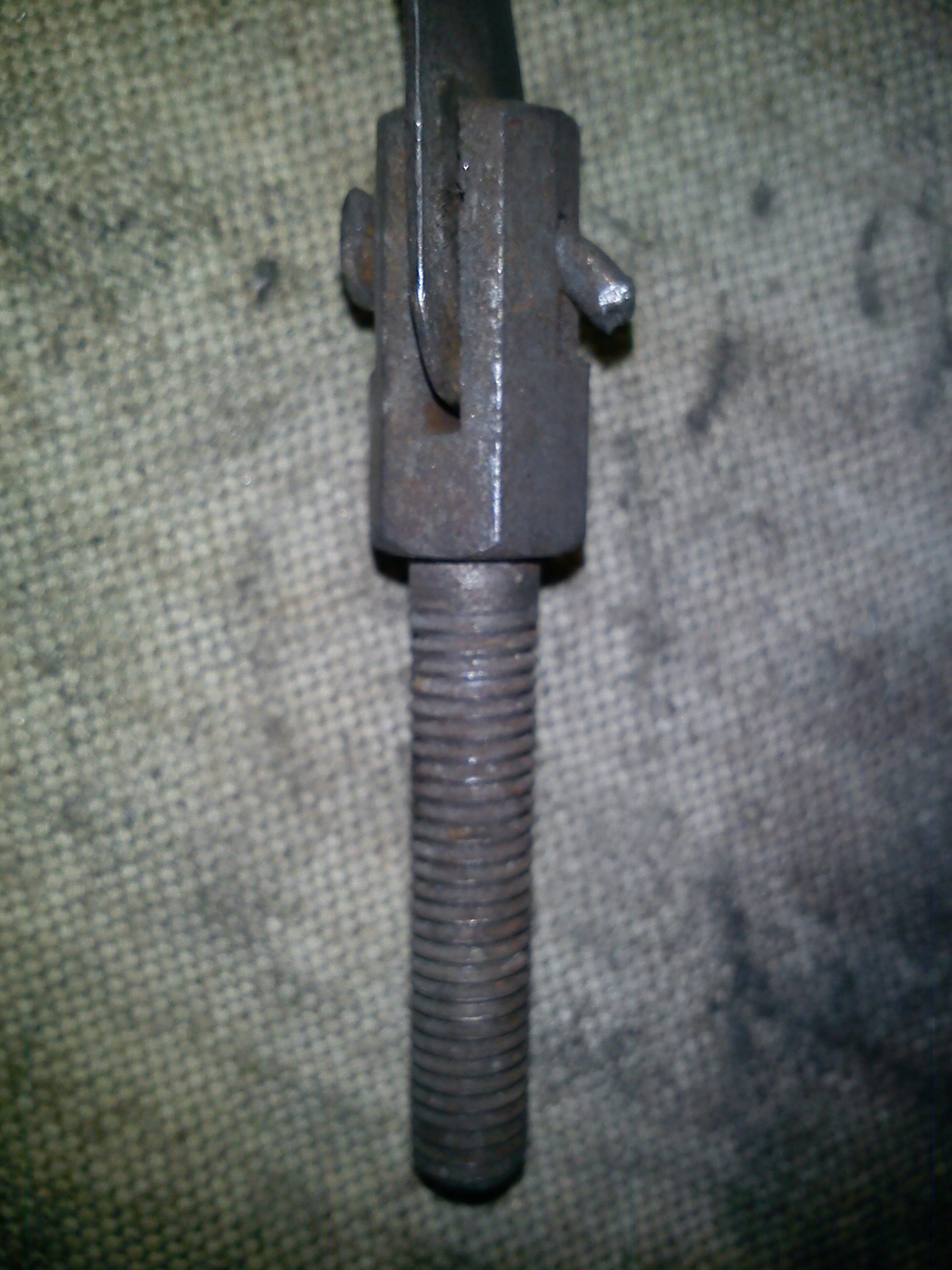

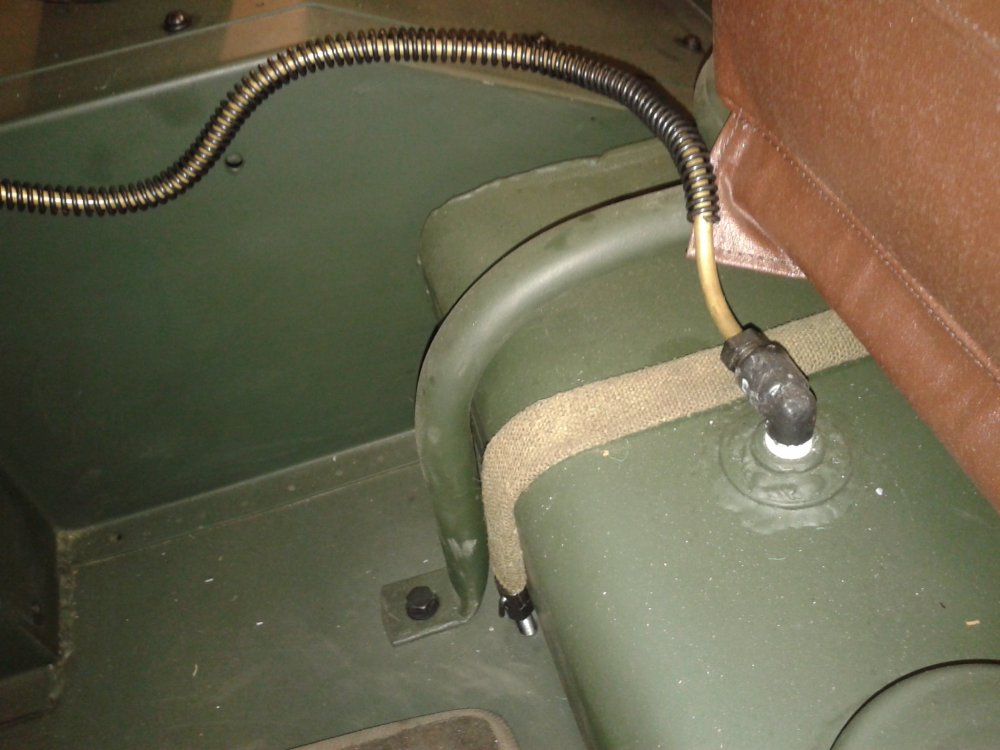

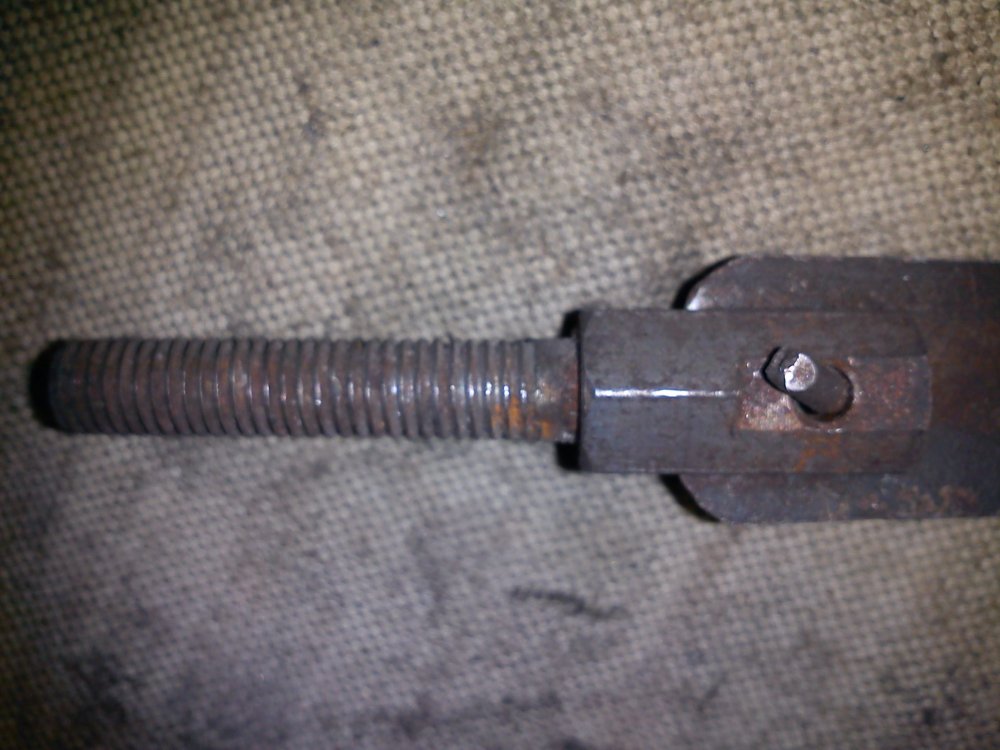

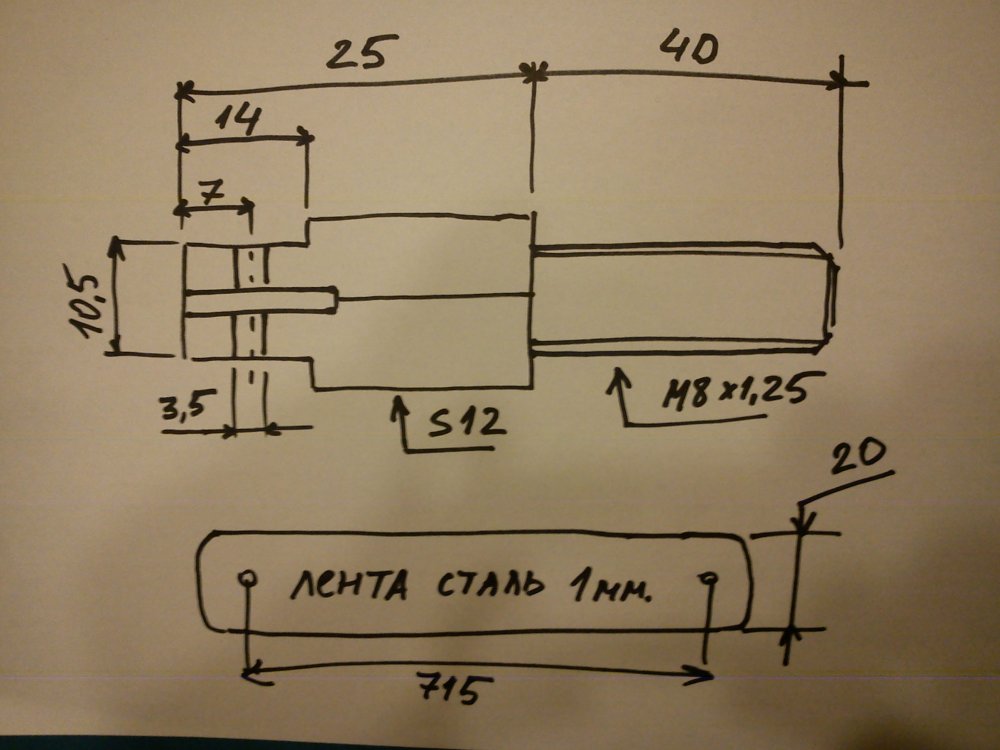

Были вопросы от комрадов как  у меня сделано крепление доп. бензобака и по   эл. проводке  ......лучше всего ответить фотографиями

подтверждения что это 100% заводской у меня нет ,но он единственный из мной найденных .что сделан не коряво и достаточно аккуратно .

DSC00700.thumb.JPG.5e1cbb4db6d0456e151e2a15415d0cb1.JPGDSC00701.thumb.JPG.f4507cf3a2ba60abe936cf5030fb1476.JPG5b5b77a87d6a2_DSC00702(2).thumb.JPG.ee512be69d47507e88e8d924c5e633f7.JPG

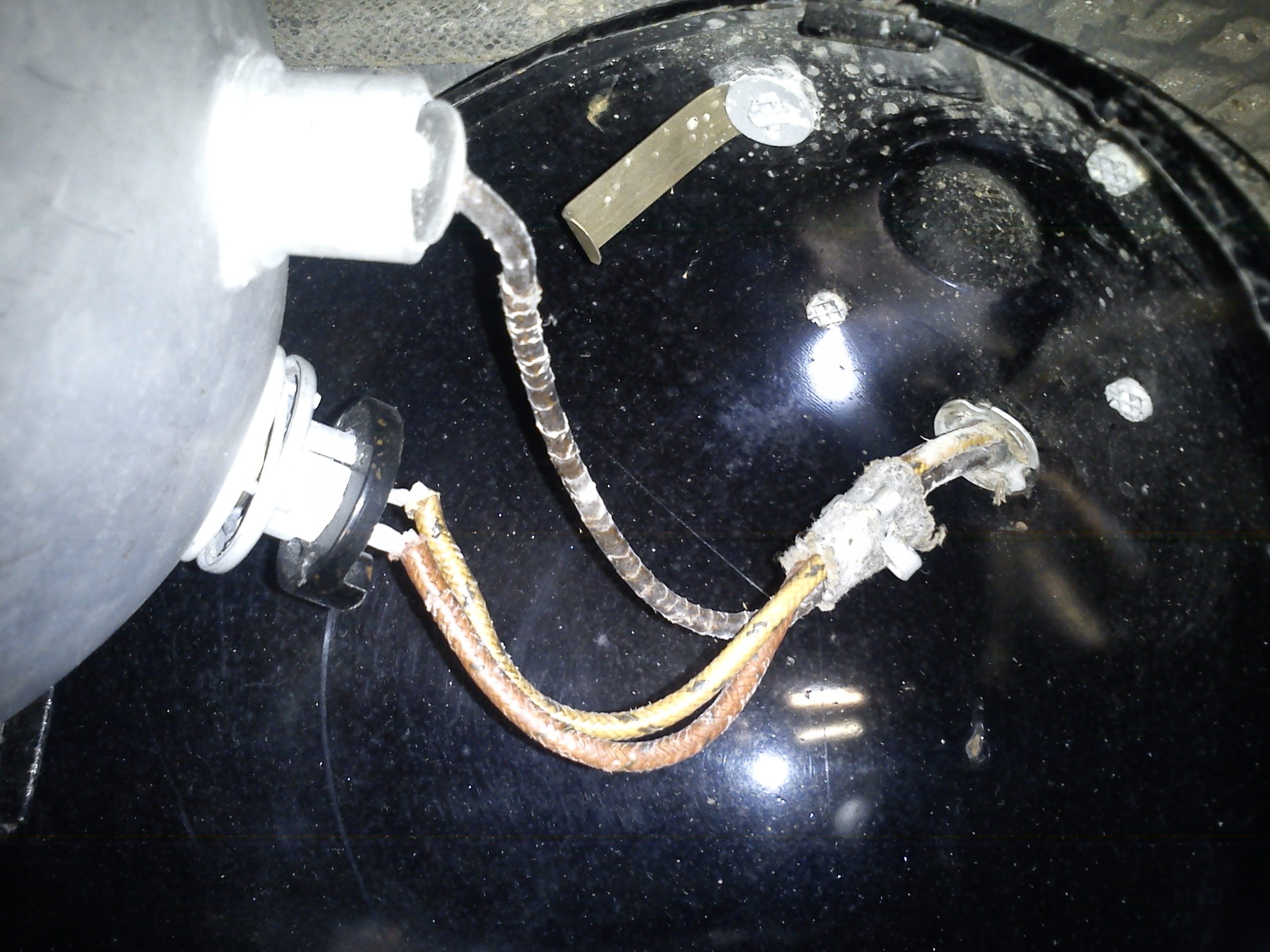

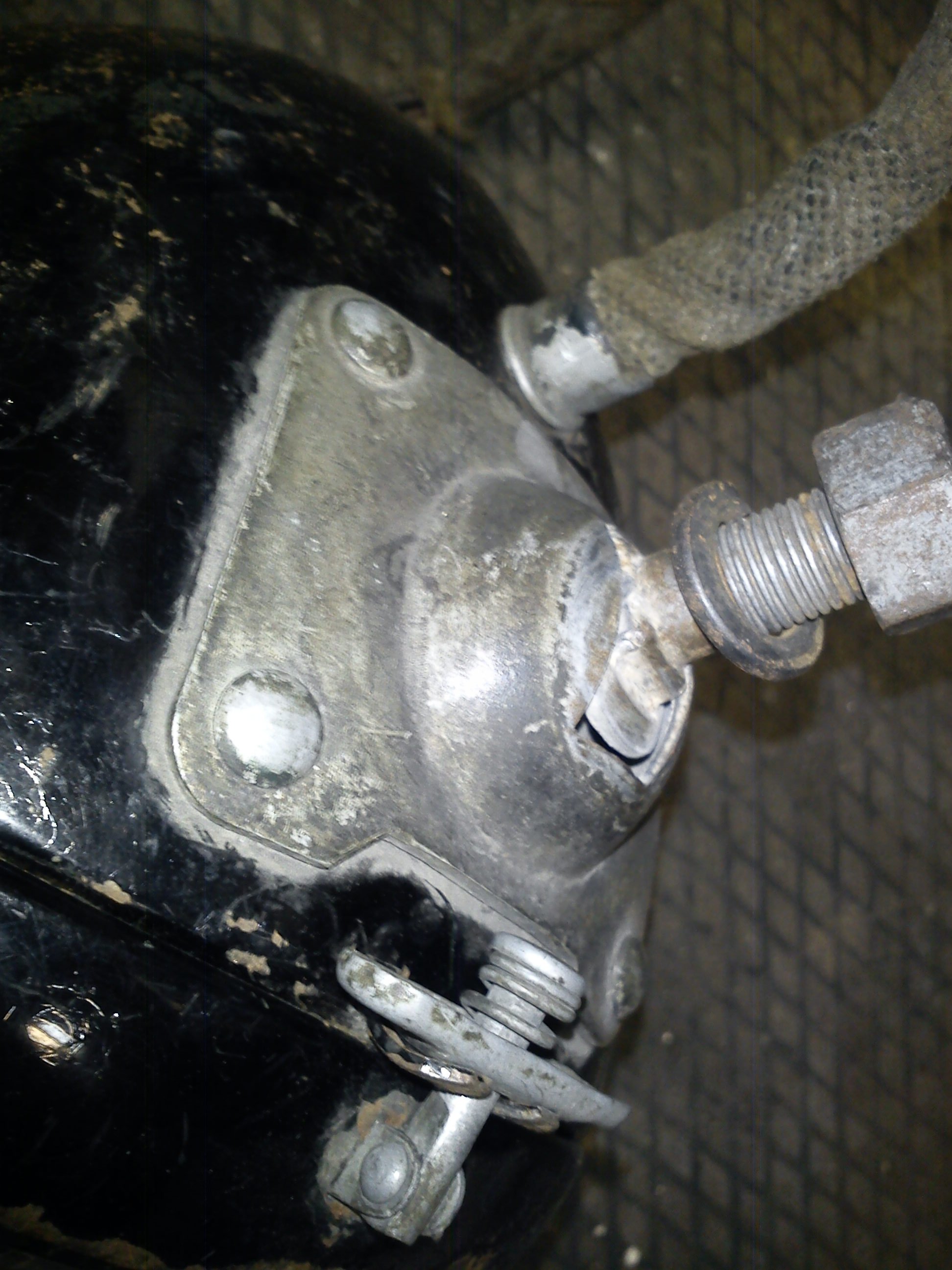

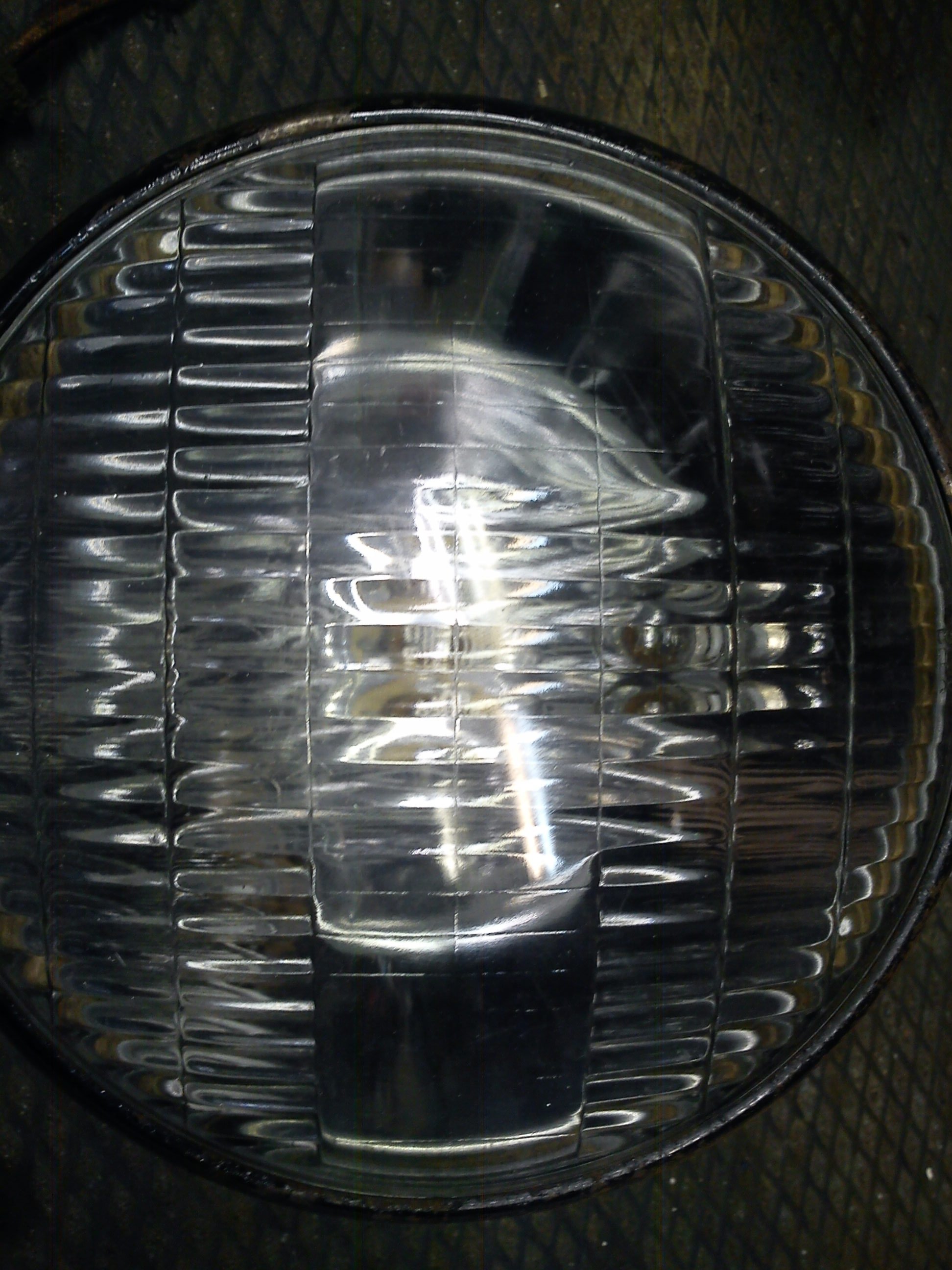

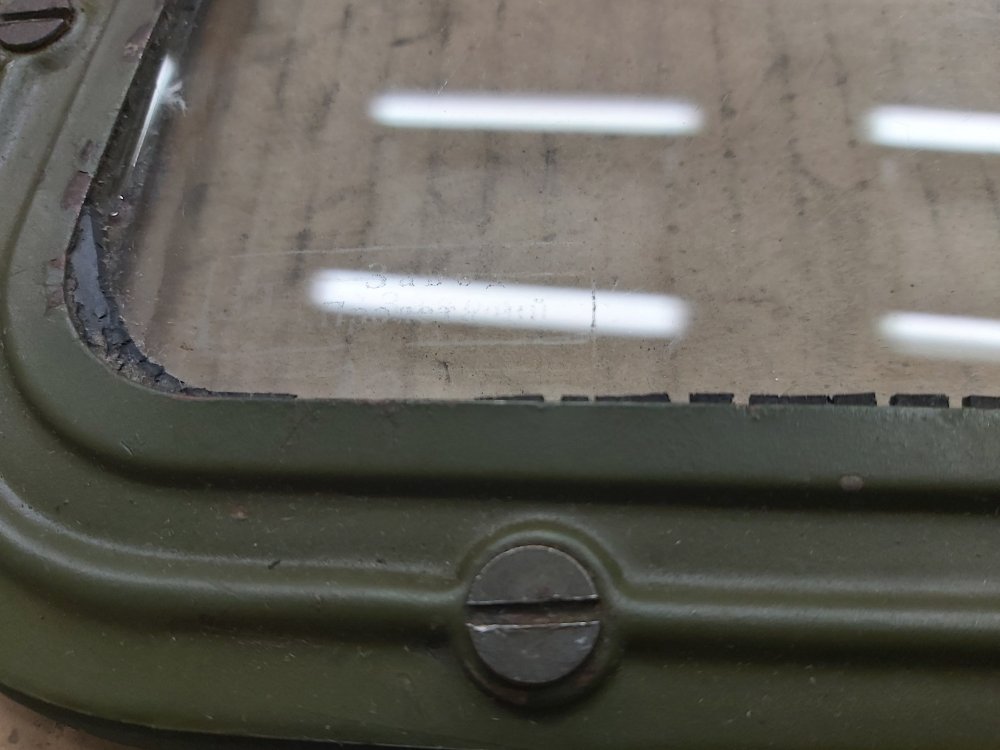

Много толкований какое стекло на фаре проводка и .т.д...фара в оригинальном сохране.

DSC01149.thumb.JPG.68fc3eebe87207cd129a6e9149a98104.JPGDSC01152.thumb.JPG.bf09b08cf719be71fa24d128fdf8ceee.JPGDSC01154.thumb.JPG.cee0b1028d8d22a6b4242e36b4fad9c9.JPGDSC01155.thumb.JPG.6514fdd53a2182820872dd2663ca8806.JPG

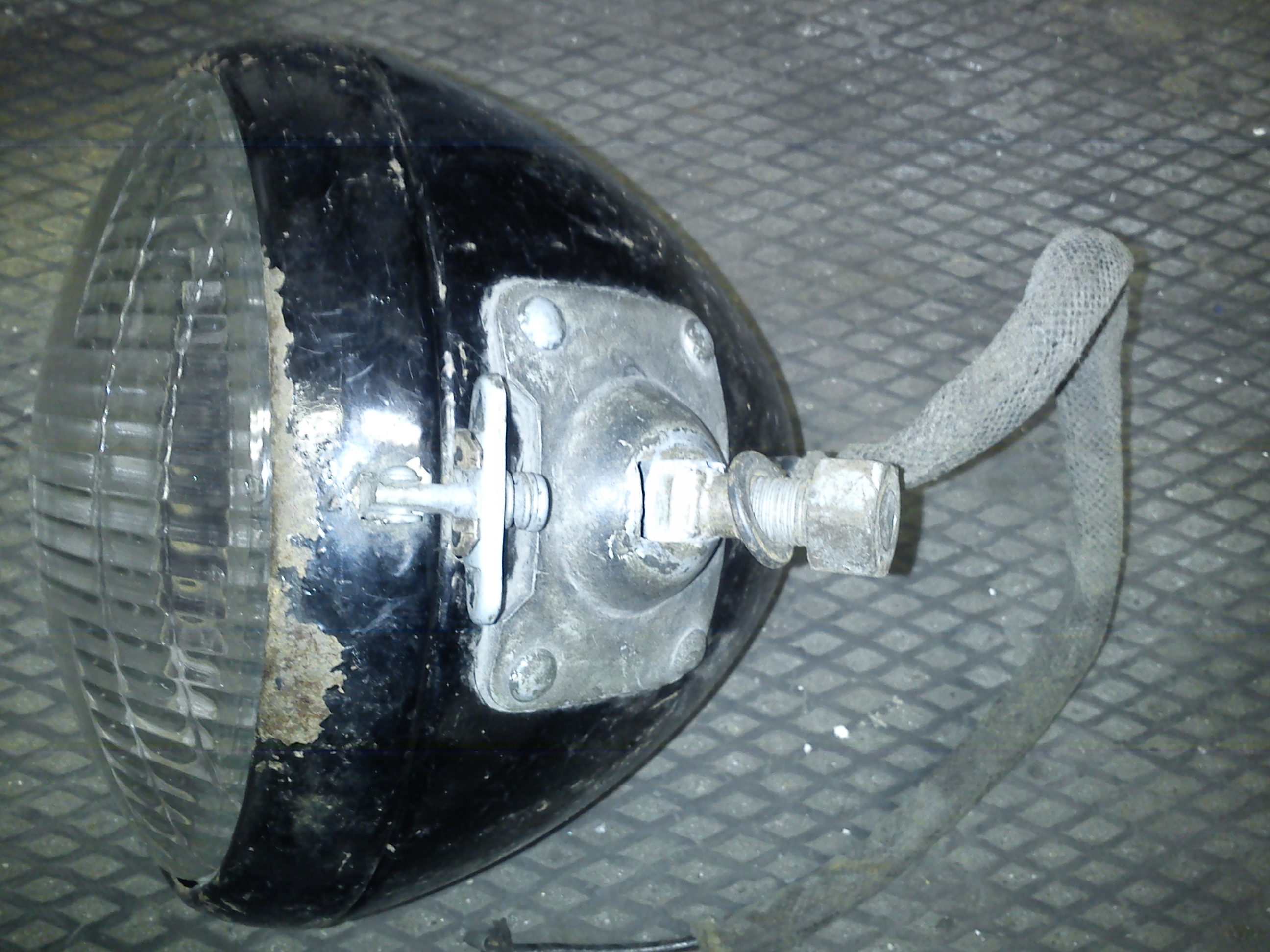

отражатель датирован 12сентебря 1950года

DSC01156.thumb.JPG.dc8bc9c3e8ebac8a21d9e351e5df768d.JPGDSC01158.thumb.JPG.421b9c19d84dc63a457413746730dbbc.JPG

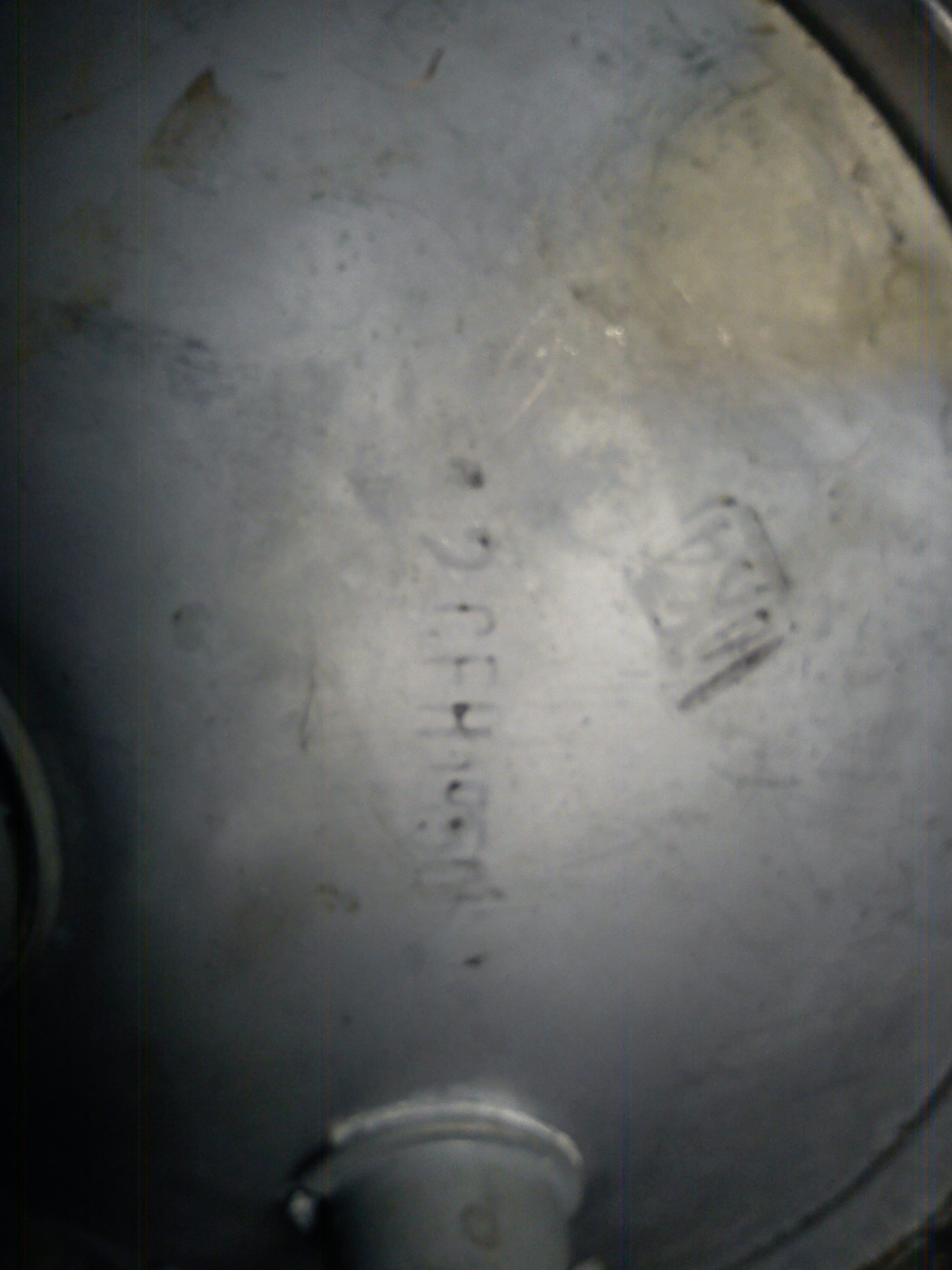

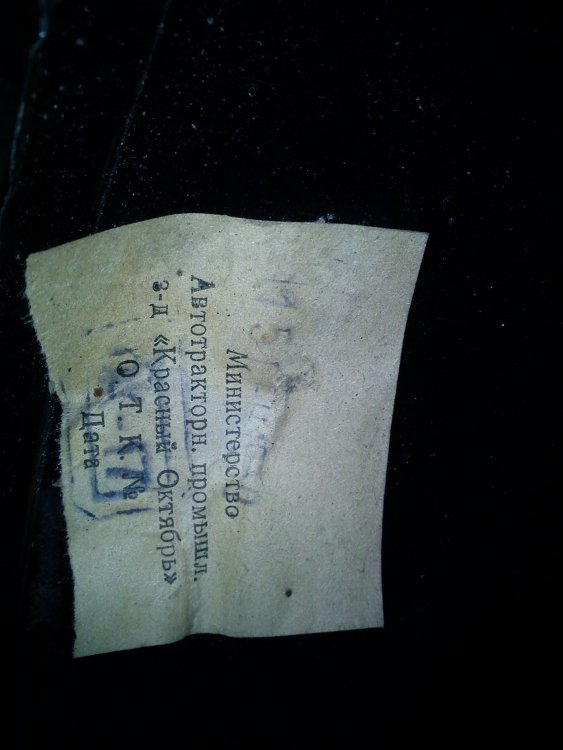

сам корпус фары 15сентебря 50г

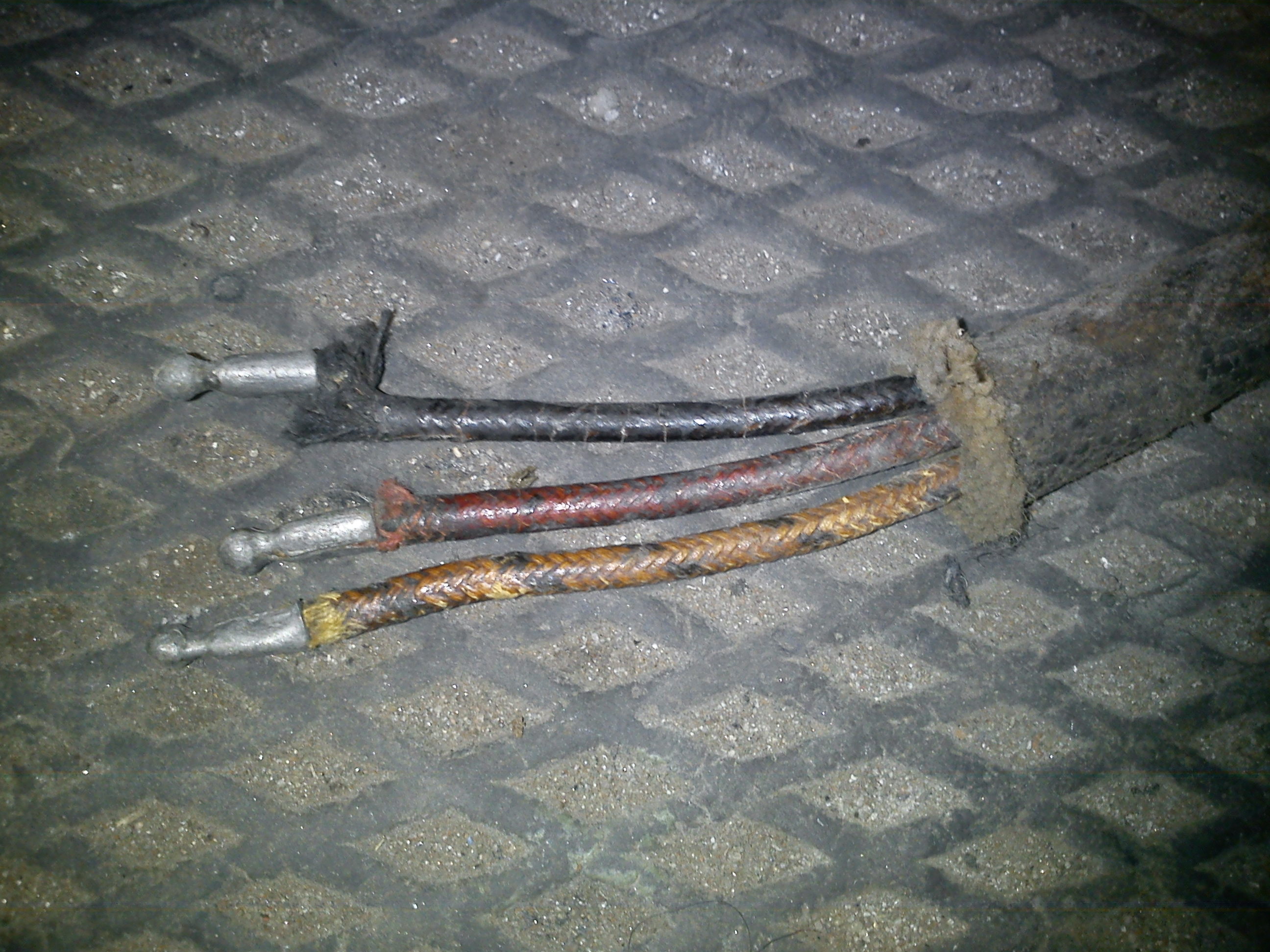

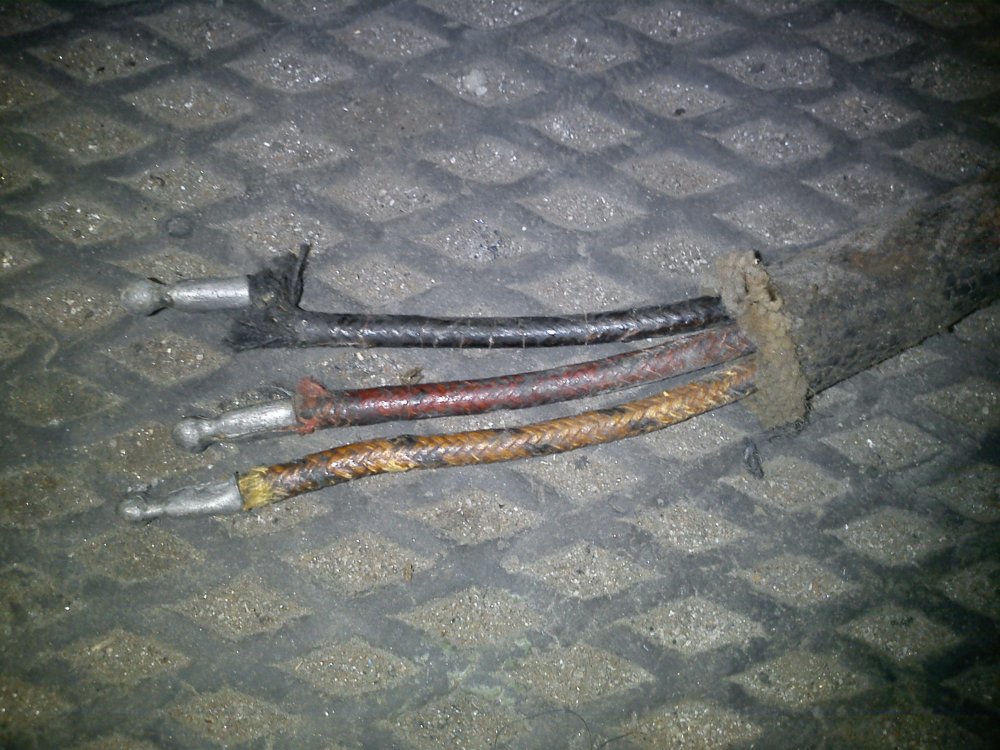

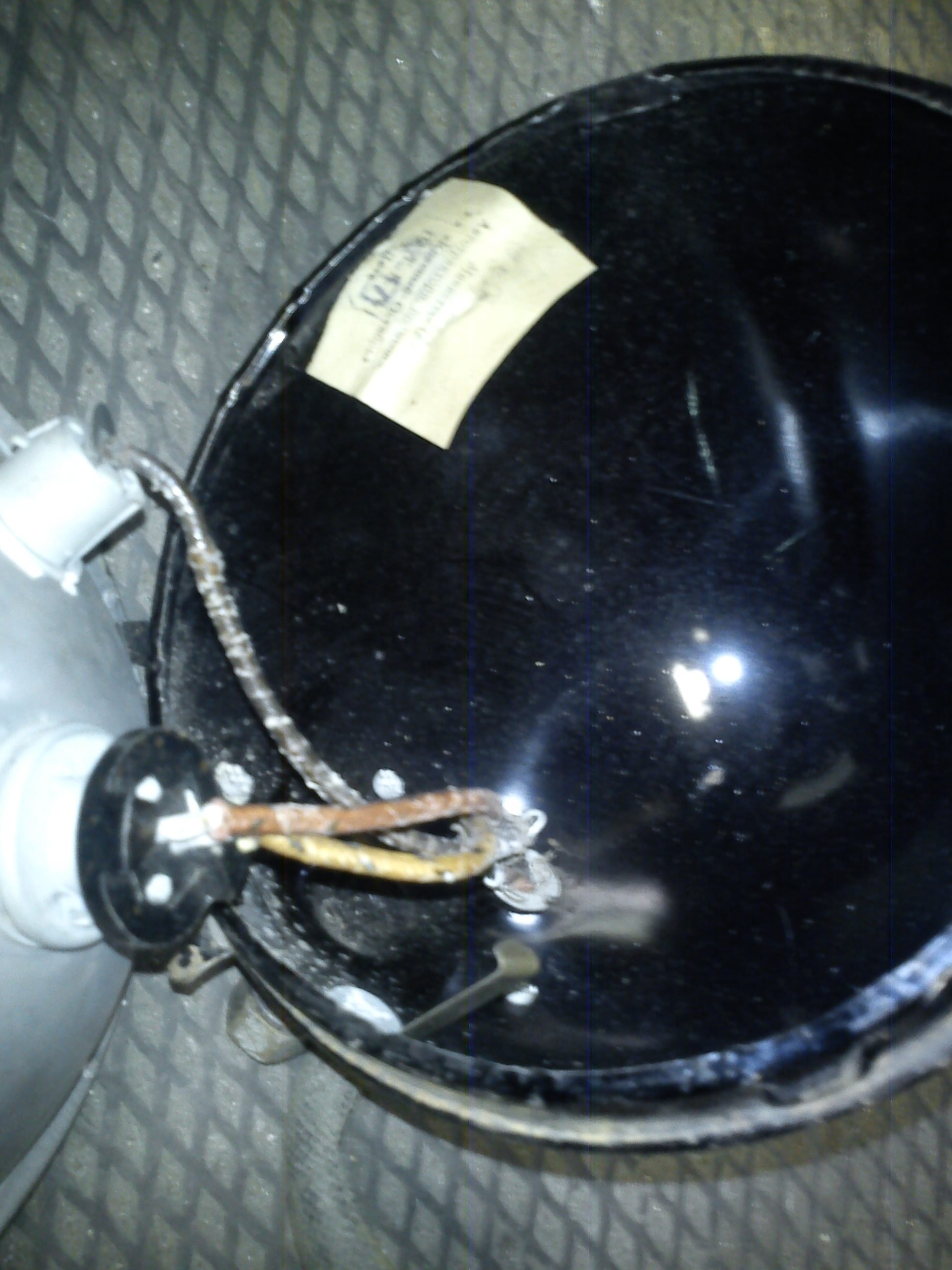

наконечники проводов    необычной формы .
