Газ-АА    187

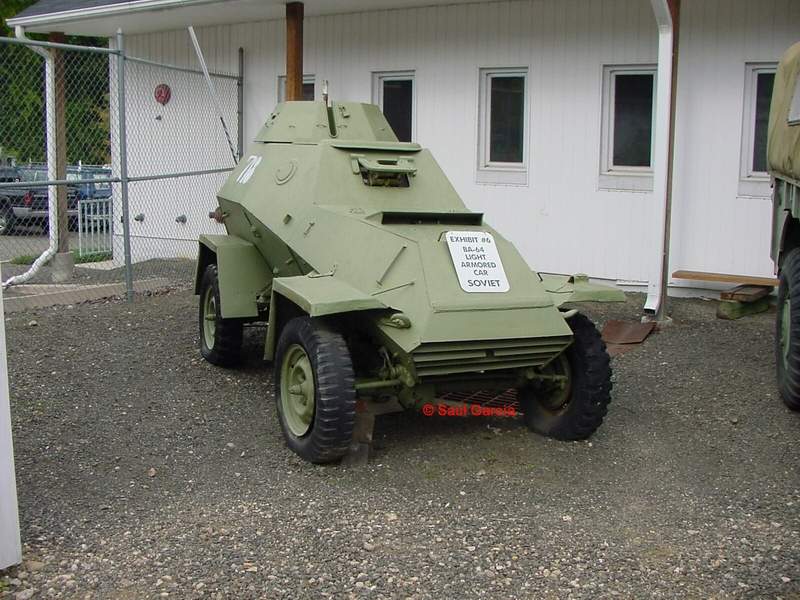

Представляю вниманию коллег фотографии экспонирующегося в наши дни в штате Коннектикут(США) бронеавтомобиля БА-67.

Обнаружил я эти фотографии в сети довольно даBa64.jpg.04179102d7c37e3f0064a15fd79fad9c.jpgвно, в период моего занятия темой Газ-АА. Считаю что этот экземпляр происходит из периода войны на корейском полуострове.


























































Изменено пользователем Газ-АА
коррекция наименования машины
  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Газ-АА    187

Конечно, что то утрачено, что то видоизменено. Однако наврядли искажений много.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Region-73    563

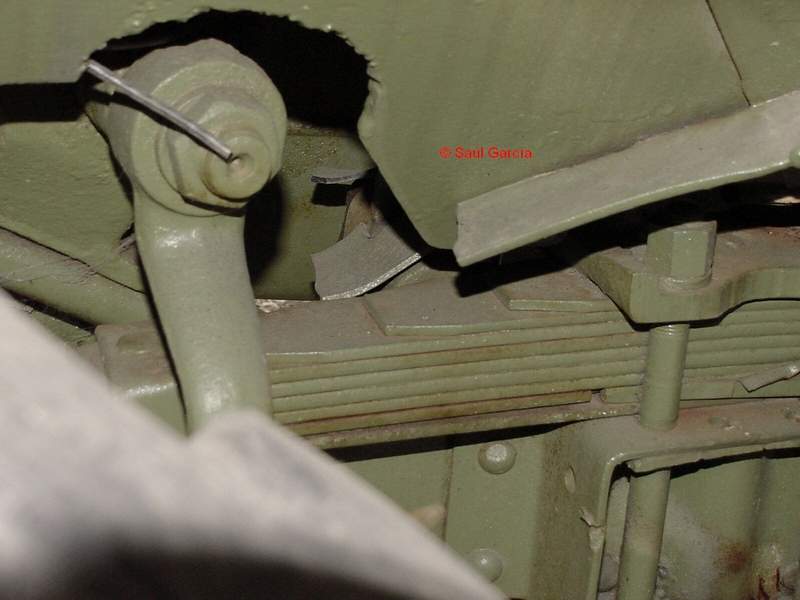

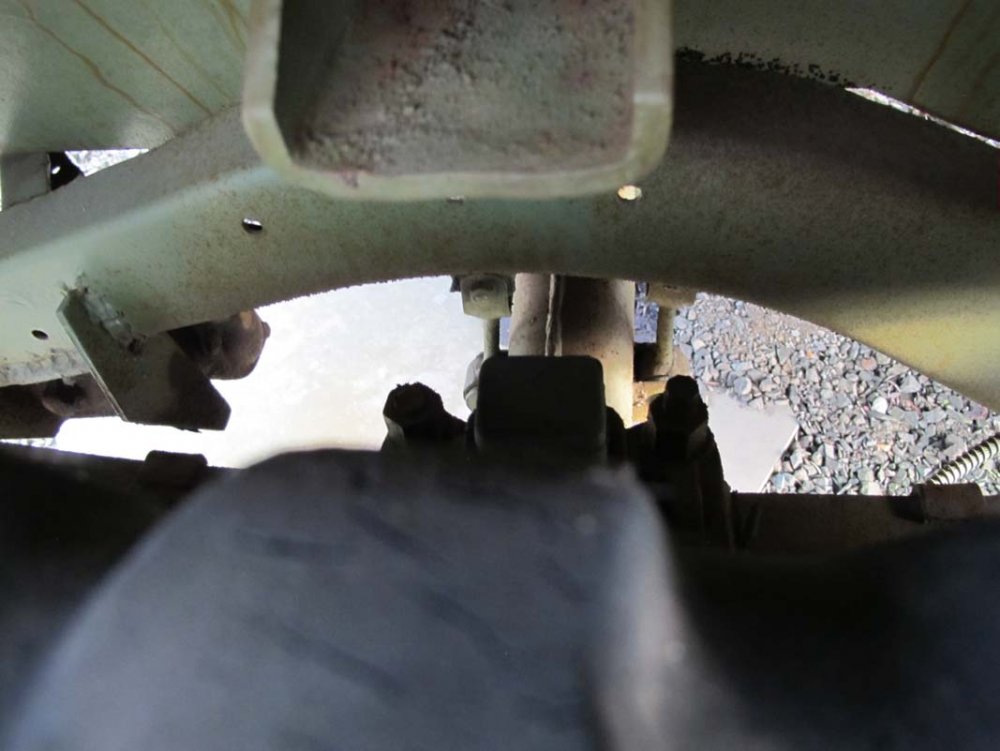

Это наиболее сохранившийся броневик, по моему мнению. Стыковку бронелистов при разработке чертежей сейчас делаем именно по этим фото. К сожалению, чертежи очень не точные. По третьему кругу уже идем. Обратил внимание на кронштейны передние задних рессор. Они отличались по годам выпуска видимо? Какой смысл опускать задний мост к раме если он и без этого под весом бронекорпуса будет сидеть на отбойниках?


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Газ-АА    187

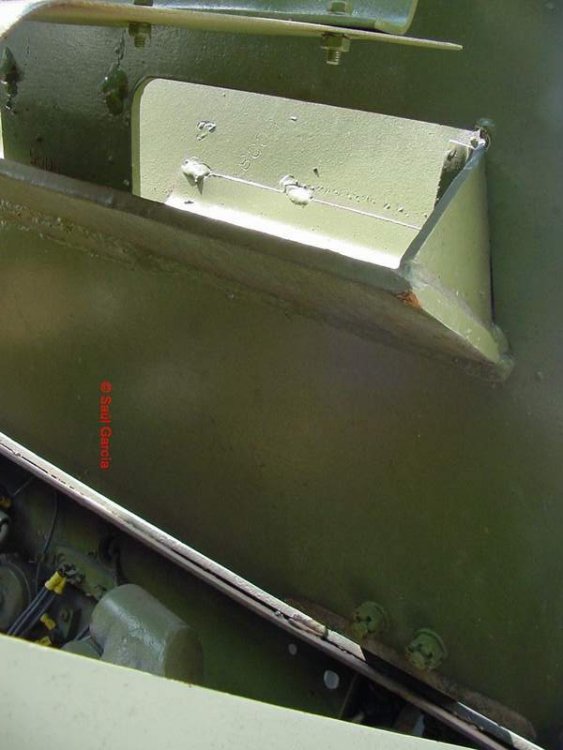

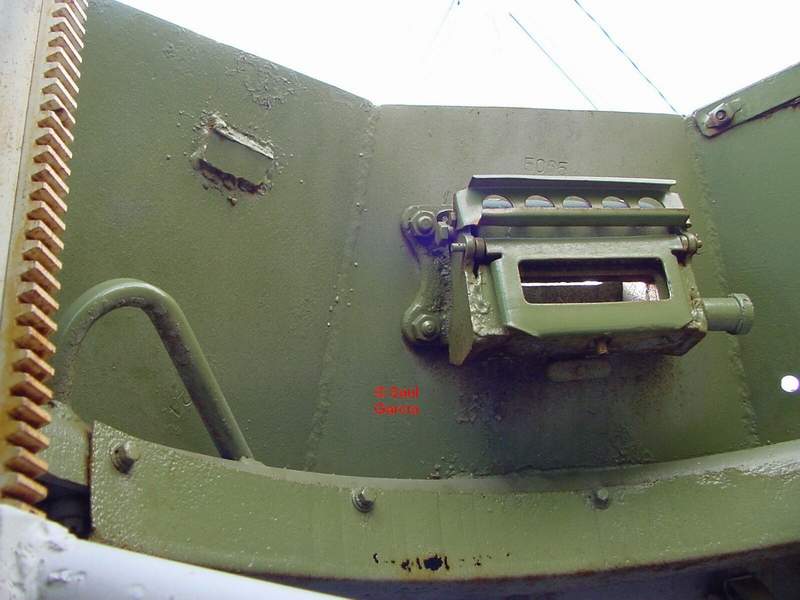

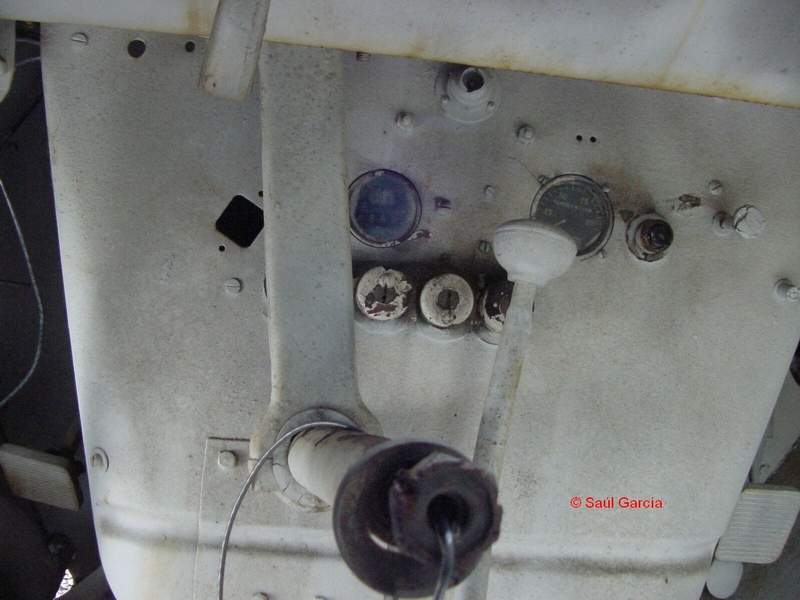

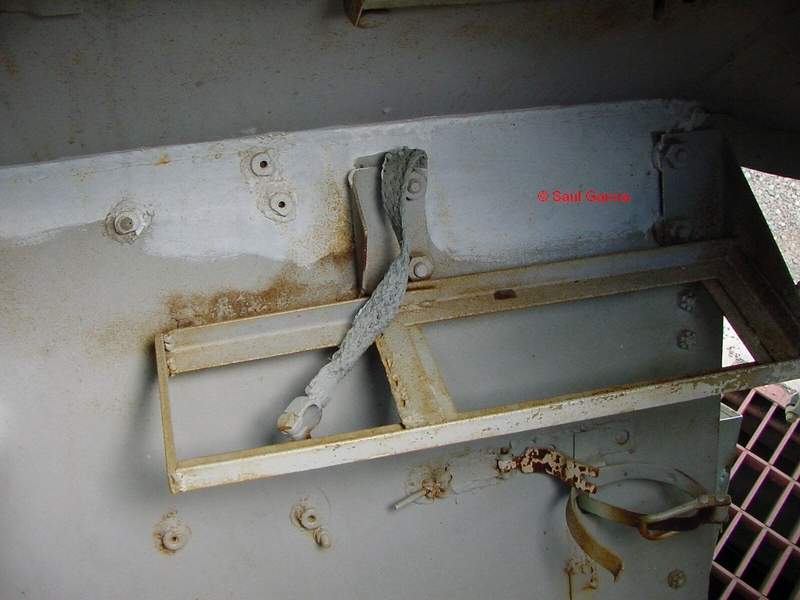

http://svsm.org/gallery/ba64_ct - тут еще 67 фотографий машины. Обратите внимание на маркировки деталей бронекорпуса крупным шрифтом.

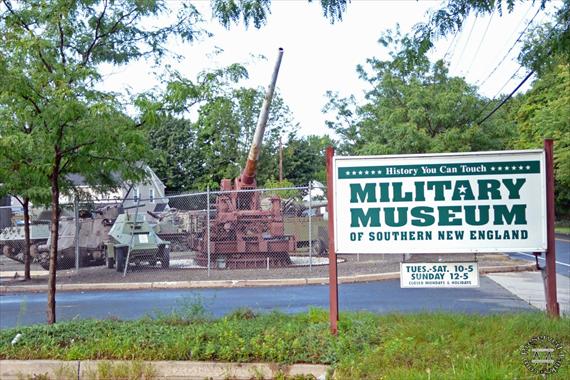

Находилась она в небольшом музее в городе Данбери штат Коннектикут

Military Museum of Southern New England, Danbury Contact
125 Park Ave,
Danbury,
CT 06810,
USA
+1 203-790-9277

но в августе этого года основатели музея приняли решение передать всю коллекцию в http://museumofamericanarmor.com/ в Нью-Йорке http://museumofamericanarmor.com/museum-american-armor-acquires-tanks-exhibits-connecticut-based-military-museum/

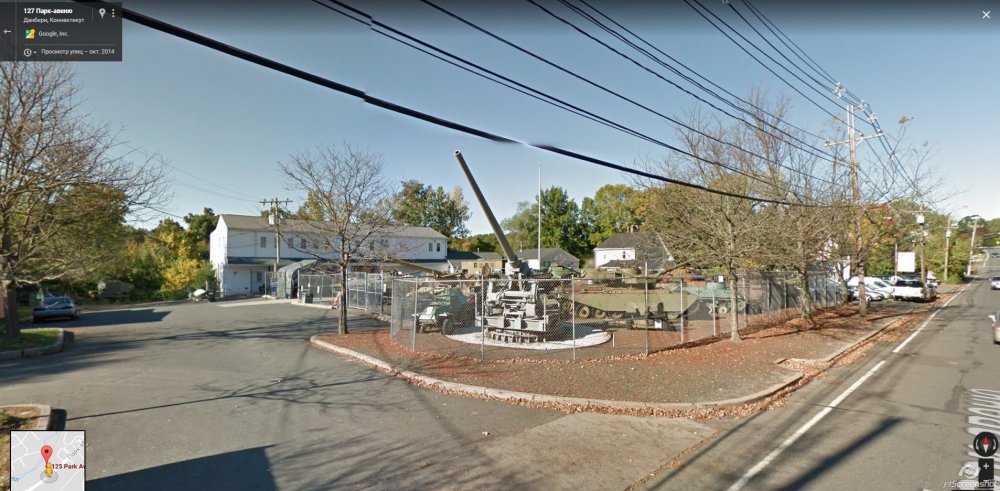

127 Парк-Авеню, Данбери, Коннектикут.jpg


Изменено пользователем Газ-АА
уточнение текущего местонахождения машины

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот он, за танком прячется, "гробик на двоих"... Добрался таки до Европы !


  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 077

Это бронеавтомобиль называется БА-64 а не 67!!! исправьте!!!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Газ-АА    187
В 03.11.2017 в 22:20, CARS сказал:

Это бронеавтомобиль называется БА-64 а не 67!!! исправьте!!!

Спасибо что обратили мое внимание.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
CARS    1 077
2 часа назад, Газ-АА сказал:

Спасибо что обратили мое внимание.



да не вопрос

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Мышь    165

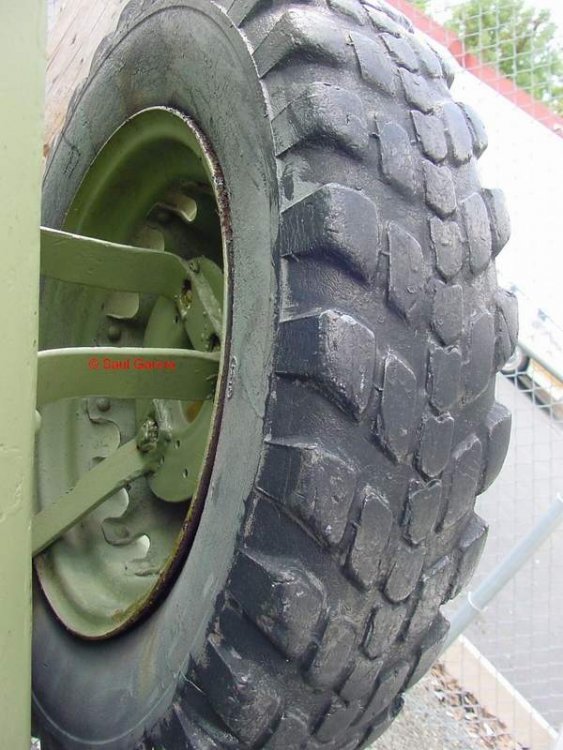

Любопытно бы маркировку на запаске посмотреть...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Восход    67

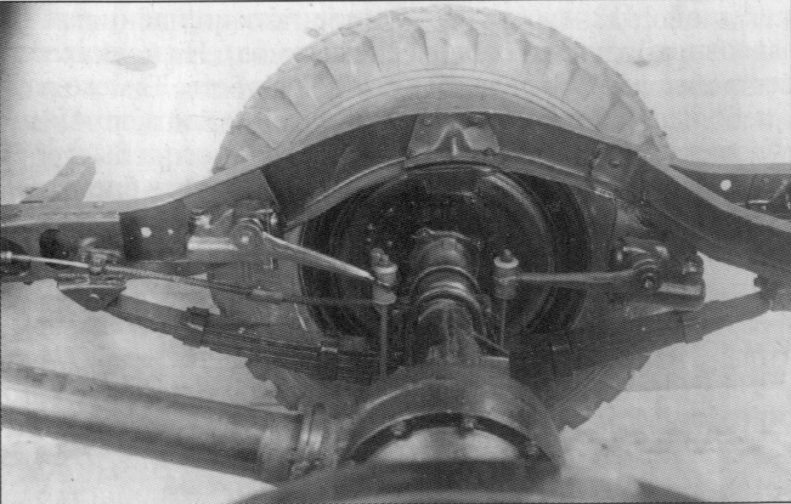

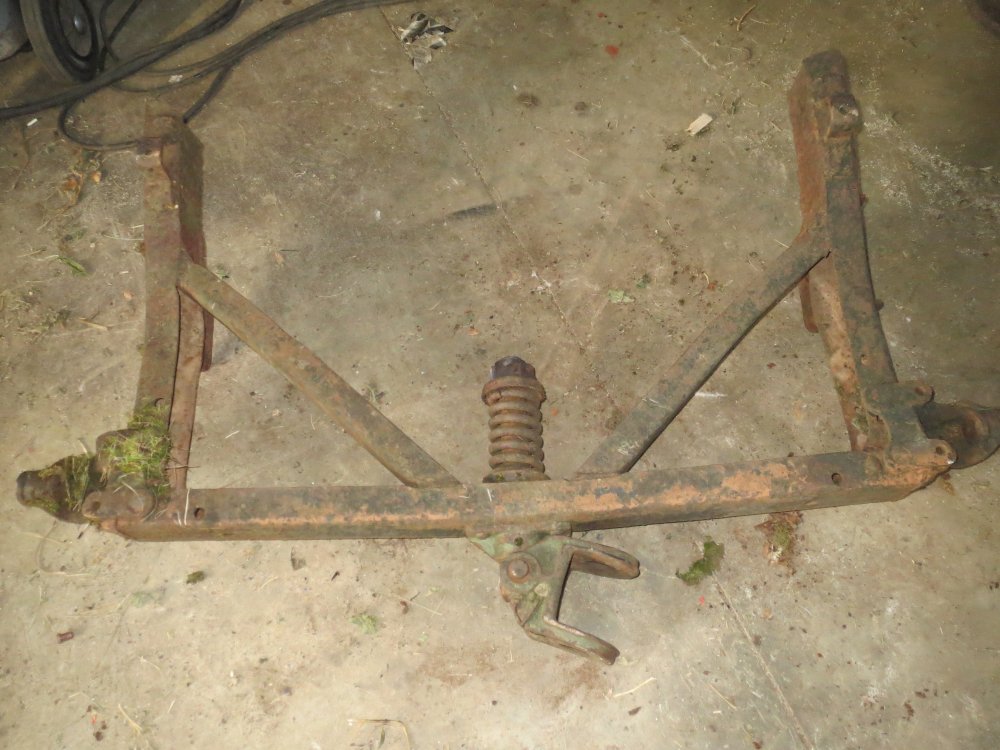

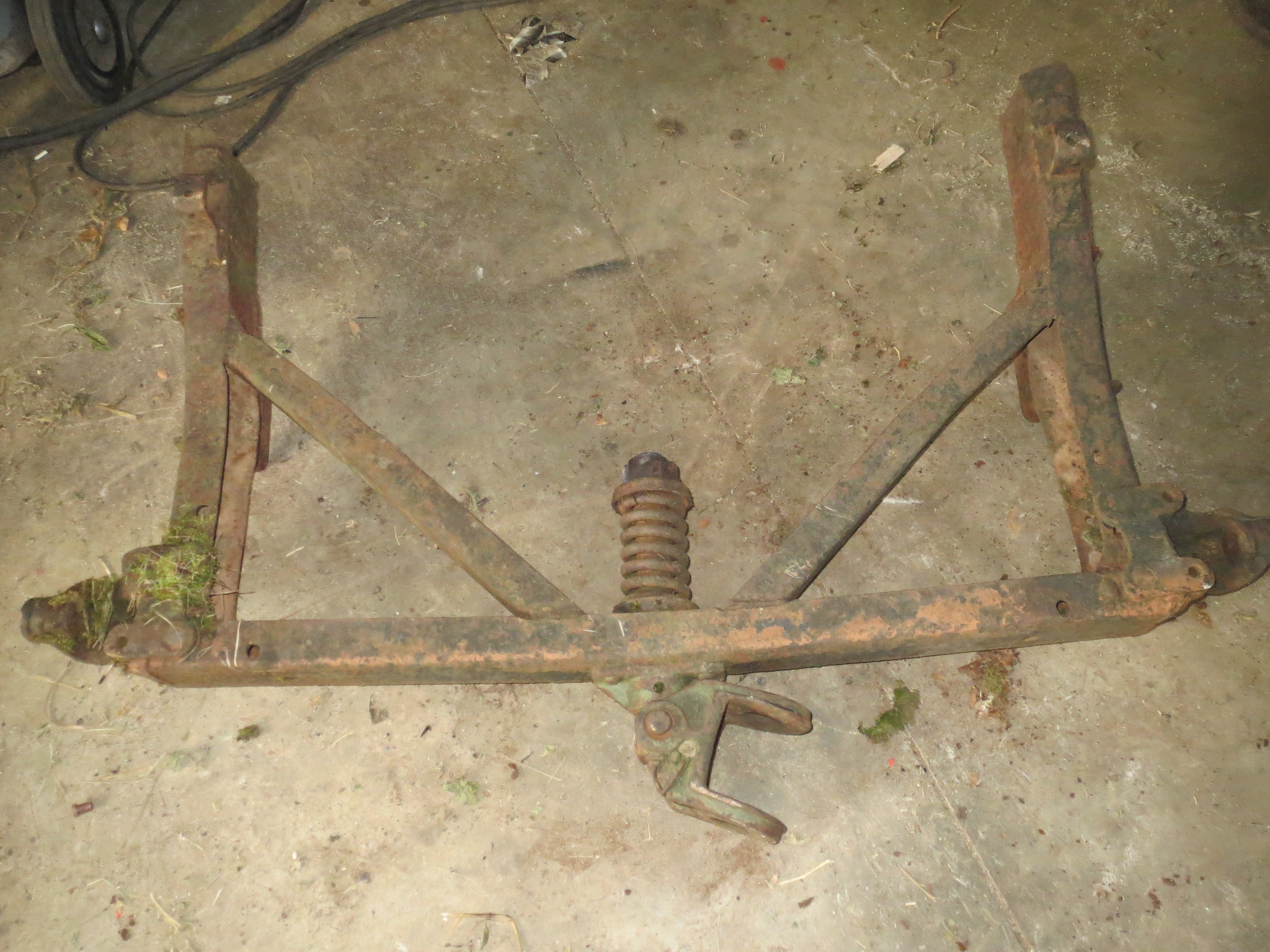

Передних креплений задних рессор было два вида, да. В первом случае мост лежал над рессорой, как в Газ-64. И бронекорпус крепился не к кронштеинам, а при помощи хомутов

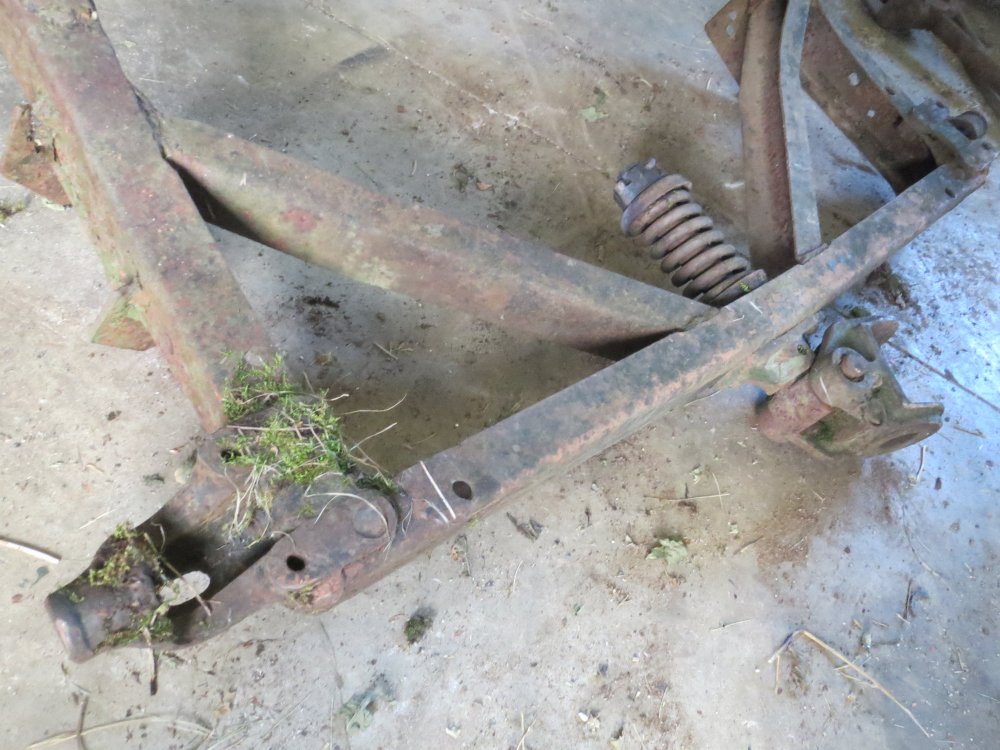

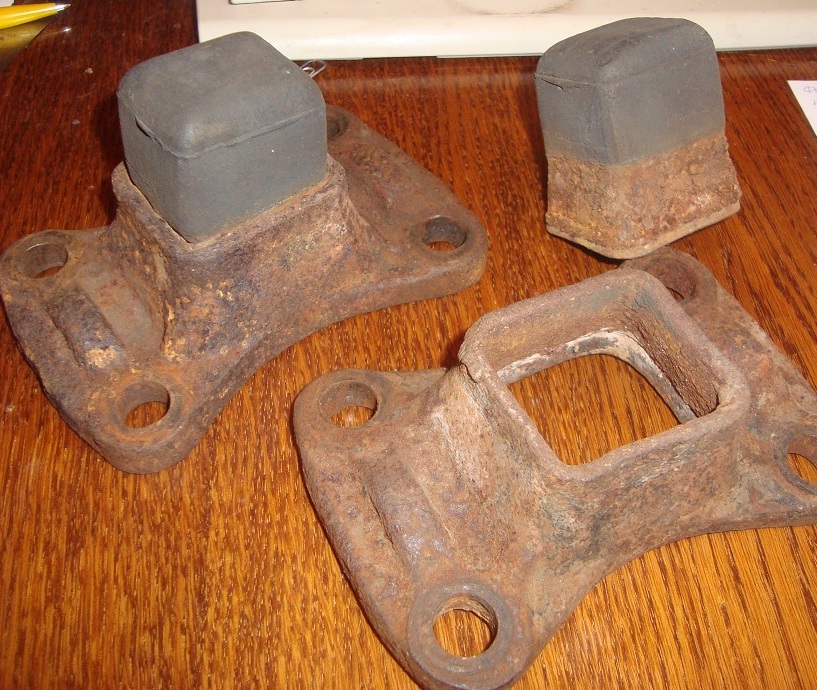

А у БА-64Б уже крепился как в обычном 67Б. Вот кстати пластины стремянок, которые выполнены заодно с отбойником в варианте БА-64Б




Изменено пользователем Восход

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
