Конференция ГАЗ-69
машинист

Масляный щуп

Рекомендуемые сообщения

Заканчиваю ремонт двигателя м-20. Ну очень большая просьба. Замеряйте у кого есть доступ к машине? Нужны размеры:

1. трубки (куда вставляется масляный щуп) от привалочной плоскости зажима и до конца. Родных щупа и трубки нет, померять не на чем.

2. .размер в мм. от упора щупа в приемную трубку и до отметки верхнего уровня масла.

3. размер в мм. между отметок верхнего и нижнего уровня масла.


Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
LND_Inquisitor    1 727

На форуме это точно было. Ищи. У меня сохранены на домашнем компьютере эти размеры с чертежом щупа, но я буду дома только через 1.5 недели...

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

значит плоховато искал взято гдето здесь post-8258-1300923820,7664_thumb.jpg

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
oko    0

Да искал я, не нашел. Или поиск не рулит или я :)



Указанный на рисунке размер трубки 180 мм--это длина голой трубки, или расстояние от конца уже вставленной в поддон трубки до привалочной плоскости зажима ?

Спасибо.

Изменено пользователем oko

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
oko    0

Никто не ответил.

Пришлось провести исследование. В поддон залил 5,5 литра воды (заправочный объем масла для двигателя М-20) и по линейке-уровню выставил его горизонтально.

Опыт показал, что при совпадении риски максимума на родном щупе и зеркала воды , трубка щупа выступает над зажимом на 180 мм. и входит в зажим на 30 мм.



Если кто-то подумает, что для проведения этого эксперимента я открутил поддон со своей машины, то это не так. Открутил с чужой. :oops:





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Правильное исследование. Молодец. Таким образом общая длинна трубки получается 210мм?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 698

180мм.



Забыли парни учесть объёмы маслорадиатора и "фильтра" " тонкой очистки"....





Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
oko    0

180мм.



Забыли парни учесть объёмы маслорадиатора и "фильтра" " тонкой очистки"....

В мануале ГАЗ-69 заправочный объем масла--5,5 литра указан с учетом маслорадиатора и ФТО.



Как в таком случае оттарировать трубку масляного щупа ? Подразумевается, что сам щуп оригинальный.

Спасибо.

Изменено пользователем oko

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
oko    0

Правильное исследование. Молодец. Таким образом общая длинна трубки получается 210мм?

В зажим можешь дать и 20 мм, и 15. От зажима вверх у меня вышло 180 мм.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
oko    0

А все-таки, на сколько трубка щупа входит в зажим и на сколько выступает над ним ?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ни у кого на козле двигателя м-20 нет что ли? Или измерить тяжело? Господа раритетчики подайте голос.



Всем спасибо. Нашел сегодня старую трубку, когда то стоявшую на М-20. Длина ее 180 мм.

Изменено пользователем машинист

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
stepan    0

значит плоховато искал взято гдето здесь post-8258-1300923820,7664_thumb.jpg



А не подскажете размеры щупа газ 21, а то купил ГАЗона а там щуп самодельный! Заранее спасибо!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Raider    50

Посмотрел в своих загашниках, нашел две полезных картинки.

Кроме того, согласно документации, емкость картера до метки "П" на щупе составляет 4л.



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
autovaler    3

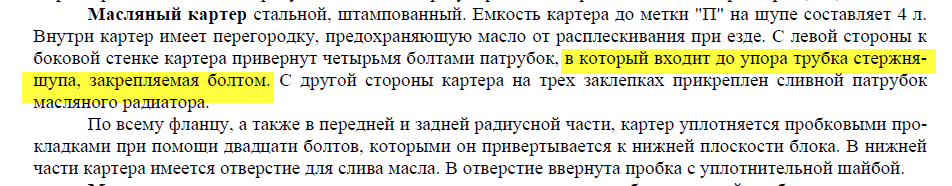

Тут еще немного из "АВТОМОБИЛИ ГАЗ-69 и ГАЗ-69А. Описание конструкции,

регулировка и уход"


Изменено пользователем autovaler

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
oko    0

Тут еще немного из "АВТОМОБИЛИ ГАЗ-69 и ГАЗ-69А. Описание конструкции,

регулировка и уход"

Спасибо, Валера. Именно этой информации и не хватало для понимания.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
slava 69    0

щуп 1.bmp

а у меня вот какой щуп. красным отметил чего на нём нет это риски о и п , а зелёным что есть.

вопрос на каком уровне должно быть масло и почему отметки не как у всех, остальные размеры такиеже. я уже примерно год лью масло гдето посередине цифры 51 и отметеной

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
amod-cccp    280

Друзья!

Имеется двигатель УМЗ-414. Возможно щуп не родной. Помогите с размерами дабы сравнить. По идее УМЗ-417 тоже такой.

Заранее спасибо!

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Амиго69    1 116

Спросил в магазине по щупу... ответили: на все движки УМЗ 417...421 идет один щуп ( номер по каталогу 414-1009050-10)

Размеры на моем щупе:
-Рамер от плоскости прилегания резинки к блоку до меток МАХ и МИН 240 и 267 мм
-Или от низа щупа 13 и 40 мм до меток МИН и МАХ соответственно.

Замерил щуп в магазине :
_ _ _ _ _ _ _ _ 243 и 270мм
_ _ _ _ _ _ _ _ 13 и 40мм _ _ _ _ _

Изменено пользователем Амиго69
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
amod-cccp    280

Спасибо огромное! Очень выручил!

Изменено пользователем amod-cccp

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
@drenalin    3 028

У меня тот же вопрос по ЗМЗ 24.  Ибо щуп изначально хз какой стоит , а магазинные все от него отличаются. Трубки нет.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах

Измерить уровень очень просто- сливаеш все масло с движка,меняеш фильтры, заливаеш необходимое кол-во по талмуду,ждеш пока все стечет и отстоится,верхняя часть масляной плёнки на щупе и будет меткой П

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Федот68    2 698

У меня тот же вопрос по ЗМЗ 24.  Ибо щуп изначально хз какой стоит , а магазинные все от него отличаются. Трубки нет.



Щупы на 24\402 моторы двух видов (длин) встречал.

Оба есть в ларьках в продаже. И к обоим видам - свои трубки.

"волговский" - короткий. "газелевский" - длинный ( до клапанной крышки почти)

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Jackson777    4

Везёт Вам что у Вас всякие есть в продаже я у нас весь город обошёл и в магазинах и на рынке но нет таких щупов с длинной трубкой. А мне очень надо на газ21 двигатель. А если самому сделать взять медную трубку 10 и с одной стороны развальцевать а второй стороной вставить в поддон и там затянуть болтиком. И на сколько нужно утапливать трубку в поддон?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
