Подскажите по кронштейнам задней рессоры

Рекомендуемые сообщения

zilgaz    0

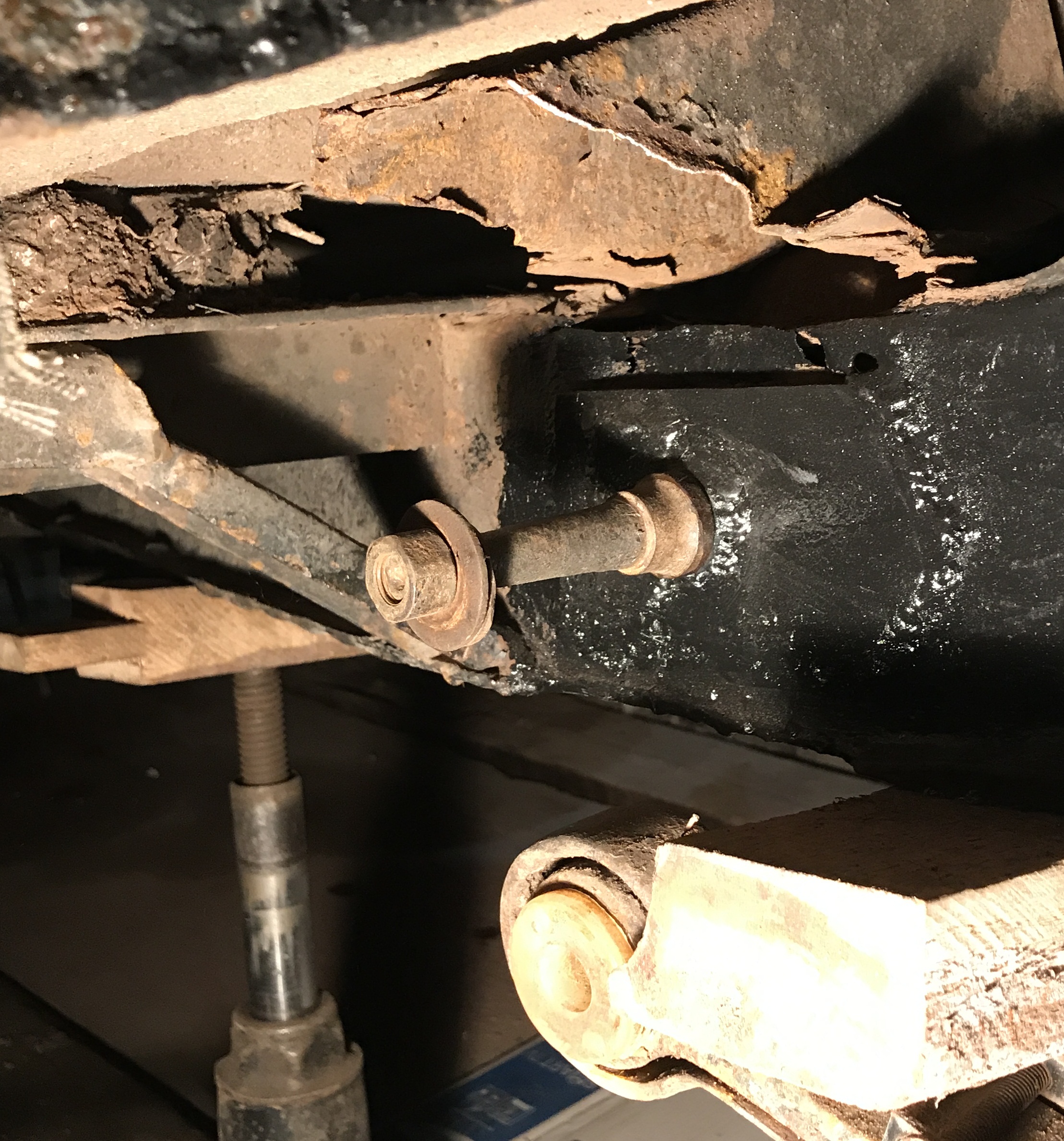

Передние кронштейны задней рессоры сгнили напрочь. Точнее, кронштейны живы, сгнила поперечина, та её часть, которая над кронштейнами. Подскажите какие варианты восстановить? Нужен совет из чего слепить, чтобы было максимально близко к оригиналу.




Изменено пользователем zilgaz

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах



Передние кронштейны задней рессоры сгнили напрочь. Точнее, кронштейны живы, сгнила поперечина, та её часть, которая над кронштейнами. Подскажите какие варианты восстановить? Нужен совет из чего слепить, чтобы было максимально близко к оригиналу.



проще с другой рамы взять

  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Smile2    729

есть рама в распил, покажите на фото что нужно я сфоткаю и посмотрите годится или нет

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
zilgaz    0

Вставил фото в первый пост.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Smile2    729

Вставил фото в первый пост.

ок фото сделаю и покажу, напомните в субботу мне плиз, могу забыть

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
73рф    15

.Сам восстанавливаю раму и такая же проблема с этой балкой.

Кто нибудь восстанавливал эти концы балки?




Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
uncle Gena    680

Я восстанавливал. Причём кузов не снимал - некогда было, газик для дела нужен был. Помаялся день с одной стороной и полдня с другой (опыт!). Когда отломилась с одной стороны, загнал в гараж и впал в тоску. Выел вечером поллитру, но хмель не брал от тяжести дум. Решил сварить самодельные "по месту". Пока проблем нет. Процесс зафотографирован, но на домашнем компе лежит, а я на вахте.

Во! Нашёл фотки на соме.

Оторванный кронштейн.

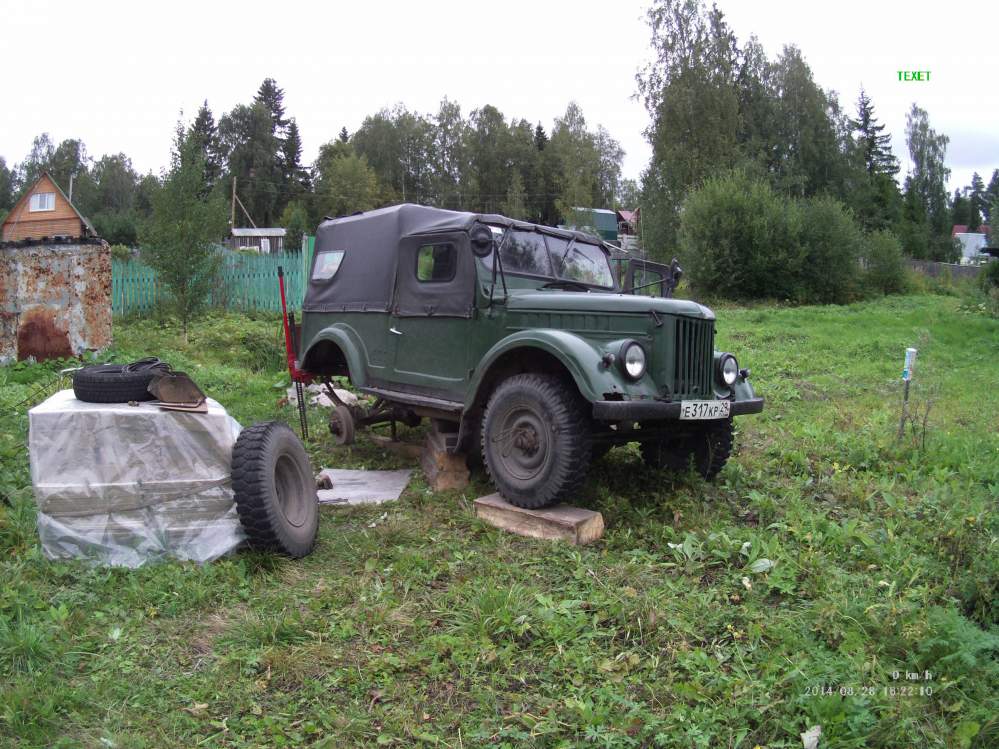

Ремонт производился почти в полевых условиях - на даче.

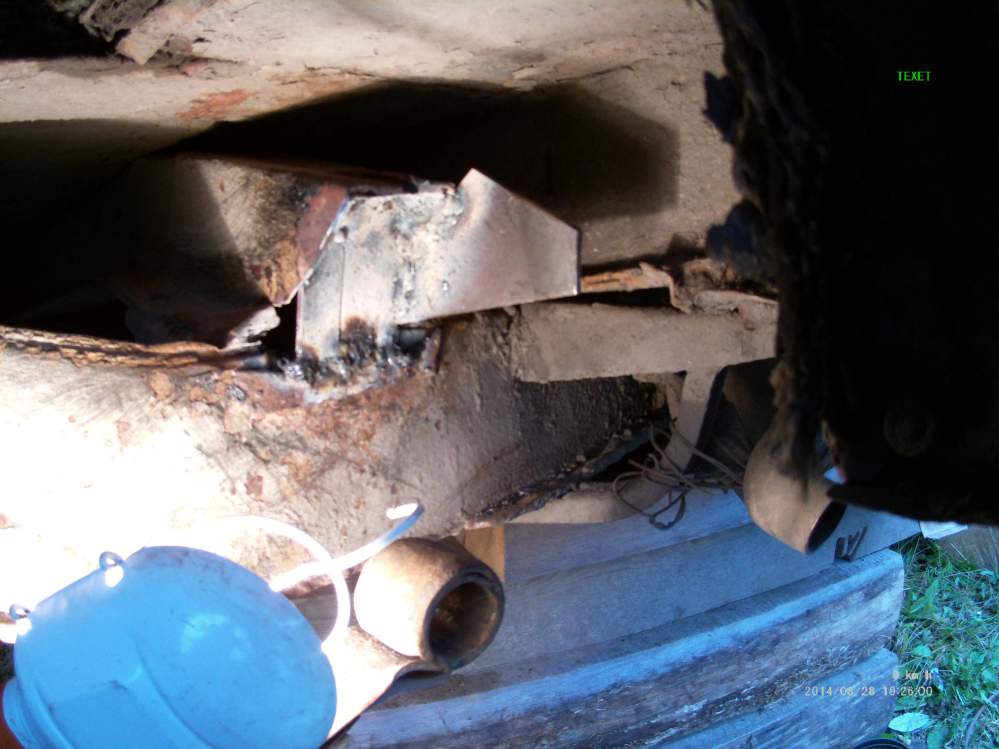

Срезал гниль до более-менее целого. Вварил внутрь вертикально пару шин для усиления связи балки с лонжероном. Затем приварил косынку - переднюю стенку кронштейна.

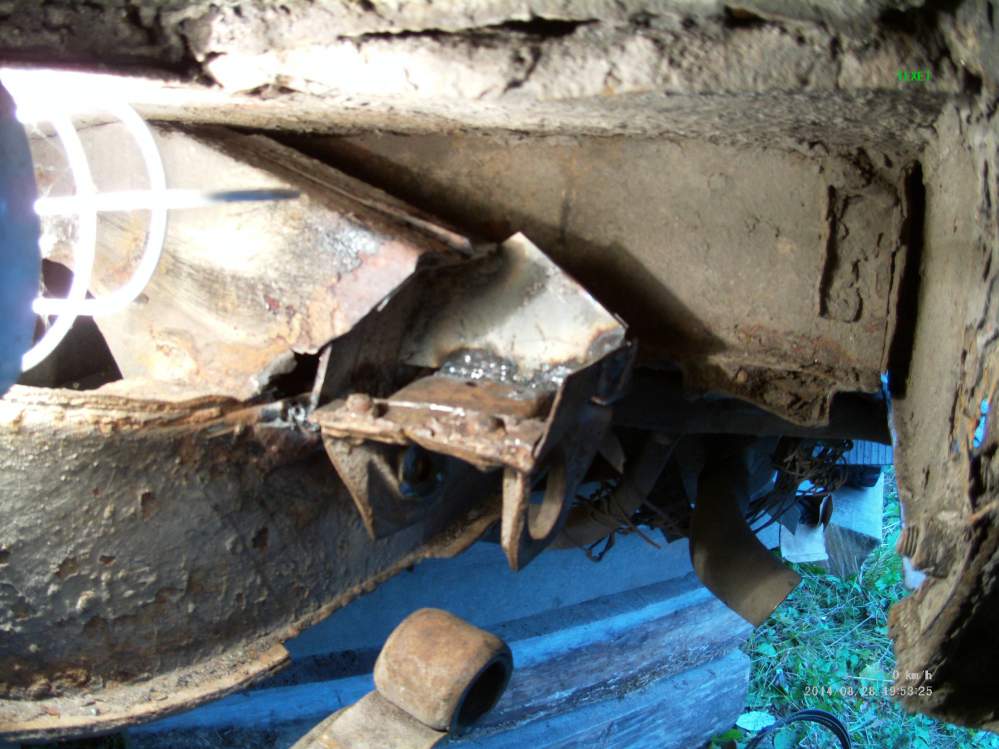

Затем приварил "уши".

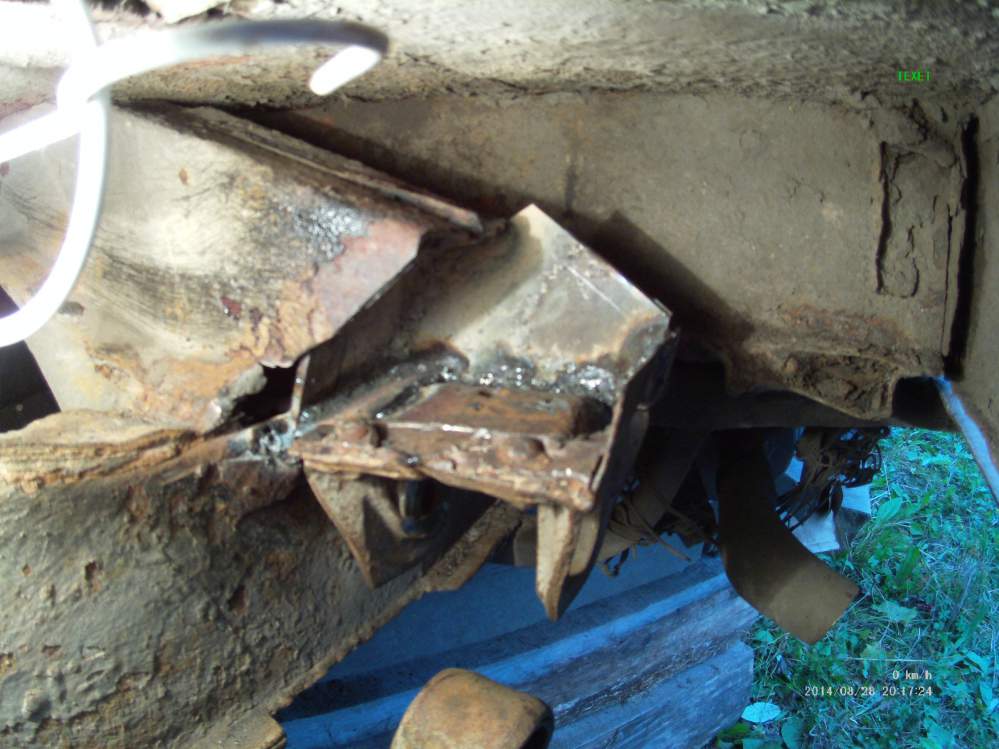

Прихватил заднюю косынку.

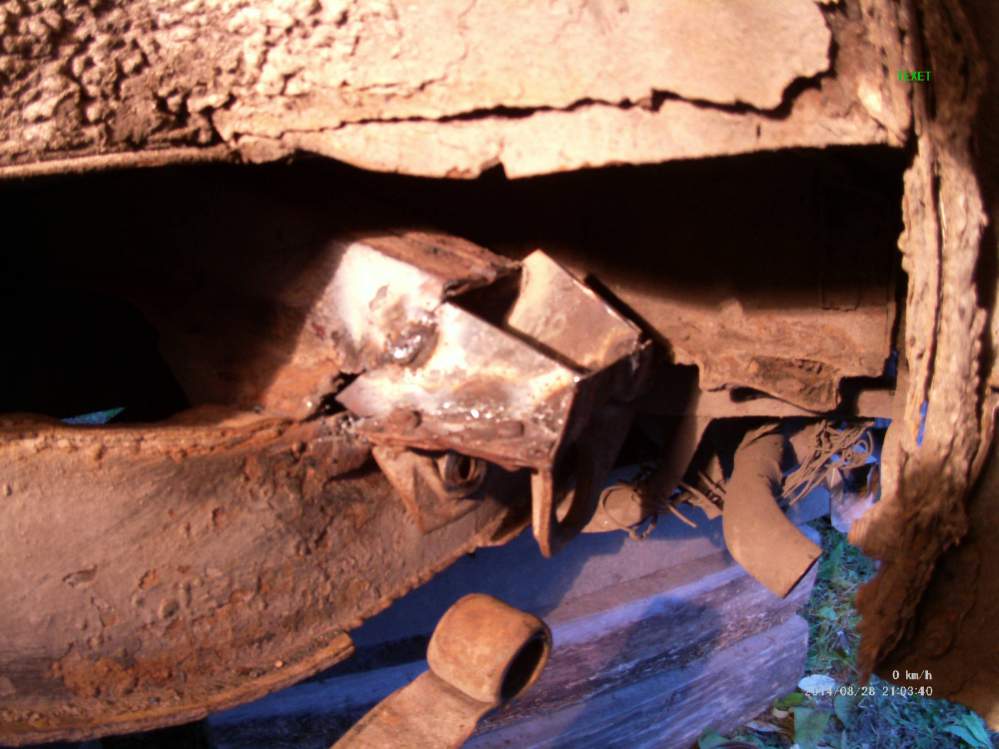

Затем верхнюю "крышку" и обварил.




Эта порнуха пока работает.

Изменено пользователем uncle Gena
нашёл
  • Like 3

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
9 часов назад, 73рф сказал:

Кто нибудь восстанавливал эти концы балки?

Любой кто восстанавливал раму сталкивался с этой проблемой, телефон я оставлял в личке.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
7 часов назад, uncle Gena сказал:

Я восстанавливал. Причём кузов не снимал - некогда было, газик для дела нужен был. Помаялся день с одной стороной и полдня с другой (опыт!). Когда отломилась с одной стороны, загнал в гараж и впал в тоску. Выел вечером поллитру, но хмель не брал от тяжести дум. Решил сварить самодельные "по месту". Пока проблем нет. Процесс зафотографирован, но на домашнем компе лежит, а я на вахте.

Во! Нашёл фотки на соме.

Оторванный кронштейн.








Ремонт производился почти в полевых условиях - на даче.




Срезал гниль до более-менее целого. Вварил внутрь вертикально пару шин для усиления связи балки с лонжероном. Затем приварил косынку - переднюю стенку кронштейна.




Затем приварил "уши".









Прихватил заднюю косынку.




Затем верхнюю "крышку" и обварил.




Эта порнуха пока работает.

Так то варить точно нельзя. Это силовые элементы.

Я сварил из швеллера №8. Вернее из двух ... собранных в коробочку. А ухи крепления рессор просто приварил. Замена? При наличии болгарки неразъёмных соединений не бывает в принципе!

Snap12.png.ba5af0214b47154ea3aa3adaae23401f.pngSnap13.png.b1af9a074c634a977ea7a46d1c484e3a.png

Изменено пользователем Муж Долговой
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
cubic    193

Читаю и все больше убеждаюсь в правильности своего выбора поставить уазораму а не латать кусками родную ( была в лучшем состоянии). :)  Мне кажется у рамы есть состояние , когда восстанавливать нет смысла ( большой объем работ и неизвестный результат с потерей функционала ). Если не найти в хор состоянии , по мне, лучше уазораму переварить и не думать что развалится по швам при нагрузках.

  • Like 5

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
uncle Gena    680
13 часов назад, Муж Долговой сказал:

Так то варить точно нельзя.

А я смеюсь, хоть мне и не всегда смешно.
И очень злюсь, когда мне говорят,
Что жить вот так, как я сейчас, нельзя.
Но почему? Ведь я живу?
На это не ответить никому.



  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Август    95
23 часа назад, uncle Gena сказал:

Я восстанавливал. Причём кузов не снимал - некогда было, газик для дела нужен был. Помаялся день с одной стороной и полдня с другой (опыт!). Когда отломилась с одной стороны, загнал в гараж и впал в тоску. Выел вечером поллитру, но хмель не брал от тяжести дум. Решил сварить самодельные "по месту". Пока проблем нет.

Не проще было вварить в раму втулку с пальцем, как на передней рессоре?

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
uncle Gena    680

Втулки с пальцем не было. Обрезки листового металла были.

В 12.07.2017 в 15:21, uncle Gena сказал:

некогда было, газик для дела нужен был



Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
Амиго69    1 094
19 часов назад, Муж Долговой сказал:

Так то варить точно нельзя. Это силовые элементы.





Конечно нельзя!

НО... если очень надо - то можно! Дядя Гена сам написал... " Эта порнуха пока работает"

Ключевые слова  порнуха и пока . Ездить так всю оставшуюся жизнь НЕЖЕЛАТЕЛЬНО.

Но чтоб уехать с дачи своим ходом - самое оно.

  • Like 2

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
2 часа назад, Амиго69 сказал:

Конечно нельзя!

НО... если очень надо - то можно! Дядя Гена сам написал... " Эта порнуха пока работает"

Ключевые слова  порнуха и пока . Ездить так всю оставшуюся жизнь НЕЖЕЛАТЕЛЬНО.

Но чтоб уехать с дачи своим ходом - самое оно.

Ключевое слово ... доехать своим ходом. Для достижения этой цели все средства хороши. Хоть дубовую колодку проволокой привязать. А вот при восстановительном ремонте такой подход не пригоден, так как при нём должно обеспечиваться не менее 75% первоначального ресурса. Применительно к раме ... это лет на 30...35.

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
sashasv    334
В 12.07.2017 в 22:26, cubic сказал:

Читаю и все больше убеждаюсь в правильности своего выбора поставить уазораму а не латать кусками родную ( была в лучшем состоянии). :)  Мне кажется у рамы есть состояние , когда восстанавливать нет смысла ( большой объем работ и неизвестный результат с потерей функционала ). Если не найти в хор состоянии , по мне, лучше уазораму переварить и не думать что развалится по швам при нагрузках.

Люто плюсую!!! По сравнению с фото в теме, рама на моем ГАЗике была вообще практически "конфеткой" :)

И ещё один немаловажный факт - желательно чтобы уазорама была "нового образца" с задним расположением кронштейнов серёг передних рессор.

Изменено пользователем sashasv
  • Like 1

Поделиться этим сообщением


Ссылка на сообщение
Поделиться на других сайтах
